Product Description

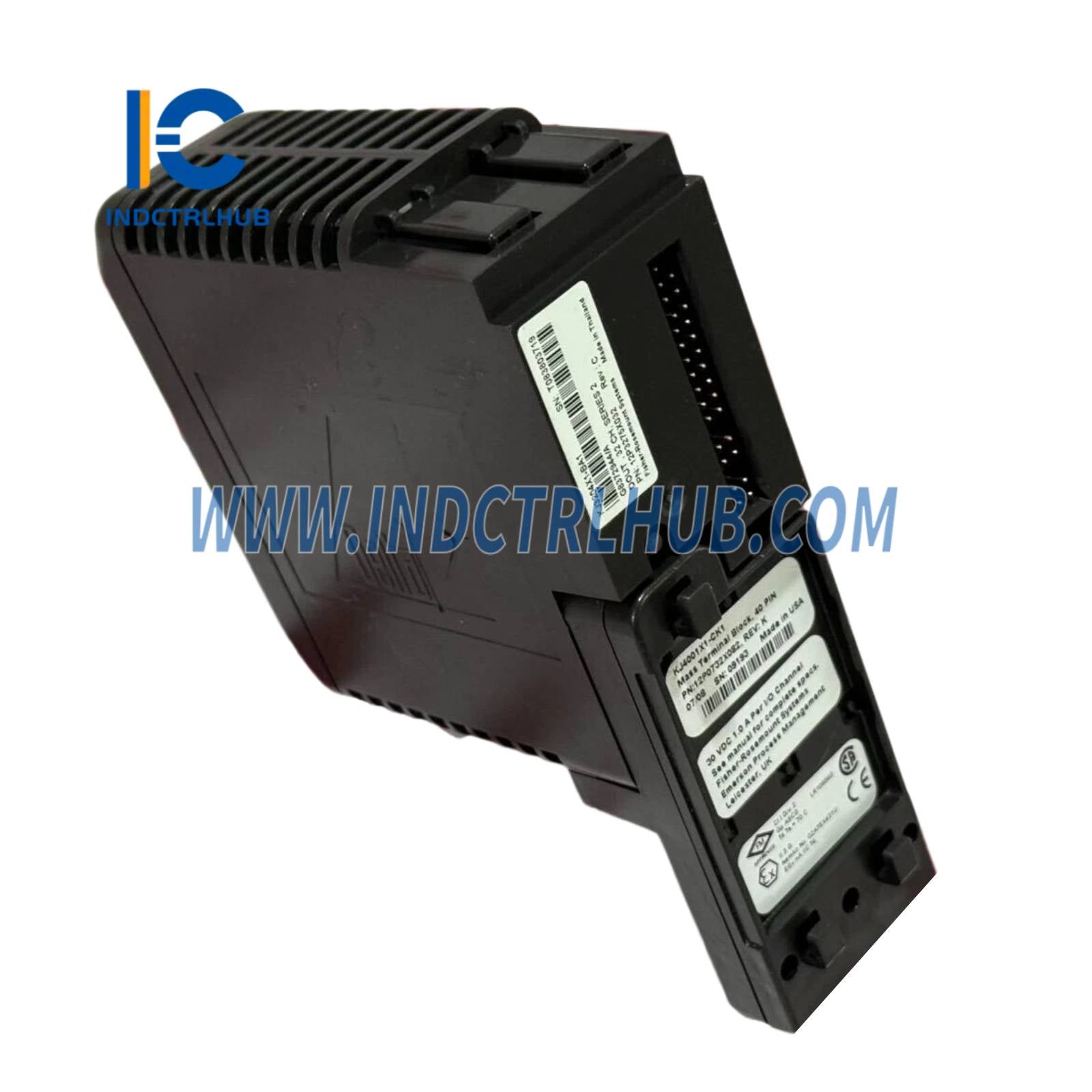

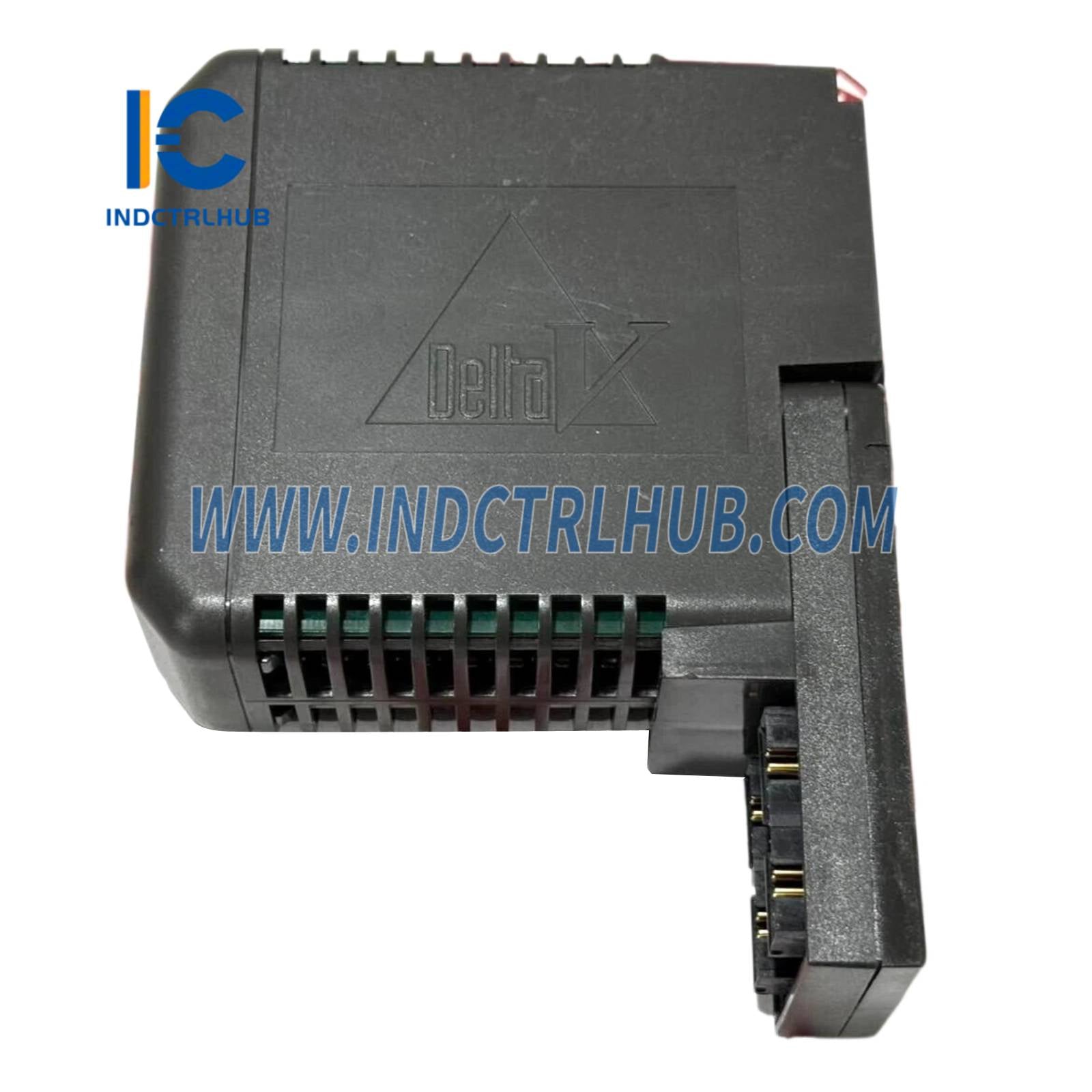

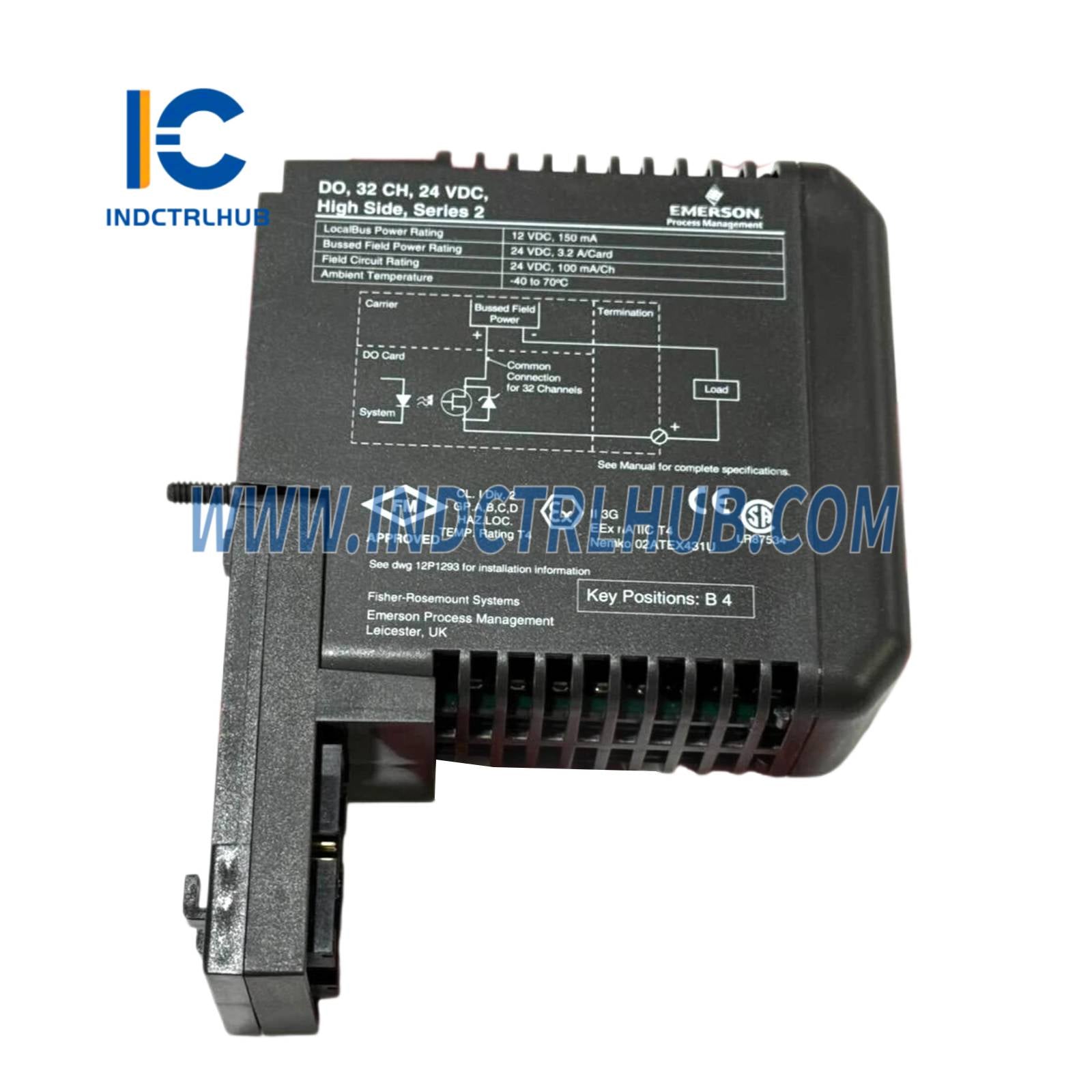

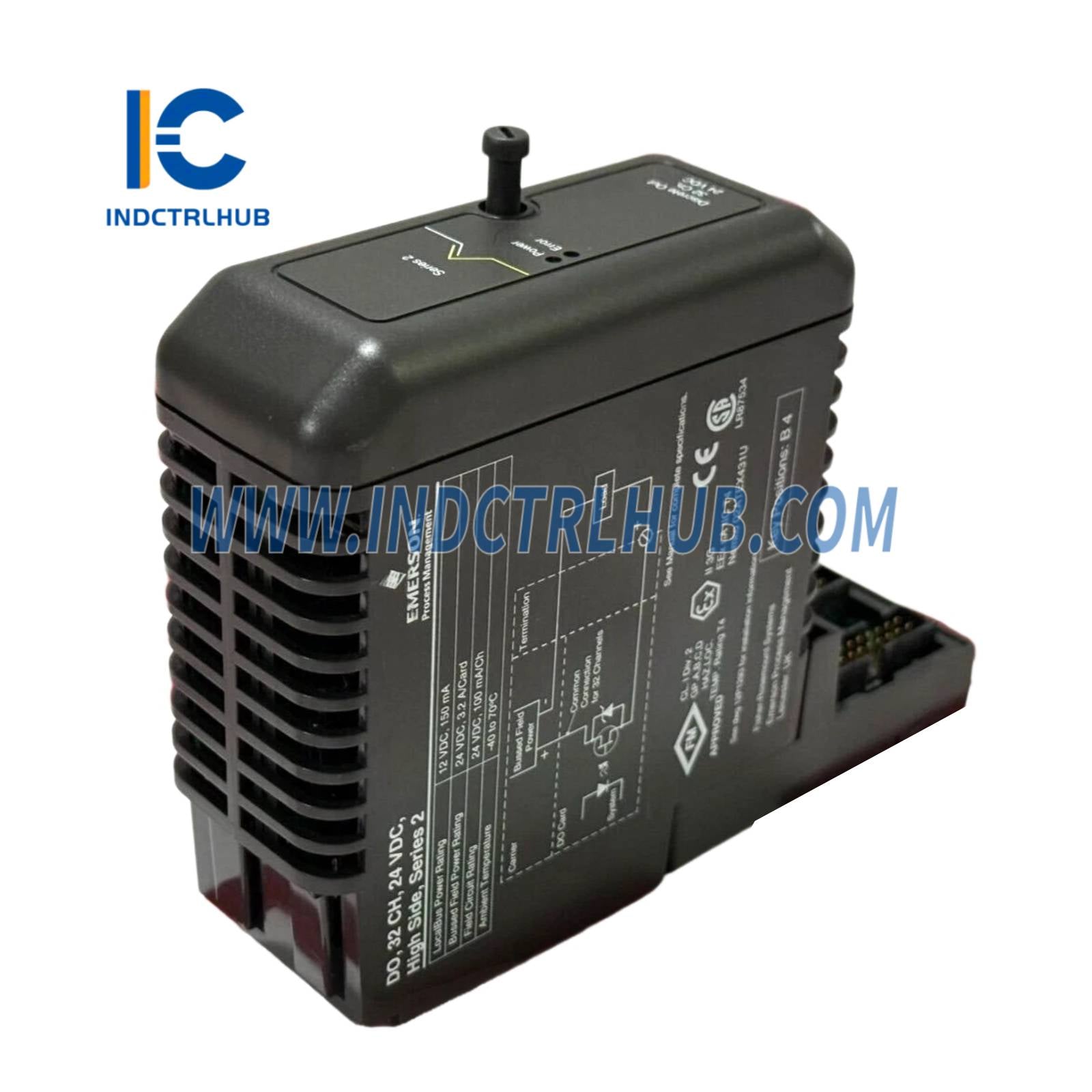

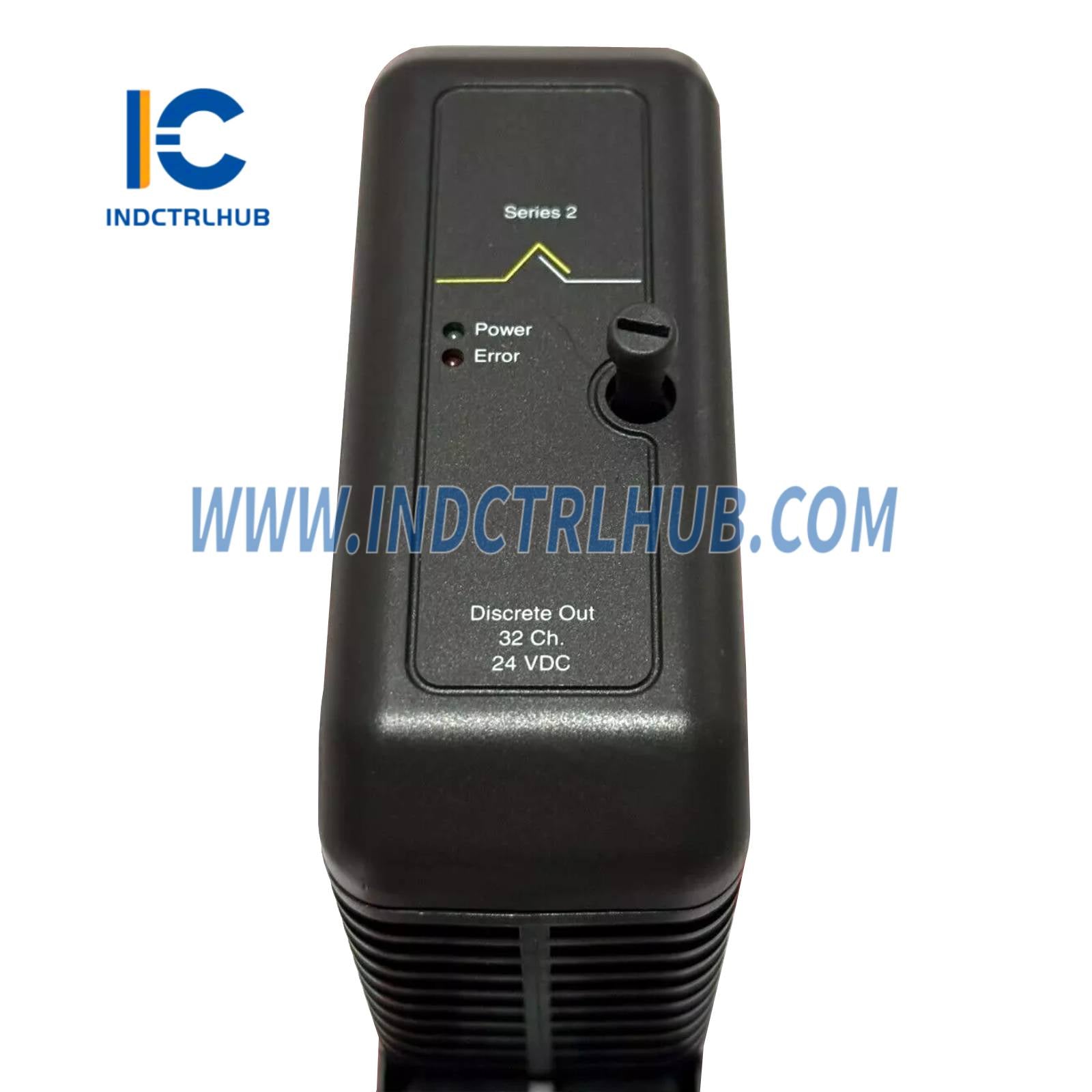

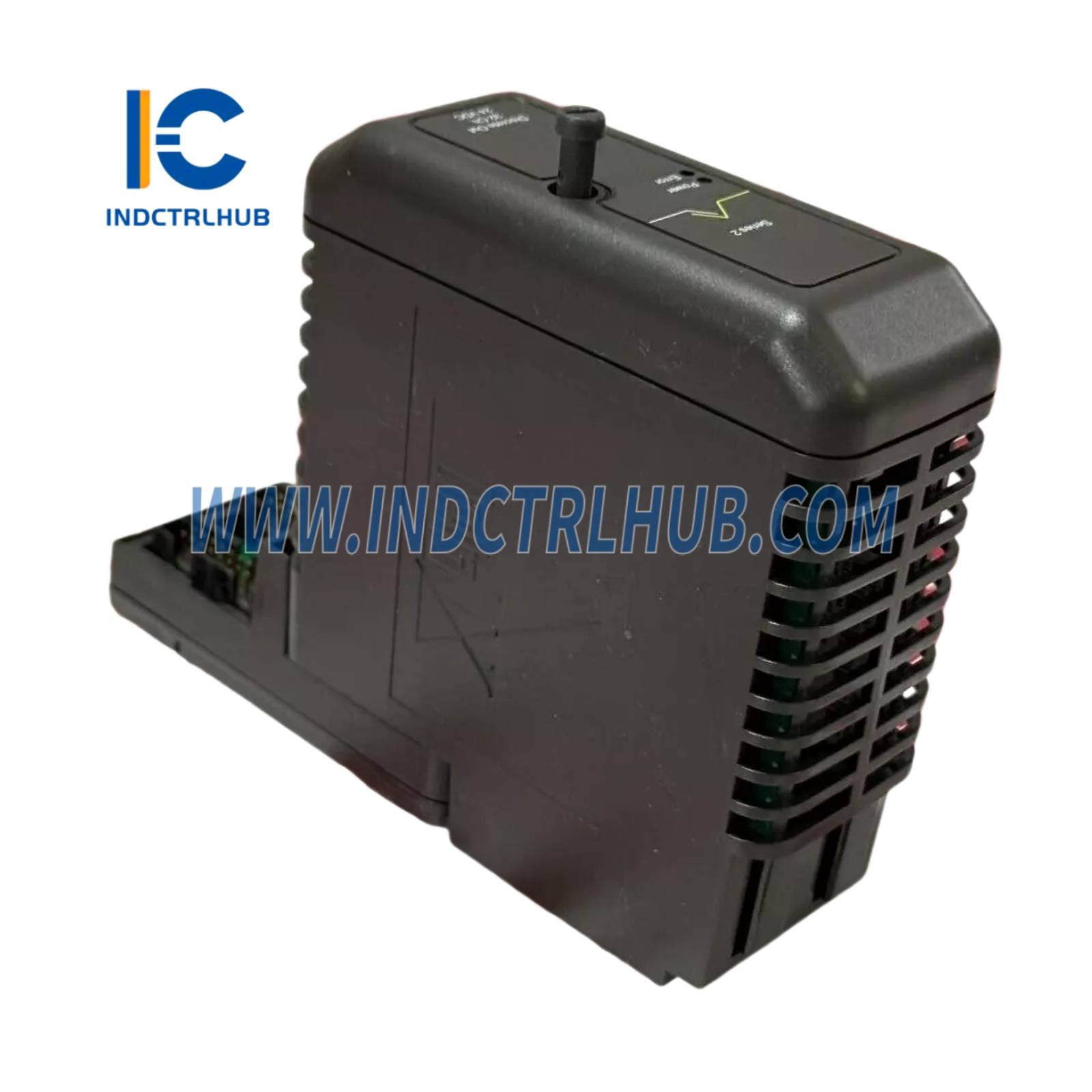

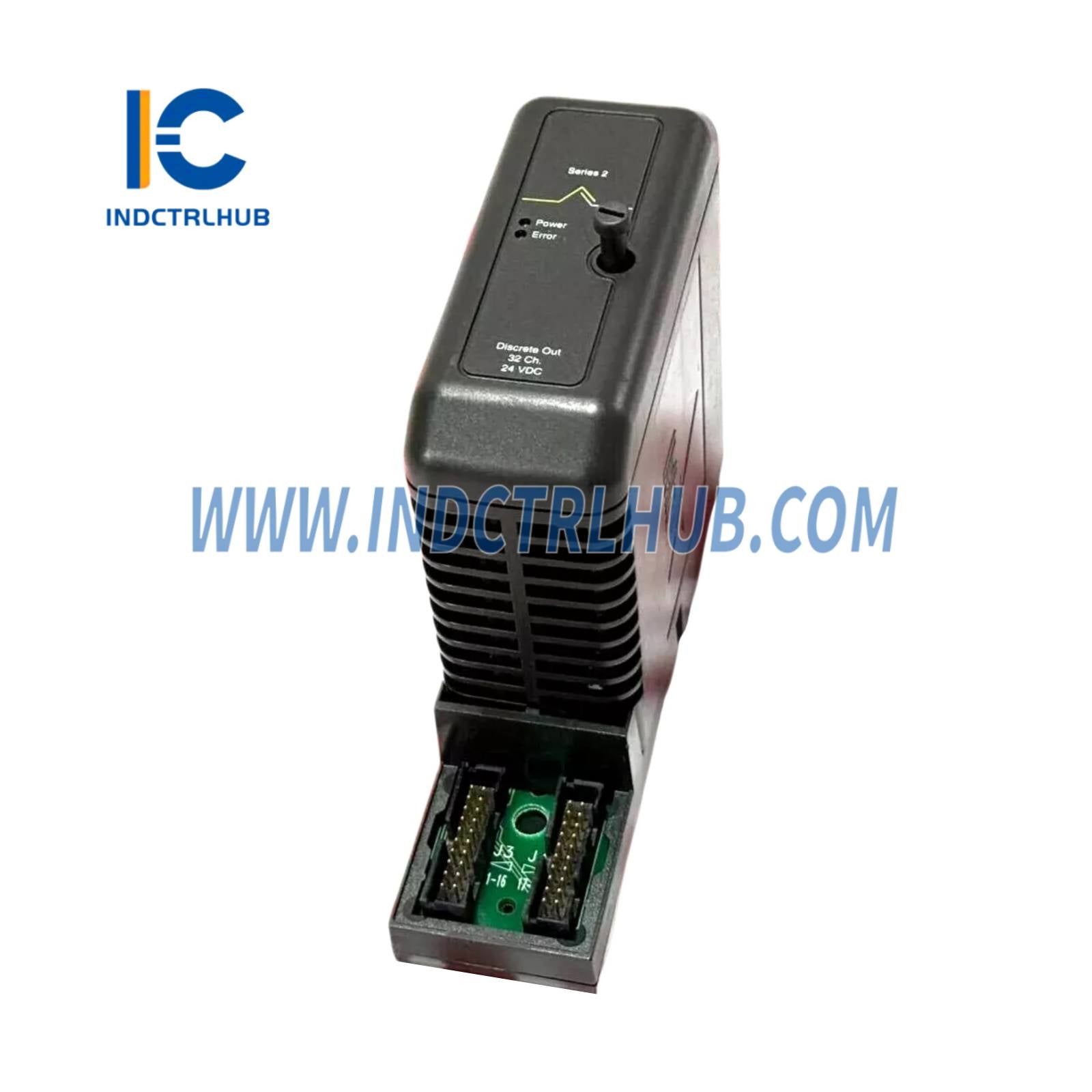

Emerson VE4002S1T2B6 DeltaV M-sērijas diskrētais izejas modulis
- Ražotājs: Emerson

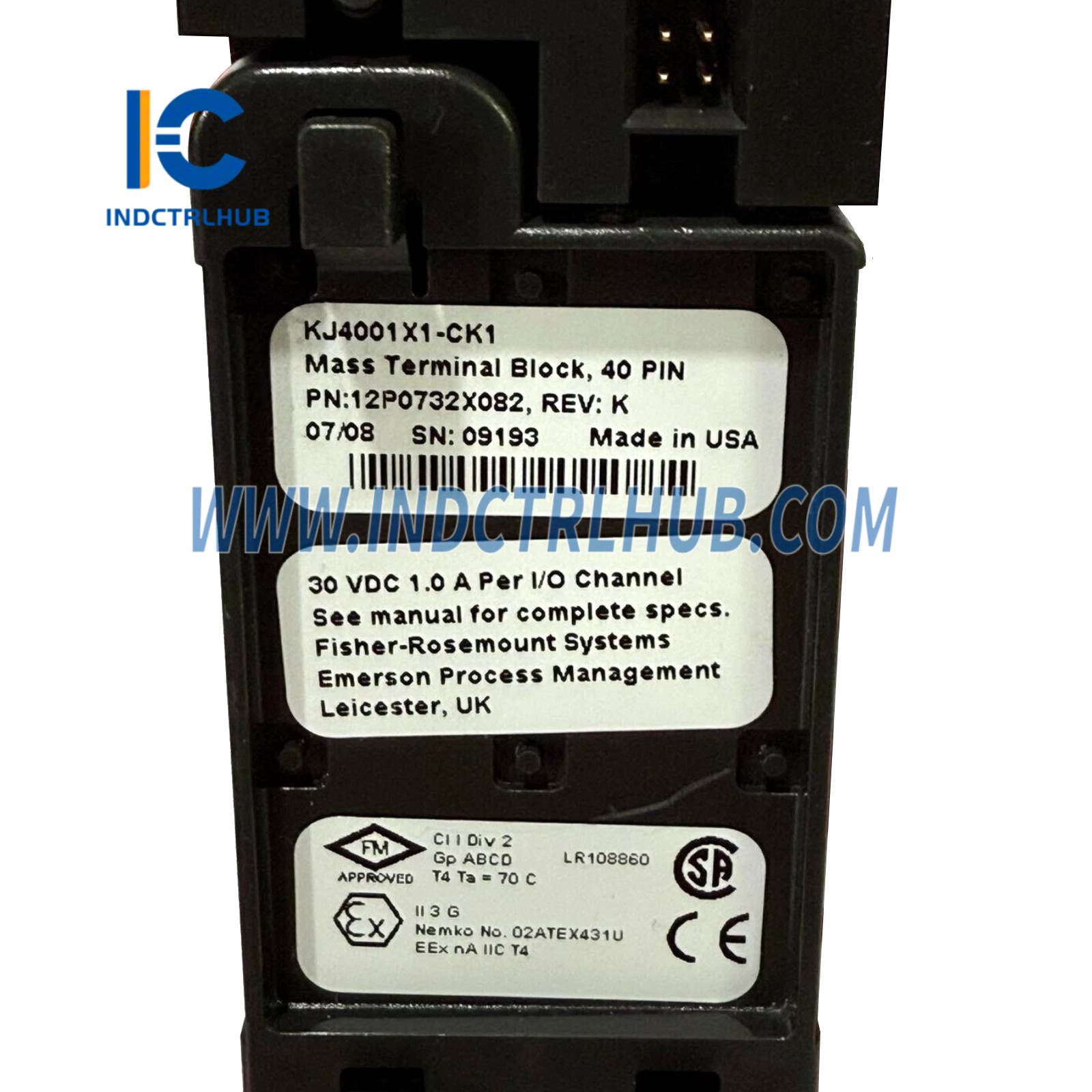

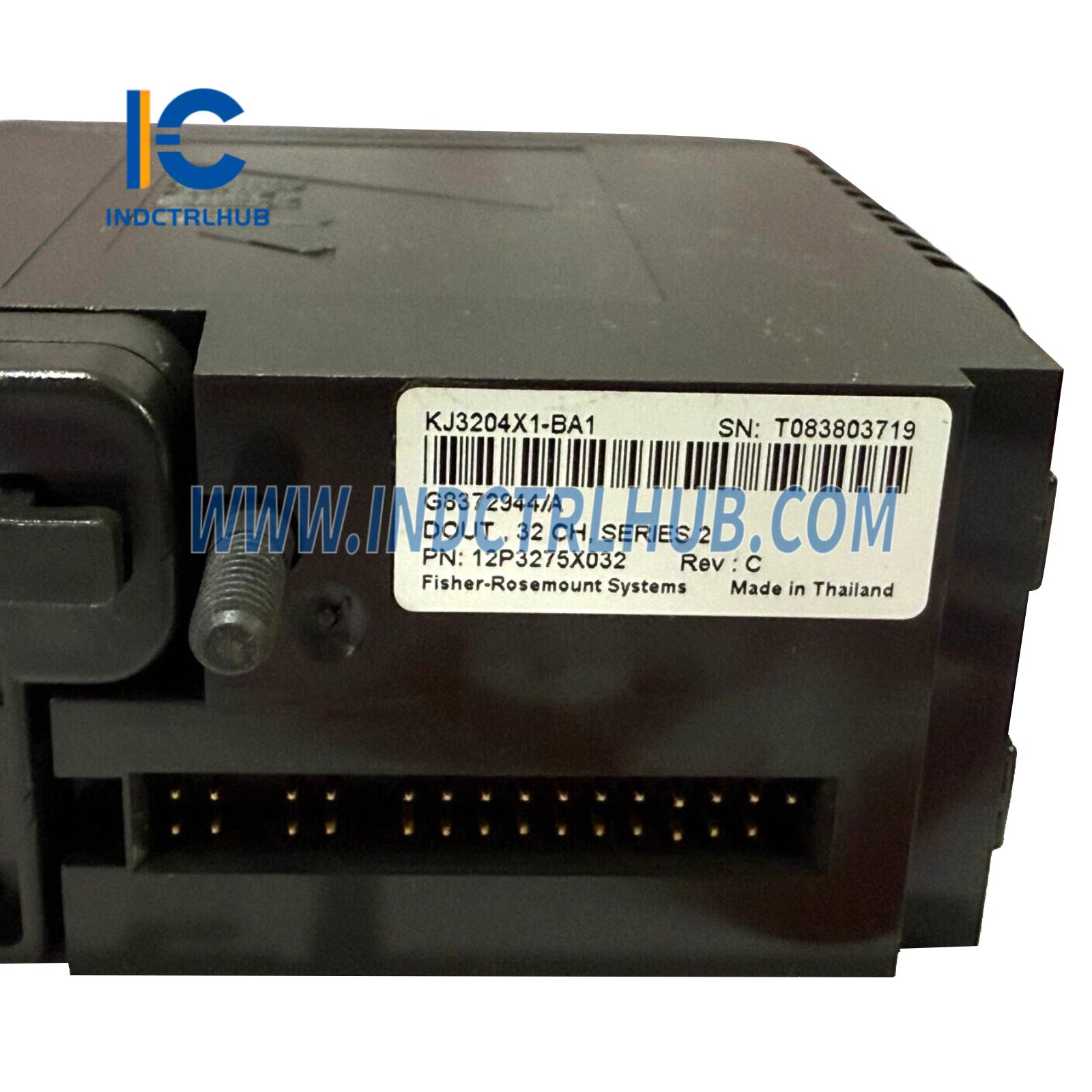

- Modelis/Daļas numurs: VE4002S1T2B6 (KJ3204X1-BA1 + KJ4001X1-CK1, 12P3275X)
- Apraksts: M-sērijas diskrētais izejas modulis, 32 kanāli, 24 VDC, augšējā puse, ar 40-pinu masveida terminācijas bloku
Pārskats
- Emerson VE4002S1T2B6 ir M-sērijas diskrētais izejas modulis, kas paredzēts DeltaV izkliedētās vadības sistēmai. Tas nodrošina 32 kanālu, 24 VDC augšējās puses izejas ar 40-pinu masveida terminācijas bloku (KJ4001X1-CK1) efektīvai vadu pieslēgšanai. Modulis kontrolē lauka ierīces, piemēram, relejus, solenoīdus un aktuatorus rūpnieciskās automatizācijas lietojumos, tostarp naftas un gāzes, ķīmijas un elektroenerģijas ražošanas nozarēs, nodrošinot uzticamu procesa kontroli.
Tehniskās specifikācijas
| Specifikācija | Detaļas |
|---|---|
| Modelis | VE4002S1T2B6 (KJ3204X1-BA1 + KJ4001X1-CK1) |
| Sērija | DeltaV M-sērija |
| Tips | Diskrētais izejas modulis, 32 kanāli, 24 VDC, augšējā puse, ar 40-pinu masveida terminācijas bloku |
| Kanāli | 32 diskrēti izejas kanāli |
| Izejas signāls | 24 VDC, augšējās puses pārslēgšana |
| Izejas strāva | 100 mA uz kanālu, kopā 3 A |
| LocalBus barošana | 12 VDC pie 150 mA |
| Lauka ķēdes barošana | 24 VDC pie 3 A |
| Svars | 0.4 kg |
| Darbības temperatūra | -40°C līdz +70°C |
| Uzglabāšanas temperatūra | -40°C līdz +85°C |
| Relatīvais mitrums | 5% līdz 95%, bez kondensāta |
| Aizsardzības klase | IP20 |
| Gaisa piesārņotāji | ISA-S71.04-1985 G3 klase, konformālais pārklājums |
| Montāža | T-tipa DIN sliede, uz I/O nesēja |
| Sertifikāti | CE, CSA, FM, ATEX, IECEx, Jūras sertifikāti (ABS, DNV) |
| Sistēmas saderība | DeltaV v10.3 vai jaunāka |
Papildu informācija

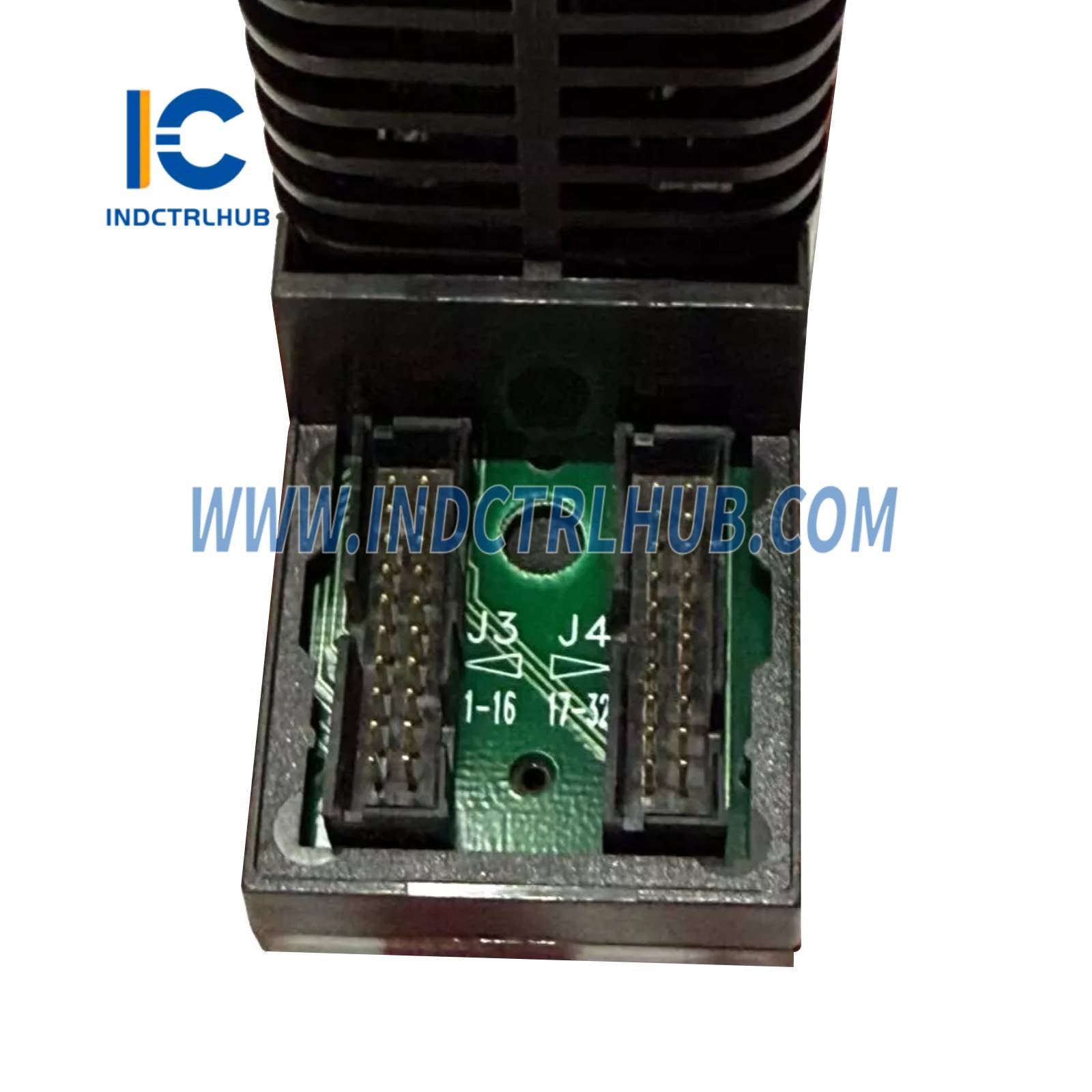

- Funkcionalitāte: VE4002S1T2B6 nodrošina 32 24 VDC augšējās puses diskrētas izejas lauka ierīču vadībai, katrs kanāls atbalsta līdz 100 mA. 40-pinu masveida terminācijas bloks vienkāršo vadu pieslēgšanu, samazinot uzstādīšanas laiku. Modulis atbalsta karsti maināmu uzstādīšanu, ļaujot veikt apkopi bez sistēmas dīkstāves, un ietver diagnostiku, lai atklātu kļūdas, piemēram, īssavienojumus vai vadu problēmas.
- Vides izturība: Izstrādāts skarbiem rūpnieciskajiem apstākļiem, modulis ir aprīkots ar konformālo pārklājumu, lai aizsargātu pret gaisa piesārņotājiem, un darbojas uzticami ekstremālās temperatūrās, triecienos un vibrācijās. Tas ir piemērots uzstādīšanai bīstamās zonās, tostarp 2. zonā.
- Integrācija: VE4002S1T2B6 integrējas ar DeltaV M-sērijas sistēmām, montējams uz T-tipa DIN sliedes I/O nesējiem, piemēram, VE4050S2K1C0. Tas atbilst DeltaV uzstādīšanas vadlīnijām, nodrošinot nevainojamu integrāciju un efektīvu vadu pieslēgšanu ar masveida terminācijas bloku.
- Pieejamība: Pieejams pie piegādātājiem kā jauns, pārmērīgs vai atjaunots vienības, parasti ar viena gada garantiju. Lietotājiem jāverificē saderība ar DeltaV programmatūras versijām un jānodrošina pareiza nesēja konfigurācija.
