Product Description

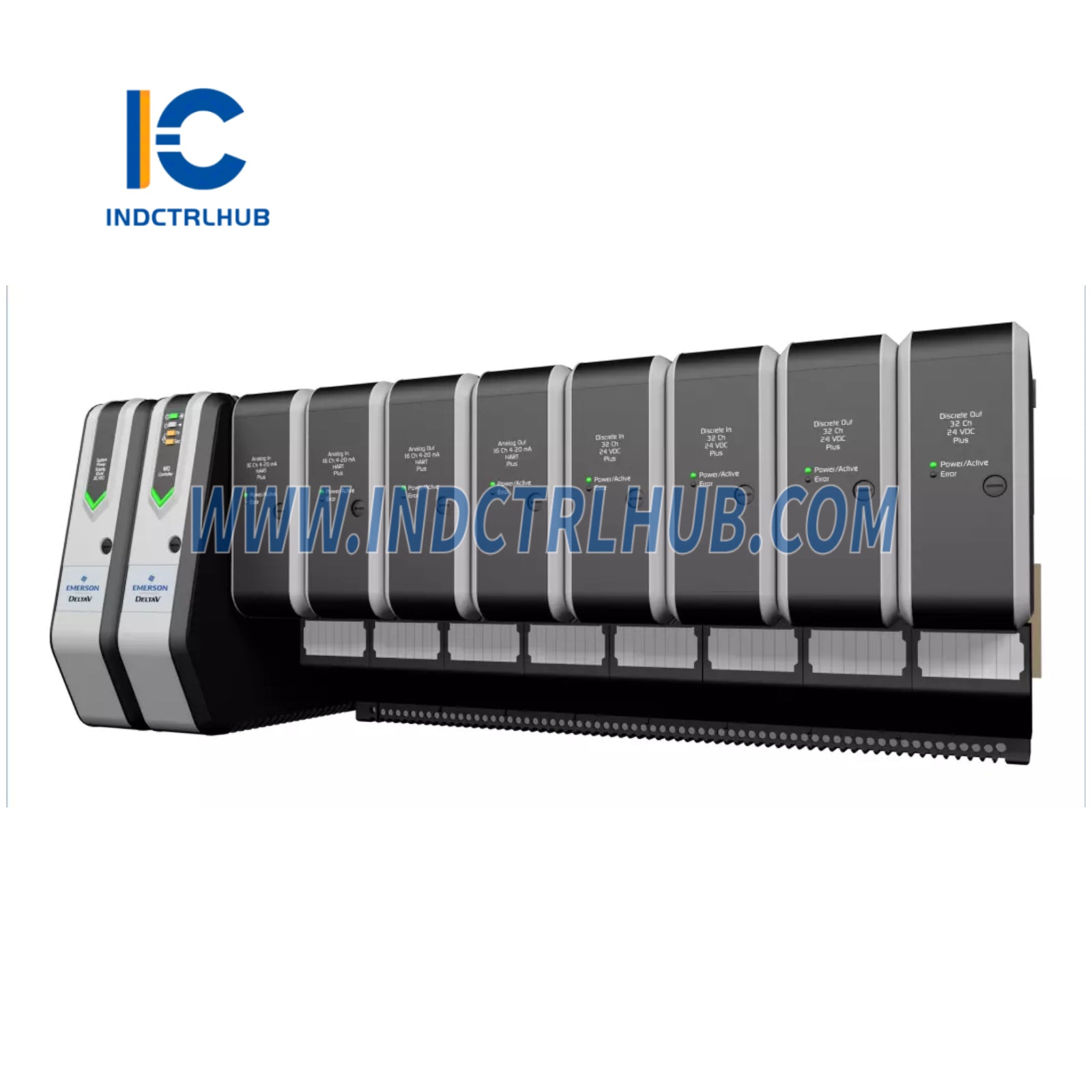

Produkta pārskats
| Parametrs | Detaļas |
|---|---|
| Produkta nosaukums | Diskrētais 32 kanālu termināļu bloks notikumu secības ieejas kartei |
| Modeļa numurs | VE4001S5T2B4 |
| Kategorija | DeltaV M sērijas tradicionālais I/O - diskrēto ieeju terminēšanas bloki |
| Funkcija | Savieno lauka vadu 16 kanālu notikumu secības (SOE) ieejas kartei (24V DC, sausais kontakts) ar I/O saskarnes nesēju |
| Sistēmas saderība | DeltaV M sērijas tradicionālais I/O, lieto kopā ar 16 kanālu SOE ieejas karti (I/O kartes atslēga C5) M sērijas horizontālajos vai VerticalPlus nesējos |
Aparatūras specifikācijas
| Specifikācija | Vērtība |
|---|---|
| Tips | Termināļu bloks, 32 kanāli (atbalsta 16 kanālus SOE kartei) |
| Saistītā I/O karte | Notikumu secības ieejas karte: 16 kanāli, 24V DC, sausais kontakts (I/O kartes atslēga C5) |
| Kanālu skaits | Atbalsta 16 kanālus |
| Vadu savietojamība | Savieno lauka vadu sausajiem kontaktu ieejām (noteikšana: >2 mA ieslēgšanai, <0.25 mA izslēgšanai) |
| Ieejas pretestība | 5 KΩ (aptuveni) |
| Mitrināšanas spriegums | 24V DC |
| Lauka ķēdes barošana | 75 mA pie 24V DC uz karti |
| Izolācija | Katrs kanāls optiski izolēts no sistēmas, pārbaudīts līdz 1500V DC |
| LocalBus strāva | 75 mA tipiski, 100 mA maksimāli (12V DC nominālais) uz karti |
| Atslēgšana | I/O kartes atslēga C5, nodrošinot pareizu kartes uzstādīšanu |
| Laika zīmoga precizitāte | 0,25 ms tai pašai kartei, 1 ms tam pašam kontrolierim |
| Kanāla skenēšanas ātrums | 0,25 ms visiem 16 kanāliem |
Vides specifikācijas
| Parametrs | Vērtība |
|---|---|
| Darba temperatūra | -40 līdz 70°C (-40 līdz 158°F) |
| Uzglabāšanas temperatūra | -40 līdz 85°C (-40 līdz 185°F) |
| Relatīvais mitrums | 5 līdz 95%, bez kondensāta |
| Gaisa piesārņotāji | ISA-S71.04-1985 G3 klase, konformālais pārklājums |
| Aizsardzības klase | IP 20 |
| Trieciena slodze | 10 g ½ sinusa vilnis 11 ms |
| Vibrācija | 1 mm virsotne līdz virsotnei no 5 līdz 16 Hz; 0,5 g no 16 līdz 150 Hz |
| Izmēri (I/O saskarne) | H 10,7 cm (4,2 collas), Platums 4,1 cm (1,6 collas), Dziļums 10,5 cm (4,1 collas) |
Sertifikāti
| Standarts | Detaļas |
|---|---|
| CE | EMC: EN 61326-1 |
| FM | FM 3600, FM 3611 |
| CSA | CSA C22.2 Nr. 213, CSA C22.2 Nr. 1010-1 |
| ATEX | EN60079-0, IEC60079-7, EN60079-15 |
| IEC-Ex | IEC60079-0, IEC60079-7, IEC60079-15 |
| Jūras | IACS E10, ABS dizaina novērtējuma sertifikāts, DNV jūras sertifikāts |
Bīstamo zonu apstiprinājumi
| Standarts | Detaļas |
|---|---|
| FM (ASV) | I klase, 2. sadalījums, grupas A, B, C, D, T4 |
| cFM (Kanāda) | I klase, 2. sadalījums, grupas A, B, C, D, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
| IEC-Ex | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
Fiziskās īpašības un uzstādīšana
| Parametrs | Detaļas |
|---|---|
| Stiprināšana | Uzstādāms uz I/O saskarnes nesēja (DIN sliedes virsmas montāža) |
| Uzstādīšanas veids | 32 kanālu termināļa bloks vadu pieslēgšanai; pieslēdzas I/O saskarnes nesējam |
| Vadu savienojums | Atbalsta 32 skrūvju termināciju lauka vadiem, konfigurēta 16 kanāliem; saderīga ar masu terminācijas risinājumiem |
| Atslēgas mehānisms | Atslēgas stabiņi (C5) ar 6 pozīcijām (A-F, 1-6), lai novērstu nepareizu kartes uzstādīšanu |
| Uzstādīšanas piezīmes | Piemērota bīstamām zonām (1. klase, 2. sadalījums, 2. zona); ievērojiet uzstādīšanas instrukcijas |
Funkcionālās īpašības
| Funkcija |
|---|
| Atvieglo vadu pieslēgšanu 16 kanālu SOE ieejas kartei (24V DC, sausais kontakts) augstas precizitātes notikumu reģistrēšanai |
| Atbalsta sausā kontakta ieejas ar detektēšanas līmeņiem: >2 mA (Ieslēgts), <0.25 mA (Izslēgts) |
| Optiski izolēti kanāli (1500V DC) uzlabotai drošībai un uzticamībai |
| Nodrošina augstas izšķirtspējas laika zīmogu: 0,25 ms uz karti, 1 ms uz kontrolieri |
| Saderīga ar M sērijas horizontālajiem vai VerticalPlus nesējiem |
| Plug-and-play uzstādīšana uz I/O saskarnes nesēja, samazinot uzstādīšanas laiku |
| Atslēgas mehānisms (C5) nodrošina pareizu I/O kartes uzstādīšanu |
| Atbalsta tiešsaistes aprīkojuma papildināšanu bez procesa pārtraukuma |
| Piemērota bīstamām zonām ar ATEX/IEC-Ex un FM/CSA sertifikātiem |
| Izstrādāta notikumu secības datu vākšanai kritiskās procesa automatizācijas lietojumprogrammās |
Pasūtījuma informācija
| Apraksts | Modeļa numurs |
|---|---|
| Notikumu secības ieejas karte: 16 kanāli, 24V DC, sausais kontakts - diskrēts 32 kanālu termināļa bloks | VE4001S5T2B4 |
