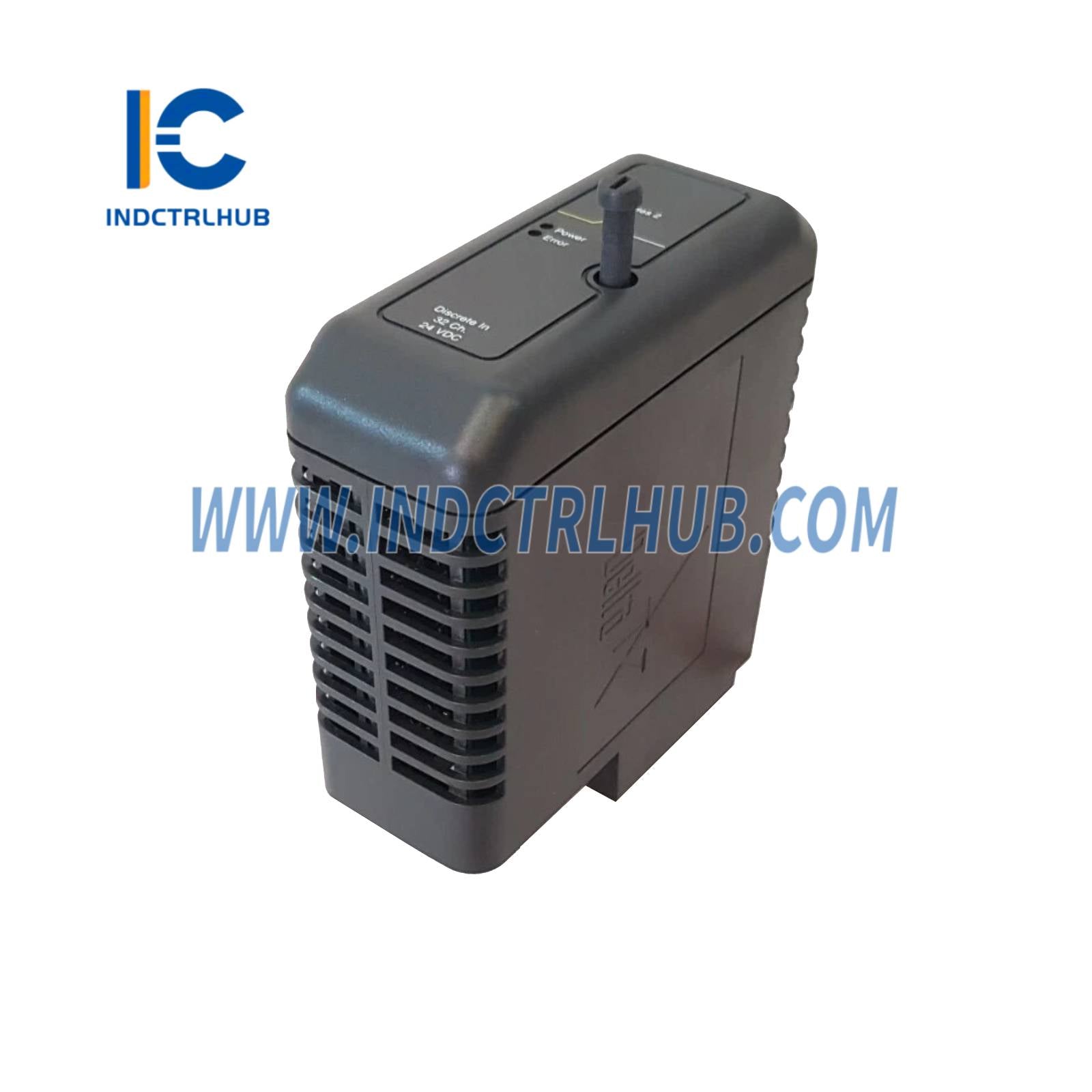

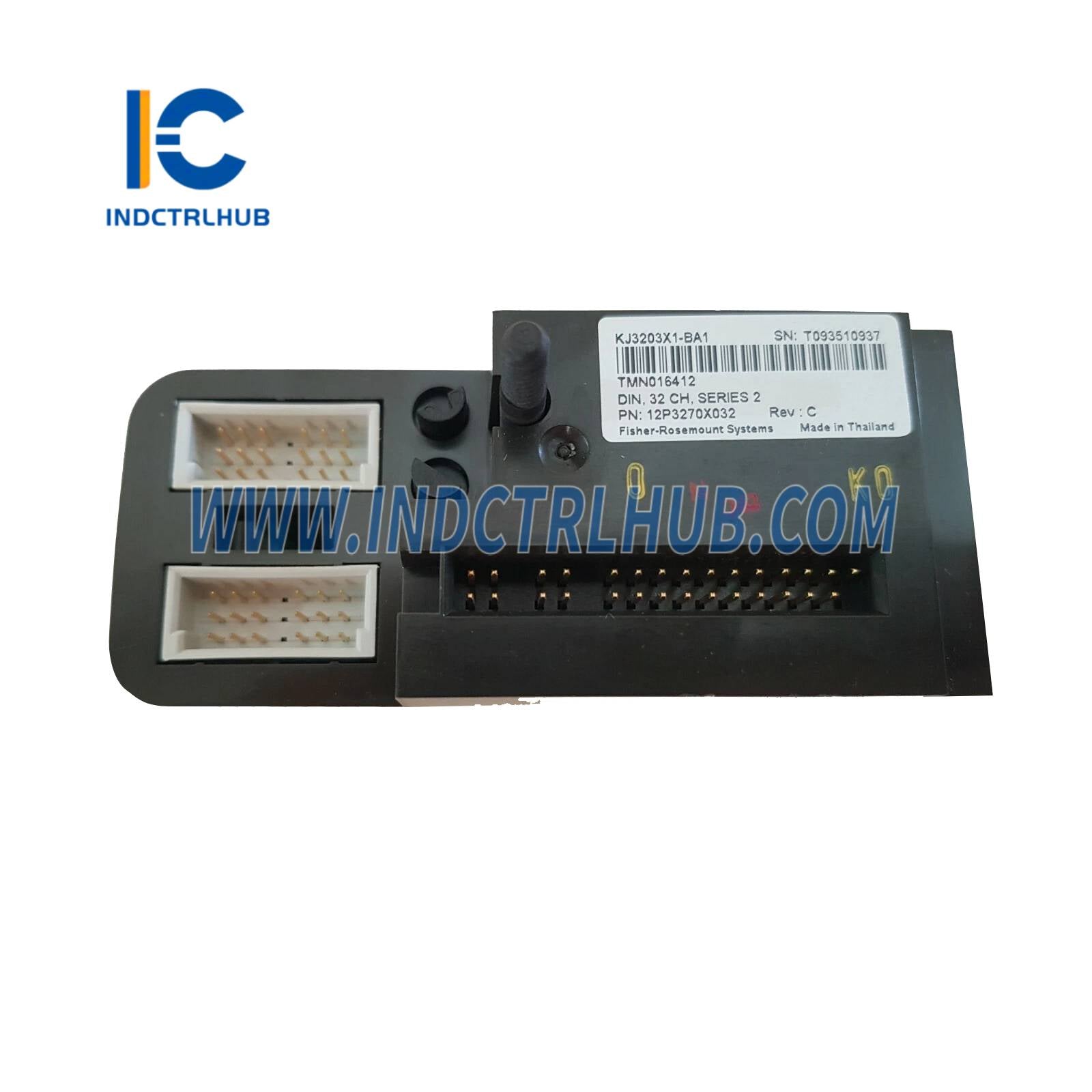

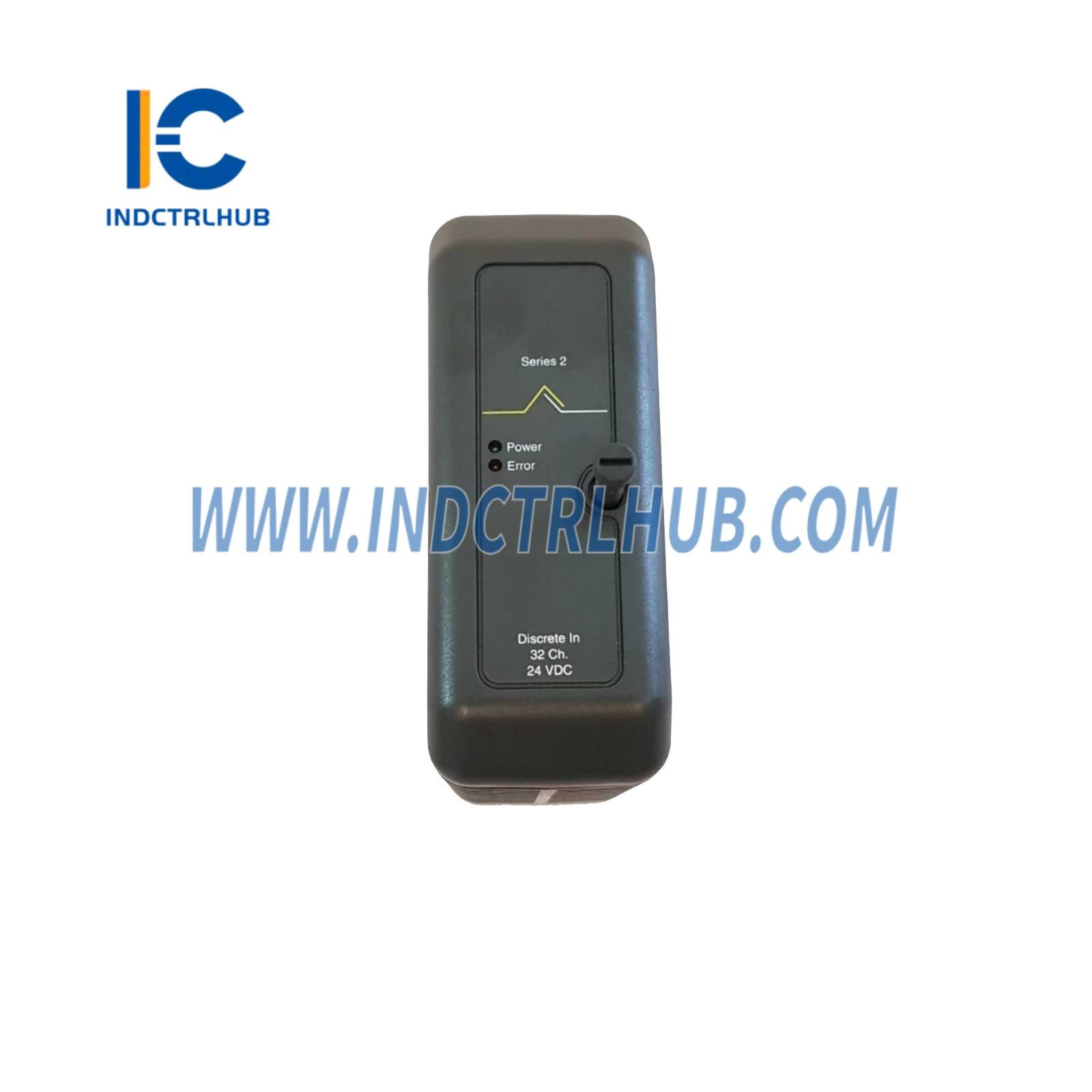

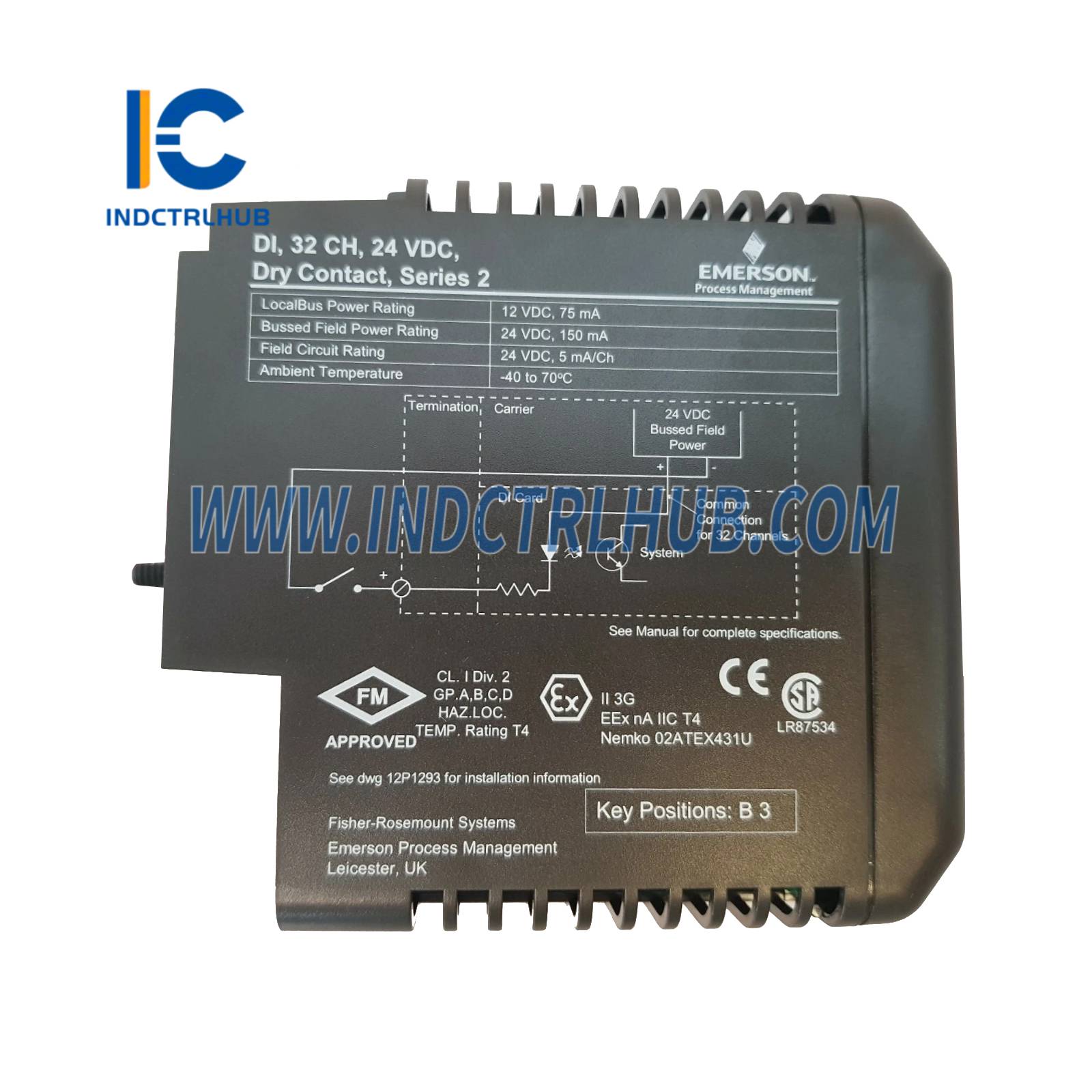

Emerson VE4001S2T2B5 Diskrēto Ieiešanas Modulis ar Termināļa Bloku
Produkta Pārskats
- Emerson VE4001S2T2B5, kas sastāv no KJ3203X1-BA1 Diskrēto Ieiešanas Moduļa un KJ4001X1-CK1 40-pinu Masveida Termināļa Bloka, ir DeltaV Izplatītās Vadības Sistēmas (DCS) komponents. Daļa no M-sērijas, šis modulis apstrādā 32 kanālus ar 24 VDC diskrētiem ieejas signāliem (sausa kontakta tips) no lauka ierīcēm, piemēram, slēdžiem un sensoriem, izmantošanai drošības kritiskās un procesa vadības lietojumprogrammās. Tas ir plaši izmantots tādās nozarēs kā naftas un gāzes, ķīmijas un elektroenerģijas ražošanas, nodrošinot uzticamu integrāciju ar DeltaV kontrolieriem.
Tehniskās Specifikācijas
- VE4001S2T2B5 (KJ3203X1-BA1 + KJ4001X1-CK1, 12P3270X022/032) ir šādas specifikācijas, balstoties uz Emerson un nozares avotu dokumentāciju:
| Specifikācija | Detaļas |
|---|---|
| Modelis/Daļas Numurs | VE4001S2T2B5 (KJ3203X1-BA1 + KJ4001X1-CK1, 12P3270X022/032) |
| Ražotājs | Emerson |
| Apraksts | Diskrēto Ieiešanas Modulis ar 40-pinu Masveida Termināļa Bloku |
| Sērija | DeltaV M-sērija |
| Ieejas Kanāli | 32 kanāli, sausa kontakta |
| Ieejas Spriegums | 24 VDC |
| Ieejas Strāva | 2 mA uz kanālu (tipiski) |
| Izolācija | Kanāla pret kanālu un kanāla pret sistēmu izolācija |
| Enerģijas Patēriņš | Aptuveni 3 W (no DeltaV sistēmas barošanas) |

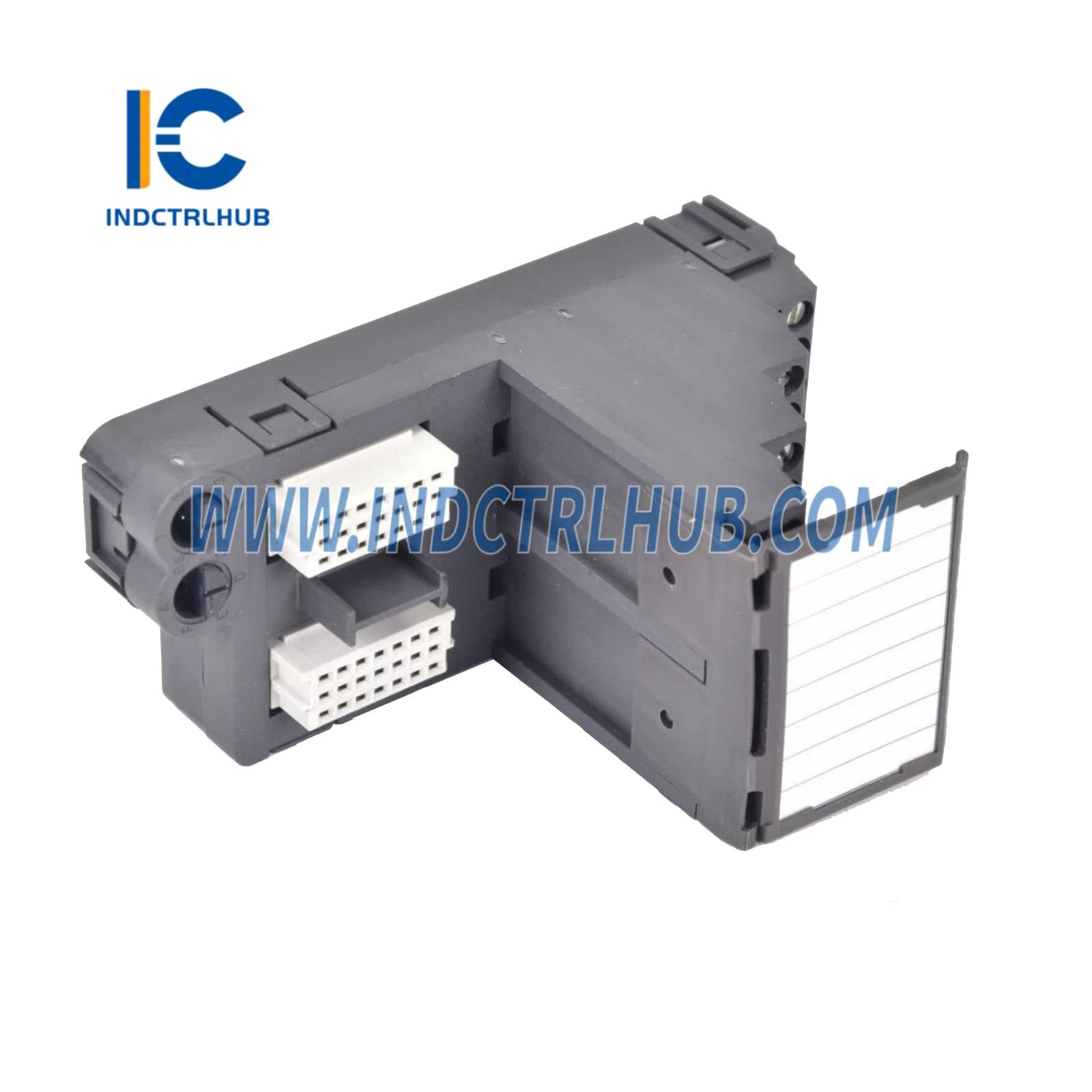

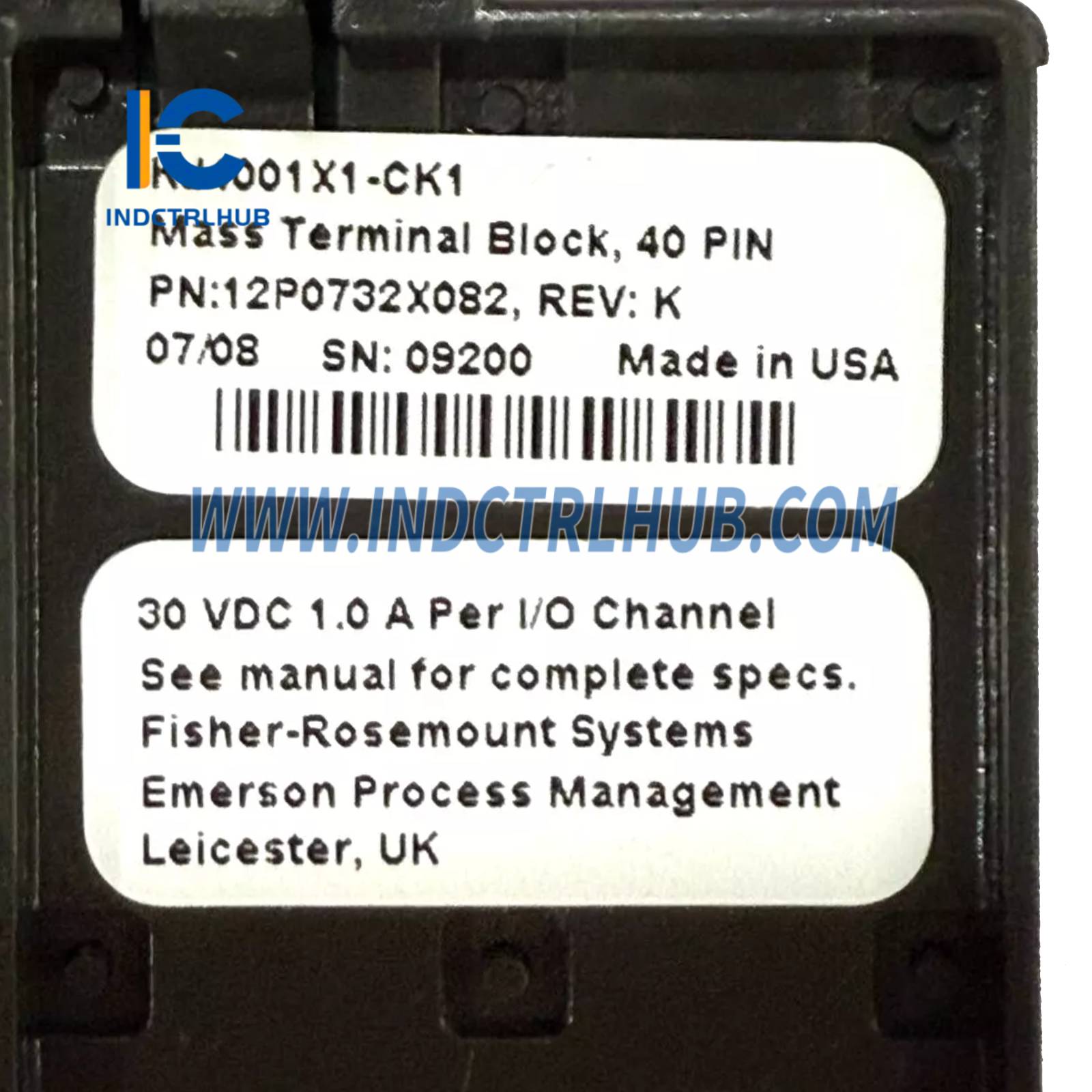

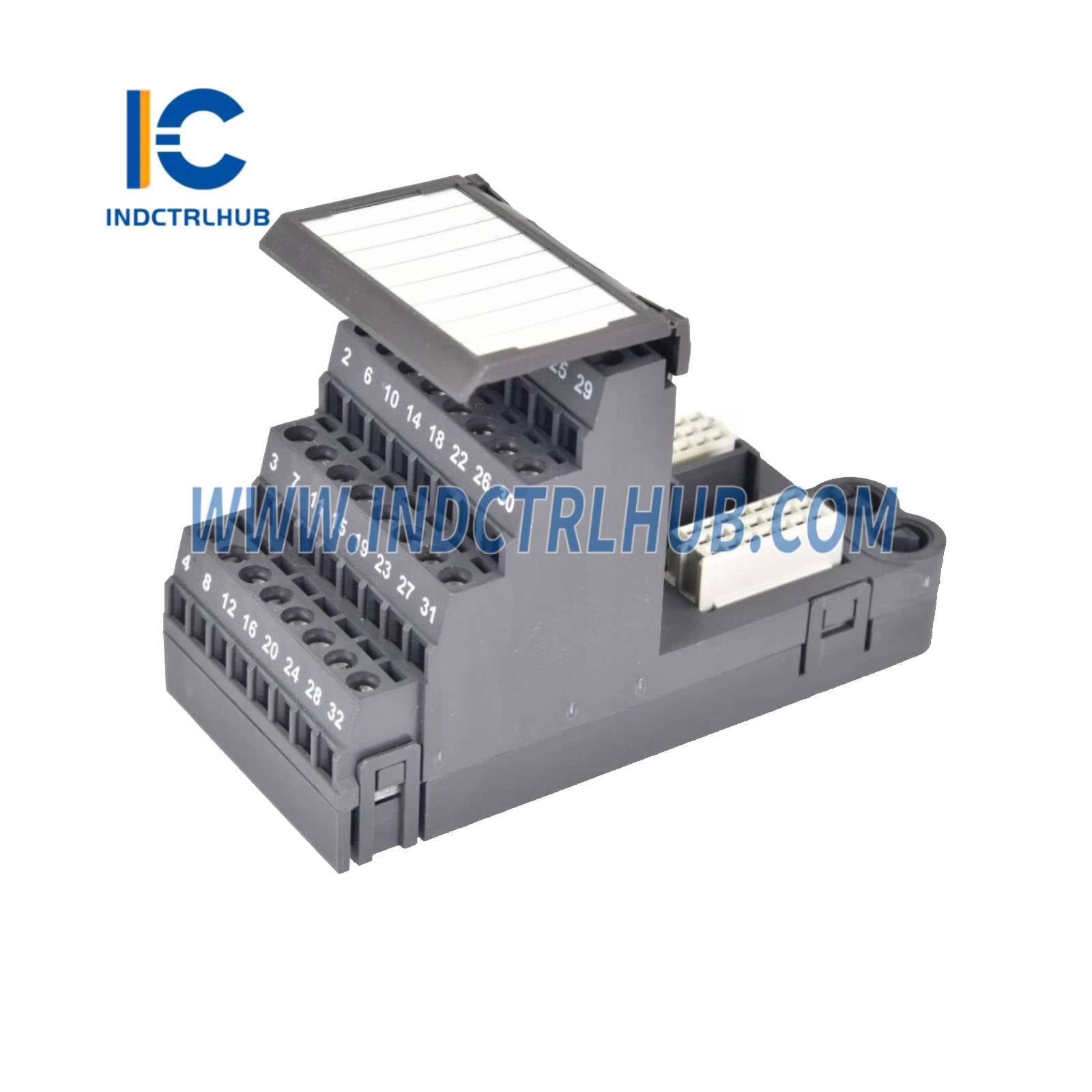

| Terminācija | 40-pinu masveida termināļa bloks (KJ4001X1-CK1) |
| Darbības Temperatūra | -40°C līdz 70°C (-40°F līdz 158°F) |
| Izmēri | Modulis: Aptuveni 130 mm x 41 mm x 107 mm Termināļa Bloks: Aptuveni 110 mm x 50 mm x 40 mm |
| Svars | Modulis: Aptuveni 0.3 kg Termināļa Bloks: Aptuveni 0.1 kg |
| Montāža | DeltaV I/O nesējs (vertikāla orientācija) |
Papildu Informācija
- VE4001S2T2B5 ietver šādu papildu informāciju, balstoties uz Emerson, Radwell un citiem nozares avotiem:
- Funkcija: Apstrādā 32 diskrētos ieejas signālus (24 VDC, sausa kontakta) no lauka ierīcēm, pārvēršot tos digitālos datos DeltaV kontrolieriem; atbalsta augstas blīvuma lietojumprogrammas ar uzticamu signālu apstrādi un diagnostikas iespējām kļūdu noteikšanai.
- Saderība: Saderīgs ar DeltaV M-sērijas kontrolieriem (piemēram, MQ, MX, PK); integrējas ar DeltaV I/O nesējiem un KJ4001X1-CK1 40-pinu masveida termināļa bloku; atbalsta savienojamību ar citiem DeltaV moduļiem, piemēram, VE4003S2B1 (analogo ieeju) un VE4006P2 (seriālo interfeisu).
- Konfigurācija: Konfigurējams, izmantojot DeltaV Explorer vai Control Studio programmatūru ieeju kartēšanai vadības loģikā; atbalsta karsti maināmu uzstādīšanu noteiktos apstākļos (piemēram, ar KJ1501X1-BC1 barošanas avotu); ietver LED indikācijas moduļa un kanālu statusam.
- Sertifikāti: Atbilst CE, UL un ATEX standartiem bīstamās vidēs (2. zona, 1. klase, 2. nodalījums); atbilst IEC 61508 prasībām drošības instrumentētajās sistēmās (SIS) līdz SIL 2 līmenim.
