Produkta pārskats
| Parametrs | Detaļas |
|---|---|

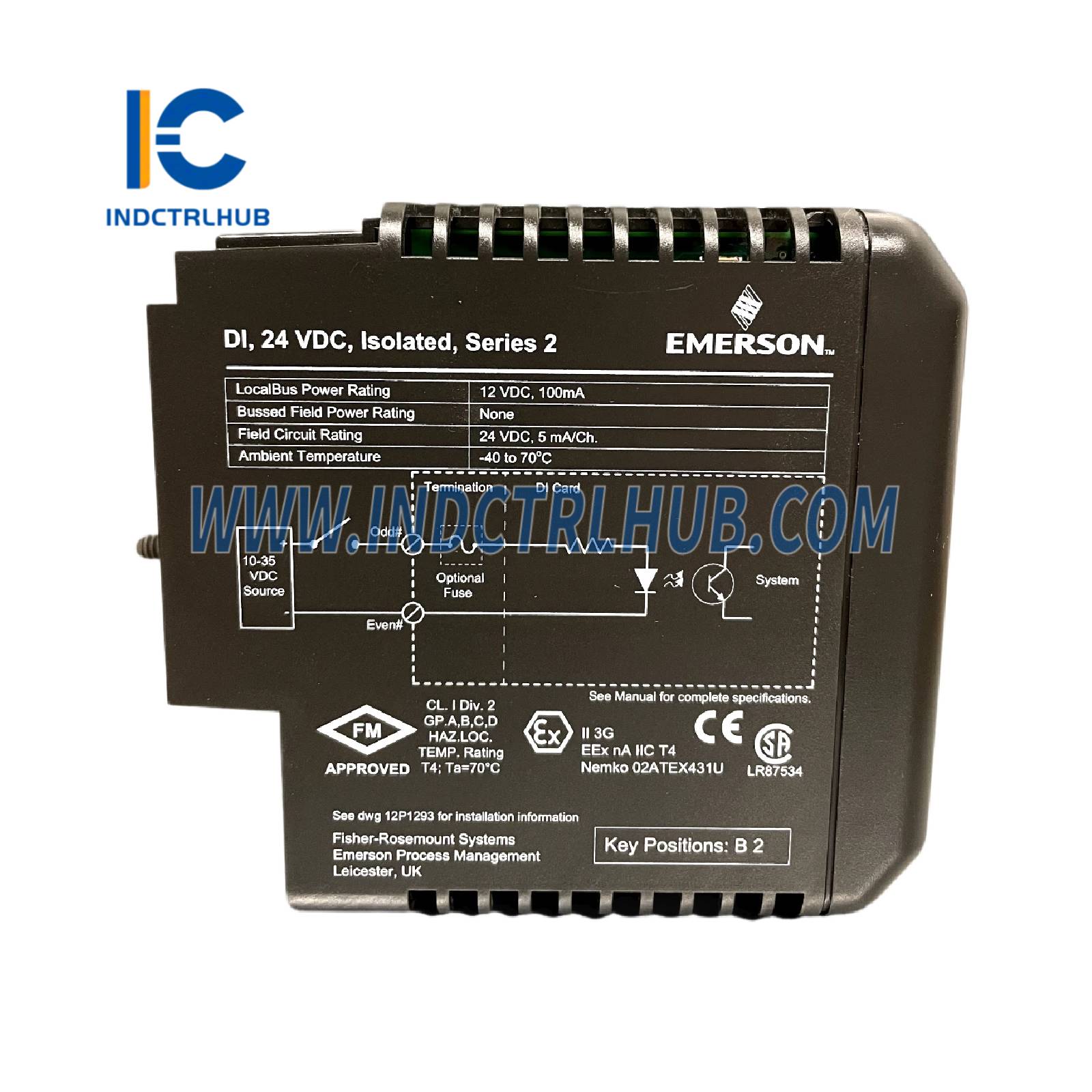

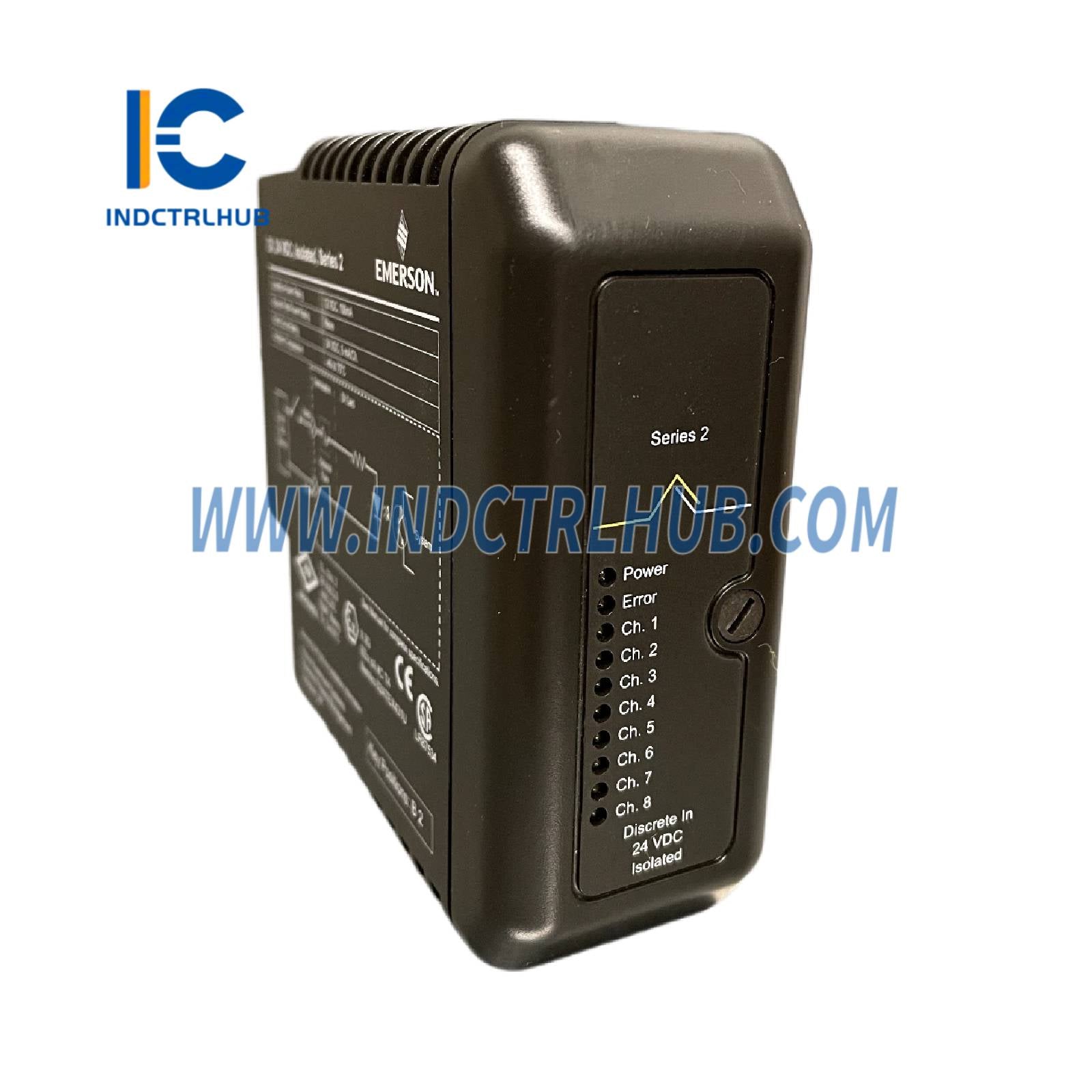

| Produkta nosaukums | Diskrēto ieejas karte, 24 VDC, izolēta, ar drošinātāju (VE4001S2T1B2) |

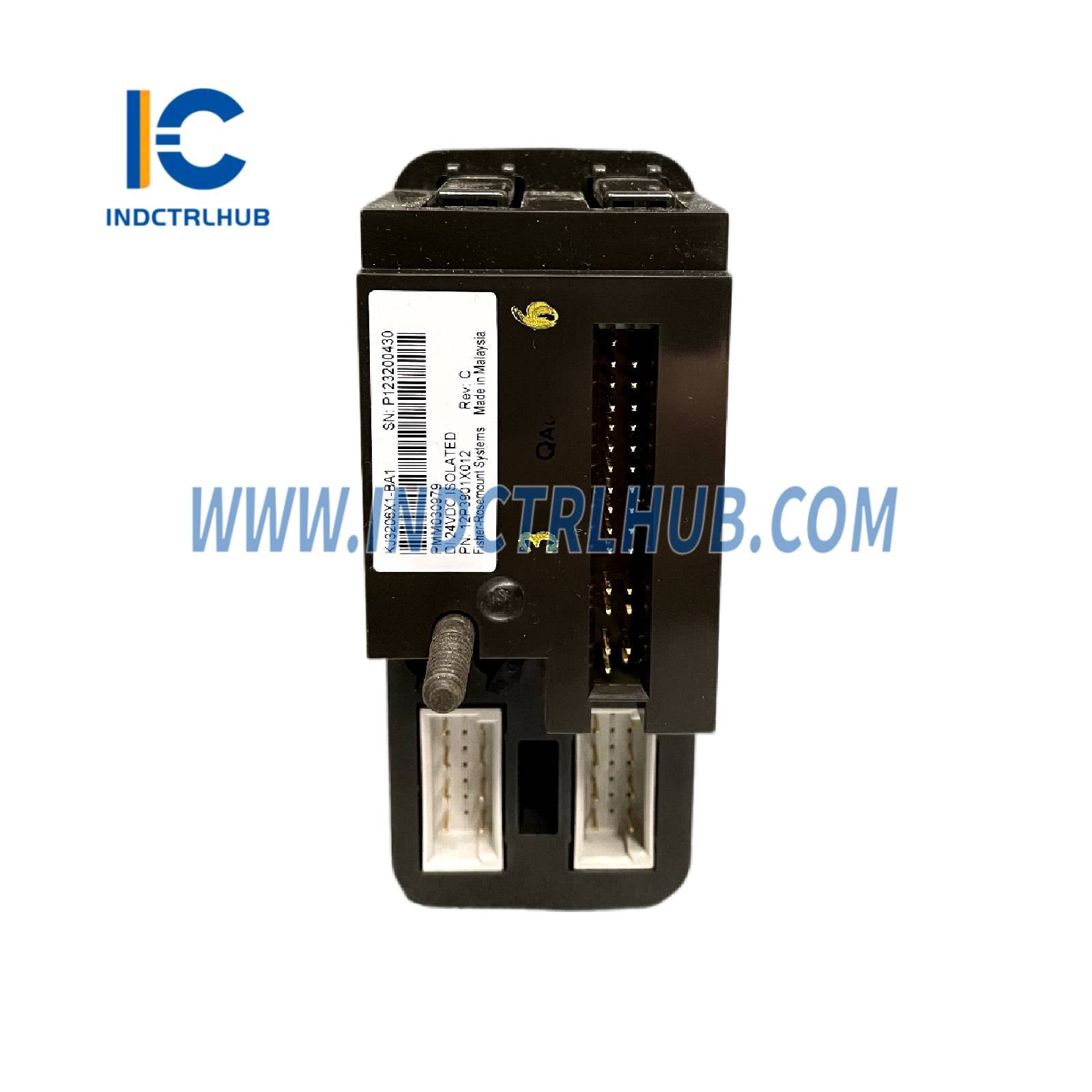

| Modeļa numuri | VE4001S2T1B2 (ar drošinātāju termināļa bloku), KJ3206X1-BA1 (bāzes karte) |
| Alternatīvie detaļu numuri | 12P0549X112, 12P0549X122, 12P0549X132, 12P0549X142, 12P0549X152, 12P3901X042 |
| Kategorija | DeltaV M-sērijas tradicionālais I/O |
| Funkcija | Diskrētais ieejas signāls, 8 kanāli, 24 VDC, izolēts, ar drošinātāju |
| Sistēmas saderība | DeltaV M-sērija; prasa MQ, MX vai PK kontrolierus; saderīgs ar M-sērijas horizontālajiem vai VerticalPlus nesējiem; DeltaV v10.3.1 vai jaunāka versija |
Aparatūras un elektriskās specifikācijas
| Specifikācija | Vērtība |
|---|---|
| Kanālu skaits | 8 kanāli |
| Ieejas tips | 24 VDC, izolēts |
| Ieslēgšanas noteikšanas līmenis | >10 VDC |
| Izslēgšanas noteikšanas līmenis | <5 VDC |
| Ieejas pretestība | 5 mA pie 24 VDC (aptuveni 4.8 kΩ) |
| Vietējā autobusa barošana | 12 VDC parasti pie 75 mA, maksimāli 100 mA |
| Lauka ķēdes barošana | Nav; 24 VDC pie 5 mA/kanāls (saskaņā ar ATEX dokumentu) |
| Termināļu bloks | Drošinātāju I/O terminācijas bloks (KJ4001X1-CB1 priekš VE4001S2T1B2); saderīgs arī standarta I/O terminācijas bloks vai 16-pinu masveida terminācijas bloks |
| Papildu drošinātājs | 2,0 A |
| Izolācija | Katrs kanāls optiski izolēts no sistēmas un citiem kanāliem, rūpnīcā pārbaudīts līdz 1500 VDC |
Vides specifikācijas
| Parametrs | Vērtība |
|---|---|
| Darba temperatūra | -40 līdz 70°C (-40 līdz 158°F) |
| Uzglabāšanas temperatūra | -40 līdz 85°C (-40 līdz 185°F) |
| Relatīvais mitrums | 5 līdz 95%, bez kondensāta |
| Gaisa piesārņotāji | ISA-S71.04-1985 G3 klase, konformālais pārklājums |
| Trieciena slodze | 10 g ½ sinusa vilnis 11 ms |
| Vibrācija | 1 mm virsotne līdz virsotnei no 5 līdz 16 Hz; 0,5 g no 16 līdz 150 Hz |
| Aizsardzības klase | IP20 |
| Izmēri | A: 10.7 cm (4.2 in), P: 4.1 cm (1.6 in), D: 10.5 cm (4.1 in) |
Sertifikāti
| Standarts | Detaļas |
|---|---|
| CE | EMC: EN 61326-1 |
| FM (ASV) | I klase, 2. sadalījums, grupas A, B, C, D, T4 |
| cFM (Kanāda) | I klase, 2. sadalījums, grupas A, B, C, D, T4 |
| ATEX | II 3G Ex nA IIC Gc; II 3G Ex ec IIC T4 Gc; II 3G Ex nA nC IIC T4 Gc |
| IEC-Ex | IECEx FMG 12.0035U; II 3G Ex ec IIC T4 Gc; II 3G Ex nA nC IIC T4 Gc |
| Jūras | ABS dizaina novērtējuma sertifikāts; DNV jūras sertifikāts |
Fiziskās īpašības un uzstādīšana
| Parametrs | Detaļas |
|---|---|
| Stiprināšana | Uzstādīts uz I/O saskarnes nesēja (DIN sliede); nepieciešami M sērijas horizontālie vai VerticalPlus nesēji |
| Uzstādīšanas veids | Modulāra I/O apakšsistēma, plug-and-play; uzstādāma ar ieslēgtu barošanu drošās zonās |
| Termināļa bloka atslēgošana | I/O kartes atslēgšana: B2; rotējošā atslēgšanas sistēma nodrošina pareizu kartes uzstādīšanu |
| Noņemšana/Ievietošana | Nevar noņemt/ievietot, kamēr sistēmas barošana ir ieslēgta, ja vien zona nav nedroša; nedrīkst būt sprādzienbīstamas lauka ķēdes ar barošanu |
| Uzturēšana | Nav lietotāja apkalpojamās daļas; kalibrācija nav nepieciešama |
Funkcionālās īpašības
| Funkcija |
|---|
| Atbalsta 8 kanālus ar 24 VDC izolētām diskrētām ieejām slēdžu vai sensoru uzraudzībai |
| Sapludināts termināļa bloks (KJ4001X1-CB1 priekš VE4001S2T1B2) nodrošina uzlabotu ķēdes aizsardzību |
| Optiski izolētie kanāli novērš elektrisko traucējumu |
| Izstrādāta bīstamu zonu uzstādīšanai ar nesprāgstošiem lauka ķēdēm |
| Saderīga ar DeltaV M-sērijas I/O apakšsistēmu modulārai paplašināšanai |
| Atslēgtais I/O interfeiss nodrošina pareizu kartes nomaiņu ar B2 atslēgu |
| Impulsu skaitīšana atbalstīta līdz 75 Hz uz 24 VDC ieejām |
| Konformālais pārklājums ISA G3 korozijas izturībai |
| Reāllaika, tiešsaistes aprīkojuma pievienošana bez procesa pārtraukuma |
| Atbalsta vienkāršu uzstādīšanu; šai kartei nav atbalsta redundancei |
Pasūtījuma informācija
| Apraksts | Modeļa numurs | Termināļa bloka modelis |
|---|---|---|
| Diskrētas ieejas karte, 8 kanāli, 24V DC, izolēta, standarta I/O termināļa bloks | VE4001S2T1B1 | KJ4001X1-BA1 |
| Diskrētas ieejas karte, 8 kanāli, 24V DC, izolēta, sapludināta I/O termināļa bloks | VE4001S2T1B2 | KJ4001X1-CB1 |
| Diskrētas ieejas karte, 8 kanāli, 24V DC, izolēta, 16-pin masveida termināļa bloks | VE4001S2T1B3 | KJ4001X1-BE1 |
Rezerves daļas
| Apraksts | Modeļa numurs |
|---|---|
| 250V 2A drošinātājs sapludinātai termināļa blokam (20 gab. kastē) | KJ4010X1-BC1 |
