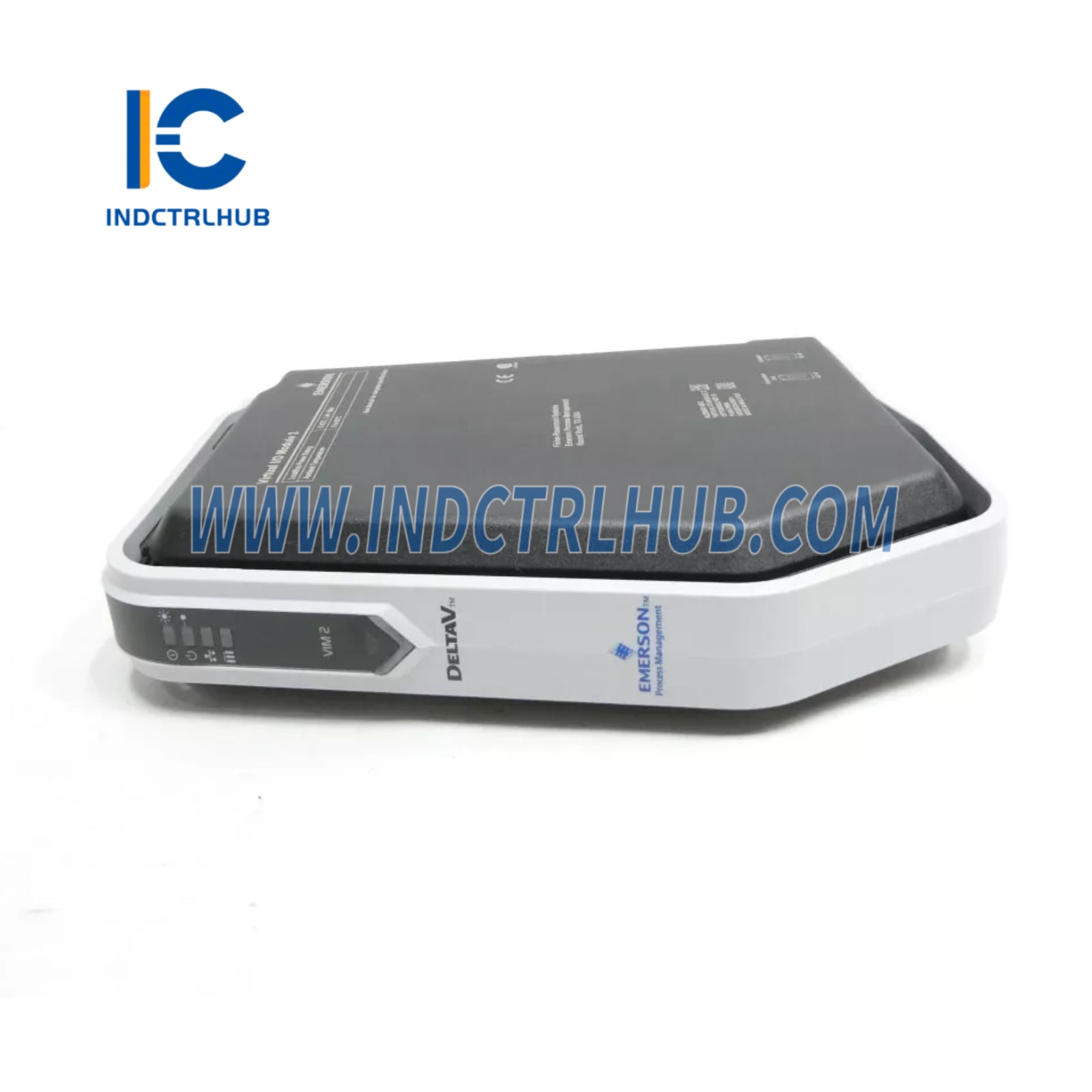

📘 Produkta pārskats
| Lauks | Detaļas |
|---|---|
| Ražotājs | Emerson |
| Modeļa numurs | SE4026 |
| Produkta veids | S sērijas virtuālais I/O modulis 2 (VIM2) |
| Funkcija | Nekaitīga DeltaV I/O simulācija un Ethernet I/O ierīču integrācija |
| Lietojumi | Simulē DeltaV S sērijas I/O ar Mimic programmatūru; integrējas ar Ethernet I/O tīkliem (piemēram, Modbus TCP, EtherNet/IP, PROFINET) |
| Sistēmas saderība | DeltaV v11.3 un jaunāka, S sērijas kontrolieri (SX, SQ), PK kontrolieris, DeltaV SIS |
| Stiprināšana | Divu platumu barošanas/ vadības nesēja labais slots |
⚙️ Aparatūras specifikācijas

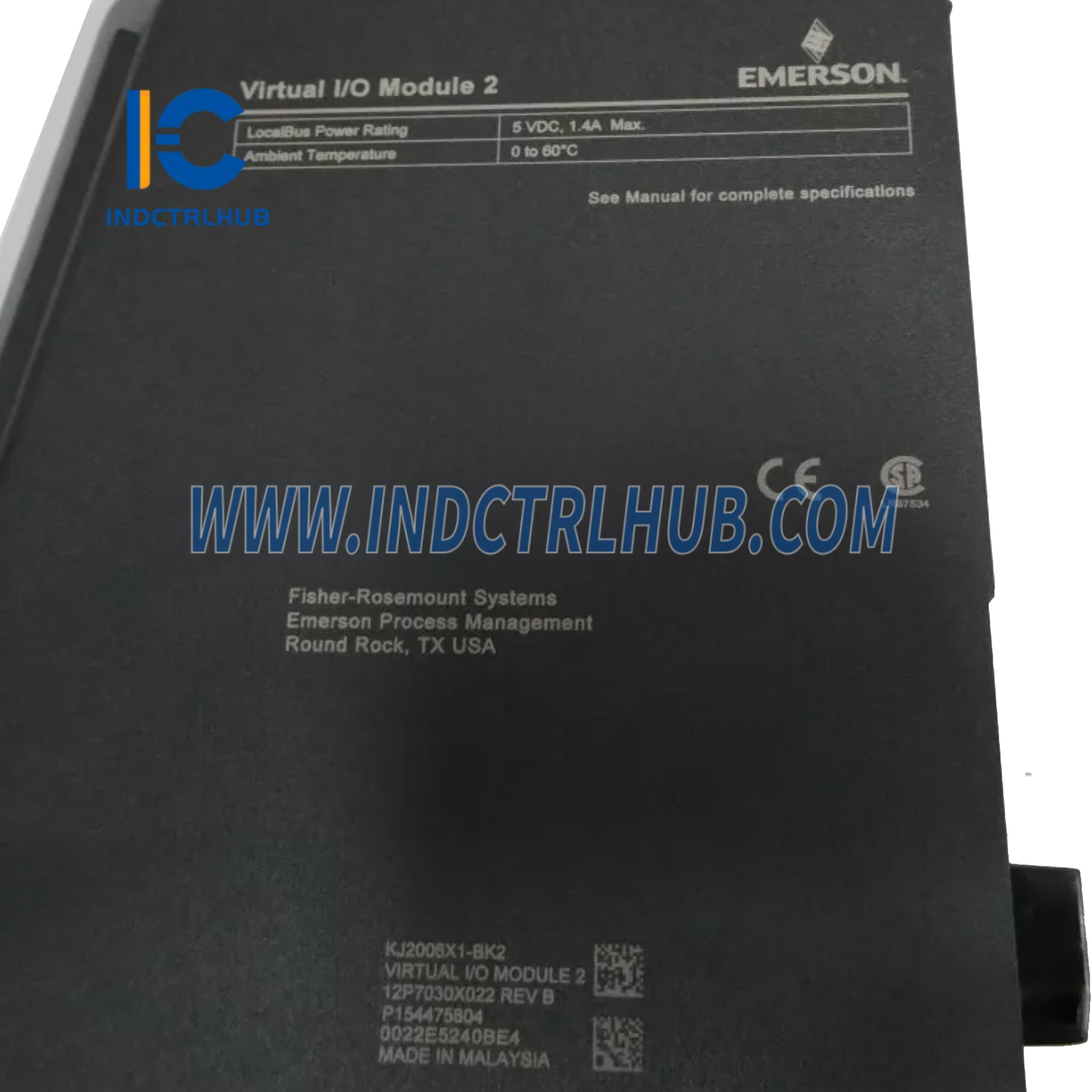

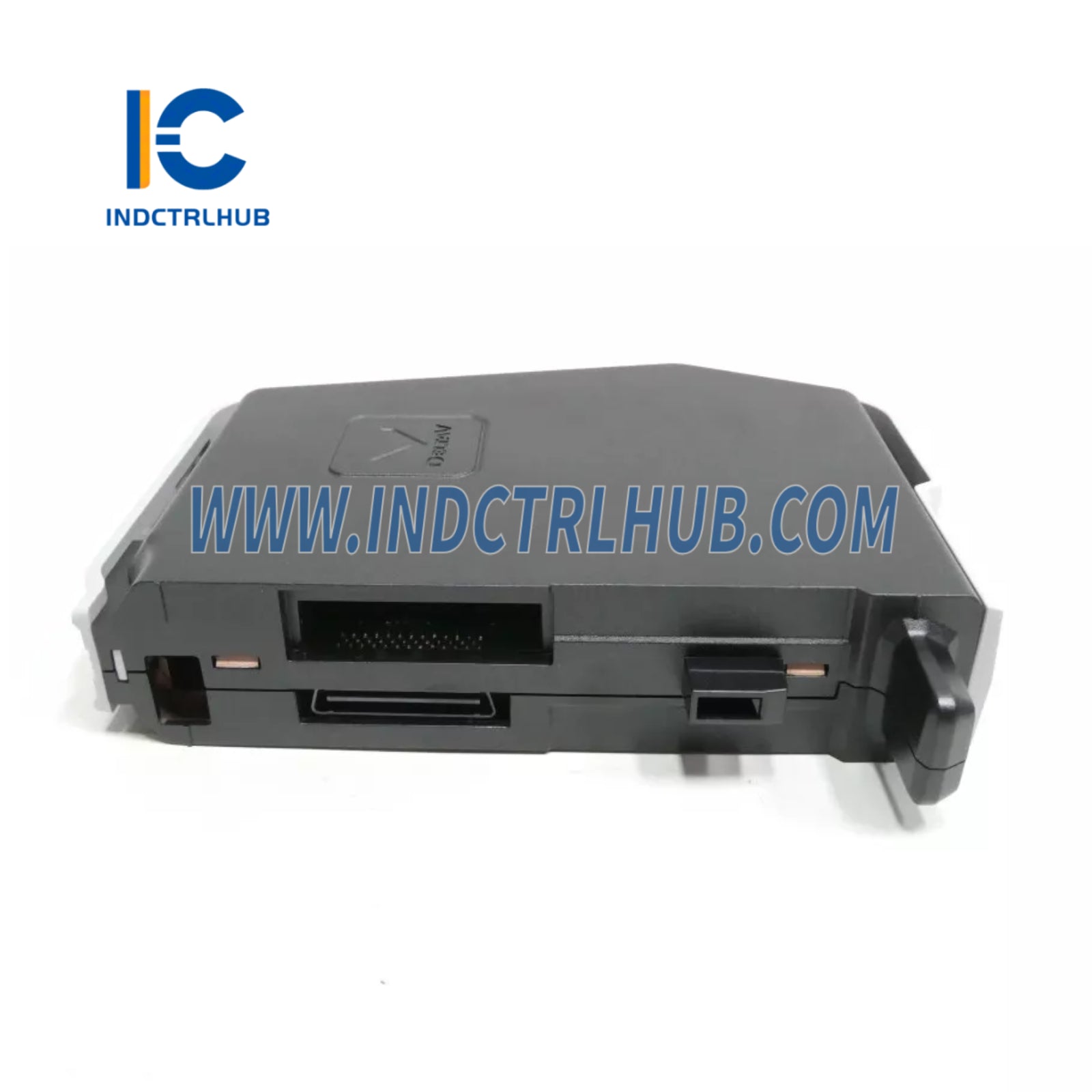

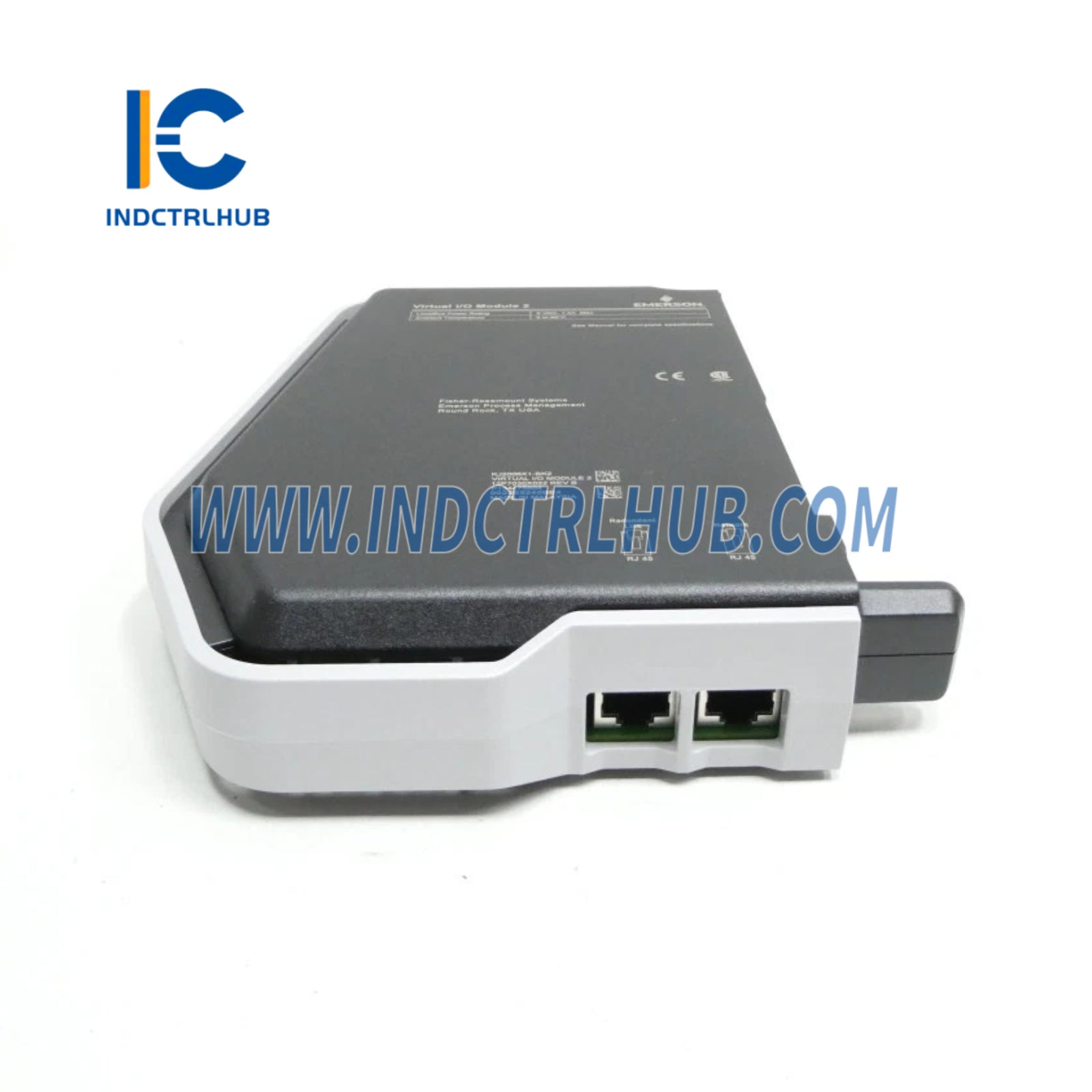

| Iezīme | Specifikācija |
|---|---|
| Barošanas prasības | Barots no sistēmas barošanas avota caur 2-platu Strāvas/Kontroliera nesēju |
| Maksimālā strāva | 1,4 A pie 5 V DC |
| Drošinātāja aizsardzība | 3,0 A, neinvertējamas drošinātāji |
| Jaudas izkliede | Parasti 5,0 W, maksimāli 7,0 W |
| Lietotāja atmiņa | 48 MB |
| Montāžas vieta | Barošanas/ vadības nesēja labais slots |
| Izmēri | 4,2 cm platums × 19,9 cm augstums × 16,2 cm dziļums |
| Ārējās savienojums | - Rūpnīcas Ethernet tīkls: viens 100BaseTX RJ-45 savienotājs (rezerves režīms) - Rūpnīcas Ethernet tīkls un rezerves saite: viens 100BaseTX RJ-45 savienotājs (kabelis piegādāts ar rezerves moduļiem) |
🔔 LED indikatori (darbības statuss)
| Indikators | Apraksts |
|---|---|
| Zaļš - Barošana | Norāda, ka ir pievienots līdzstrāvas barošanas avots |
| Sarkans - Kļūda | Norāda uz kļūdas stāvokli |
| Zaļš - Aktīvs | Norāda, ka VIM2 ir nodots ekspluatācijā un aktīvs |
| Zaļš - Gaida režīms | Norāda, ka VIM2 ir redundants un gaida režīmā |
| Dzeltens - Tīkls | Solid norāda derīgu tīkla komunikācijas statusu |
| Dzeltens - Ctrl IO | Norāda derīgu DeltaV I/O joslas komunikācijas statusu |
| Visi izņemot Strāvas indikāciju, kas mirgo | Kontroliera vizuālais ID, kas iniciēts no lietotāja saskarnes programmatūras ar ping komandu |
🌐 Programmatūras specifikācijas
| Iezīme | Specifikācija |
|---|---|
| Maksimālais VIM2 skaits uz kontrolieri | 2 |
| Maksimālais emulēto DeltaV karšu skaits | - Simplekss: 4 simpleksa kartes (spraugas 57–60 vai 61–64) - Dubultais simplekss: 8 simpleksa kartes (spraugas 57–64) - Redundants: 4 redundanti pāri (spraugas 57–64) |
| Atbalstītie protokoli | Modbus TCP, EtherNet/IP, FMC722 Subsea, Rockwell PLC skeneris, PROFINET |
| Konfigurācijas rīks | VIMNet Explorer (plug-n-play, grafiska vilkšanas un nomešanas saskarne, integrēts ar DeltaV Explorer) |
| Draiveru atjauninājumi | Iekļauts Mimic programmatūras laidienos simulācijai; atsevišķas licences Ethernet I/O draiveriem |
| Programmaparatūras jaunināšana | Ātrās jaunināšanas caur VIMNet Explorer, lai mainītu vai atjauninātu draiveru tipus |
📡 Ethernet I/O jauda
| Protokols | Tīkla ierīču skaits | Maksimālie I/O dati |
|---|---|---|
| Modbus TCP | - Simplekss: 96 - Dubultais simplekss: 192 - Rezervēts: 32 |
128 datu kopas (simplekss/rezervēts), 256 (dubultais simplekss); katra datu kopa līdz 100 reģistriem (50 32 bitu/peldošā punkta) |
| Rockwell PLC skeneris | - Simplekss: 32 - Dubultais simplekss: 64 - Rezervēts: 16 |
128 datu kopas (simplekss/rezervēts), 256 (dubultais simplekss); katra datu kopa līdz 100 reģistriem (50 32 bitu/peldošā punkta) |
| FMC722 Subsea | 5 augšējās apstrādes vienības (TPU) | 1150–6350 I/O punkti, atkarībā no datu tipa (AI, AO, DI, DO) |
| EtherNet/IP | - Simplekss: 128 - Dubultais simplekss: 256 - Rezervēts: 128 |
- Programmējams seriālais: 32 datu kopas/kartīte, līdz 100 reģistriem - DeviceNet: 3 843–15 555 signāli/kartīte, maksimāli 32 640 signāli/VIM |
| PROFINET | - Simplekss: 128 - Dubultais simplekss: 256 |
10 000 signālu |
🔁 Rezerves funkcijas
| Iezīme | Detaļas |
|---|---|
| Konfigurācija | Divi VIM2 konfigurēti kā rezerves pāris (prasa rezerves savienojuma kabeli) |
| Darbība | Aktīvie un gaidīšanas VIM2 savstarpēji uzrauga viens otru, izmantojot statusa komandas; gaidīšanas režīms sūta periodiskus signālus, lai uzturētu komunikācijas integritāti |
| Pārslēgšanās | Automātiski (protokolam specifiskas noteikumi) vai manuāli caur DeltaV; parādās kā standarta I/O kartes pārslēgšanās |
| Paziņojums | Skaidra operatora paziņojuma par pārslēgšanos operatora displejā |
| Licencēšana | Katram VIM dublētā pārī nepieciešama atsevišķa Ethernet I/O draivera licence |
🌡️ Vides specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Darba temperatūra | -40 līdz 60 °C (-40 līdz 140 °F) |
| Uzglabāšanas temperatūra | -40 līdz 85 °C (-40 līdz 185 °F) |
| Relatīvais mitrums | 5 līdz 95%, bez kondensāta |
| Gaisā esošie piesārņotāji | ISA-S71.04-1985 klase G3, konformālais pārklājums |
| Trieciena slodze | 10 g ½ sinusa vilnis 11 ms |
| Vibrācija | 1 mm virsotne līdz virsotnei (5–16 Hz), 0.5 g (16–150 Hz) |
✅ Sertifikāti
| Standarts | Detaļas |
|---|---|
| CE | EMC - EN 61326-1 |
| FM (ASV) | FM 3600, FM 3611; Klase I, sadaļa 2, grupas A, B, C, D, T4 |
| cFM (Kanāda) | CSA C22.2 Nr. 213-M1987, CSA C22.2 Nr. 1010.1; Klase I, sadaļa 2, grupas A, B, C, D, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc |
| IEC-Ex | II 3G Ex ec IIC T4 Gc |
| Jūras | IACS E10, ABS dizaina novērtējuma sertifikāts, DNV jūras sertifikāts |
| Uzstādīšanas instrukcijas | Klase I, sadaļa 2: 12P5402 Zona 2: 12P5404 |
📦 Pasūtīšanas informācija
| Apraksts | Modeļa numurs |
|---|---|
| S sērijas virtuālais I/O modulis 2 | SE4026 |
| Dublējošie S sērijas virtuālie I/O moduļi | SE4027 (ietver divus VIM2 un vienu dublējošo savienojuma kabeli) |
| Modbus TCP/IP galvenā draiveris | IOD-4111 |
| EtherNet/IP skenera draiveris | IOD-4112 |
| FMC722 Ethernet protokola draiveris | IOD-4115 |
| ODVA EtherNet/IP protokola draiveris | IOD-4116 |
| PROFINET protokola draiveris | IOD-4117 |
📋 Licencēšana un priekšnosacījumi
| Iezīme | Detaļas |
|---|---|
| DeltaV Mimic licencēšana | Licencēts uz Elastīgās abonēšanas vienības (FSU) pamata (1, 3 vai 5 gadu termiņi) |
| Ethernet I/O licencēšana | Katram darbināmam VIM nepieciešama viena vadītāja licence; dublējošam pārim nepieciešamas divas licences |
| Priekšnosacījumi | - Viena barošanas/ kontroliera karte katram VIM2 - Viena speciāla sistēmas barošanas ierīce katram VIM2 - DeltaV Mimic un Railbus draiveris I/O simulācijai - Ethernet I/O draiveris integrācijai - DeltaV v11.3 vai jaunāka versija |
| Draivera saderība | Esošie S-sērijas VIM draiveri nav savietojami; jākonvertē VIM2 |
🔗 Atbalstītie protokoli un funkcijas
| Protokols | Funkcijas |
|---|---|
| Modbus TCP | - Funkciju kodi: 1 (Lasīt spoles statusu), 2 (Lasīt ieejas statusu), 3 (Lasīt turēšanas reģistrus), 4 (Lasīt ieejas reģistrus), 5 (Piespiest vienu spoli), 6 (Iepriekš iestatīt vienu reģistru), 8 (Diagnostikas atgriezeniskās cilpas tests), 15 (Piespiest vairākas spoles), 16 (Iepriekš iestatīt vairākus reģistrus) - Master/Slave režīms (tikai vienvirziena; redundants atbalsta master režīmu) |
| EtherNet/IP | - I/O skeneris un adapteris (Transporta klase 1) - Nevienots eksplicīts (UCMM) un savienots eksplicīts (Transporta klase 3) ziņojumapmaiņa - Emulē programmējamās seriālās vai DeviceNet kartes |
| FMC722 Subsea | Atbalsta FMC Technologies Topside Processing Unit (TPU) caur FMC722 (TPC) protokolu |
| Rockwell PLC skeneris | - I/O adapteris (Transporta klase 1) - Nevienots eksplicīts (UCMM) ziņojumapmaiņa ar iebūvēto DF1 (PCCC) - Emulē programmējamās Serial kartes |
| PROFINET | - I/O kontrolieris ar reāllaika (RT) ziņojumapmaiņu (PROFINET v2.2) - Emulē Profibus DP kartes - Atbalsta I/O datus, trauksmes, diagnostiku (nav izohronas RT) |
🛠️ Uzstādīšana un konfigurēšana
| Iezīme | Detaļas |
|---|---|
| Uzstādīšana | Uzstādāms uz 2-plata horizontālā nesēja, pa kreisi vai pa labi no DeltaV kontroliera |
| Konfigurācija | Caur VIMNet Explorer; atbalsta IP adreses, apakštīkla maskas, vārtejas un mezgla adreses konfigurēšanu |
| I/O simulācija | Simulē visas DeltaV S sērijas I/O kartes un digitālos busus (FOUNDATION Fieldbus, Profibus DP, DeviceNet, AS-i, Serial) ar Mimic programmatūru |
| Ethernet I/O integrācija | Parādās kā 4 vai 8 DeltaV I/O kartes; konfigurēts DeltaV Explorer kā Serial, DeviceNet vai Profibus kartes |
| Tīkla prasības | VIMNet Explorer darba stacijai nepieciešama savienojamība ar Ethernet I/O tīklu (caur trešo tīkla karti vai ne-DeltaV darba staciju) |
📝 Papildu piezīmes
- I/O simulācija: Nepieciešams DeltaV Mimic un Railbus draiveris; atbalsta līdz 64 DeltaV I/O moduļiem uz kontrolieri testēšanai un apmācībām.
- Ethernet I/O integrācija: Atbalsta ātras komunikācijas ar ierīcēm, piemēram, PLC, motora vadības centriem un svaru skalām.
- DST licencēšana: Ievēro emulētas kartes veida noteikumus (piemēram, 1 DST uz DeviceNet/Profibus ierīci līdz 16 signāliem; papildu signāli tiek skaitīti kā DST).
- Ierobežojumi: Vienlaikus var ielādēt tikai vienu Ethernet I/O draiveri; PROFINET neatbalsta izohronu reāllaika komunikāciju.
- Saistītie produkti: DeltaV Mimic, S sērijas I/O apakšsistēmas horizontālie nesēji, PK/SX/SQ kontrolieri.
