📘 Produkta pārskats
| Lauks | Detaļas |
|---|---|
| Ražotājs | Emerson |

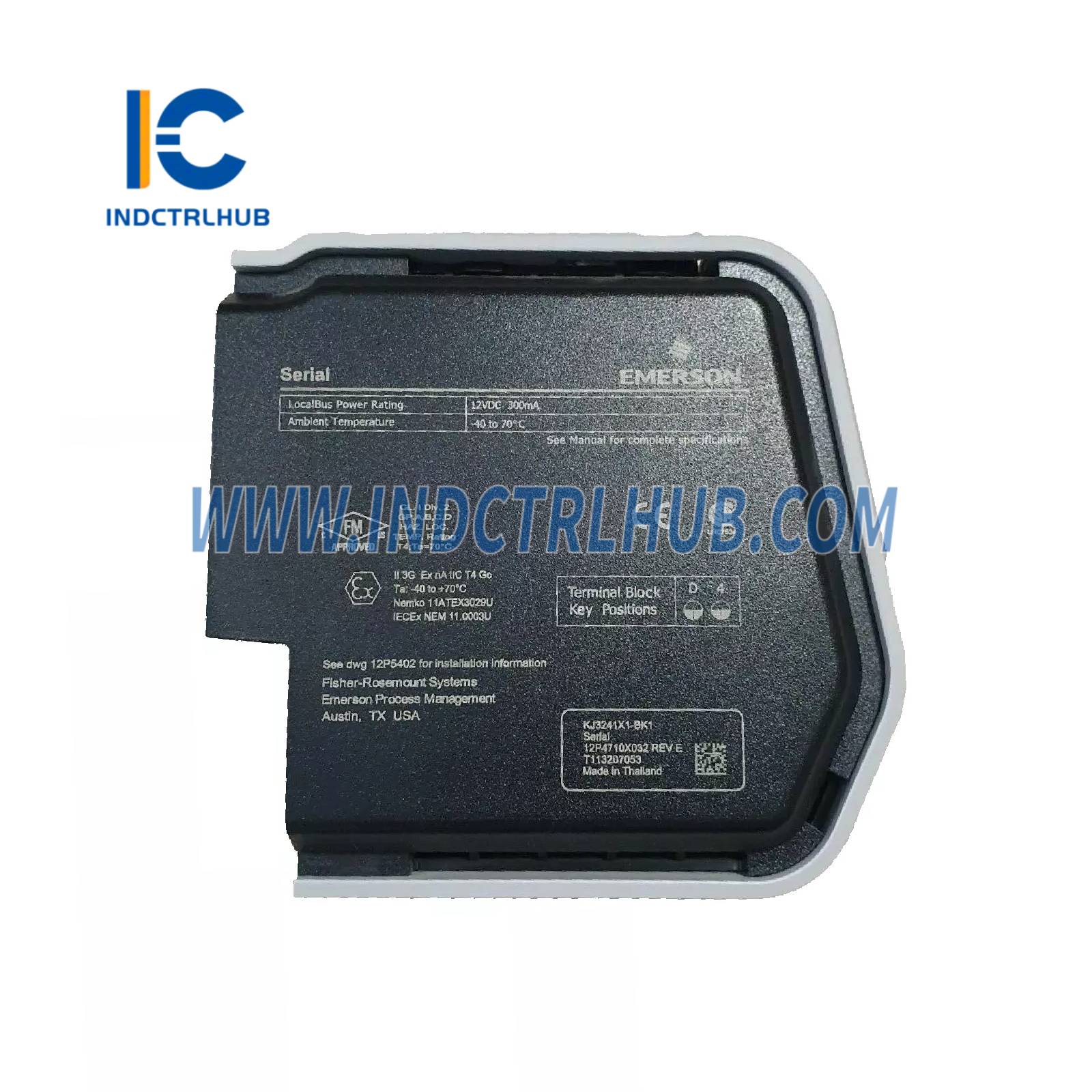

| Modeļa numuri | SE4006P2 (ietver KJ3241X1-BK1 un simplex termināļa bloku), KJ3241X1-BK1 (sērijas interfeisa karte), KJ4006X1-BD1 (interfeisa termināļa bloks) |

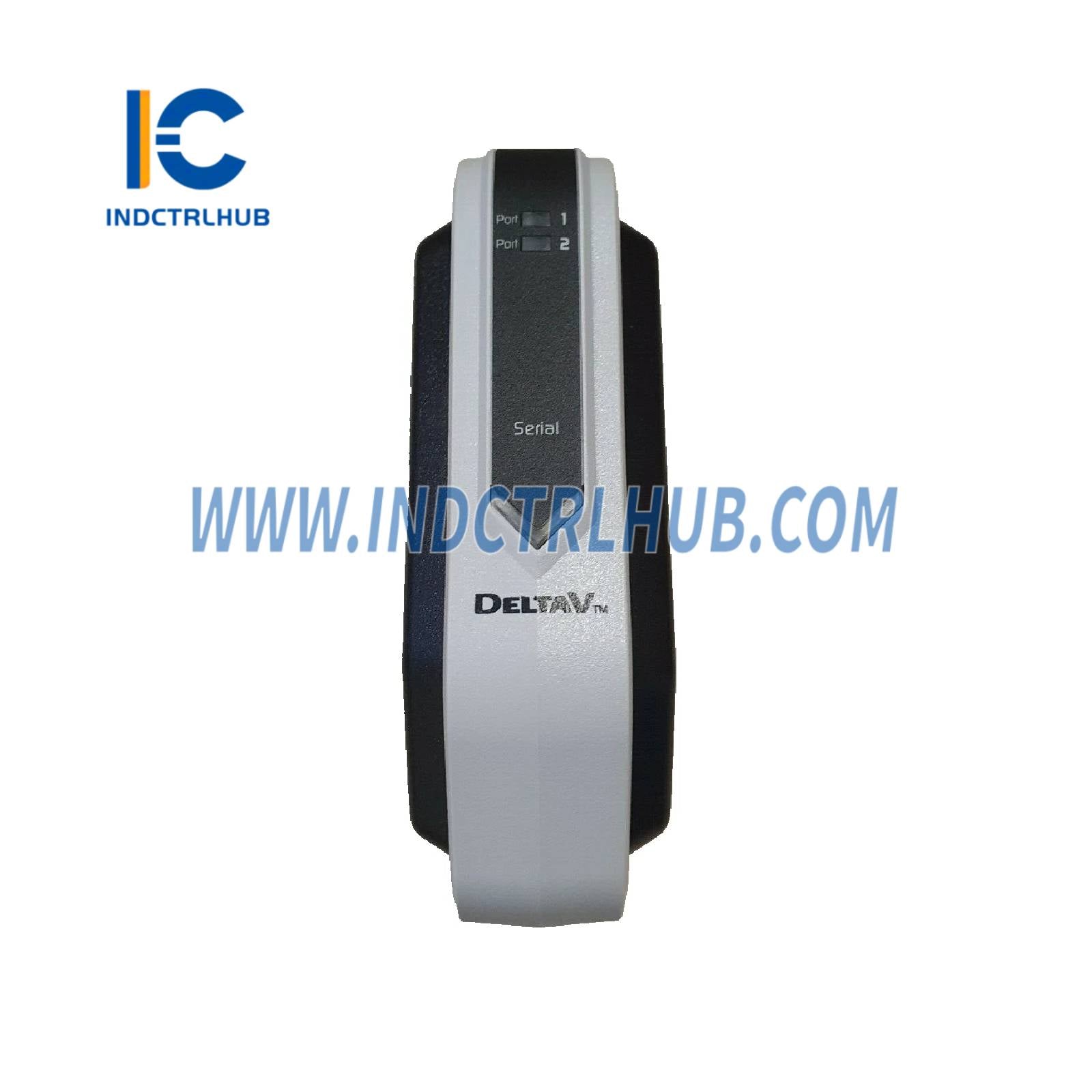

| Produkta veids | S sērijas sērijas interfeisa karte, 2 porti ar interfeisa termināļa bloku |
| Funkcija | Savieno DeltaV sistēmu ar ierīcēm ar sērijas protokoliem (piemēram, Modbus, Allen-Bradley Data Highway Plus) |
| Sistēmas saderība | DeltaV S sērijas kontrolieri (SX, SQ), DeltaV v11.3 un jaunāka versija |
| Iekļautās Komponentes | SE4006P2: 1 sērijas interfeisa karte (KJ3241X1-BK1), 1 simplex termināļa bloks; KJ4006X1-BD1: interfeisa termināļa bloks |
⚙️ Aparatūras specifikācijas
| Iezīme | Specifikācija |
|---|---|
| Sērijas portu skaits | 2 (uz KJ3241X1-BK1) |
| Portu tipi | RS232, RS422/485 pusduplekss, RS422/485 pilnduplekss (individuāli konfigurējams) |
| Datu kopu skaits | 32 (16 uz portu) |
| Izolācija | Katrs ports izolēts no sistēmas un viens no otra, ārēji zemēts |
| LocalBus barošana | 12 V DC pie 300 mA (KJ3241X1-BK1) |
| Lauka barošana (termināļa bloks) | 35 V DC pie 1 A (KJ4006X1-BD1) |
| Stiprināšana | Pievienojas jebkuram slotam 8-platu I/O nesējā |
| Termināļa bloka atslēgošana | Iestatīts atbilstoši uzstādītajai I/O kartei (KJ4006X1-BD1); rotējošā atslēgas sistēma nodrošina savietojamību |
🔌 Komunikācijas specifikācijas
| Iezīme | Specifikācija |
|---|---|
| Atbalstītie protokoli | Modbus RTU, Modbus ASCII (iepriekš instalēts); pielāgoti draiveri: Allen-Bradley Data Highway Plus, Mettler Weight Scale, Redundant Enhanced Modbus, Sartorius Weight Scale |
| Bauda ātrums | 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Paritāte | Pāra, nepāra, nav |
| Datu biti | 7 vai 8 |
| Pārtraukuma biti | 1 vai 2 |
| Atkārtojumu skaits | 0–255 |
| Ziņojuma laika limits | 100–25,500 ms (100 ms soļos) |
| Pārraides aizkave | 0–25,500 ms (100 ms soļos) |
| Nosūtīt izvades startēšanas laikā | Konfigurējams DeltaV Explorer, lai nosūtītu izvades saskarnes inicializācijas laikā |
| Modbus funkcijas | - Lasīšana: Coils, Input Status, Holding Registers, Input Registers - Rakstīšana: Single Coil, Holding Registers (viena, reģistra vai datu kopas režīmā) - Ievades dati nolasīti kā pilns datu kopums labākai veiktspējai |
🔁 Rezerves funkcijas
| Iezīme | Detaļas |
|---|---|
| Redundances opcija | Pieejams kā redundants pāris (modelis SE4036P2, nevis SE4006P2) ar redundantu termināļa bloku |
| Redundances iestatīšana | Automātiski noteikts DeltaV sistēmā; nepieciešams kalpa ierīce ar diviem seriālajiem portiem |
| Pārslēgšanās aktivizētāji | Aparatūras kļūme, komunikācijas zudums (lauka kabelis/kalpa porta problēmas), kartes noņemšana, vadības loģika, manuāla pārslēgšana caur Diagnostics Explorer |
| Pārslēgšanās laiks | Minimāls, process netraucēts; konfigurējams, lai atkārtoti nosūtītu izvades pārslēgšanās gadījumā |
| Rezerves darbība | Rezerves karte pārbauda vergu ierīci diagnostikas reģistram, lai apstiprinātu gatavību |
| Paziņojums | Operatoram paziņots par pārslēgšanos, izmantojot integritātes kļūdas trauksmi primārajā kartē |
| Nomaiņa | Automātiski aktivizēta rezerves karte; maināma pie strāvas drošās zonās, ievērojot bīstamo zonu procedūras |
🌡️ Vides specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Darba temperatūra | -40 līdz 70 °C (-40 līdz 158 °F) |
| Uzglabāšanas temperatūra | -40 līdz 85 °C (-40 līdz 185 °F) |
| Relatīvais mitrums | 5 līdz 95%, bez kondensāta |
| Gaisā esošie piesārņotāji | ISA-S71.04-1985 klase G3 |
| Aizsardzības klase | IP20 (KJ3241X1-BK1) |
| Trieciena slodze | 10 g ½ sinusa vilnis 11 ms |
| Vibrācija | KJ3241X1-BK1: 1 mm virsmas svārstības (5–16 Hz), 0.5 g (16–150 Hz) KJ4006X1-BD1: 1 mm virsmas svārstības (2–13.2 Hz), 0.7 g (13.2–150 Hz) |
✅ Sertifikāti
| Standarts | Detaļas |
|---|---|
| CE | EMC - EN 61326-1 |
| FM (ASV) | FM 3600, FM 3611; I klases 2. nodaļa, grupas A, B, C, D, T4; I klases 2. zona, AEx/Ex ec IIC Gc (KJ4006X1-BD1) |
| cFM (Kanāda) | CSA C22.2 Nr. 213, CSA C22.2 Nr. 1010.1; I klases 2. nodaļa, grupas A, B, C, D, T4; FM17CA0145U (KJ4006X1-BD1) |
| ATEX | II 3G Ex nA IIC T4 Gc (KJ3241X1-BK1, Nemko Nr. 11ATEX3029U); II 3G Ex ec IIC Gc (KJ4006X1-BD1, FM19ATEX0173U) |
| IEC-Ex | II 3G Ex ec IIC Gc (KJ4006X1-BD1, IECEx FMG 19.0019U) |
| UKEX | FM21UKEX0017U (KJ4006X1-BD1) |
| Jūras | IACS E10, ABS dizaina novērtējuma sertifikāts, DNV tipa apstiprinājuma sertifikāts |
| Uzstādīšanas instrukcijas | I klases 2. nodaļa: 12P1293 (KJ3241X1-BK1), 12P5402 (KJ4006X1-BD1) 2. zona: 12P2046 (KJ3241X1-BK1), 12P5404 (KJ4006X1-BD1) |
🛠️ Uzstādīšana un konfigurēšana
| Iezīme | Detaļas |
|---|---|
| Uzstādīšana | Pievienojas 8 platuma I/O nesējam; nav dipslēdžu; termināļa bloks noņemams tikai bez I/O kartes vai lauka vadiem (KJ4006X1-BD1) |
| Noņemšana/Ievietošana | KJ3241X1-BK1: Nevar noņemt/ievietot ar ieslēgtu sistēmas barošanu KJ4006X1-BD1: Termināļa bloku var pievienot/noņemt ar sistēmas barošanu, ja nav pieslēgta I/O karte vai lauka vadi |
| Konfigurācija | Automātiski noteikts ar DeltaV kontrolieri; konfigurēts caur DeltaV Explorer ar punktu un klikšķa saskarni |
| Datu apstrāde | - Tiešas moduļa-uz-datu kopas/reģistra atsauces kontroles signāliem - Apvienošanas modulis vairākiem reģistriem par 1 DST izmaksu - SCADA vērtības darba stacijām/historiem bez DST patēriņa |
| Apkope | Nav lietotāja apkalpojamu detaļu; kalibrācija nav nepieciešama |
📦 Pasūtīšanas informācija
| Apraksts | Modeļa numurs |
|---|---|
| S sērijas seriālā saskarnes karte, 2 porti (vienkāršs) | SE4006P2 (ietver KJ3241X1-BK1 un vienkāršu termināļa bloku) |
| Redundanta S sērijas seriālā saskarnes karte, 2 porti | SE4036P2 (ietver 2 saskarnes kartes un redundantu termināļa bloku) |

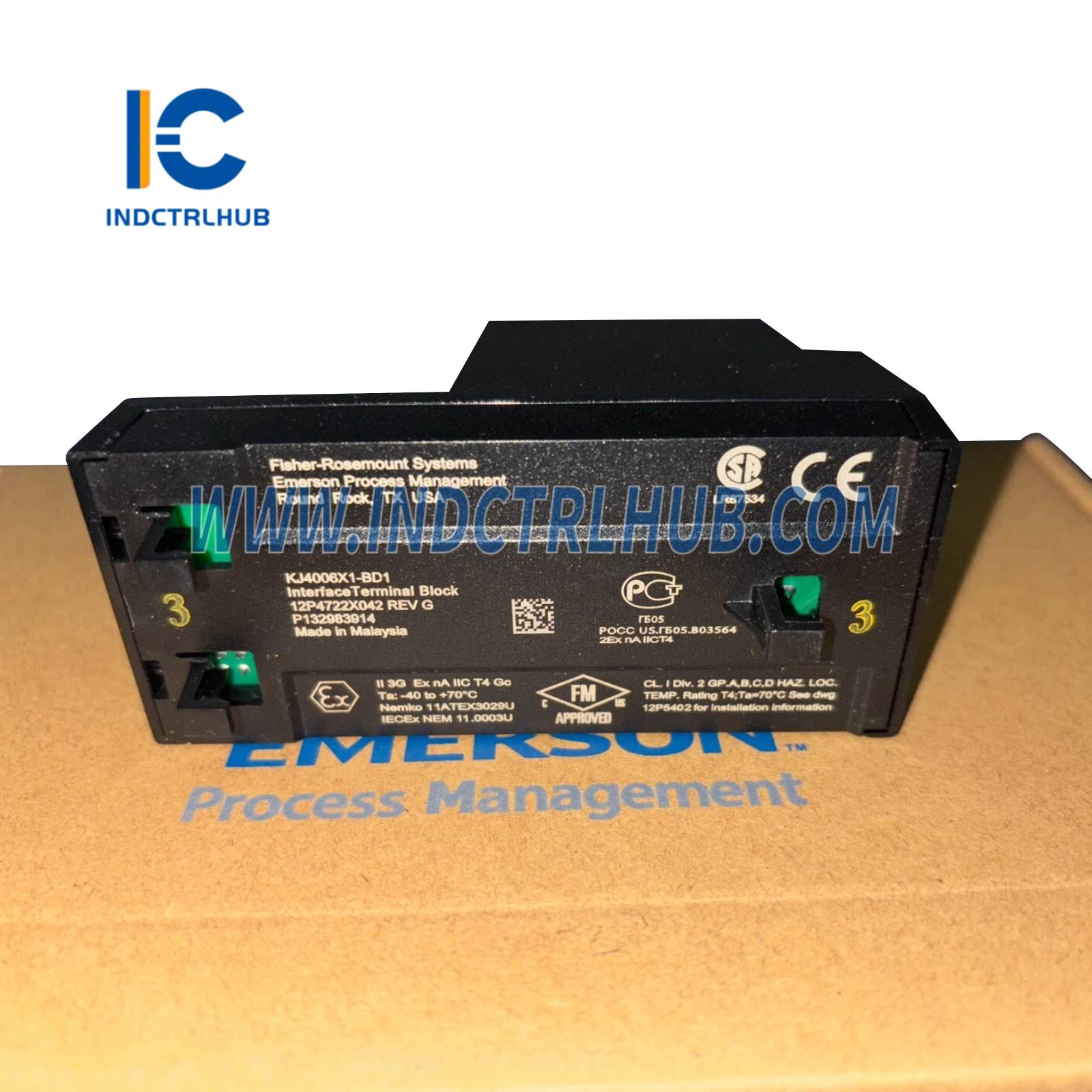

| Saskarnes termināļa bloks | KJ4006X1-BD1 |
📝 Papildu piezīmes
- Modbus atbalsts: Iepriekš instalēti Modbus RTU un ASCII draiveri; atbalsta meistara vai kalpa konfigurāciju katram portam.
- Pielāgoti draiveri: Pieejami no Emerson (piemēram, Allen-Bradley Data Highway Plus, Mettler/Sartorius svaru mēri); sazinieties ar vietējo pārdošanas biroju par pieejamību.
- Redundances ierobežojums: SE4006P2 ir vienkāršs; redundancei izmantojiet SE4036P2. Kalpu ierīcēm jāatbalsta divi seriālie porti redundanta darbībai.
- DST lietošana: Datu kopas var tieši atsaukt kontrolmoduļos vai apvienot ekonomiskai integrācijai; SCADA tagi nepatērē DST.
- Bīstamas zonas darbība: Ievērojiet specifiskas uzstādīšanas instrukcijas I klases 2. nodaļai (12P1293, 12P5402) un 2. zonai (12P2046, 12P5404).
- Savienojamība ar termināļa bloku: KJ4006X1-BD1 atslēgas pozīcijai jāatbilst KJ3241X1-BK1 pareizai uzstādīšanai.
