Product Description
Produkta detaļas
Vispārīga informācija
|
Ražotājs |
Emerson |
|---|---|
|
Modeļa/daļas numurs |

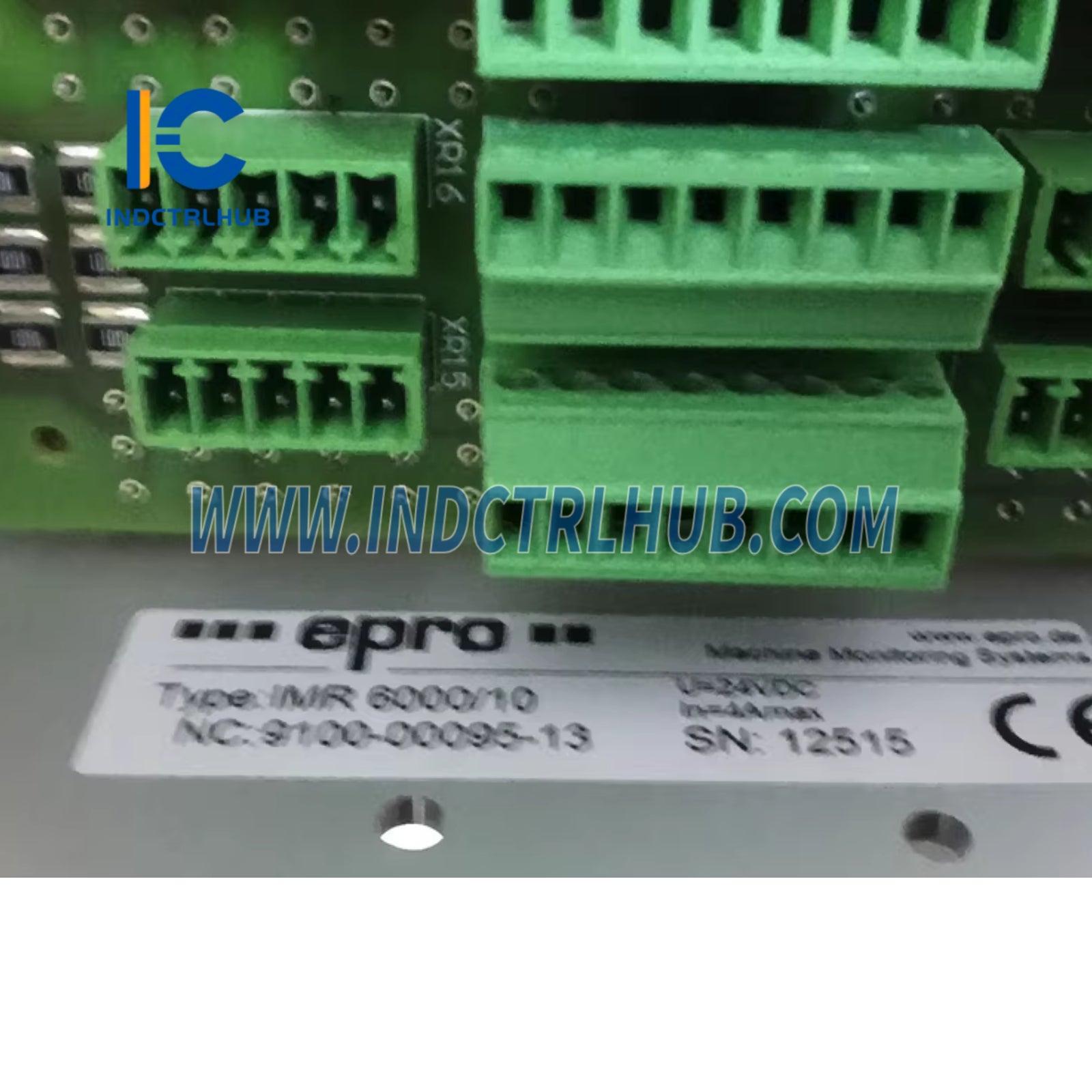

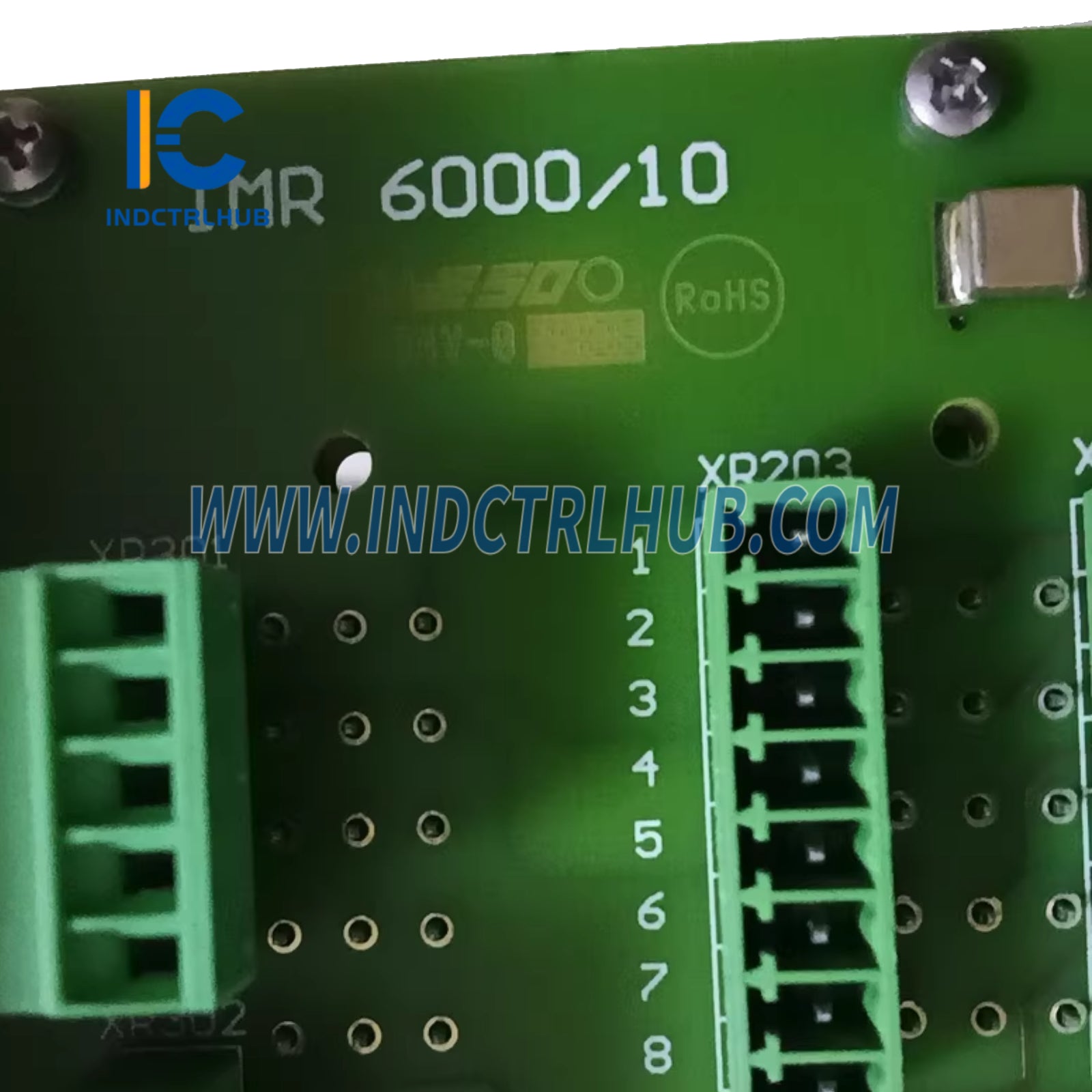

IMR6000/10 |
|
Apraksts |

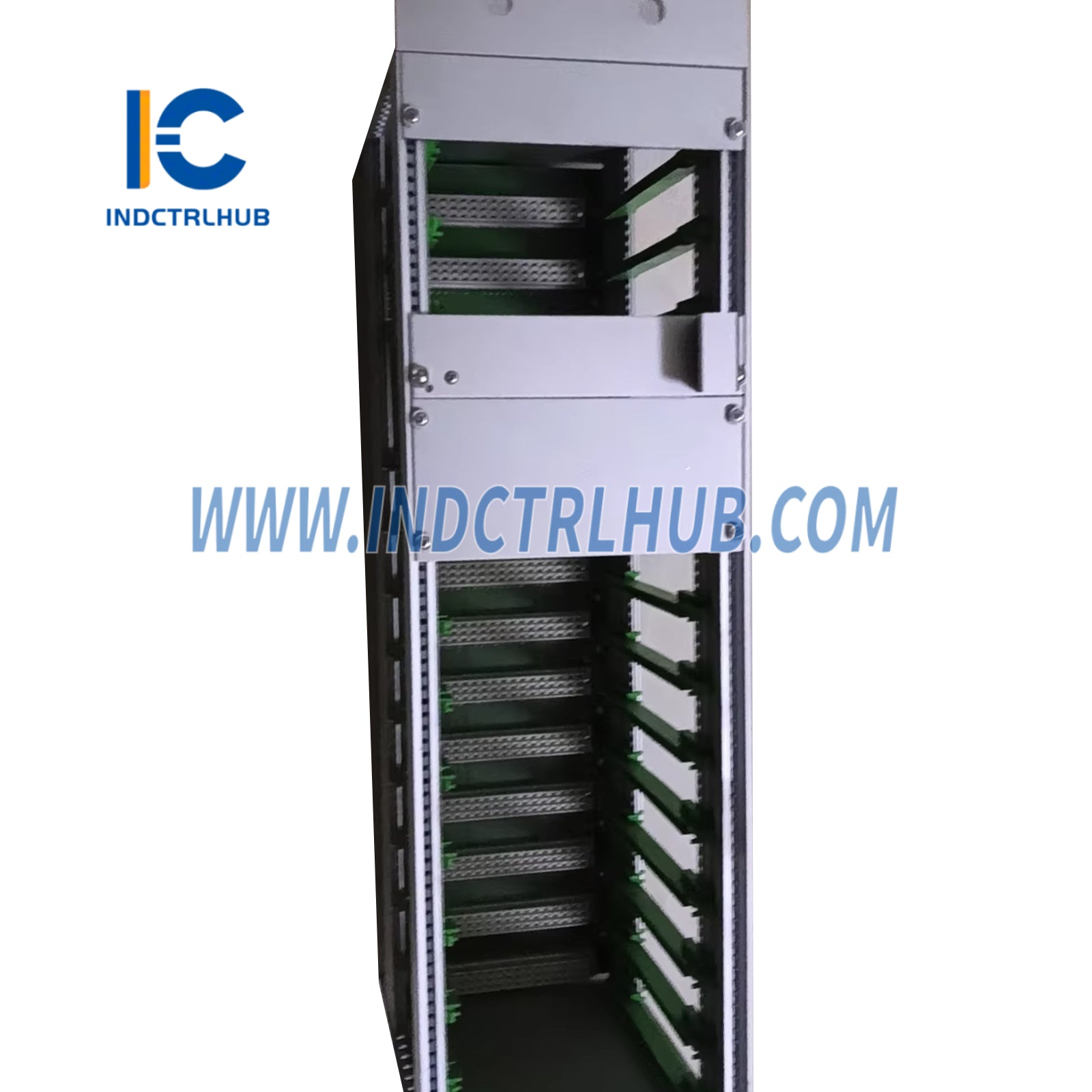

Sistēmas rāmis |
Specifikācijas
Sprieguma padeve
|
Iezīme |
Specifikācija |
|---|---|
|
Ieejas |
Divas redundantas, diodēm atdalītas ieejas |
|
Nominālais spriegums |
+24V ar kopēju zemi |
|
Sprieguma ieeja |
+24V UN+, +24V UB+ |
|
Kopējais atsauces punkts |
0V U−, GND |
|
Pieļaujamais sprieguma diapazons |
+18V līdz +31.2V |
|
Tipiska enerģijas patēriņš |
< 100 W |
|
Maksimālais pieļaujamais drošinātājs (ieejas strāva) |
4A (uz padevi) |
|
Iekšēji ģenerēts galvaniski atdalīts spriegums |
+24V |
|
Maksimālais iekšējā sprieguma jaudas līmenis |
2W |
|
Sprieguma padeves ieejas |
KFT saskaņā ar DIN 40 040 |
Piederumi
Signāla savienojumam un sprieguma padevei pavasara būris un skrūvju savienojuma spraudņi ir nepieciešami sistēmas rāmja aizmugurē.
• Pavasara būris savienojuma spraudņu komplekts (IMR6000/10 NC: 9510−00029)
• 45 spraudņi: FK−MCP 1,5/5−ST−3,5 (5 polu)
• 26 spraudņi: FK−MCP 1,5/8−ST−3,5 (8 polu)
• 2 spraudņi: FKC 2,5/5−STF−5 (5 polu, sprieguma padeve)
• Skrūvju savienojuma spraudņu komplekts (IMR6000/10 NC: 9510−00028)
• 45 spraudņi: MC 1,5/5−ST−3,5 (5 polu)
• 26 spraudņi: MC 1,5/8−ST−3,5 (8 polu)
• 2 spraudņi: FRONT−MSTB 2,5/5− STF−5 (5 polu, sprieguma padeve)
• 1 tiltiņš: ELB2 (2 polu, zeme)
Mehāniskais dizains
|
Iezīme |
Specifikācija |
|---|---|
|
Izmēri |
Skatīt zīmējumu |
|
Aizmugurējie elementi |
2 dzelteni LED (sprieguma padeve OK, +24V) |
|
Neto svars |
Aptuveni 2120 g |
|
Bruto svars |
Aptuveni 2680 g |
