Produkta detaļas
• Ražotājs: Emerson
• Modelis/daļas numurs: CON021+PR6423/003-030

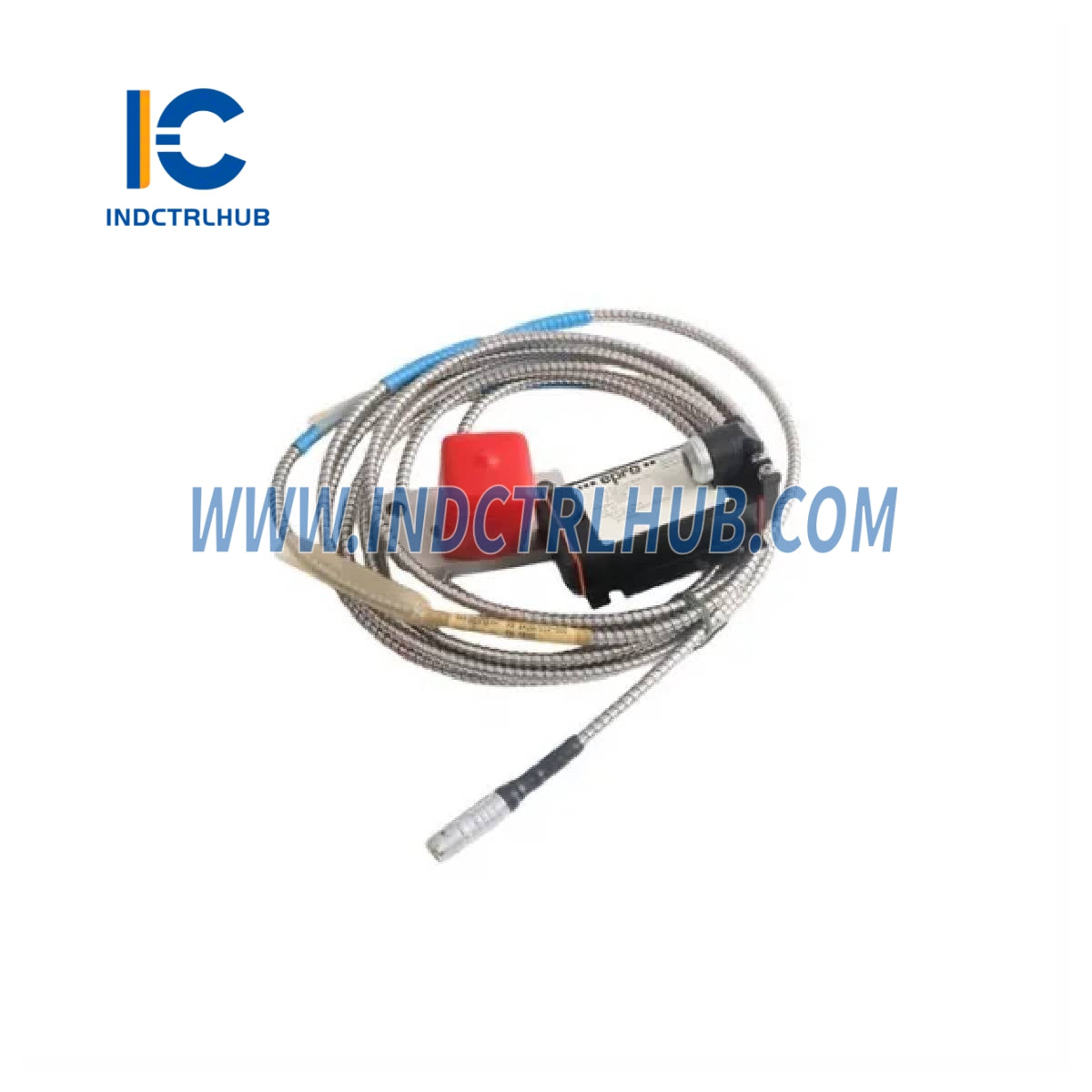

• Apraksts: Virpuļstrāvas signāla pārveidotājs ar 8mm virpuļstrāvas sensoru
CON021 – virpuļstrāvas signāla pārveidotājs
Dinamiskā veiktspēja
|
Atribūts |
Vērtība |
|---|---|
|
Frekvenču diapazons (-3 dB) |
0 līdz 20 000 Hz |
|
Pacelšanās laiks |
<15 µs |
|
Saderīgie sensori |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
Paplašināta diapazona lietošana |
CON021/91x-xxx (nepieciešams PR6425) |
Vides specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Darba temperatūras diapazons |
-30 līdz 100°C (-22 līdz 212°F) |
|
Trieciena un vibrācijas |
5g pie 60 Hz pie 25°C (77°F) |
|
Aizsardzības klase |
IP20 |
Jauda un elektrība
|
Atribūts |
Vērtība |
|---|---|
|
Barošanas sprieguma diapazons |
-23V līdz -32V (Izeja: -4V līdz -20V) |
|
-21V līdz -32V (izeja: -2V līdz -18V) |
Fiziskās specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Korpusa materiāls |
LMgSi 0.5 F22 |
|
Svars |
~120 grami (4,24 oz) |
|
Stiprināšana |
4 skrūves M5x20 (iekļautas) |
|
Savienojumi |
Pārvērstājs: pašbloķējošs Lemo spraudnis |
|
Barošana/izeja: skrūvju spailes (maks. 1.5mm² vads) |
Pasūtījuma informācija (CON021)
|
Modeļa numurs |
Sensoru tips |
Mērījumu diapazons |
Linearitātes kļūda |
|---|---|---|---|
|
CON021 |
PR6423 |
2.0mm (standarta diapazons) |
≤ 1.0% |
PR6423 – 8mm virpuļstrāvas sensors
Veiktspēja
|
Atribūts |
Vērtība |
|---|---|
|
Lineārais mērījumu diapazons |
2 mm (80 mils) |
|
Sākotnējais gaisa sprauga |
0.5 mm (20 mils) |
|
Inkrementālais skalas koeficients (ISF) |
8 V/mm (203.2 mV/mil) ± 5% (0 līdz 45°C) |
|
Novirze no labākās atbilstības līnijas (DSL) |
± 0.025 mm (± 1 mil) (0 līdz 45°C) |
Mērķis
|
Atribūts |
Vērtība |
|---|---|
|
Minimālais vārpstas diametrs |
25 mm (0.79”) |
|
Mērķa materiāls |
42CrMo4 (AISI/SAE 4140) standarts (citas materiālu iespējas pēc pieprasījuma) |
Vides un vispārējās specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Aizsardzības klase |
IP66 (IEC 60529) |
|
Darba temperatūras diapazons |
Sensors ar 1m kabeli: -35 līdz +180°C (-31 līdz 356°F) |
|
Kabelis & Savienotājs: -35 līdz +150°C (-31 līdz 302°F) |
|
|
Materiāls |
Sensora gals: PEEK (polietereterketons) |
|
Korpuss: nerūsējošais tērauds |
|
|
Kabelis: PTFE (politetrafluoretilēns) |
|
|
Savienotājs: misiņš, niķelēts |
|
|
Svars (Sensors + 1m kabelis) |
Aptuveni 100 grami (3,53 oz) |
Pasūtīšanas informācija (PR6423)
|
Gala diametrs |
Korpusa vītne |
Bruņots kabelis |
Modeļa Nr. |
|---|---|---|---|
|
8 mm |
M10x1 |
Nē |
PR6423/00 |
|
8 mm |
M10x1 |
Jā |
PR6423/01 |
|
8 mm |
M10x1 |
Jā* |
PR6423/03* |
|
8 mm |
3/8”-24 UNF |
Nē |
PR6423/10 |
|
8 mm |
3/8”-24 UNF |
Jā |
PR6423/11 |
|
8 mm |
3/8”-24 UNF |
Jā* |
PR6423/13* |
Bruņota kabeļa opcija reversajai montāžai, ja izvēlēts adaptera spraudnis.
Papildu pasūtīšanas iespējas
Korpusa vītņu iespējas
|
Modeļa Nr. |
Korpusa vītne |
|---|---|
|
PR6423/00 |
25 mm |
|
PR6423/01 |
35mm |
|
PR6423/10 |
45mm |
|
PR6423/11 |
55mm |
|
PR6423/03 |
65mm |
|
PR6423/13 |
75mm |
|
- |
85mm |
|
- |
95mm |
|
- |
105mm |
|
- |
115mm |
|
- |
155mm |
|
- |
195mm |
|
- |
Apgriezta uzstādīšana |
Adaptera spraudņa opcijas
|
Opcija |
Apraksts |
|---|---|
|
0 |
Ar adaptera spraudni |
|
1 |
Bez adaptera spraudņa |
Kabeļa garuma opcijas
|
Opcija |
Garums |
|---|---|
|
0 |
4.0m |
|
1 |
5.0m |
|
3 |
8.0m |
|
F |
9.0m |
|
4 |
10.0m |
Kabeļa gala iespējas
|
Opcija |
Apraksts |
|---|---|
|
0 |
Lemo* savienotājs |
|
1 |
Atvērts kabeļa gals |
