Product Description
Produkta detaļas

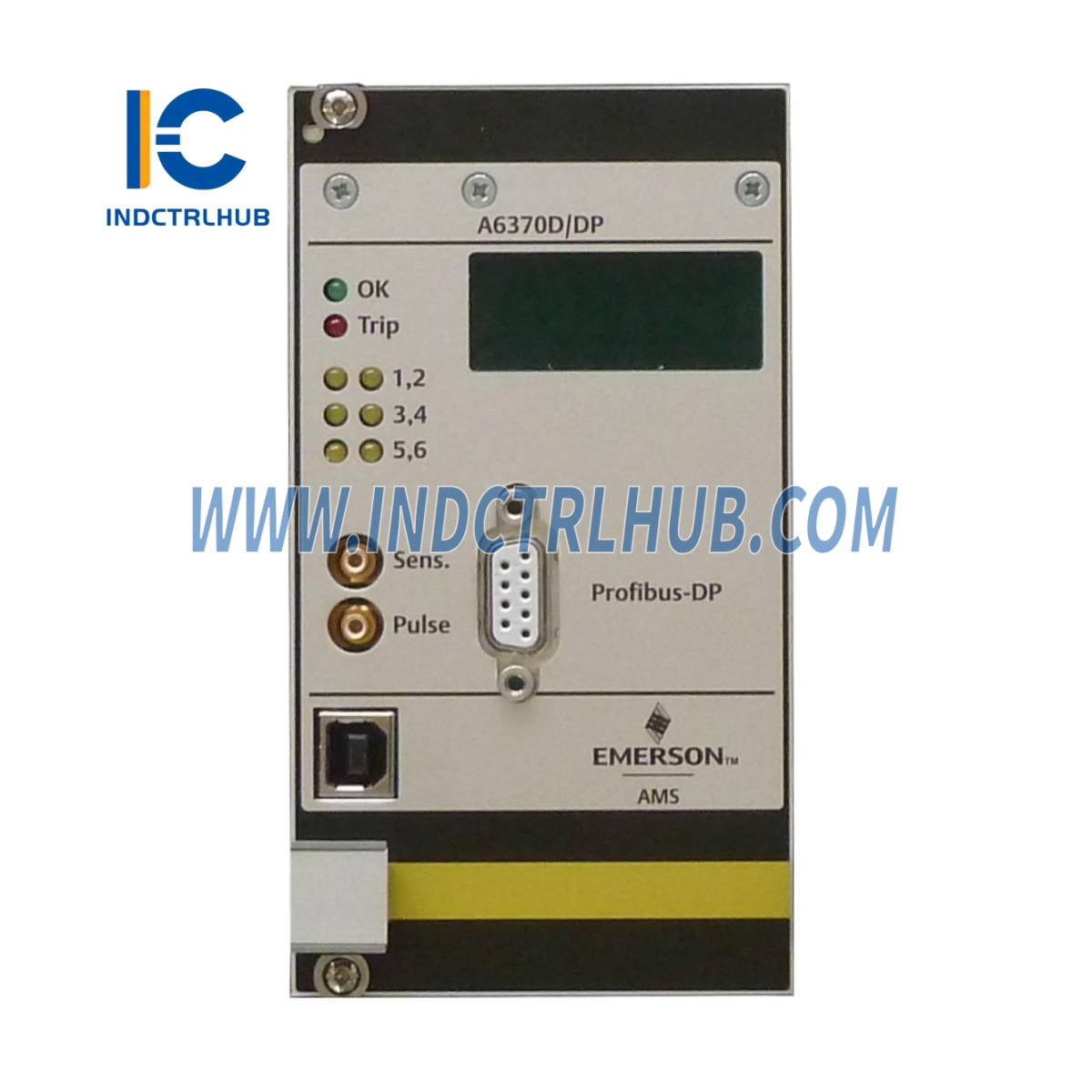

• Ražotājs: Emerson
• Modelis/daļas numurs: A6370
• Apraksts: Pārsnieguma aizsardzības monitors
Specifikācijas
Sensoru sprieguma padeve
|
Atribūts |
Vērtība |
|---|---|
|
Nominālais barošanas spriegums |
-24.5 V ±1.5V DC (Īssavienojuma drošs, galvaniski atdalīts) |
|
Maks. strāva |
35 mA |
Signāla ieeja – virpuļstrāvas un Halla elementu sensori
|
Atribūts |
Vērtība |
|---|---|
|
Ieejas signāla sprieguma diapazons |
0 V līdz 26 V (+/-) Aizsargāts pret apgrieztu polaritāti |
|
Robežu diapazons |
± 48 V |
|
Frekvenču diapazons |
0 līdz 20 kHz |
|
Ieejas pretestība |
Tipisks 100 kΩ |
Signāla ieeja – magnētiskie (VR) sensori
|
Atribūts |
Vērtība |
|---|---|
|
Ieejas signāla sprieguma diapazons |
Min. 1 Vpp, maks. 30 V RMS |
|
Frekvenču diapazons |
0 līdz 20 kHz |
|
Ieejas pretestība |
Tipisks 18 kΩ |
Digitālais ieejas signāls (atpakaļplāksne)
|
Atribūts |
Vērtība |
|---|---|
|
Ieeju skaits |
4 (Galvaniski atdalīts ar kopēju zemi) |
|
Loģikas zems līmenis |
0 V līdz 5 V |
|
Loģiskā augstā līmeņa signāls |
13 V līdz 31 V, atvērts |
|
Ieejas pretestība |
Tipiski 6.8 kΩ |
Strāvas izeja (atpakaļplāksne)
|
Atribūts |
Vērtība |
|---|---|
|
Izeju skaits |
2 (elektriski izolēti ar kopēju zemi) |
|
Darbības rādiuss |
0/4 līdz 20 mA vai 20 līdz 4/0 mA |
|
Precizitāte |
±1% no pilna mēroga |
|
Maksimālais slodzes |
<500 Ω |
|
Maks. izejas strāva |
20 mA |
Vides un vispārējās specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Aizsardzības klase |
IP20 (stenda montāža) / IP00 (citādi) |
|
Konformālais pārklājums |
Gaisa piesārņojuma izturība (ISA-S71.04-1985, klase G3) |
|
Darba temperatūra |
-20°C līdz +65°C (-4°F līdz 149°F) |
|
Uzglabāšanas temperatūra |
-40°C līdz +70°C (-40°F līdz 158°F) |
|
Relatīvais mitrums |
5 līdz 95% bez kondensāta |
|
Vibrācija |
0.15mm (0.591in), 20 m/s², 58 līdz 62Hz līdz 150Hz (IEC 60068-2-6) |
|
Trieciena slodze |
100 m/s², 6ms (IEC 60068-2-27) |
|
Darba augstums |
<5000 m virs jūras līmeņa |
Savienotāja specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Kartes slota tips |
F48 sieviešu (IEC 60603-2) |
|
Skrūvju spailes |
0.2 līdz 2.5 mm², max. 4 mm² (lokans/ciets kabelis) |
|
SUB-D savienotājs |
SUB-D 9 un SUB-D 25 ar ekrānu, UNC 4-40 skrūvju bloķēšana |
Fiziskās dimensijas un svars
|
Atribūts |
Vērtība |
|---|---|
|
Izmēri (PxAxD) |
211 x 130 x 43 mm (8.31 x 5.12 x 1.70 in) |
|
Svars |
Aptuveni 490g (1.080 lbs) (bez iepakojuma) |
|
Standarta atbilstība |
IEC 60297 |
