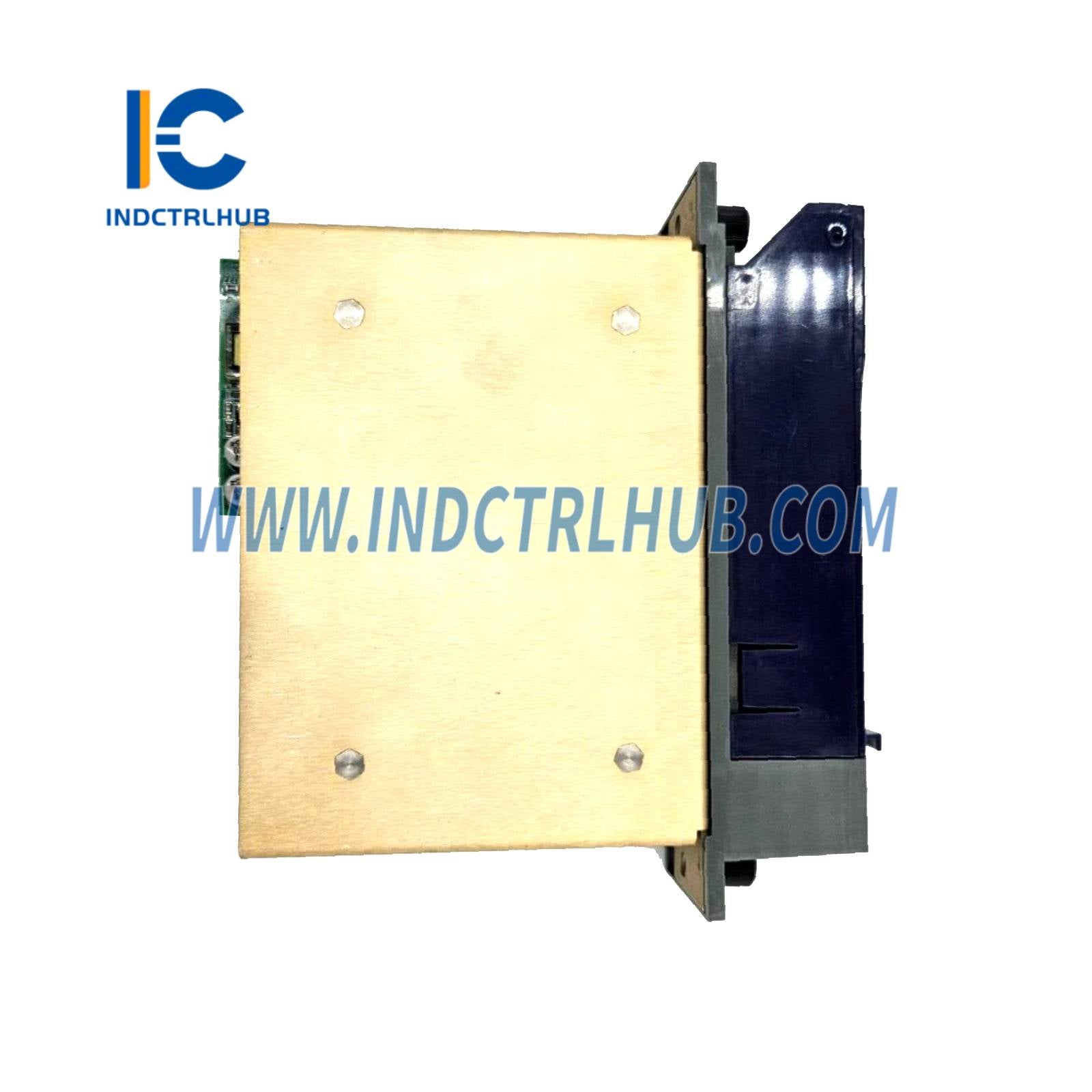

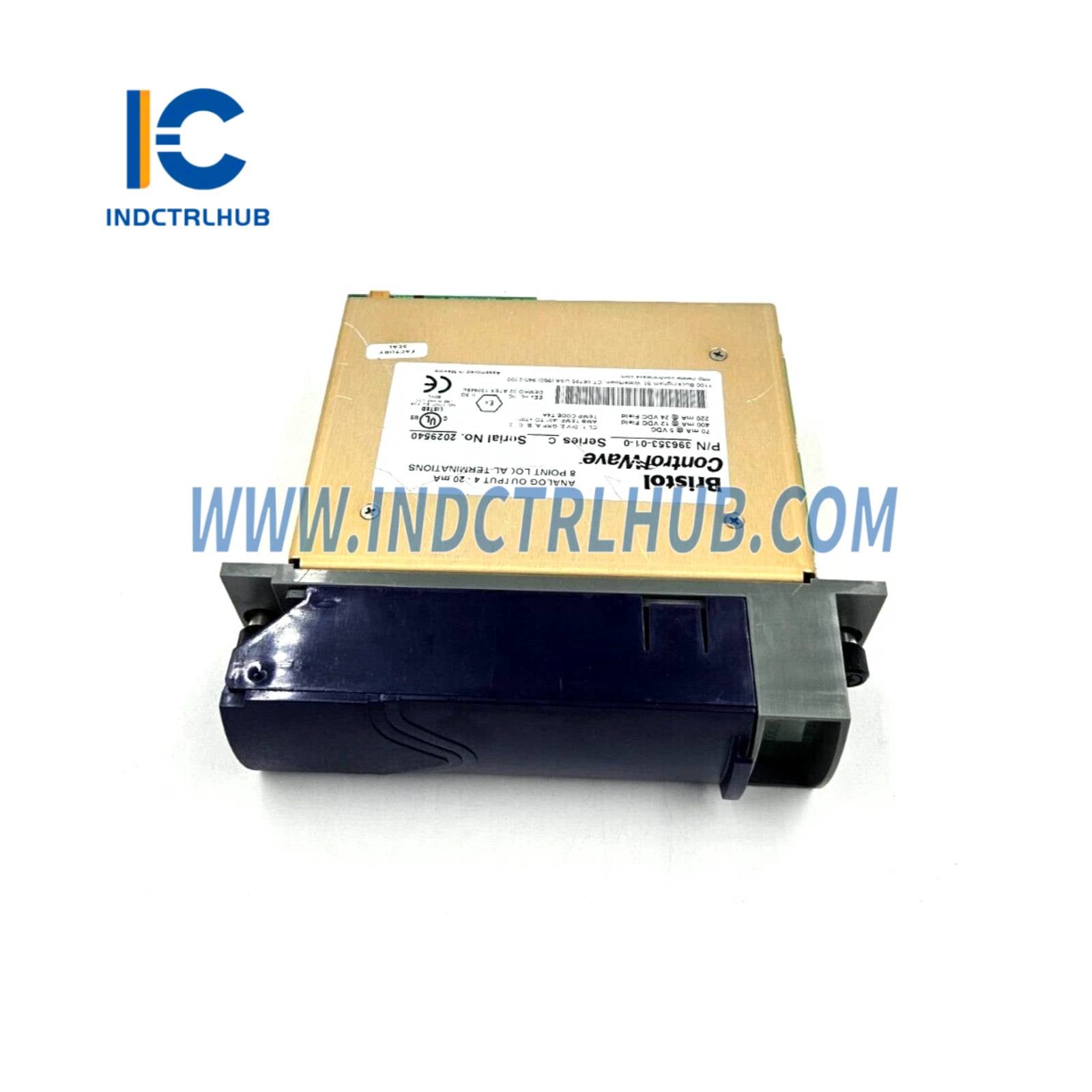

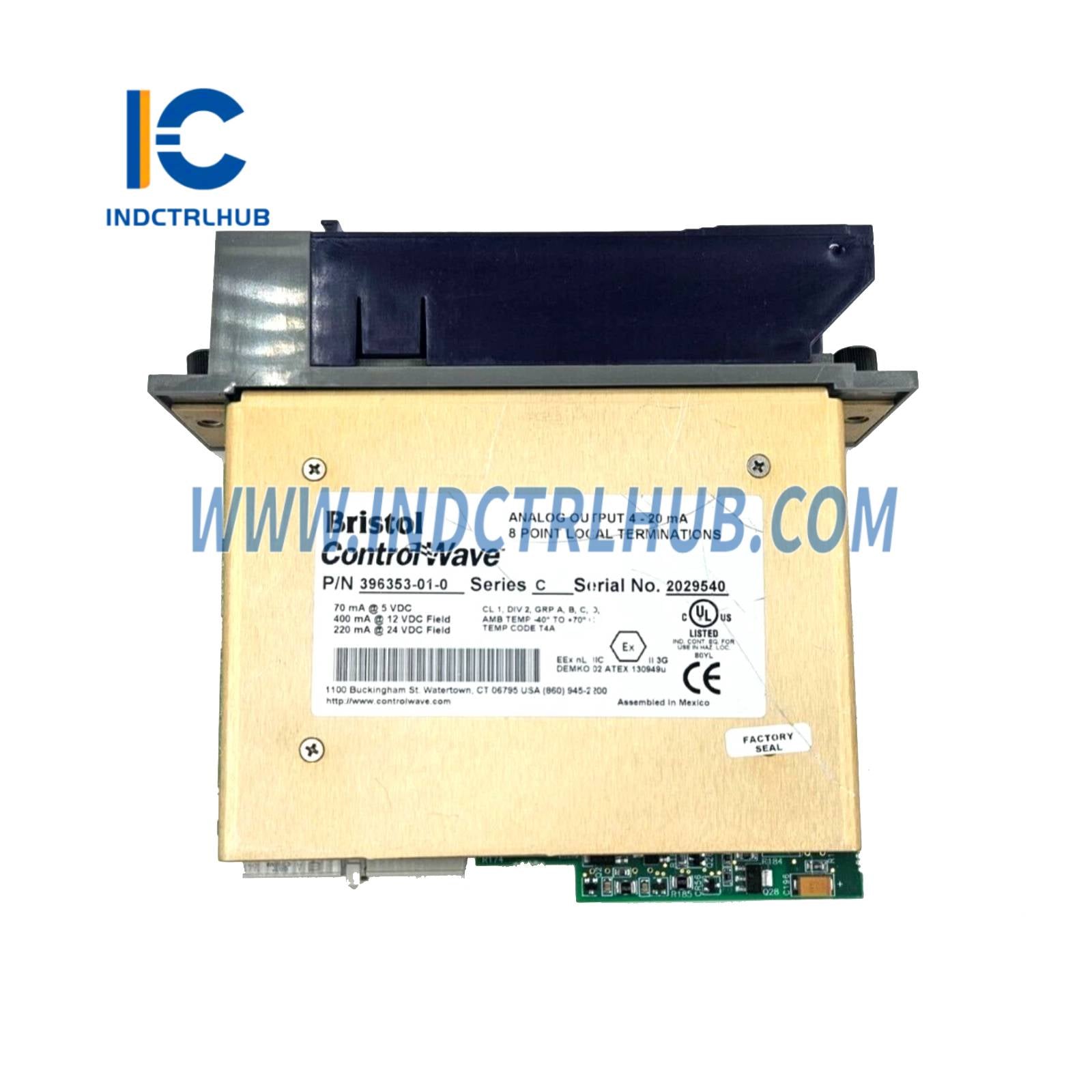

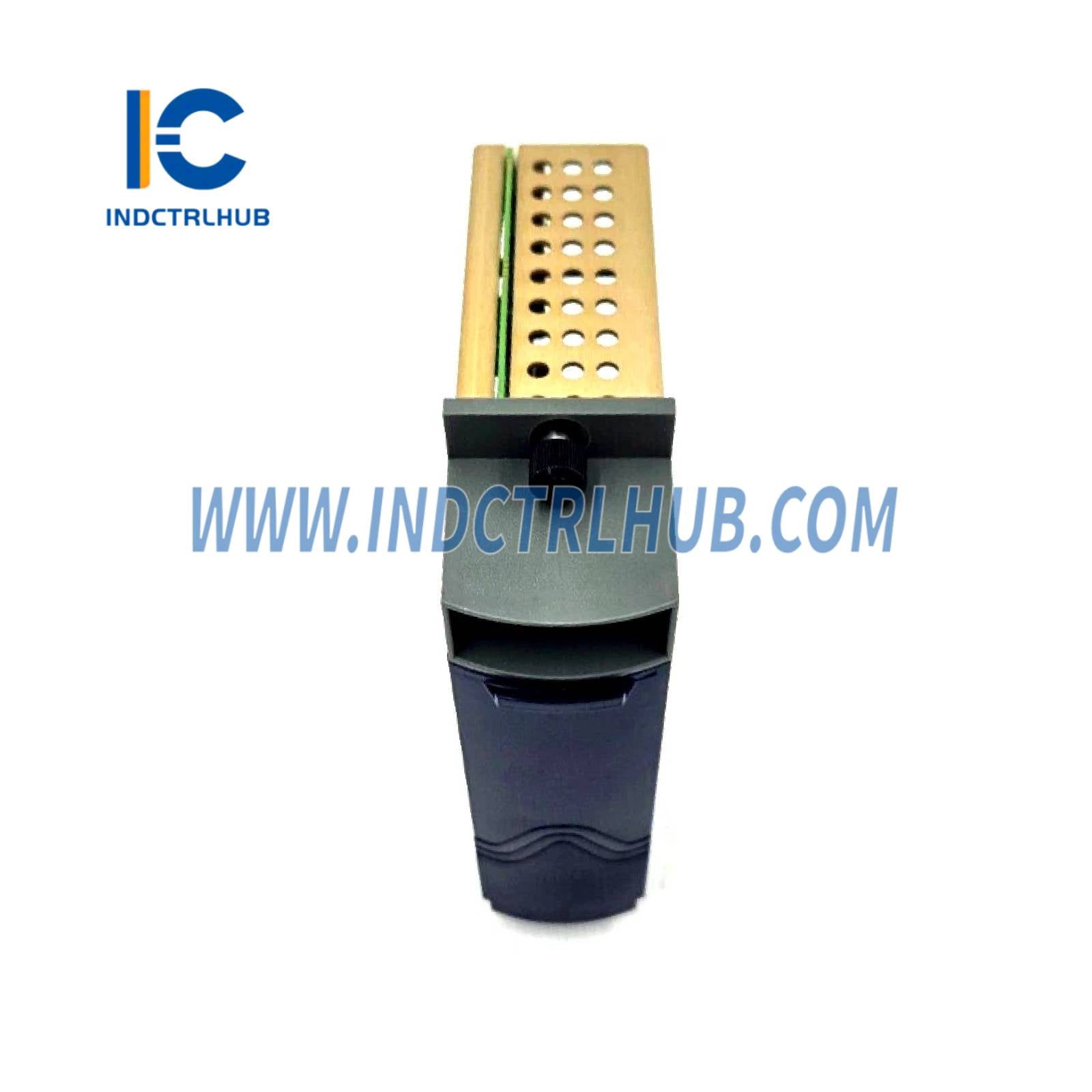

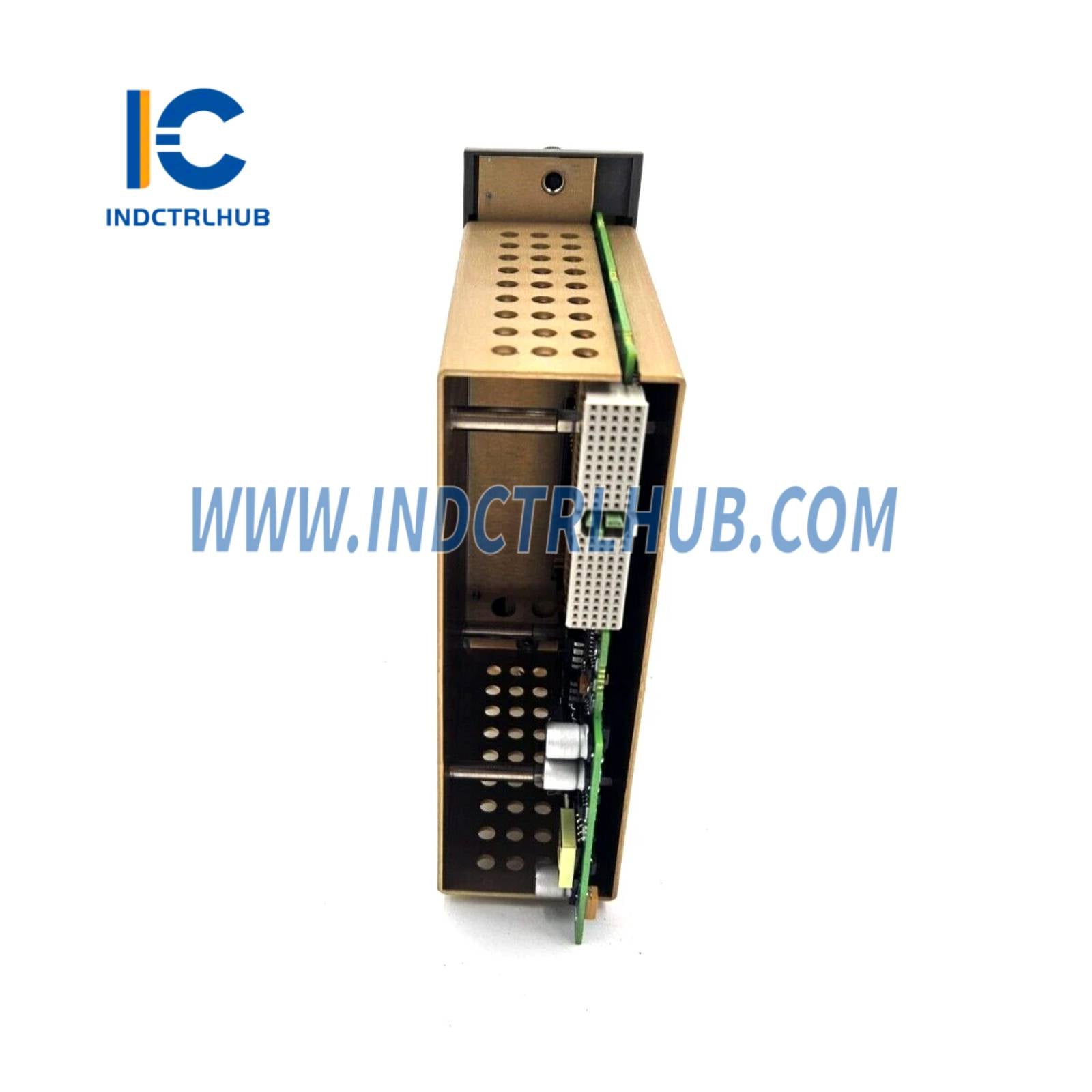

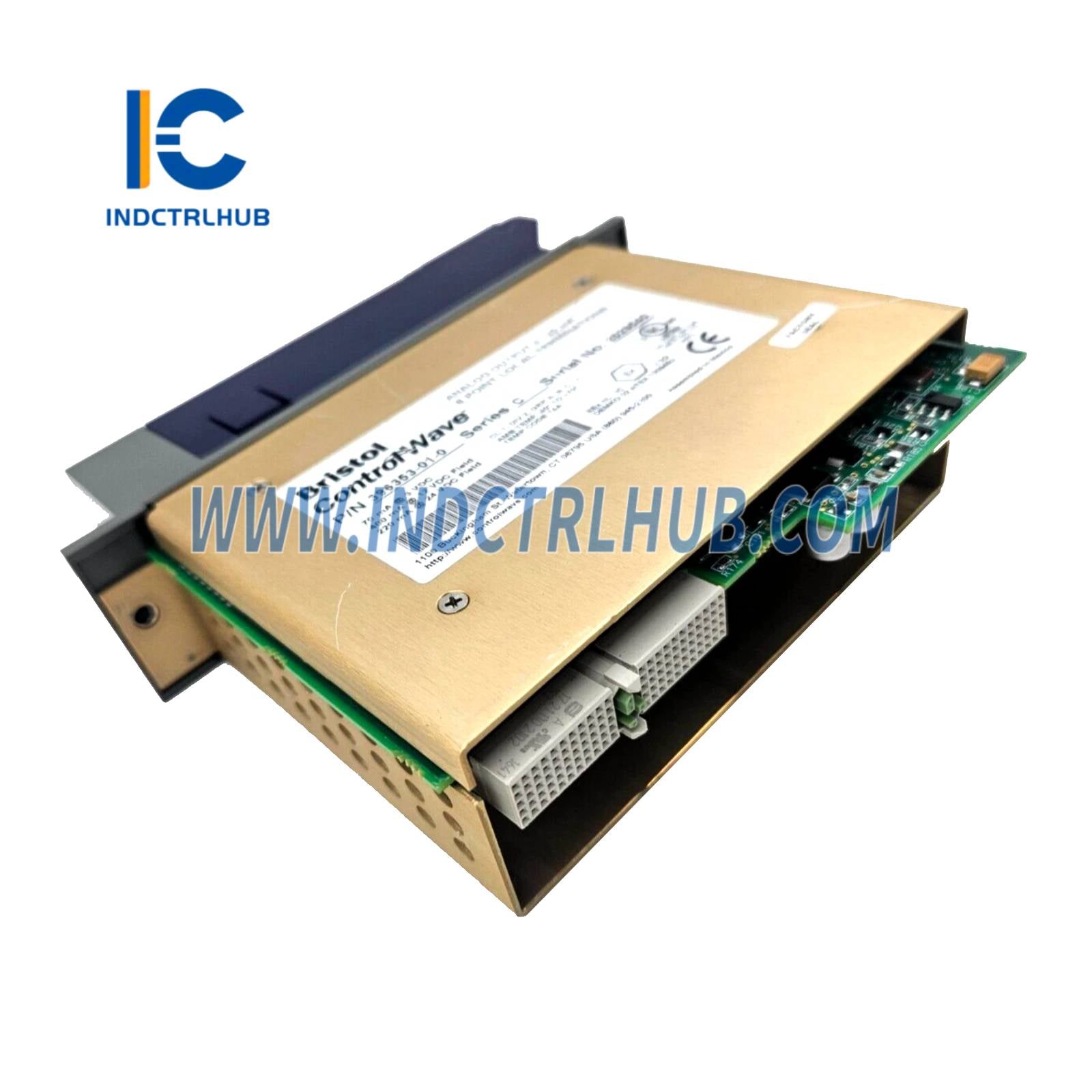

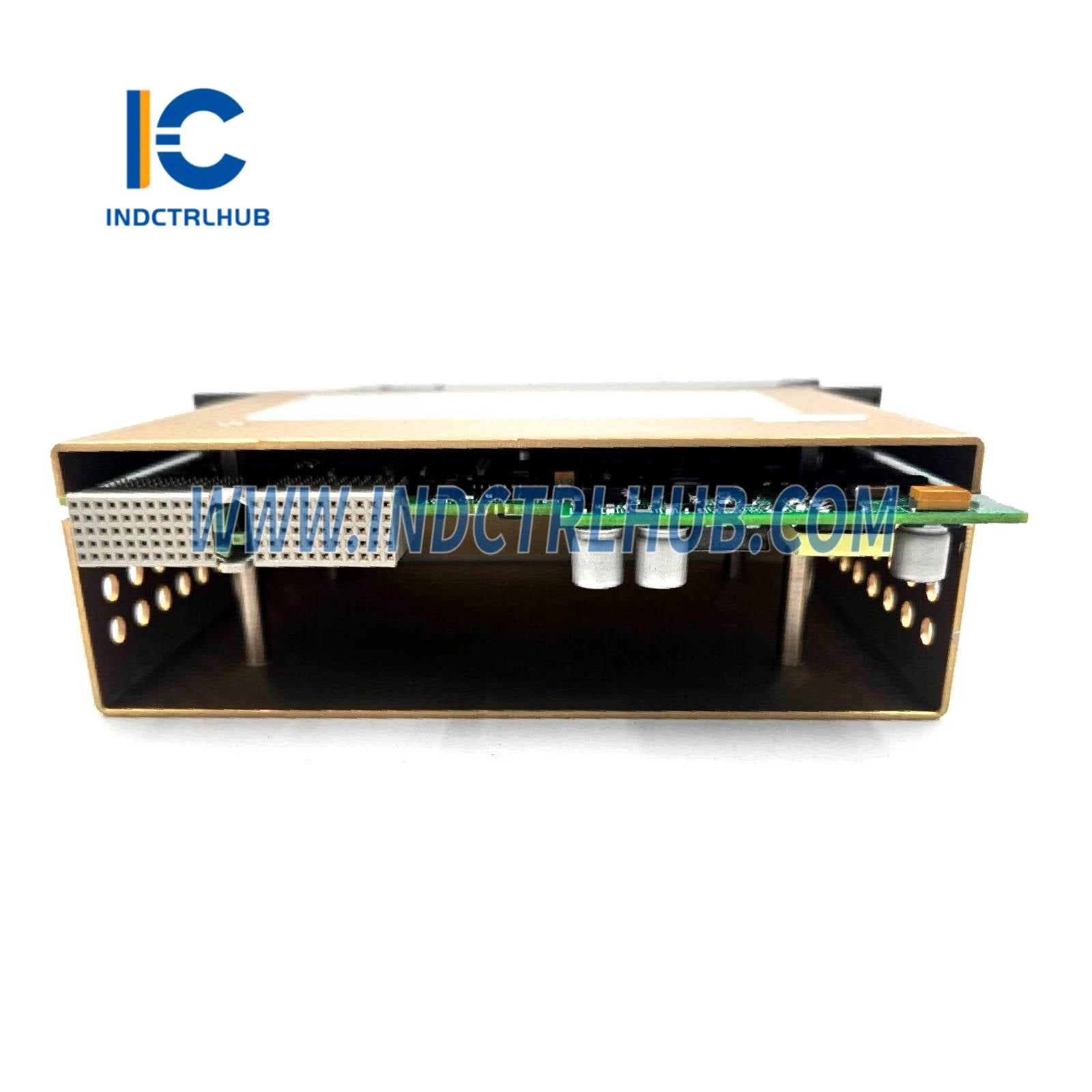

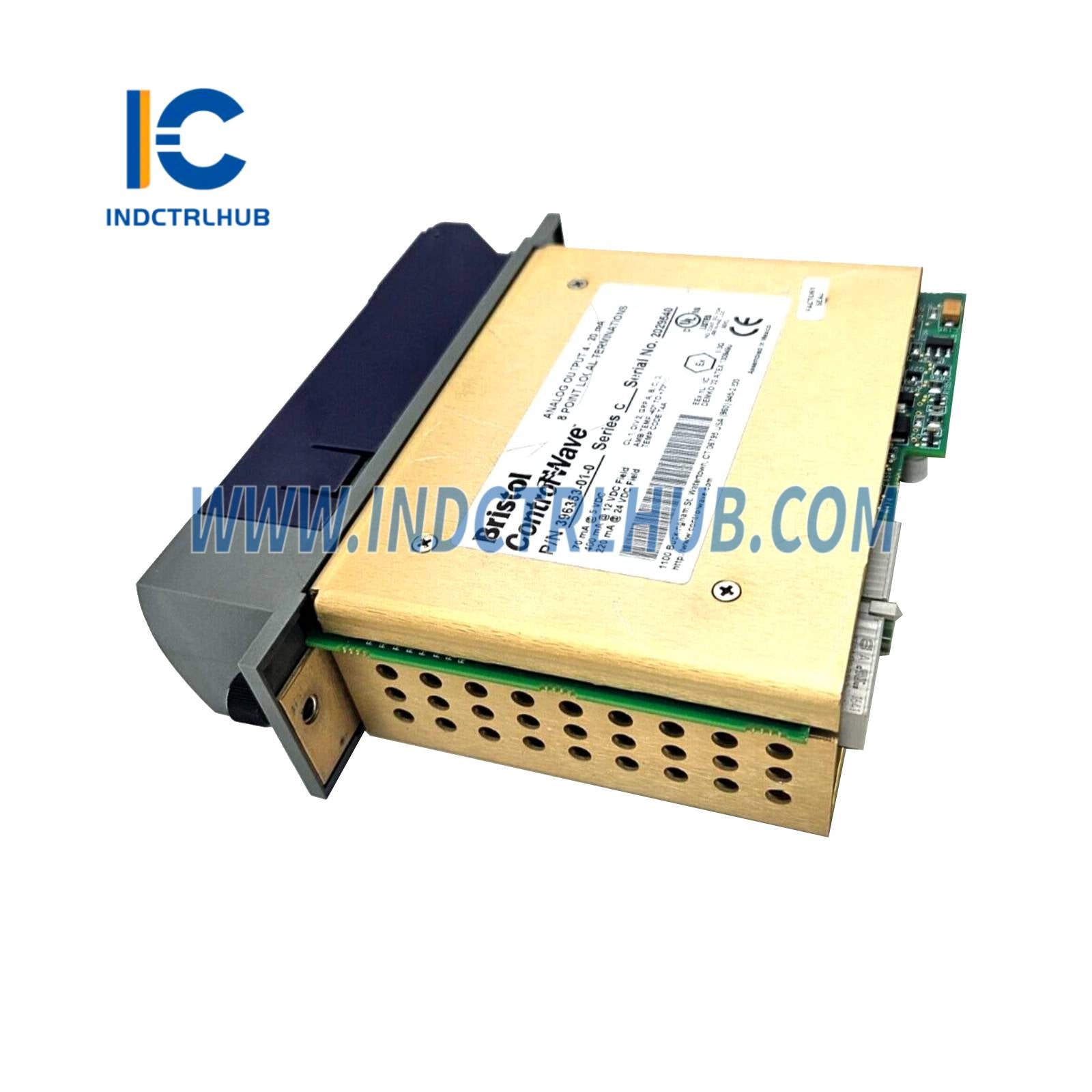

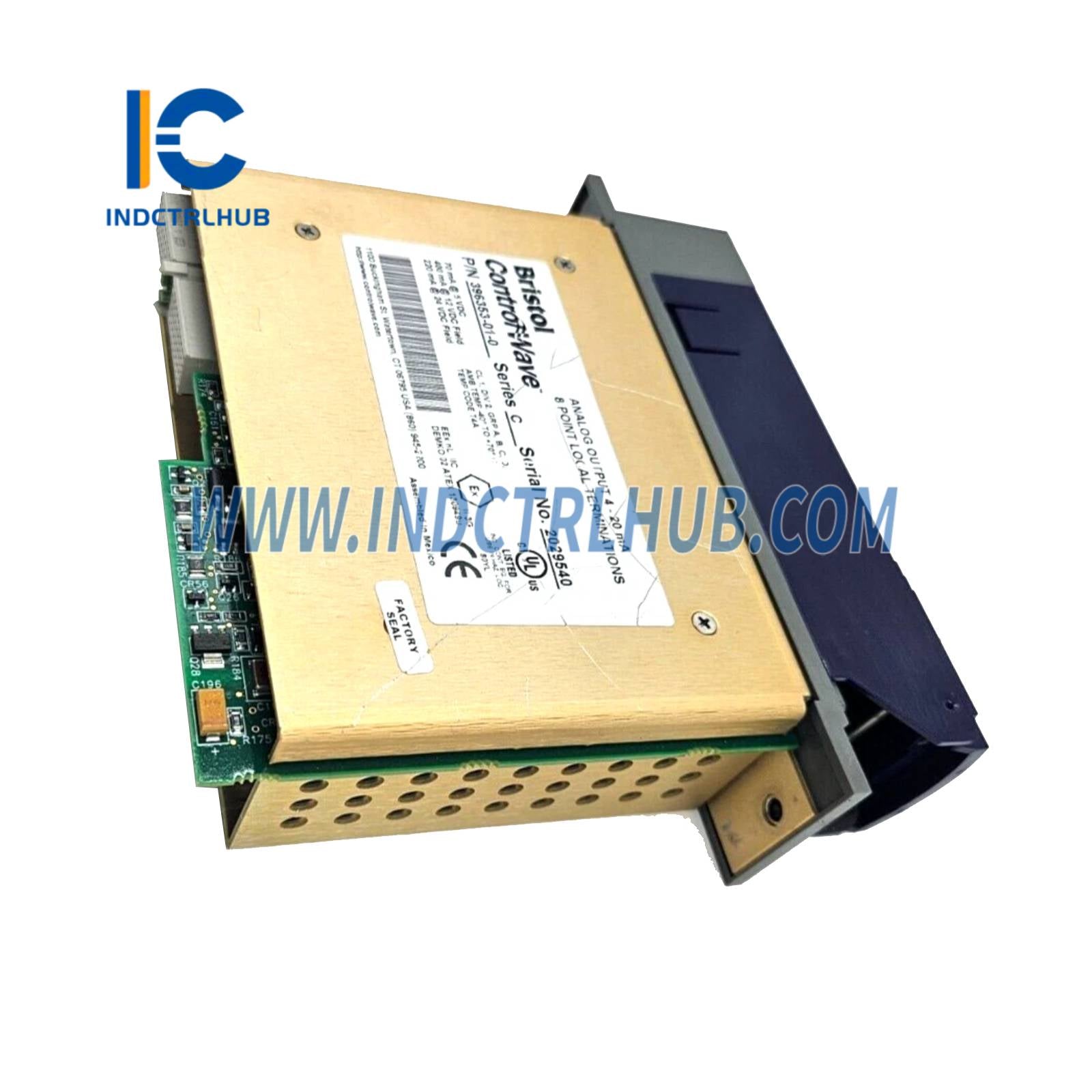

Emerson 396353-01-0 ControlWave Digitālā Izejas Modulis
- Ražotājs: Emerson
- Modelis/Daļas Numurs: 396353-01-0
- Apraksts: ControlWave Digitālā Izejas Modulis, 16 Kanāli, Neizolēts, Vietējā Terminācija
Pārskats
- Emerson 396353-01-0 ir digitālā izejas modulis ControlWave programmējamo automatizācijas kontrolieru (PAC) un attālo terminālu vienību (RTU) sērijai. Tas nodrošina 16 neizolētus digitālos izejas kanālus lauka ierīču, piemēram, releju, solenoīdu vai aktuatoru vadībai. Modulis ir paredzēts rūpnieciskās automatizācijas lietojumiem, tostarp naftas un gāzes, ūdens attīrīšanas un ražošanas nozarēs, nodrošinot uzticamu kontroli izkliedētās sistēmās.
Tehniskās Specifikācijas
| Specifikācija | Detaļas |
|---|---|
| Modelis | 396353-01-0 |
| Sērija | ControlWave |
| Tips | Digitālā Izejas Modulis, Neizolēts |
| Kanāli | 16 digitālie izejas kanāli |
| Izejas Tips | Atvērts drenāžas, ieplūstošs, 24 VDC nominālais |
| Izejas Sprieguma Diapazons | 10.7 līdz 30 VDC |
| Izejas Strāva | 500 mA maksimāli uz kanālu, kopā 8 A |
| Izolācija | Neizolēts, kopējā zeme |
| Terminācija | Vietējā terminācija caur termināļu blokiem |
| Enerģijas Patēriņš | 1.5 W tipiski (izņemot lauka ierīces) |
| Darbības Temperatūra | -40°C līdz +70°C |
| Uzglabāšanas Temperatūra | -40°C līdz +85°C |
| Relatīvais Mitrums | 5% līdz 95%, bez kondensāta |
| Aizsardzības Pakāpe | IP20 |
| Gaisa Piesārņotāji | ISA-S71.04-1985 G3 klase, konformālais pārklājums |
| Montāža | DIN sliede vai paneļa stiprinājums, uz ControlWave šasijas |
| Svars | Aptuveni 0.4 kg |
| Sertifikāti | CE, CSA, ATEX, IECEx (2. zona) |
| Sistēmas Saderība | ControlWave Micro, ControlWave Express, ControlWave EFM |
Papildu Informācija
- Funkcionalitāte: 396353-01-0 nodrošina 16 digitālos izejas kanālus, katrs spējīgs ieplūst līdz 500 mA pie 24 VDC, lai vadītu ārējās ierīces, piemēram, relejus vai vārstus. Izejas ir savienotas caur vietējiem termināļu blokiem vienkāršai vadu pieslēgšanai. Modulis savienojas ar ControlWave CPU caur sistēmas autobusu, atbalstot protokolus kā Modbus, DNP3 un BSAP. To programmē, izmantojot ControlWave Designer programmatūru ar ACCOL III funkciju bloku bibliotēku efektīvai konfigurācijai un diagnostikai.
- Vides Izturība: Izstrādāts skarbiem rūpnieciskās vides apstākļiem, modulis ir aprīkots ar konformālo pārklājumu, lai aizsargātu pret gaisa piesārņotājiem, un darbojas uzticami ekstremālos temperatūras, trieciena un vibrācijas apstākļos. Tas ir sertificēts 2. zonas bīstamām vietām saskaņā ar ATEX un IECEx standartiem, ar uzstādīšanas vadlīnijām pēc IEC EN 60079-14.
