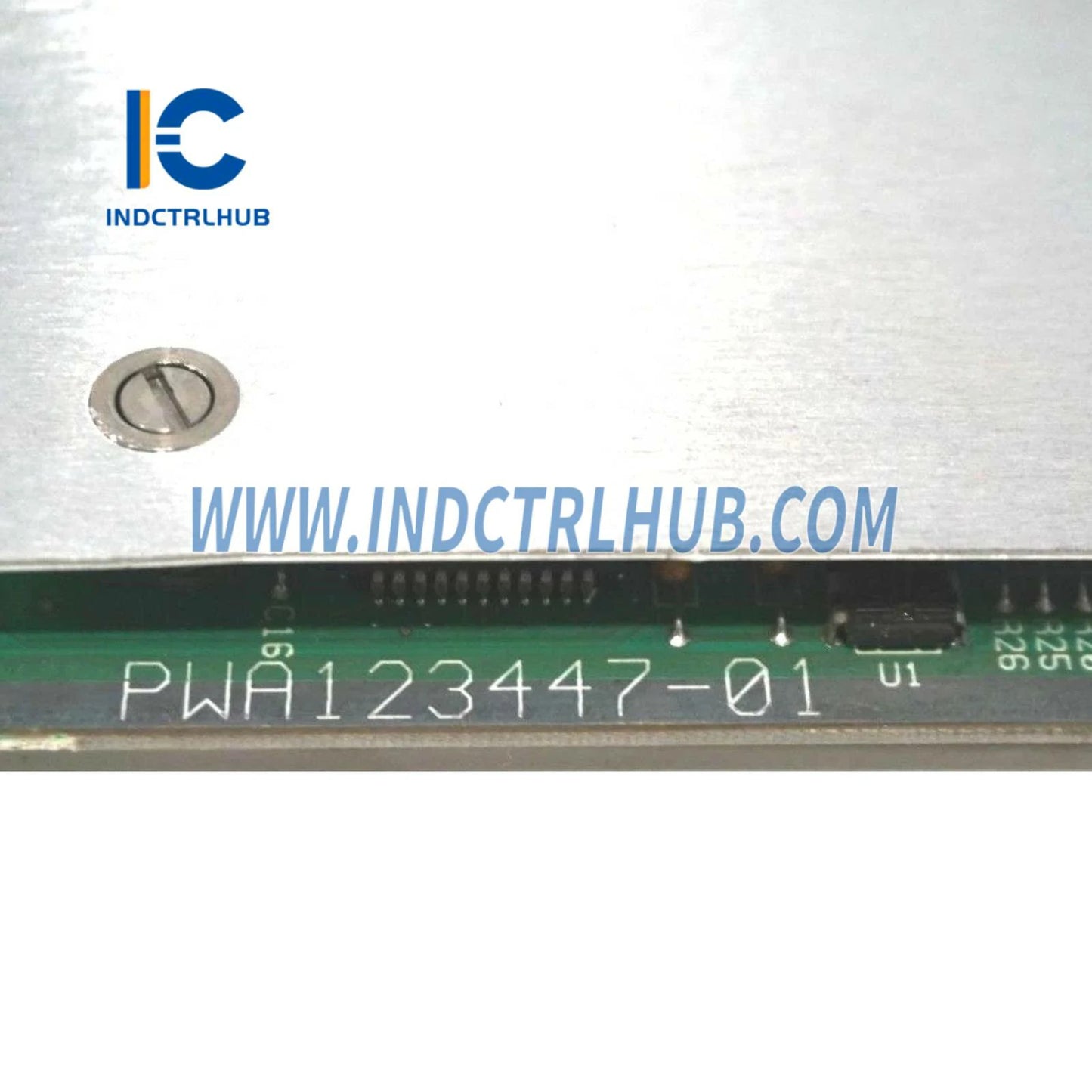

Bently Nevada PWA123447-01 TDIX saskarnes modulis

Bently Nevada PWA123447-01 TDIX modulis

Transient Data Interface eXtended (TDIX) modulis, izstrādāts ātrdarbīgai datu iegūšanai Bently Nevada uzraudzības sistēmās. PWA123447-01 uztver pārejošos vibrācijas notikumus, palaišanas/apturēšanas datus un dinamisko mašīnu uzvedību, nodrošinot uzlabotu diagnostiku un pamatcēloņu analīzi 3300 XL un 3500 sērijas uzstādījumos.

📊 TDIX moduļa specifikācijas

Daļas numurs: PWA123447-01
Moduļa tips: Transient Data Interface eXtended (TDIX)
Sistēmas saderība: 3300 XL un 3500 sērijas statīvi
Datu iegūšana: Ātrdarbīga pārejošo datu uztveršana
Paraugu ņemšanas ātrums: Līdz 40 kHz katrā kanālā
Ieejas kanāli: Vairāki vienlaicīgi kanāli
Bufera atmiņa: Liels apļveida buferis nepārtrauktai ierakstīšanai
Trigera režīmi: Līmeņa, izmaiņu ātruma, ārējais, manuālais
Datu formāts: Laika domēna viļņveida formāti, FFT spektri
Saziņa: Ethernet TCP/IP, patentēts protokols
Barošanas ieeja: 25 VDC no statīva aizmugures plāksnes
Darbības diapazons: -30°C līdz +65°C
Montāža: 3300/3500 statīva slotu uzstādīšana
Standarti: API 670, CE, UL

🎯 Pārejošo datu iegūšanas filozofija

Stabilas vibrācijas uzraudzība fiksē kopējo mašīnas stāvokli, bet pārejošie notikumi — palaišanas, apturēšanas, slodzes maiņas, traucējumi — atklāj kritisku diagnostikas informāciju, kas nav pieejama normālas darbības laikā. TDIX modulis nepārtraukti buferē ātrdarbīgos datus no visiem uzraudzītajiem kanāliem, uztverot pilnīgus pārejošos notikumus, kad tie tiek aktivizēti trauksmes stāvokļos, operatora komandās vai ārējos signālos.

Šī pārejošo datu uztveršanas spēja pārvērš uzraudzības sistēmas no vienkāršām trauksmes ierīcēm par jaudīgiem diagnostikas rīkiem. Inženieri var analizēt palaišanas vibrācijas modeļus, lai atklātu berzi, pārskatīt apturēšanas datus, lai identificētu gultņu problēmas, un izpētīt traucējumu notikumus, lai noteiktu pamatcēloņus — izmantojot faktiskos mašīnas datus, nevis minējumus.

🏭 Uzlabotas diagnostikas pielietojumi

Palaišanas analīze: Uztver pilnīgas vibrācijas parakstus mašīnas paātrināšanās laikā no nulles līdz darba ātrumam. TDIX ieraksta datus visā ātruma diapazonā, ļaujot identificēt kritiskos ātrumus, rezonanses un pārejošās berzes, kas notiek tikai palaišanas laikā. Šie dati ir būtiski jaunas iekārtas nodošanai ekspluatācijā un palaišanas problēmu novēršanai, kas nepastāv stabilas darbības laikā.

Traucējumu notikumu izmeklēšana: Kad mašīna apstājas augstas vibrācijas dēļ, TDIX priekštrigera buferis uztver datus pirms traucējuma notikuma. Inženieri var pārskatīt sekundes pirms traucējuma, lai noteiktu, vai vibrācija palielinājās pakāpeniski (norādot uz gultņa bojājumu) vai pēkšņi (norādot uz triecienu vai berzi), ļaujot precīzi noteikt pamatcēloni un novērst atkārtotus bojājumus.

Slodzes maiņas reakcija: Uzrauga mašīnas uzvedību slodzes pārejās — sūkņa plūsmas izmaiņas, kompresora spiediena svārstības, turbīnas jaudas regulēšana. Pārejošie dati atklāj, cik ātri mašīna reaģē uz slodzes izmaiņām un vai vibrācija palielinās pārejās, identificējot vadības problēmas vai mehāniskas kļūmes, kas izpaužas tikai dinamiskā darbībā.

Palēnināšanās analīze: Ieraksta vibrāciju mašīnas bremzēšanas laikā pēc apturēšanas. Palēnināšanās dati atklāj gultņu stāvokli, rotora līdzsvara kvalitāti un strukturālās rezonanses, kad mašīna pāriet cauri kritiskajiem ātruma diapazoniem. Šī diagnostikas metode ir īpaši vērtīga lielām turbomašīnām, kur palaišanas iespējas ir ierobežotas.

⚙️ Inteliģentas trigera iespējas

✓ Līmeņa trigera: Uztver datus, kad vibrācija pārsniedz slieksni
✓ Izmaiņu ātruma trigera: Atklāj straujas vibrācijas izmaiņas, kas norāda uz triecieniem
✓ Ārējais trigera: Sinhronizē ar procesa notikumiem vai operatora darbībām
✓ Priekštrigera buferis: Uztver datus pirms trigera notikuma
✓ Pēctrigera ieraksts: Turpina ierakstīšanu pēc trigera
✓ Daudzkanālu sinhronizācija: Vienlaicīga uztvere visos ieejas kanālos

💼 Sistēmas integrācijas arhitektūra

TDIX modulis tiek uzstādīts standarta 3300 XL vai 3500 sērijas statīva slotos, savienojoties ar monitoru moduļiem caur statīva aizmugures plāksni. Šī integrācija ļauj TDIX piekļūt datiem no visiem statīvā esošajiem monitoriem — vibrācijas, pozīcijas, temperatūras, ātruma — uztverot pilnu mašīnas stāvokli pārejošos notikumos.

Ethernet interfeiss straumē uztvertos datus uz analīzes darba stacijām, kurās darbojas Bently Nevada System 1 programmatūra vai trešo pušu vibrācijas analīzes rīki. Vairāki TDIX moduļi var tikt savienoti tīklā, veidojot visaptverošas pārejošo datu uztveršanas sistēmas, kas automātiski dokumentē visus nozīmīgos mašīnu notikumus.

🔧 Konfigurācija un darbība

Programmatūras konfigurācija nosaka trigera nosacījumus, paraugu ņemšanas ātrumus, priekštrigera bufera lielumus un pēctrigera ieraksta ilgumu. Inženieri iestata automātisko trigera darbību bez uzraudzības vai konfigurē manuālo trigera režīmu plānotām diagnostikas pārbaudēm palaišanas un apturēšanas laikā.

TDIX darbojas nepārtraukti fonā, buferējot datus no visiem kanāliem. Kad notiek trigera aktivizācija, modulis saglabā buferētos datus (priekštrigera) un turpina ierakstīšanu (pēctrigera), pēc tam nosūta pilnu pārejošo ierakstu uz analīzes sistēmu. Šī automātiskā darbība nodrošina, ka netiek zaudētas nevienas diagnostikas iespējas.

📊 Datu analīze un atskaites

Uztvertie pārejošie dati tiek analizēti, izmantojot laika domēna grafikus, FFT spektrus, orbītas attēlojumus un waterfall diagrammas. Inženieri salīdzina pārejošos datus no vairākiem notikumiem, lai identificētu tendences — vai palaišanas vibrācija palielinās laika gaitā? Vai traucējumu notikumi kļūst biežāki? Šī tendences analīze ļauj veikt prognozējošu apkopi, balstoties uz faktiskiem mašīnas darbības modeļiem.

Augstais paraugu ņemšanas ātrums (līdz 40 kHz) uztver augstfrekvences parādības, kas nav redzamas standarta uzraudzībā — gultņu defektu frekvences, zobratu saskares harmonikas, lāpstiņu pārejas frekvences. Šī diagnostikas spēja ir būtiska uzlabotai mašīnu veselības novērtēšanai un bojājumu novēršanai.

📦 Pilns TDIX komplekts

Viens Bently Nevada PWA123447-01 TDIX pārejošo datu interfeisa modulis, statīva montāžas aparatūra, Ethernet kabelis, konfigurācijas programmatūras licence, uzstādīšanas rokasgrāmata un plaša tehniskā dokumentācija, kas atbalsta API 670 atbilstības pārbaudi.

Produkta stāvoklis: Pilnīgi jauns, rūpnīcā noslēgts ar pilnu ražotāja garantiju, globālu tehnisko atbalstu un piekļuvi Bently Nevada lietojumprogrammu inženierijas resursiem.
