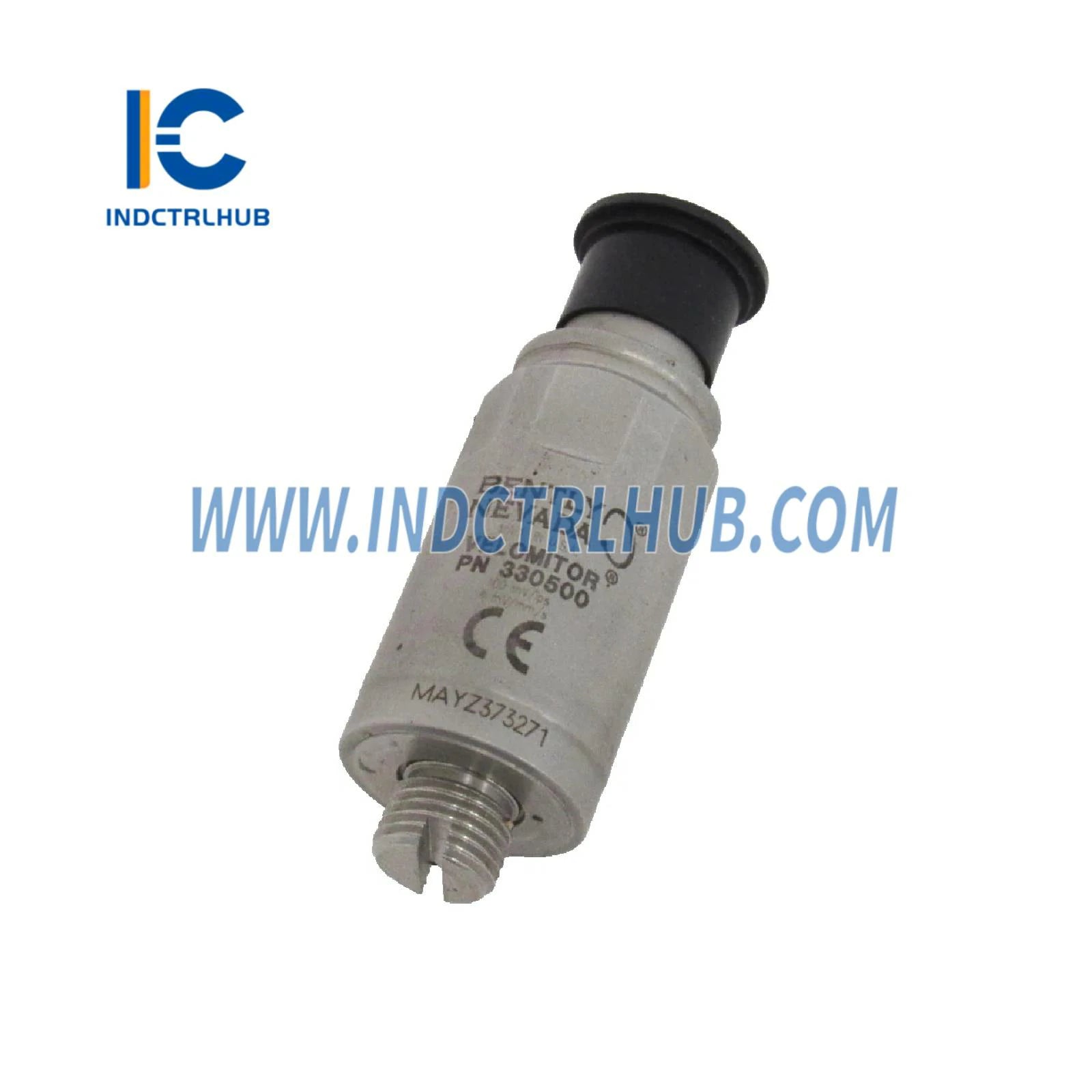

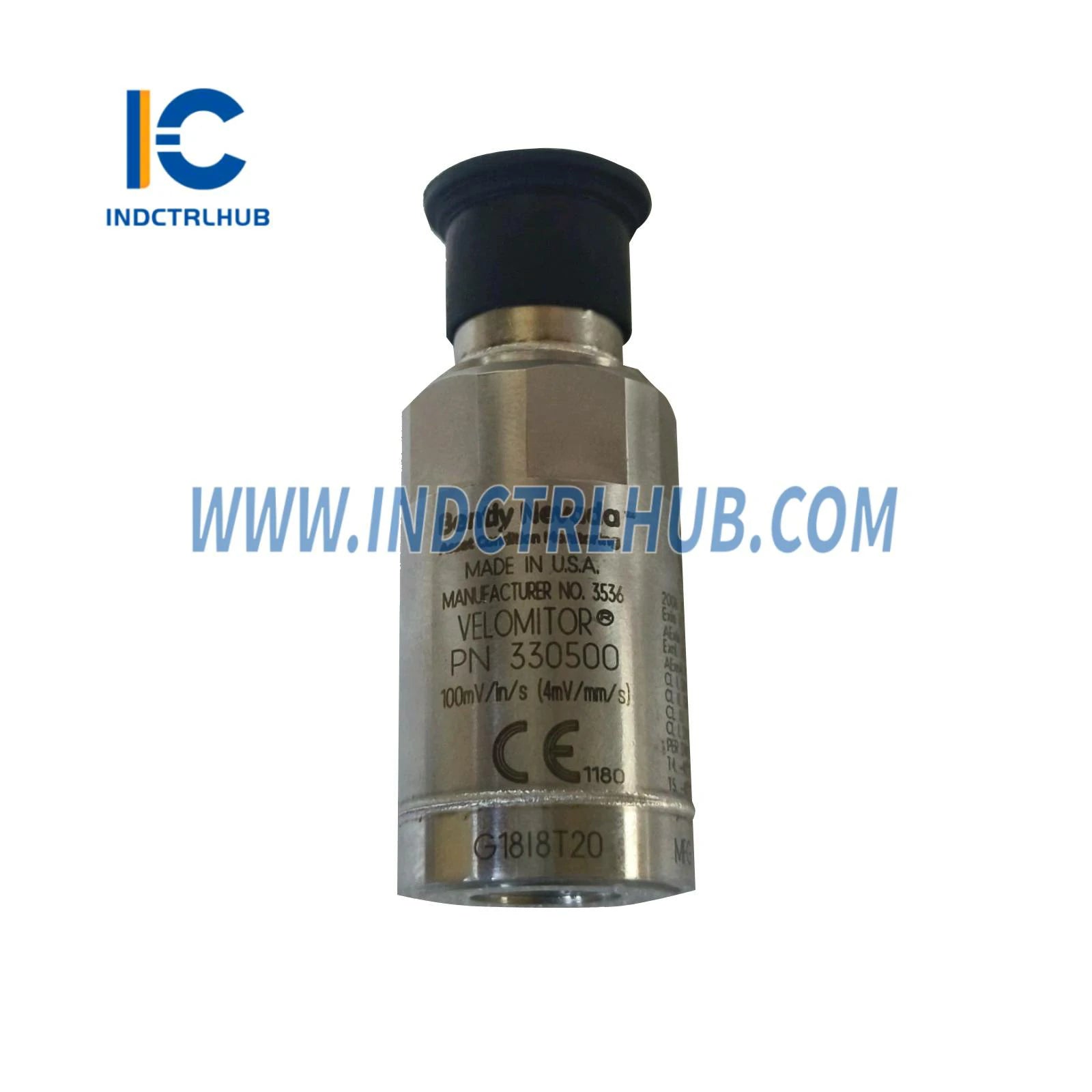

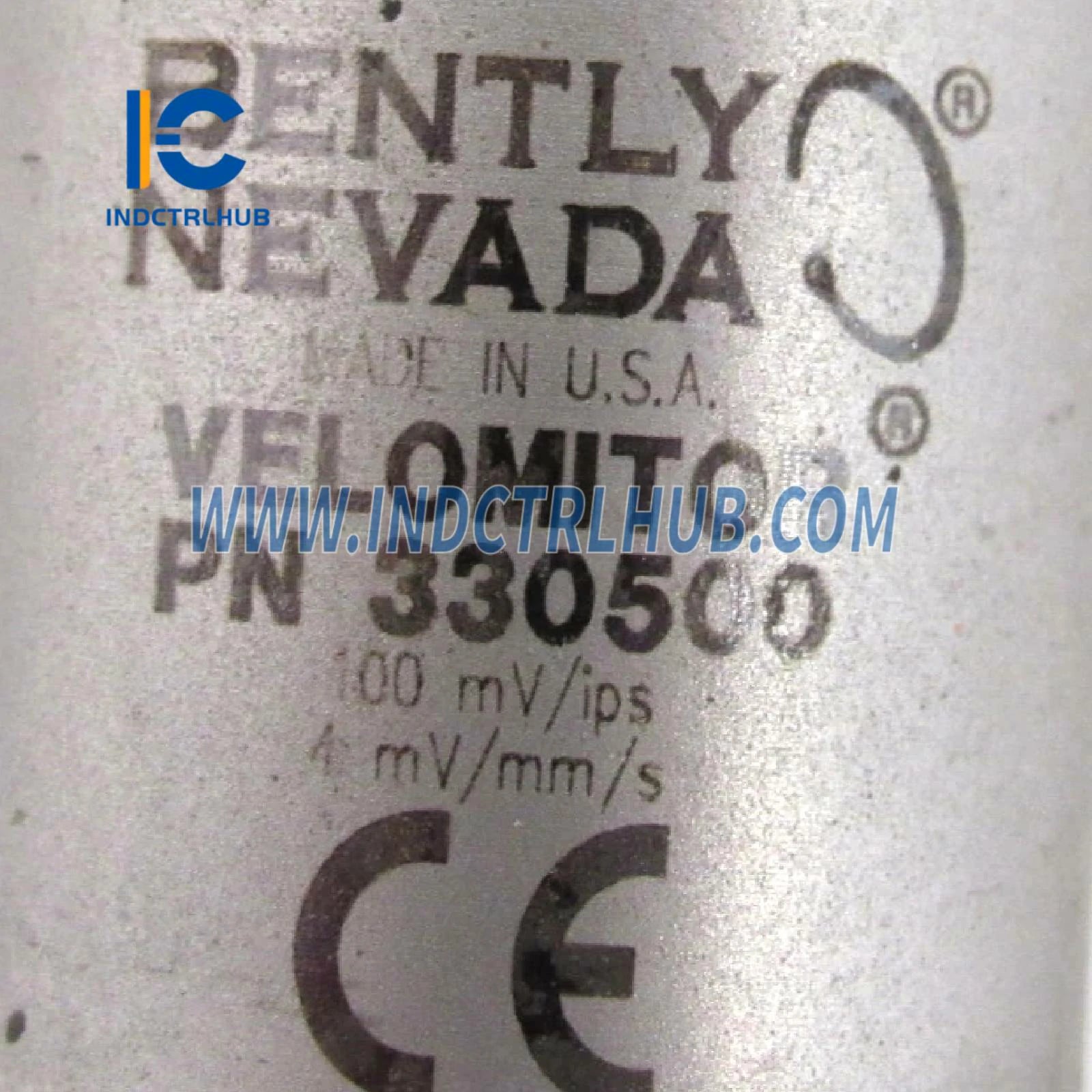

Bently Nevada 330500-A00-C04 Velomitor Pjezo-ātruma sensors

Ražotājs

Bently Nevada

Sērija

3300

Modelis/daļas numurs

330500-A00-C04

Modeļa veids

Velomitor Piezo-velocity Sensors

Funkcija

Mēra absolūto gultņa korpusa, apvalka vai konstrukcijas vibrāciju, izmantojot ar integrētu elektroniku aprīkotu pjezoelektrisko sensoru

Jutība

3,94 mV/mm/s (100 mV/in/s) ±5%

Frekvences reakcija

4.5 Hz līdz 5 kHz (±3.0 dB) / 6.0 Hz līdz 2.5 kHz (±0.9 dB)

Temperatūras jutība

-14% līdz +7,5% tipiski darba diapazonā

Ātruma diapazons

1270 mm/s (50 in/s) maksimums

Šķērsjūtība

<5% no ass jutības

Amplitūdas lineāritāte

±2% līdz 152 mm/s (6 in/s) maksimums

Montēta rezonanses frekvence

>12 kHz

Izejas sprieguma nobīde

-12 ±3,0 VDC (atsauce uz Pin A)

Dinamiskā izejas pretestība

<2400 Ω

Plaša joslas trokšņa līmenis

0,004 mm/s (160 μin/s) RMS (4,5 Hz līdz 5 kHz)

Zemes pieslēgums

Korpuss izolēts

Maksimālais kabeļa garums

305 m (1000 pēdas), PN: 02173006 (bez signāla pasliktināšanās)

Darba temperatūra

-55°C līdz +121°C (-67°F līdz +250°F)

Triecienizturība

5000 g maksimālais pīķis

Relatīvais mitrums

Līdz 100%, neiegremdēts

Pamatnes deformācijas jutība

0,005 in/s/µstrain

Magnētiskā lauka jutība

<51 µin/s/gauss (pie 50 gausiem, 50–60 Hz)

Svars

142 g (5.0 oz) tipiski

Diametrs

25,3 mm (0,995 collas)

Augstums

63,2 mm (2,49 collas)

Korpusa materiāls

316L nerūsējošais tērauds

Savienotājs

2-polu MIL-C-5015 hermētiski noslēgts

Stiprināšanas griezes moments

32–46 kg·cm (24–40 in-lb) maksimāli

Polarizācija

Pins A ir pozitīvs, kad korpuss kustas pret savienotāju

A – Montāžas vītņu adapteris

00: Nav01: 1/2-20 UNF02: M8 x 103: 1/4-28 UNF04: 1/4-20 UNC06: 5/8-18 UNF07: 3/8-16 UNC08: 1/2-13 UNC(Piezīme: 05 = Nav pieejams 330500)Lai izmantotu 1/4-18 NPT, izmantojiet 330525 modeli

B – Aģentūras apstiprinājums

00: Nav01: CSA/US/C02: ATEX (ES)04: Vairāki (CSA, ATEX)
