Product Description

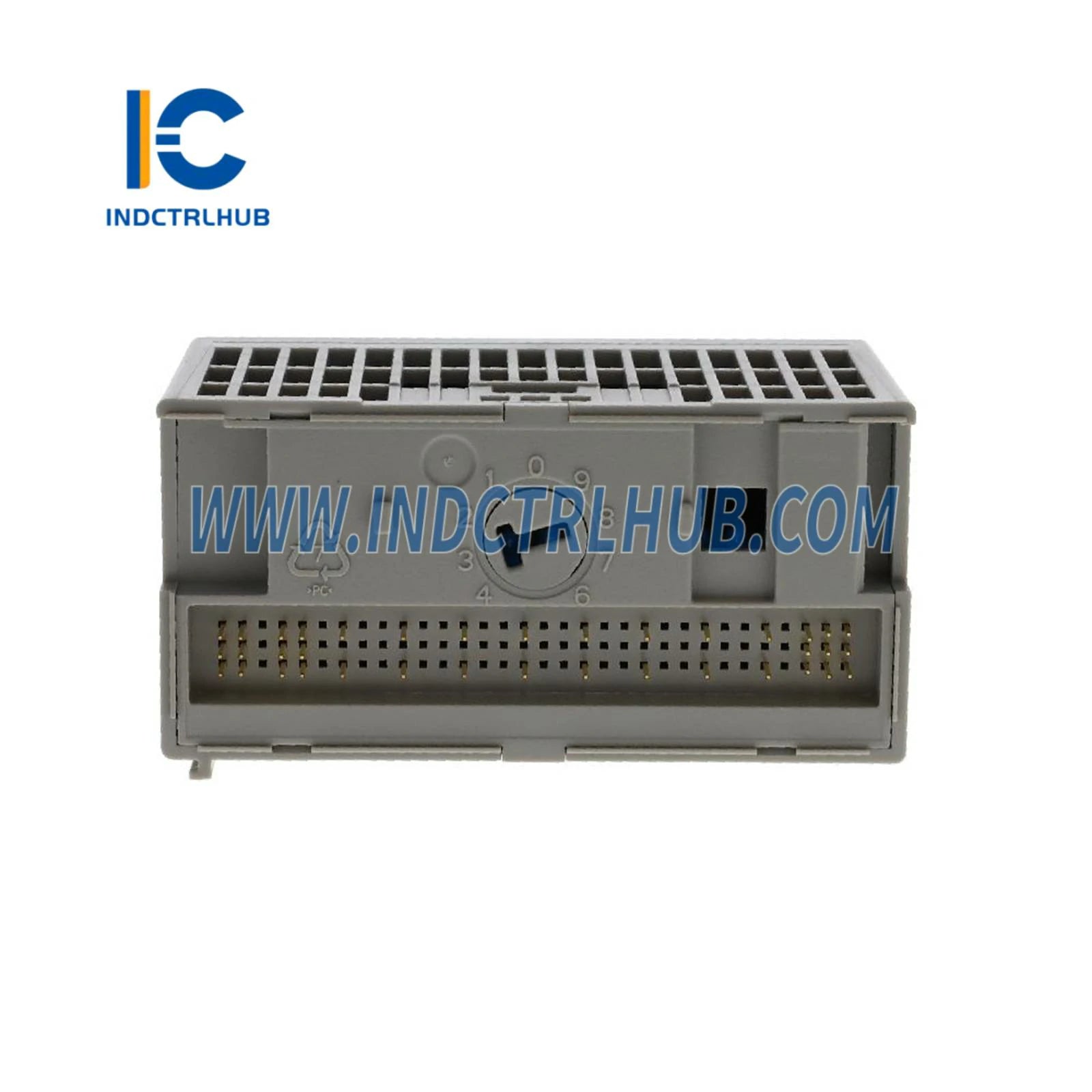

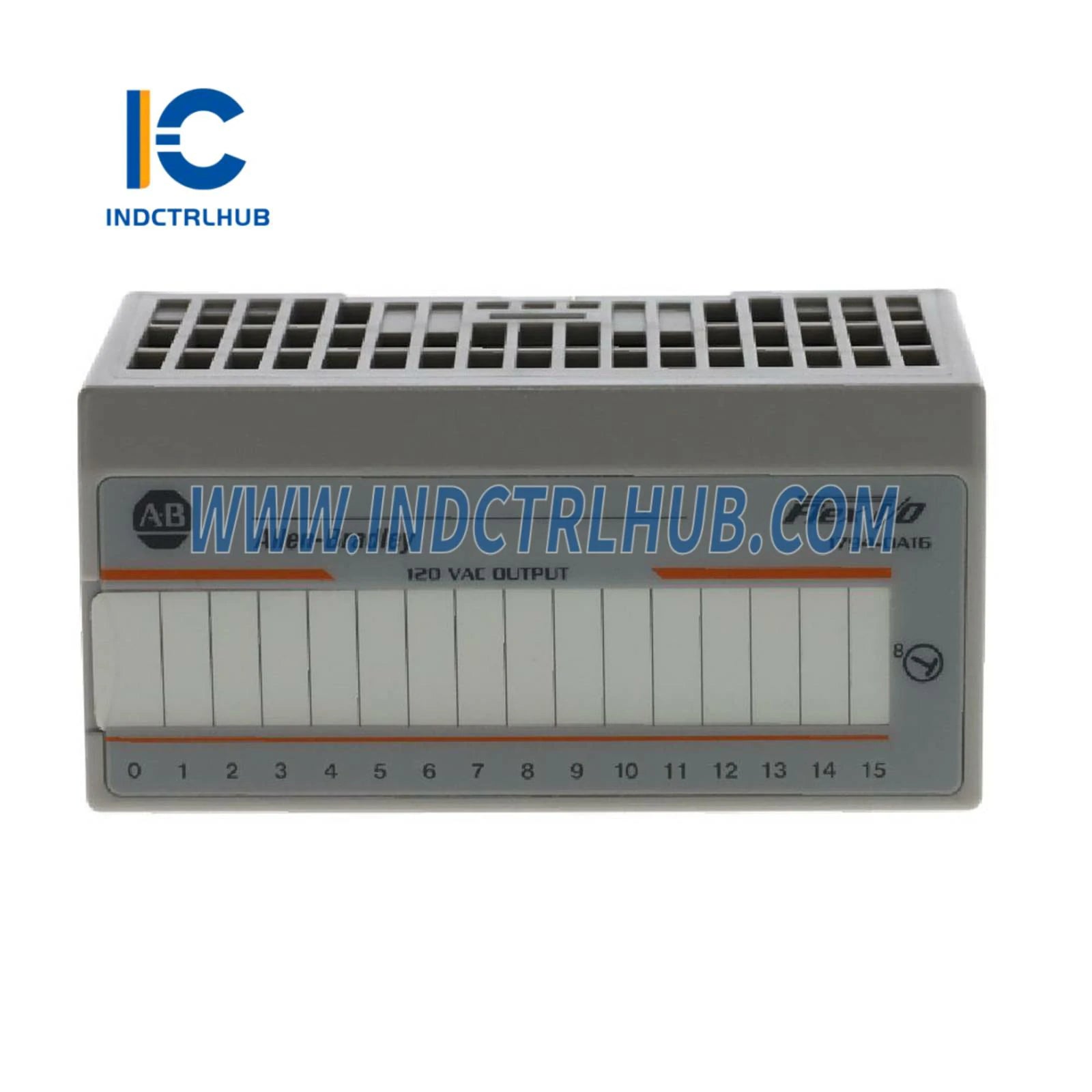

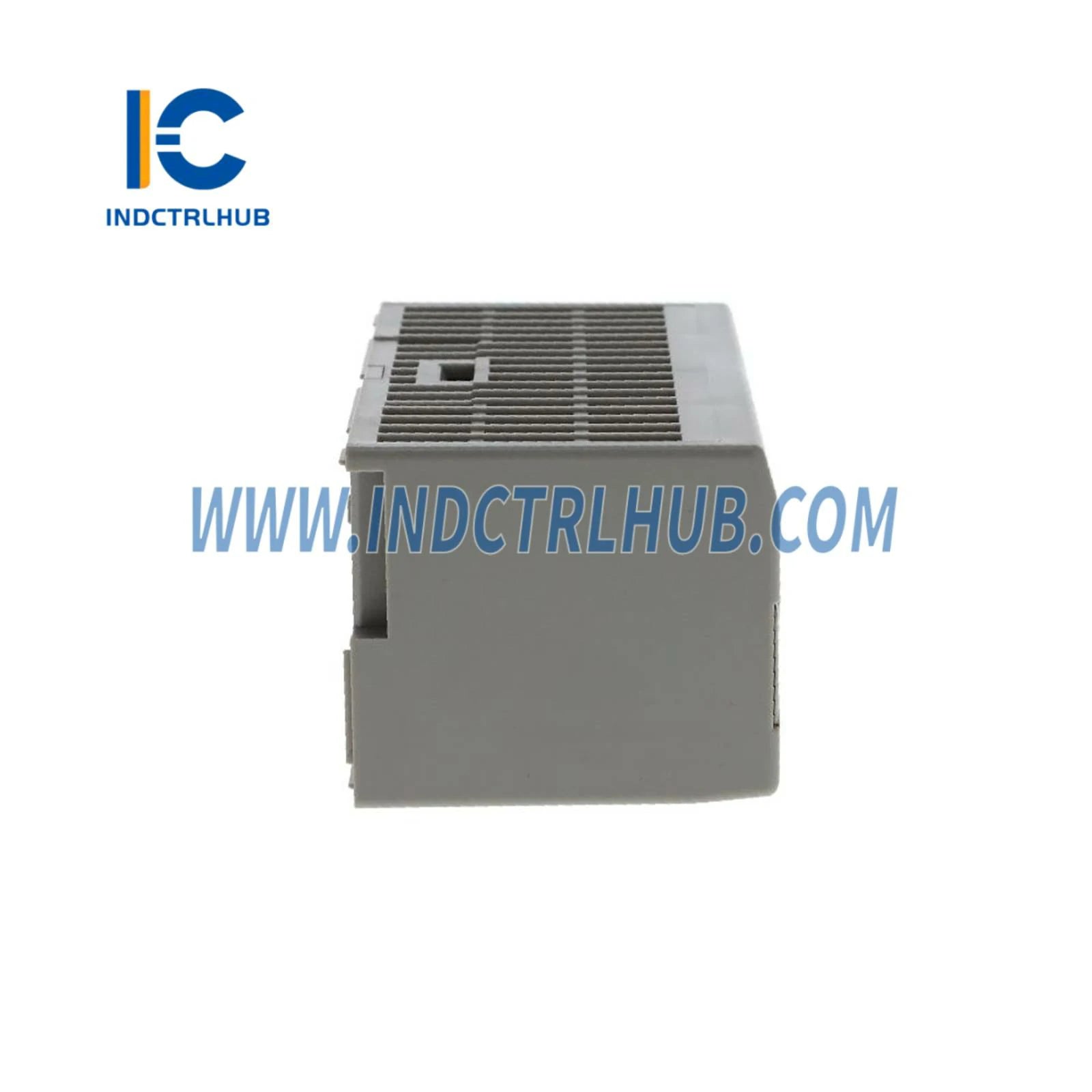

Ražotājs: Allen-Bradley
Modelis/daļas numurs: 1794-OA16
Apraksts: FlexLogix FLEX I/O AC digitālā izejas modulis
Galvenās īpašības:
| Atribūts | Vērtība |
|---|---|
| Izeju skaits | 16, neizolēts |
| Ieteicamā termināļa pamatne | 1794-TBN, 1794-TBNF, 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBKD, 1794-TBNK, 1794-TBNFK, 1794-TB3K, 1794-TB3SK |
| Stiprināšana | Skatīt samazināšanas grafiku |
| Izejas sprieguma diapazons (min.) | 74V maiņstrāva |
| Izejas sprieguma diapazons (nominālais) | 120V maiņstrāva |
| Izejas sprieguma diapazons (maks.) | 132V maiņstrāva |
| Izejas strāvas vērtējums | 4,0 A (16 izejas @ 250 mA) |
| Ieslēgšanas stāvokļa strāva (minimālā) | 5,0 mA uz izeju |
| Ieslēgšanas stāvokļa strāva (maksimālā) | 500 mA uz izeju pie 55 °C (131 °F) |
| Ieslēgšanas stāvokļa sprieguma kritums (maksimālais) | 1,5V pie 0,5 A |
| Pārsprieguma strāva | 7 A uz 40 ms, atkārtojams ik pēc 8 sekundēm |
| Izslēgšanas stāvokļa noplūdes strāva (maksimālā) | 2,25 mA |
| Izolācijas spriegums | 120V (pastāvīgs), lauks uz atpakaļplati |
| Testēts | 1250V AC 60 sekundes |
| Izolācija starp kanāliem | Nav |
| Izejas signāla aizkaves | Izslēgšana uz ieslēgšanu: maksimums 1/2 cikla Ieslēgšana uz izslēgšanu: maksimums 1/2 cikla |
| Flexbus strāva | 80 mA pie 5V DC |
| Maksimālā jaudas izkliede | 4.7 W pie 0.5 A |
| Siltuma izkliede (maksimālā) | 16.1 BTU/stundā pie 0.5 A |
| Drošināšana | 2.5 A, 150V AC normāla izdegšana, MQ2 |
Vispārējās specifikācijas:
| Atribūts | Vērtība |
|---|---|
| Termināļa pamatnes skrūves griezes moments | Noteikts pēc uzstādītās termināļa pamatnes |
| Izmēri | 94 x 94 x 69 mm (3.7 x 3.7 x 2.7 collas) |
| Svars (aptuveni) | 96 g (3.38 oz) |
| Indikatori (lauka puses indikācija) | 16 dzelteni statusa indikatori |
| Ārējā maiņstrāvas barošanas spriegums | 120V maiņstrāva |
| Ārējā maiņstrāvas barošanas sprieguma diapazons | 74V – 132V AC |
| Slēdža pozīcija | 8 |
| Pilotierīces slodzes vērtējums | 5 A ieplūde |
| Ziemeļamerikas temperatūras kods | T4 |
| Iekārtas korpusa tipa novērtējums | Nav (atvērta tipa) |
| Vada izmērs | Noteikts pēc uzstādītās termināļa pamatnes |
| Vadu kategorija | 2 (signāla portos) |
Vides specifikācijas:
| Atribūts | Vērtība |
|---|---|
| Darbības temperatūra | -20…+55 °C (-4…+131 °F) – 1794-OA8, 1794-OA8I 0 °C < Ta < +55 °C (+32 °F < Ta < +131 °F) – 1794-OA16, 1794-OA16K |
| Temperatūra, apkārtējais gaiss, maksimāla | 55 °C (131 °F) |
| Temperatūra, neoperatīva | -40…+85 °C (-40…+185 °F) |
| Relatīvais mitrums | 5…95% bez kondensāta |
| Vibrācija (ekspluatācijā) | 5 g @ 10...500 Hz |
| Šoks (operatīvs) | 30 g |
| Trieciena slodze (neekspluatācijā) | 50 g |
| Izstarošana | IEC 61000-6-4 |
| ESD noturība | IEC 61000-4-2: 6 kV kontakta izlādes 8 kV gaisa izlādes |
| Starojuma RF noturība | IEC 61000-4-3: 10V/m ar 1 kHz sinusa viļņu 80% AM no 80…2000 MHz |
| EFT/B noturība | IEC 61000-4-4: ±2 kV @ 5 kHz barošanas portos ±2 kV @ 5 kHz signālu portos |
| Pārsprieguma pārejas noturība | IEC 61000-4-5: ±1 kV līnija-līnija (DM) un ±2 kV līnija-zeme (CM) signālu portos |
| Vadītā RF noturība | IEC 61000-4-6: 10V rms ar 1 kHz sinusa viļņu 80% AM no 150 kHz…80 MHz |
