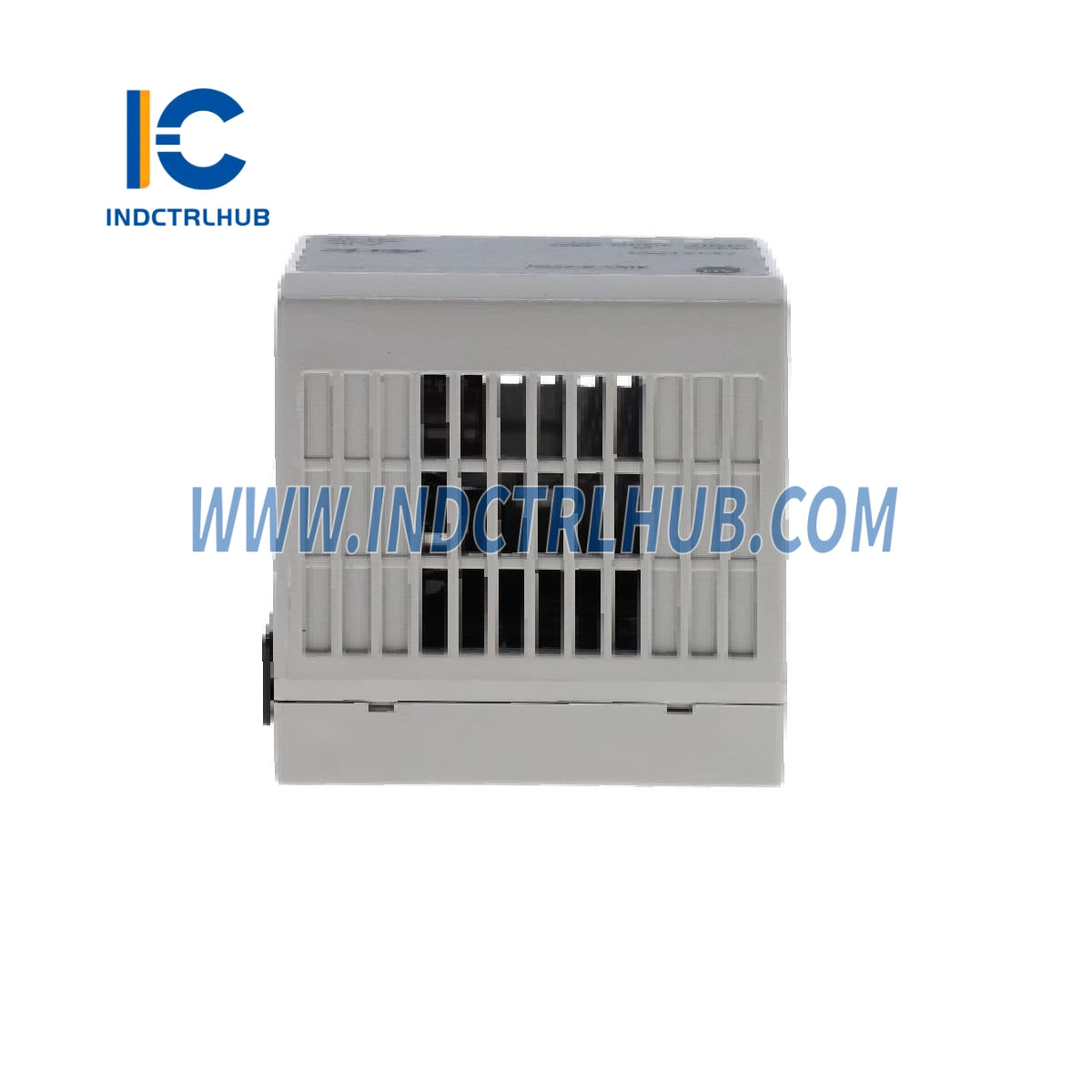

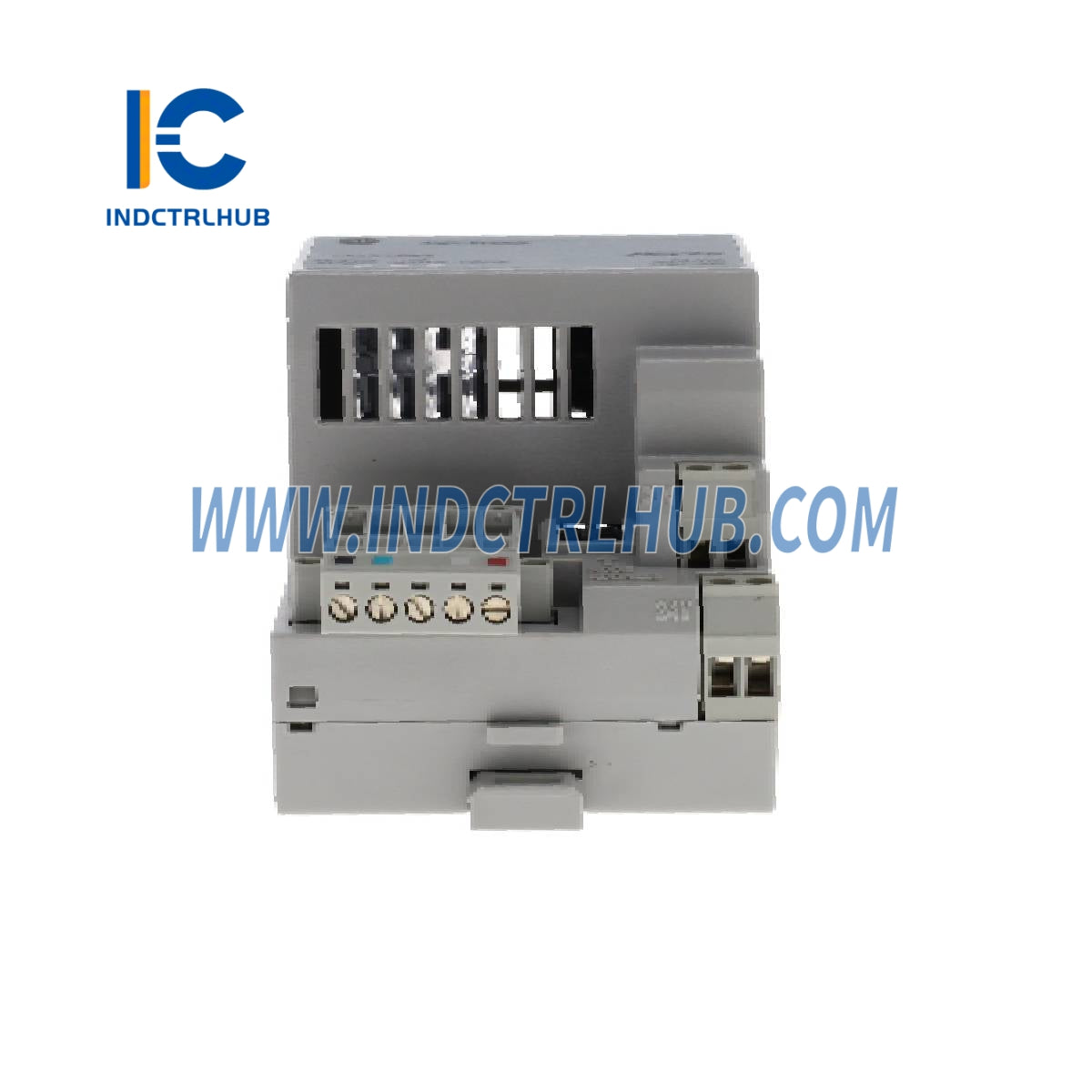

ALLEN BRADLEY 1794-ADN FLEX I/O DeviceNet adaptera modulis
ALLEN BRADLEY 1794-ADN FLEX I/O DeviceNet adaptera modulis
Manufacturer: ALLEN BRADLEY
Product No.: 1794-ADN
Condition:1000 noliktavā
Product Type: FLEX I/O DeviceNet Adapter Modulis
Product Origin: USA
Payment: T/T, Western Union
Weight: 196g
Shipping port: Xiamen
Warranty: 12 months
- Atbalsts 24/7
- 30 dienu atgriešana
- Ātra piegāde
Produkta detaļas
Ražotājs:_Allen-Bradley
Modelis/daļas numurs:_1794-ADN
Apraksts:_FLEX I/O DeviceNet adaptera modulis
Vispārējās specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
I/O kapacitāte |
8 moduļi |
|
Barošanas avots |
24V DC (spēj nodrošināt ieslēgšanas strāvas pārspriegumu 14 A uz 5 ms katram adapterim) |
|
Barošanas spriegums |
19.2_31.2V DC, 400 mA |
|
DeviceNet barošanas prasības (maksimāli) |
24V DC (±4%) pie 90 mA |
|
DeviceNet barošanas spriegums |
24V DC, 90 mA, 2. klase |
|
Flexbus izejas barošanas spriegums |
5V DC, 640 mA |
|
Flexbus izejas strāva (maksimāla) |
640 mA pie 5V DC |
|
Ieejas sprieguma vērtējums |
24V DC nominālais (19.2_31.2V DC, ietver 5% AC viļņošanos) |
|
Maksimālais strāvas patēriņš |
400 mA, 300 mA pie 24V DC |
|
Saziņas ātrums |
125 KB, 250 KB, 500 KB |
|
Indikatori |
Barošana _ Ieslēgts/izslēgts, moduļa/tīkla statuss _ Sarkans/Zils, I/O statuss _ Sarkans/Zils |
|
Izolācijas spriegums |
50V (pastāvīgi), pamatizolācijas tips, tipa pārbaudīts pie 1930V DC 60 sekundes (barošana Flexbus, barošana DeviceNet un DeviceNet uz Flexbus) |
|
Jaudas izkliede (maksimālā) |
7.6 W pie 19.2V DC |
|
Siltuma izkliede (maksimāla) |
26 BTU/stundā pie 19.2V DC |
|
Izmēri (aptuveni) (A x P x D) |
87 x 68 x 69 mm (3.4 x 2.7 x 2.7 collas) |
|
Svars (aptuveni) |
195.5 g (6.9 oz) |
|
Vadu kategorija |
1 - Barošanas portos, 2 - Komunikāciju portos |
|
Vada izmērs |
Barošanas savienojumi: 0.33_3.3 mm² (22_12 AWG) ciets vai šķiedrains vara vads, kas novērtēts 75°C (167°F) vai augstāk, maksimālais izolācijas biezums 1.2 mm (3/64 collas) |
|
Termināļa skrūves griezes moments |
0,8 N_m (7 lb_in) |
|
Iekārtas tipa novērtējums |
Nav |
|
Temperatūras kods (Ziemeļamerika, UKEX/ATEX, IECEx) |
T4 |
