Product Description
Produkta detaļas

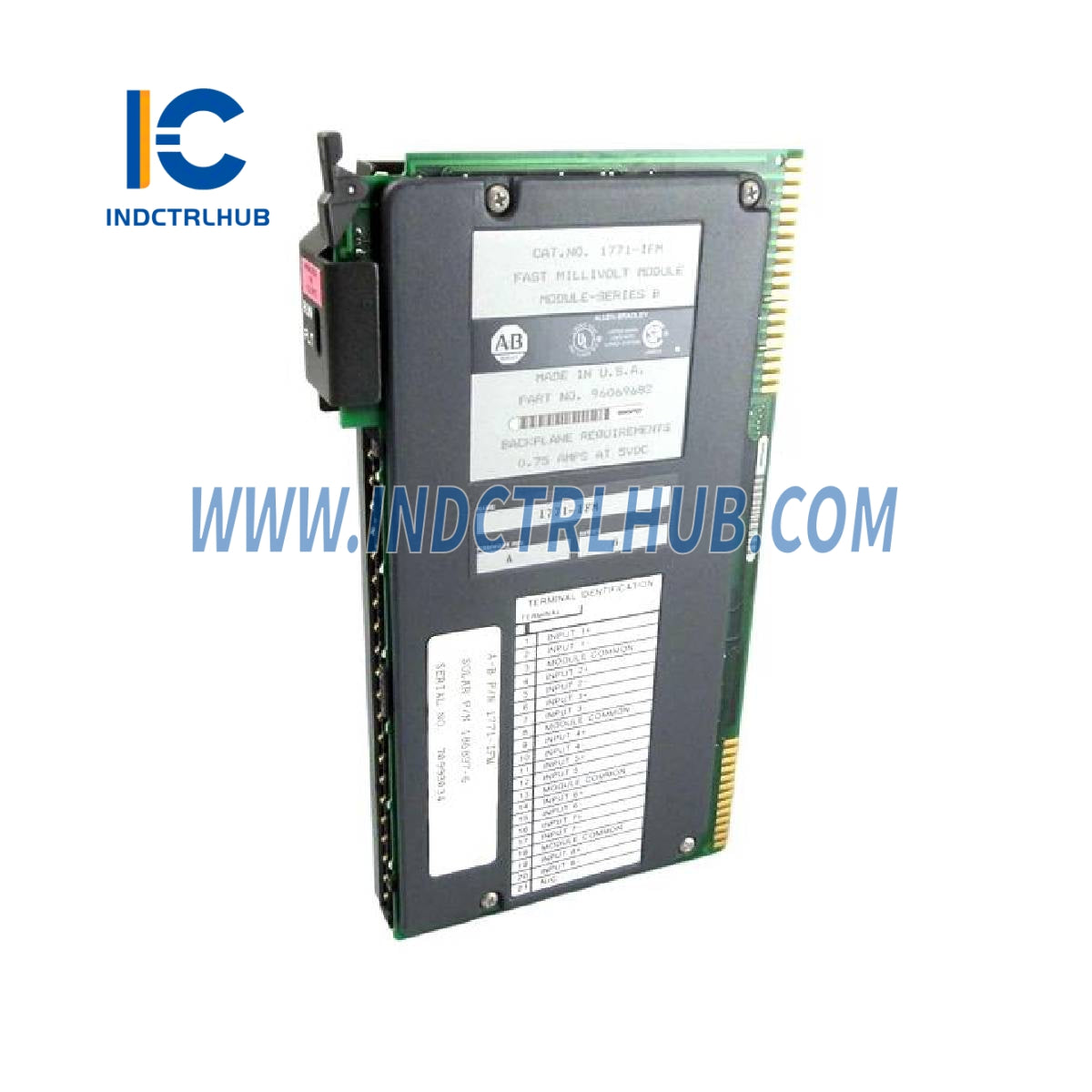

Ražotājs: Allen-Bradley
Modelis/daļas numurs: 1771-IFM
Apraksts: Ātrs Millivoltu ieejas modulis
Specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Ievades uz moduli |
8 diferenciālie zema līmeņa |
|
Moduļa atrašanās vieta |
1771 I/O šasija – 1 slots |
|
Ieejas sprieguma diapazons |
0 līdz 50 mV |
|
Izšķirtspēja |
12 bitu binārs |
|
Precizitāte |
±0.1% no diapazona pie 25°C |
|
Linearitāte |
±1 LSB |
|
Atkārtojamība |
±1 LSB |
|
Izolācijas spriegums |
1500V (pārejas) |
|
Ieejas pārsprieguma aizsardzība |
32V |
|
Ieejas pretestība |
1M omi |
|
Maksimālais ieejas spriegums |
±10V |
|
Kopējā režīma slāpēšana |
100 dB DC-60Hz |
|
Atpakaļējās plāksnes strāva |
0.75A pie +5V |
|
Izvads uz procesoru |
0000 līdz 4095 (BCD), 9999 BCD ar izvēles mērogošanu, 32767 binārs |
|
A/D pārveidotājs |
Monotonisks izvads bez trūkstošiem kodiem |
|
Izšķirtspēja |
12 bitu binārs |
|
Absolūtā precizitāte |
±0,1% no pilnā mēroga |
|
Kvantu kļūda |
±1/2 LSB |
|
Temperatūras koeficients |
±50 ppm/°C no pilnā mēroga diapazona (0 līdz 60°C) |
|
Pārmērīšanas laiks |
Katru 6 mēnešu periodu, lai uzturētu norādīto precizitāti |
|
Iekšējais skenēšanas ātrums |
12,5 ms 8 diferenciālām ieejām (bez digitālās filtrēšanas), +2,5 ms filtrēšanai |
|
Vides apstākļi |
Darbības temperatūra: 0 līdz 60°C (32 līdz 140°F) Uzglabāšanas temperatūra: -40 līdz 85°C (-40 līdz 185°F) Relatīvais mitrums: 5 līdz 95% (bez kondensāta) |
|
Vadītāji un vadi |
14 AWG stieples (maks.), 3/64 collu izolācija (maks.) |
|
Vadu kategorija |
Kategorija 21 |
|
Atslēgšana |
Starp 20 un 22, starp 28 un 30 |
|
Vadu savienojuma roka |
Kataloga numurs 1771-WG |
|
Lauka vadu stiprinājuma skrūves griezes moments |
7-9 collpundmetri |
