Product Description
Produkta detaļas
- Ražotājs: Allen-Bradley
- Modeļa/daļas numurs: 1769-OW8

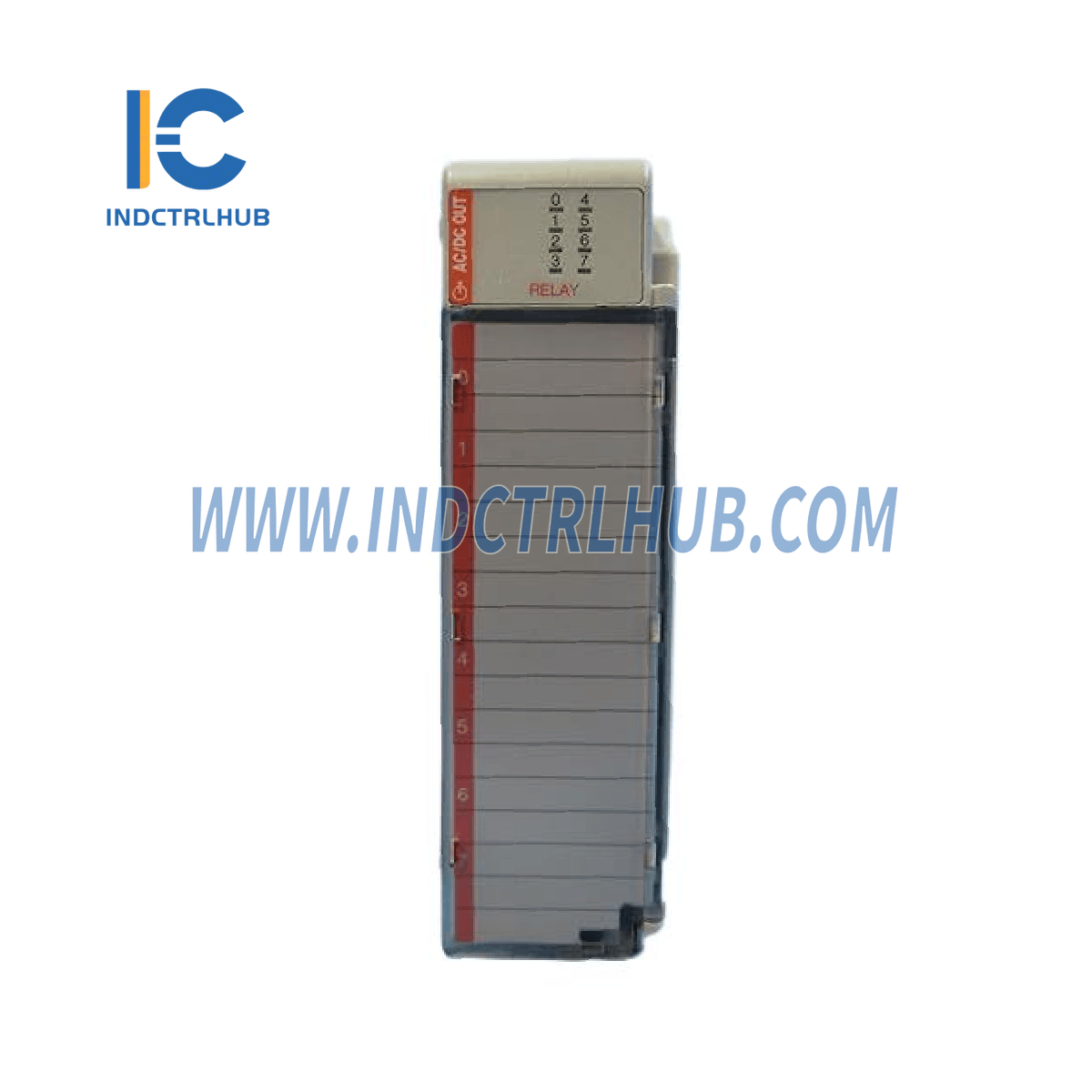

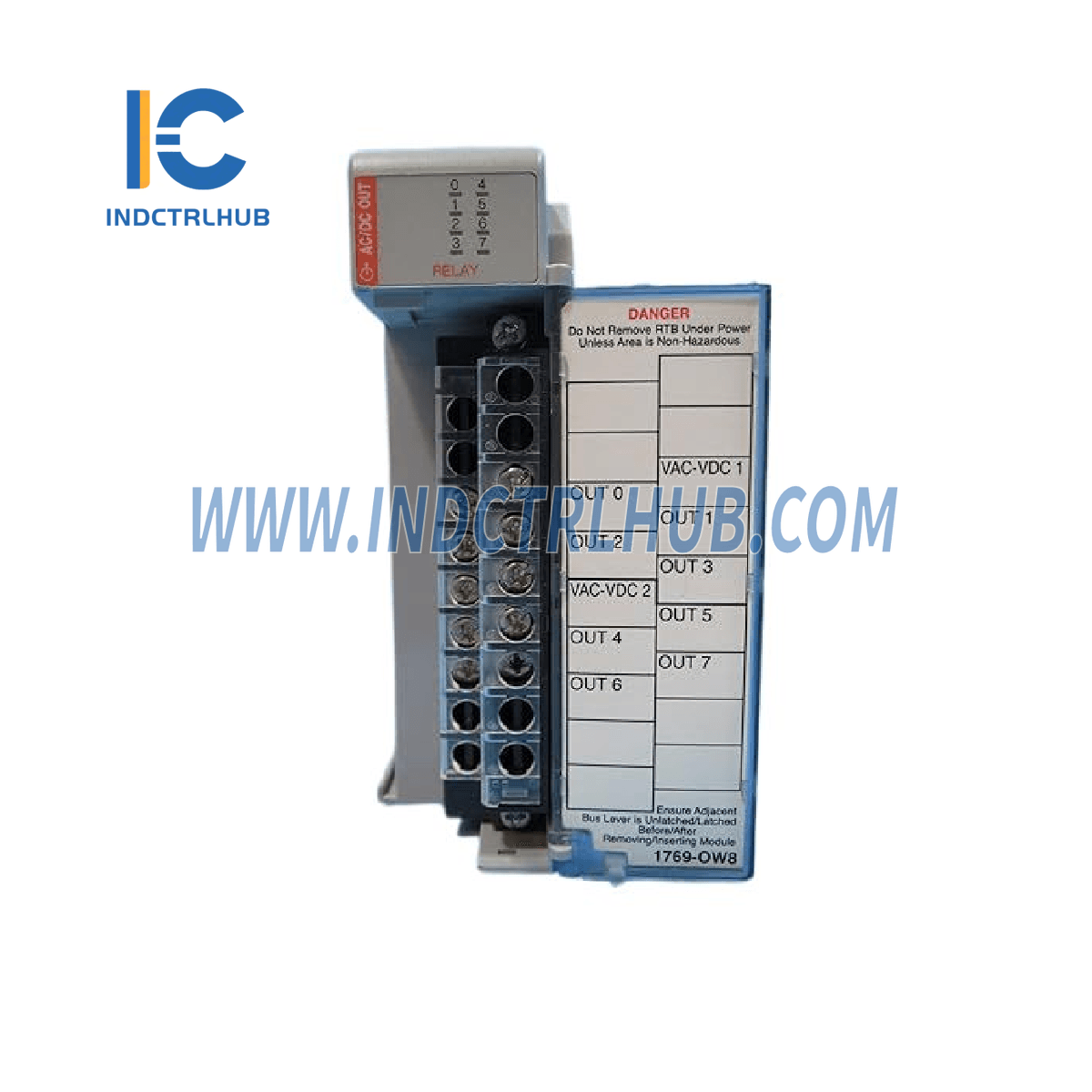

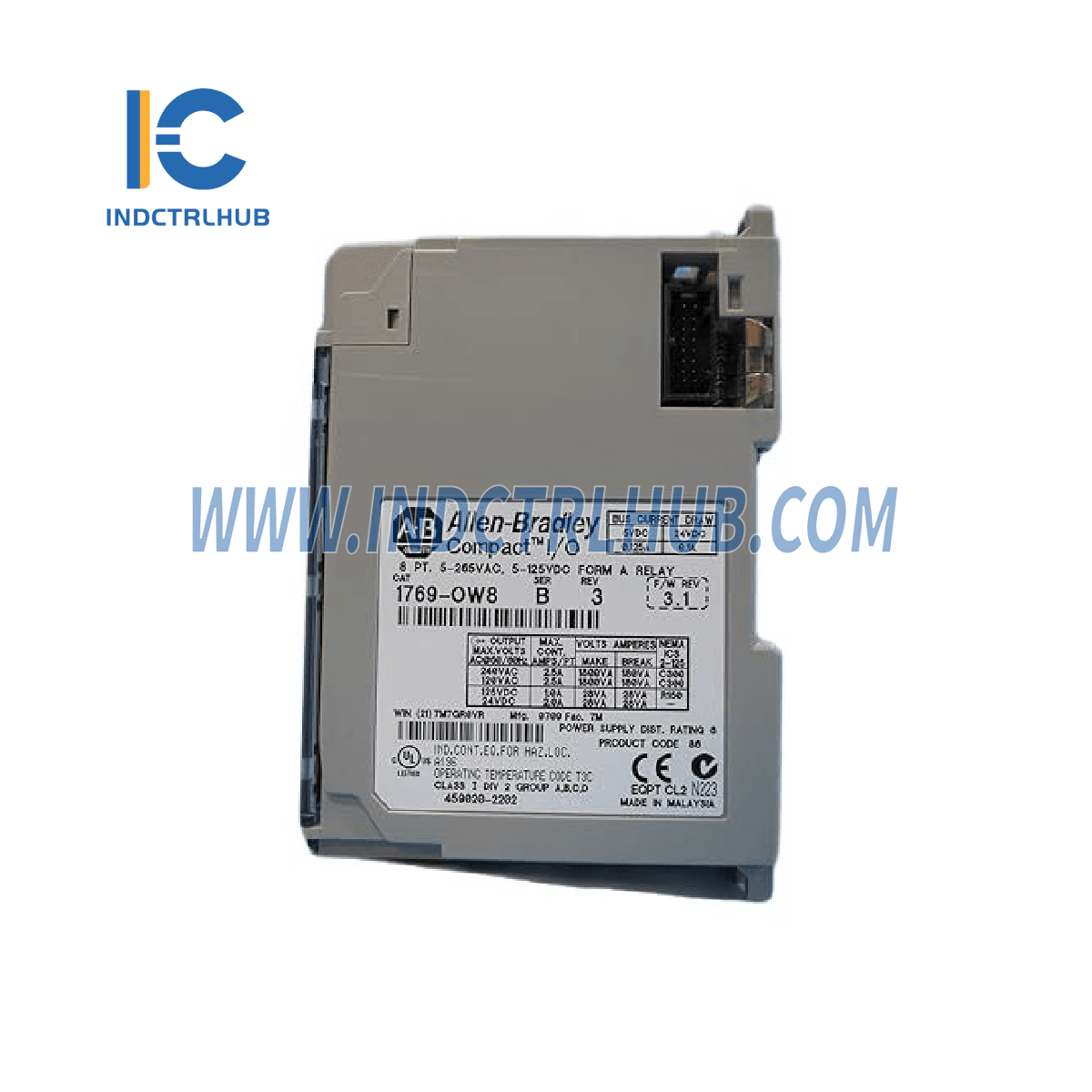

- Modeļa tips: CompactLogix 8 Pt D/O releja modulis
Vispārējās specifikācijas
| Specifikācija | Vērtība |
|---|---|
| Izmēri | 118 mm (A) x 87 mm (D) x 35 mm (P) (4,65 collas x 3,43 collas x 1,38 collas) |
| Augstums ar montāžas atlokiem | 138 mm (5,43 in.) |
| Aptuvenais sūtīšanas svars | 280g (0,61 lbs.) |
| Uzglabāšanas temperatūra | -40°C līdz +85°C (-40°F līdz +185°F) |
| Darbības temperatūra | 0°C līdz +60°C (32°F līdz +140°F) |
| Darbības mitrums | 5% līdz 95% bez kondensācijas |
| Darbības augstums | 2000 metri (6561 pēda) |
| Vibrācija | Darbības frekvence: 10 līdz 500 Hz, 5g, 0,015 collu maksimums līdz maksimumam; Releja darbība: 2g |
| Triecienizturība | Darbības režīms: 30g paneļa montāža (20g DIN sliedes montāža); Releja darbība: 7,5g paneļa montāža (5g DIN sliedes montāža); Nedarbības režīms: 40g paneļa montāža (30g DIN sliedes montāža) |
| Aģentūras sertifikācija | C-UL sertificēts (CSA C22.2 Nr. 142), UL 508 sarakstā, CE atbilstīgs |
| Bīstamas vides klase | 1. klase, 2. sadaļa, grupas A, B, C, D (UL 1604, C-UL CSA C22.2 Nr. 213) |
| Starojuma un vadītās emisijas | EN50081-2 A klase |
| Elektriskā / EMC noturība | ESD imunitāte: 4 kV kontakts, 8 kV gaiss, 4 kV netiešs (IEC1000-4-2) |
| Starojuma imunitāte: 10 V/m, 80 līdz 1000 MHz, 80% AM, +900 MHz modulēts nesējs (IEC1000-4-3) | |
| Ātra pārejoša sprieguma sprādziens: 2 kV, 5 kHz (IEC1000-4-4) | |
| Pārsprieguma imunitāte: 2 kV kopējā režīmā, 1 kV diferenciālajā režīmā (IEC1000-4-5) | |
| Vadīta imunitāte: 10V, 0,15 līdz 80 MHz (IEC1000-4-6) |
Izejas specifikācijas
| Specifikācija | 1769-OW8 |
|---|---|
| Sprieguma kategorija | AC/DC parasti atvērts relejs |
| Darba sprieguma diapazons | 5 līdz 265V AC, 5 līdz 125V DC |
| Izeju skaits | 8 |
| Joslas strāvas patēriņš (maks.) | 125 mA pie 5V DC (0,625W), 100 mA pie 24V DC (2,4W) |
| Siltuma izkliede | Kopējais 2,83W (visi punkti aktivizēti) |
| Signāla aizkave (maksimālā) – pretestības slodze | Ieslēgšanas laiks: 10 ms, Izslēgšanas laiks: 10 ms |
| Noplūdes strāva izslēgtā stāvoklī (maks.) | 0 mA |
| Strāva ieslēgtā stāvoklī (min.) | 10 mA pie 5V DC |
| Nepārtraukts strāvas daudzums uz punktu (maks.) | 2,5A |
| Nepārtraukts strāvas daudzums uz kopēju vadu (maks.) | 8A |
| Nepārtraukts strāvas daudzums uz moduli (maks.) | 16A |
| Barošanas avota attāluma vērtējums | 8 (maksimālais attālums no barošanas avota: 8 moduļi) |
| Izolētas grupas | 1. grupa: izvades 0-3; 2. grupa: izvades 4-7 |
| Izvades grupas izolācija no atpakaļplāksnes | 1836V AC 1 sekundi vai 2596V DC 1 sekundi; 265V AC darba spriegums (IEC 2. klases pastiprinātā izolācija) |
| Izejas grupas izolācija no izejas grupas | 1836V AC 1 sekundi vai 2596V DC 1 sekundi; 265V AC darba spriegums (pamata izolācija); 150V AC darba spriegums (IEC 2. klases pastiprinātā izolācija) |
| Piegādātāja ID kods | 1 |
| Produkta veida kods | 7 |
| Produkta kods | 86 |
