Product Description
Produkta pārskats

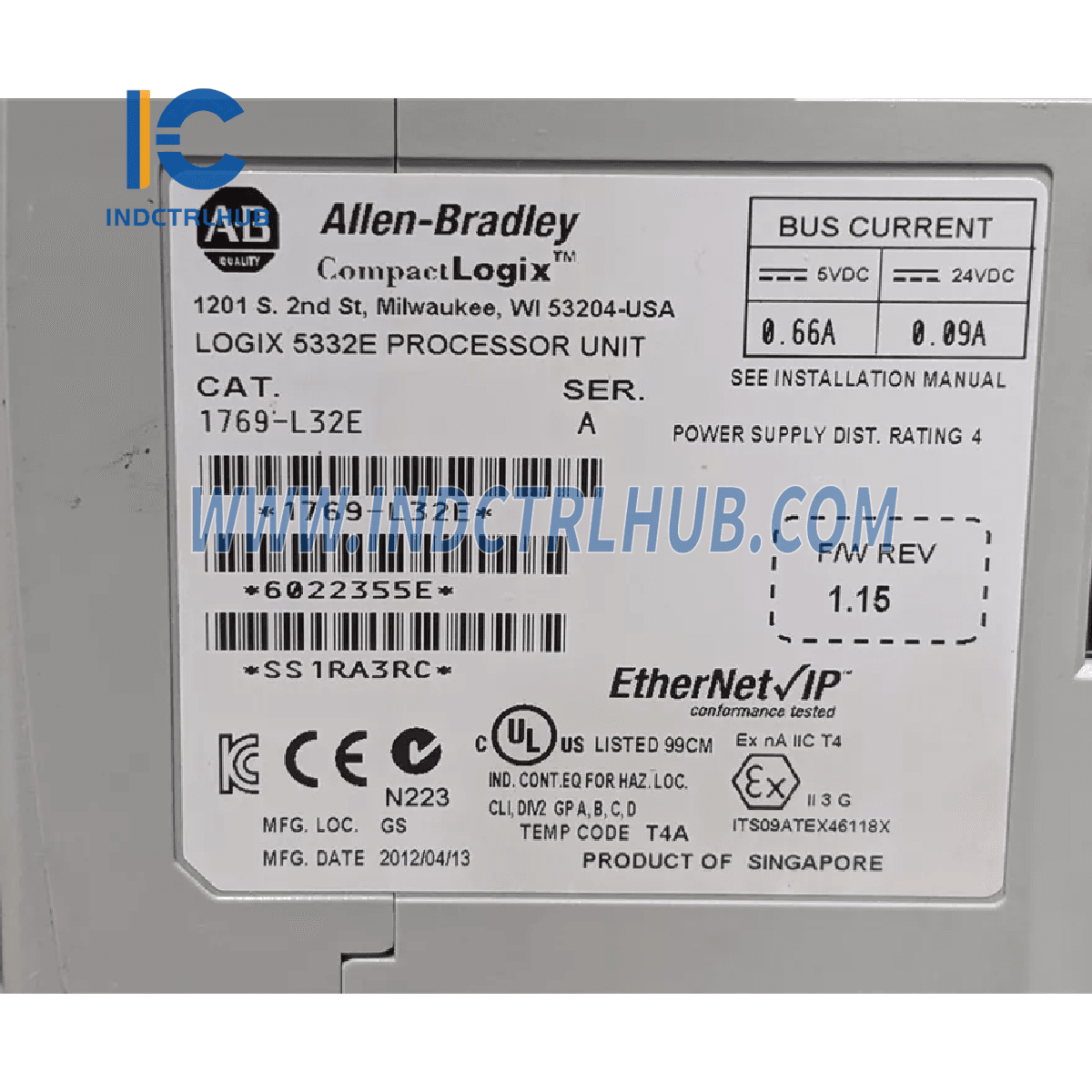

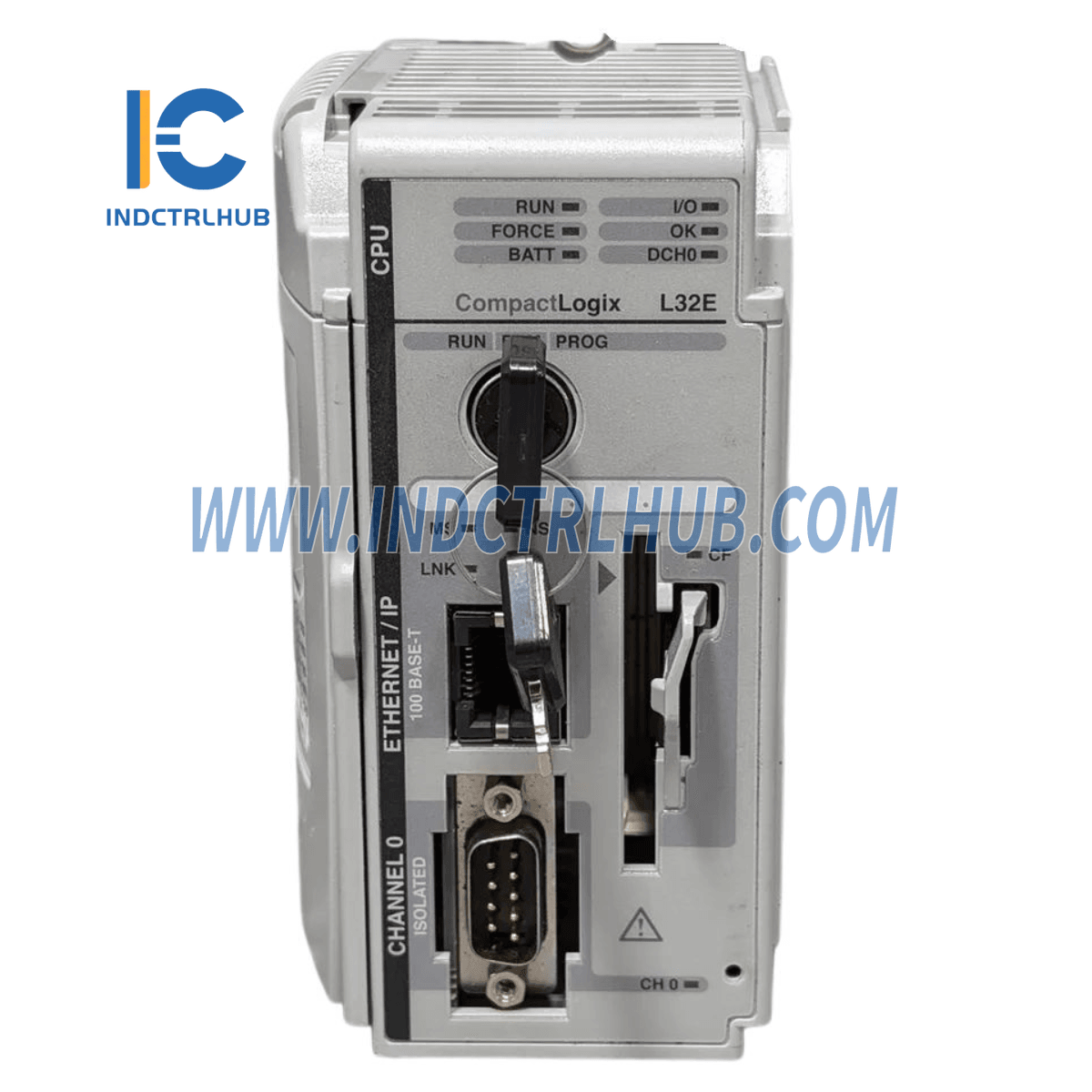

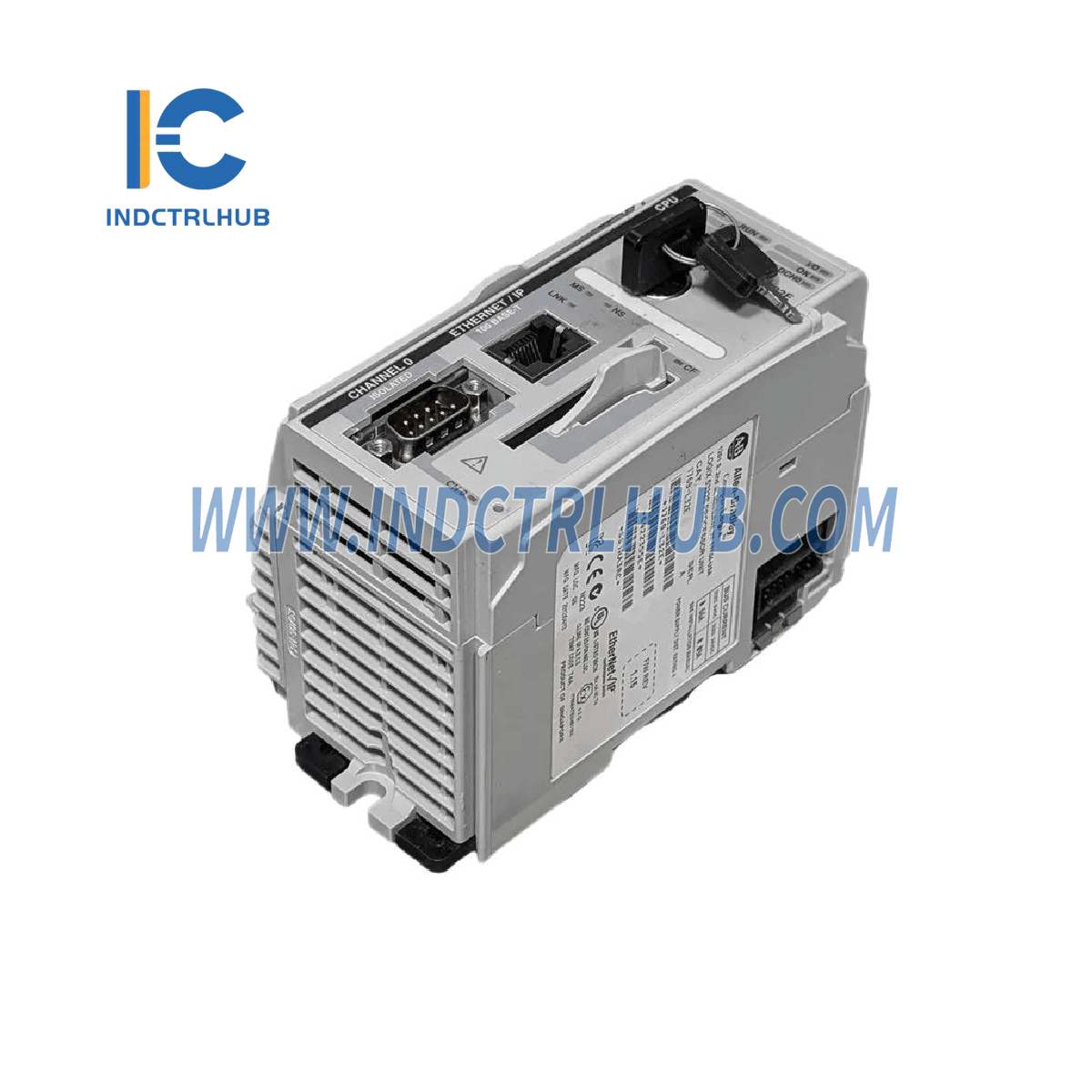

- Ražotājs: Allen-Bradley
- Modelis/daļas numurs: 1769-L32E/A
- Modeļa tips: CompactLogix 750KB Ethernet kontrolieris
Galvenās īpašības
- 750 KB lietotāja atmiņa programmu glabāšanai
- Ethernet/IP komunikācija ar 10/100 BASE-T portu
- Atbalsta līdz 16 paplašināšanas I/O moduļiem modulārai vadībai
- DIN sliedes vai paneļa montāžas iespējas
-
Vairāki komunikācijas porti:
- CH0 RS-232 (pilnībā izolēts) – DF1, DH-485, ASCII
- Ethernet ports (10/100 BASE-T) tīkla savienojumam
- Pamata izolācijas spriegums (30V nepārtraukts)
- Barošanas avota attāluma vērtējums: Atbalsta līdz 4 moduļiem attālumā no barošanas avota
Tehniskās specifikācijas
| Atribūts | Specifikācija |
|---|---|
| Lietotāja atmiņa | 750 KB |
| Papildu nemainīgā atmiņa | 1784-CF128 |
| I/O moduļu skaits (maks.) | 16 (1769-sērijas moduļi) |
| I/O banku skaits (maks.) | 3 |
| Aizvietojošā baterija | 1769-BA |
| Strāvas patēriņš pie 5V DC | 660 mA |
| Strāvas patēriņš pie 24V DC | 90 mA |
| Jaudas izkliede | 5.5 W |
| Izolācijas spriegums | 30V (pastāvīgi), tipa pārbaudīts pie 710V DC 60 sekundes |
| Saziņas porti | CH0 - RS-232 (pilnībā izolēts, DF1, DH-485, ASCII) |
| Ethernet ports | 10/100 BASE-T |
| Sērijas kabeļa saderība | 1756-CP3 vai 1747-CP3, 3m (9.84 ft) kabelis |
| Svars | Aptuveni 0.32 kg (0.70 lb) |
| Spraugas platums | 1 |
| Montāžas iespējas | DIN sliede vai paneļa stiprinājums |
| Paneļa stiprinājuma skrūves griezes moments | 1.1–1.8 N•m (10–16 lb•in), M4 vai #8 skrūves |
| Barošanas avota saderība | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
| Barošanas avota attāluma vērtējums | 4 moduļi |
| Vada kategorija | 2. kategorija komunikācijas portiem |
| Temperatūras kods (Ziemeļamerika) | T4A |
| Temperatūras kods (IEC) | T4 |
| Iekārtas korpusa tipa novērtējums | Nav (atvērta tipa) |
Vides specifikācijas
| Atribūts | Specifikācija |
|---|---|
| Darbības temperatūra | 0 līdz 60°C (32 līdz 140°F) |
| Uzglabāšanas temperatūra | -40 līdz +85°C (-40 līdz +185°F) |
| Maksimālā apkārtējās gaisa temperatūra | 60°C (140°F) |
| Relatīvais mitrums | 5 līdz 95% bez kondensāta |
| Pretestība vibrācijai | 5 g pie 10-500 Hz (IEC 60068-2-6) |
| Šoks (operatīvs) | 20 g (DIN sliede), 30 g (panelis) (IEC 60068-2-27) |
| Šoks (neoperatīvs) | 30 g (DIN sliede), 40 g (panelis) |
EMC imunitātes un drošības standarti
| Standarta | Specifikācija |
|---|---|
| Elektrostatiskais izlādes (ESD) | 6 kV kontakts, 8 kV gaisa izlāde (IEC 61000-4-2) |
| Starojuma RF noturība | 10V/m (80–2000 MHz), 3V/m (2000–2700 MHz) (IEC 61000-4-3) |
| Elektriskā ātrā pāreja (EFT) | ±2 kV uz komunikācijas portiem, ±3 kV uz barošanas portiem (IEC 61000-4-4) |
| Pārsprieguma pārejas noturība | ±2 kV līnija-zeme (CM) uz komunikācijas portiem (IEC 61000-4-5) |
| Vadītā RF noturība | 10V RMS (150 kHz – 80 MHz) (IEC 61000-4-6) |
