Product Description

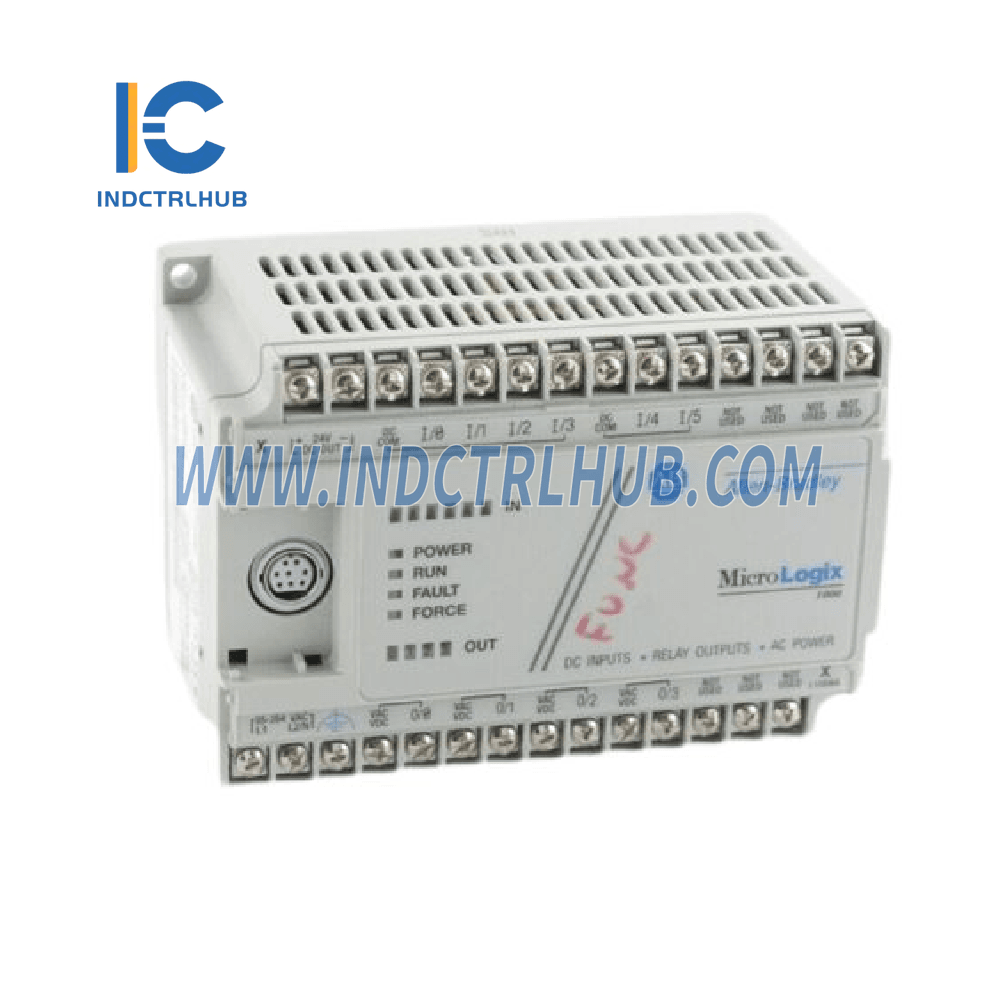

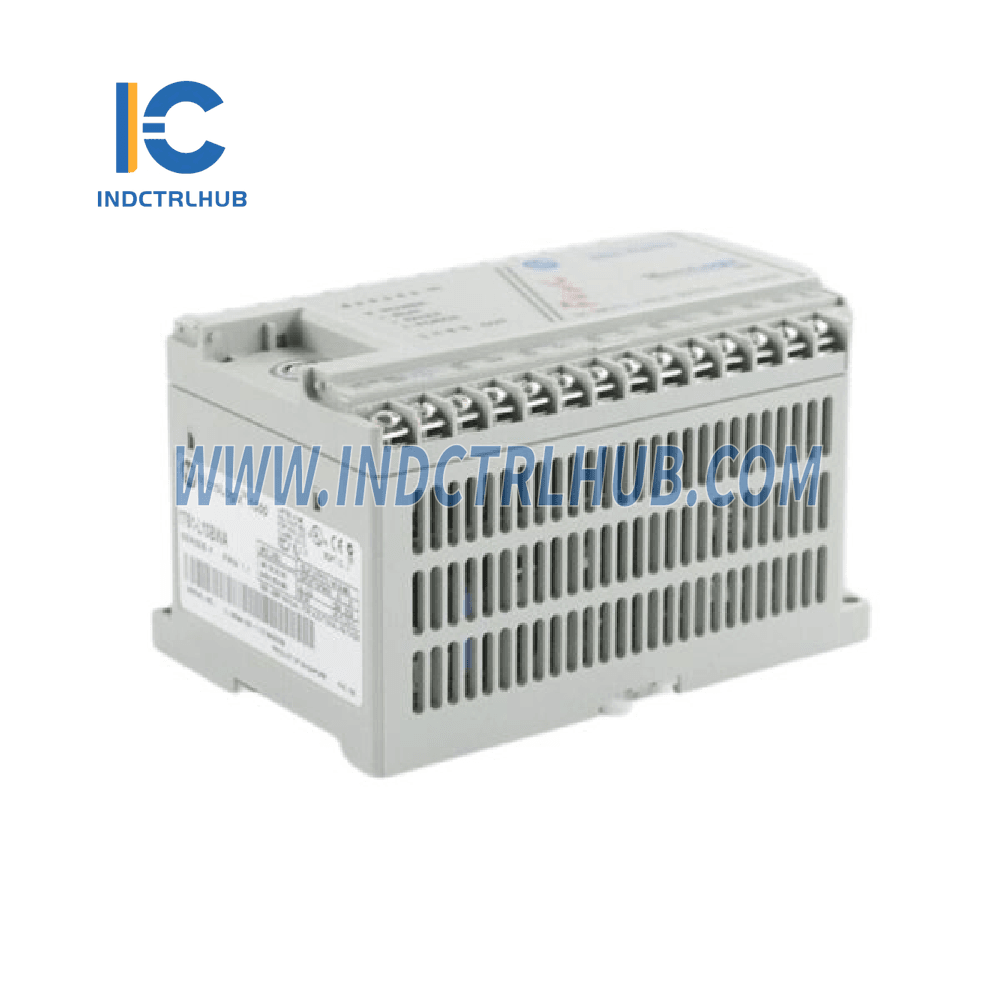

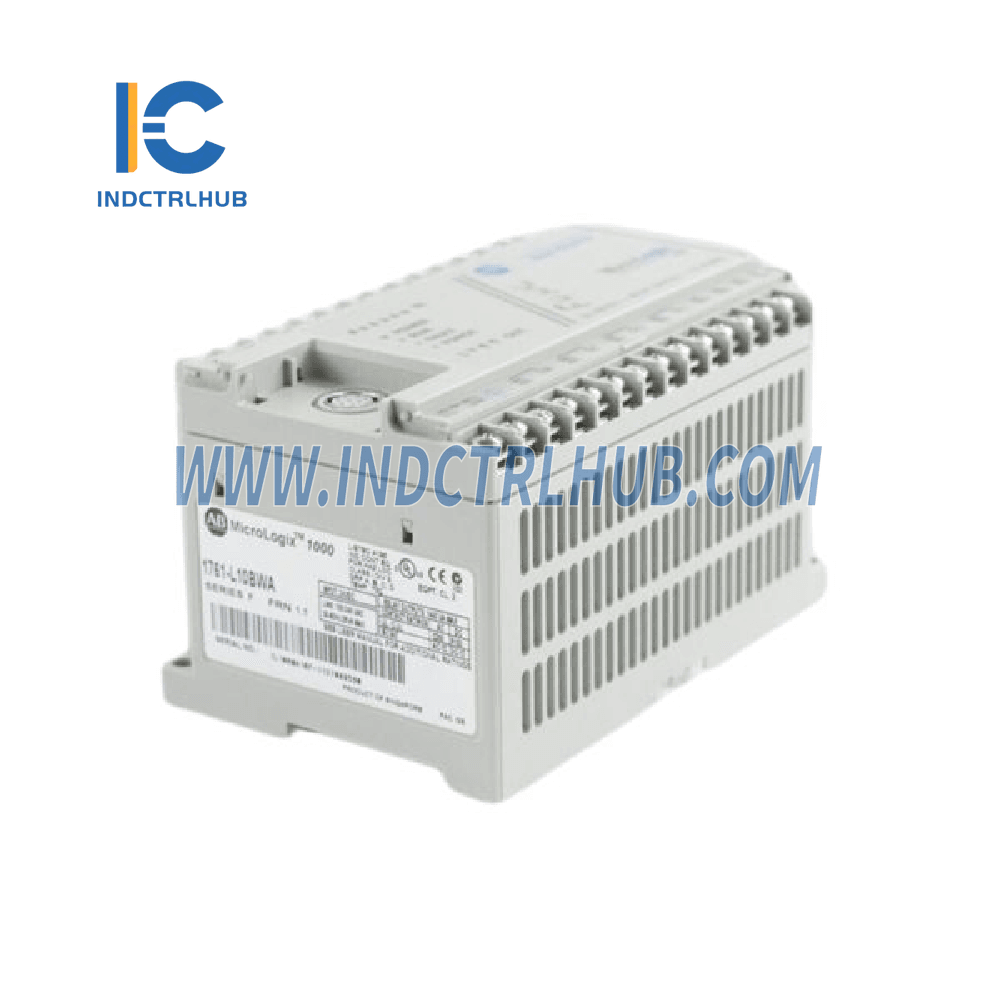

Produkta detaļas: Allen-Bradley MicroLogix 1000 programmējamais kontrolieris (Modelis: 1761-L10BWA)
Vispārīgs pārskats
- Ražotājs: Allen-Bradley
- Modelis/daļas numurs: 1761-L10BWA
- Apraksts: MicroLogix 1000 programmējamais kontrolieris ir kompakts un izmaksu ziņā efektīvs risinājums mazām vadības lietojumprogrammām. Tam ir iebūvēta atmiņa, daudzveidīgas barošanas iespējas un izturīga vides noturība rūpnieciskai lietošanai.
Fiziskie izmēri
| Izmērs | Vērtība |
|---|---|
| Garums | 120 mm (4.72 collas) |
| Dziļums | 73 mm (2.87 collas) |
| Augstums | 80 mm (3.15 collas) |
Atmiņas un barošanas specifikācijas
| Iezīme | Specifikācija |
|---|---|
| Atmiņas izmērs/tips | 1 K EEPROM (737 instrukciju vārdi, 437 datu vārdi) |
| Barošanas spriegums | 85-264V AC (47-63 Hz), 20.4-26.4V DC |
| Barošanas patēriņš |
AC (120V): 15 VA - 29 VA AC (240V): 21 VA - 36 VA DC (24V): 5W - 7W |
| Maksimālais ieplūdes strāvas impulss | 30A 8 ms (AC), 30A 4 ms (DC) |
| Sensoru barošanas izvade | 24V DC pie 200 mA, 200 µF maksimālais kapacitatīvais slodze |
Vides specifikācijas
| Iezīme | Specifikācija |
|---|---|
| Darbības temperatūra | Skatīt vides ierobežojumus variācijām |
| Vibrācija |
Darbībā: 5 Hz līdz 2 kHz, 0.381 mm virsmas līdz virsmai/2.5g (panelī uzstādīts) Nedarbojas: 5 Hz līdz 2 kHz, 0.762 mm virsmas līdz virsmai/5g |
| Triecienizturība |
Darbībā: 10g maksimālais paātrinājums (7,5g DIN sliedes montāžā) Nedarbojas: 20g maksimālais paātrinājums |
| Elektrostatiskā izlāde | EN 61000-2, līdz 8 kV |
| Starojuma jutība | EN 61000-3, līdz 10 V/m |
| Ātra pārejas imunitāte | EN 61000-4, 2 kV barošanas avotam/I/O; 1 kV komunikācijas līnijām |
| Izolācijas spriegums | 1500V AC |
Termināļu un montāžas detaļas
| Iezīme | Specifikācija |
|---|---|
| Termināļa skrūves griezes moments | Maksimāli 0,9 N-m (8,0 in.-lbs) |
| Montāžas iespējas | Paneļa montāža (1g vibrācija) vai DIN sliedes montāža (piemēro triecienu apsvērumus) |
Galvenās īpašības
- Kompakts dizains: ideāli piemērots mazapjoma vadības lietojumiem, kur telpa ir ierobežota.
- Robusta vides izturība: izstrādāts, lai izturētu rūpnieciskos apstākļus, tostarp temperatūras ekstrēmus, augstu mitrumu un mehāniskus triecienus/vibrācijas.
- Elastīgas barošanas iespējas: saderīgs gan ar maiņstrāvas, gan līdzstrāvas barošanas avotiem.
- Uzlabota elektromagnētiskā atbilstība: atbilst EN standartiem elektrostatiskās izlādes, starojuma jutības un ātras pārejas imunitātes jomā.
- Augstas kvalitātes konstrukcija: izturīgi materiāli un uzticama darbība nodrošina ilgtermiņa veiktspēju prasīgos apstākļos.
