Product Description
Vispārīga informācija

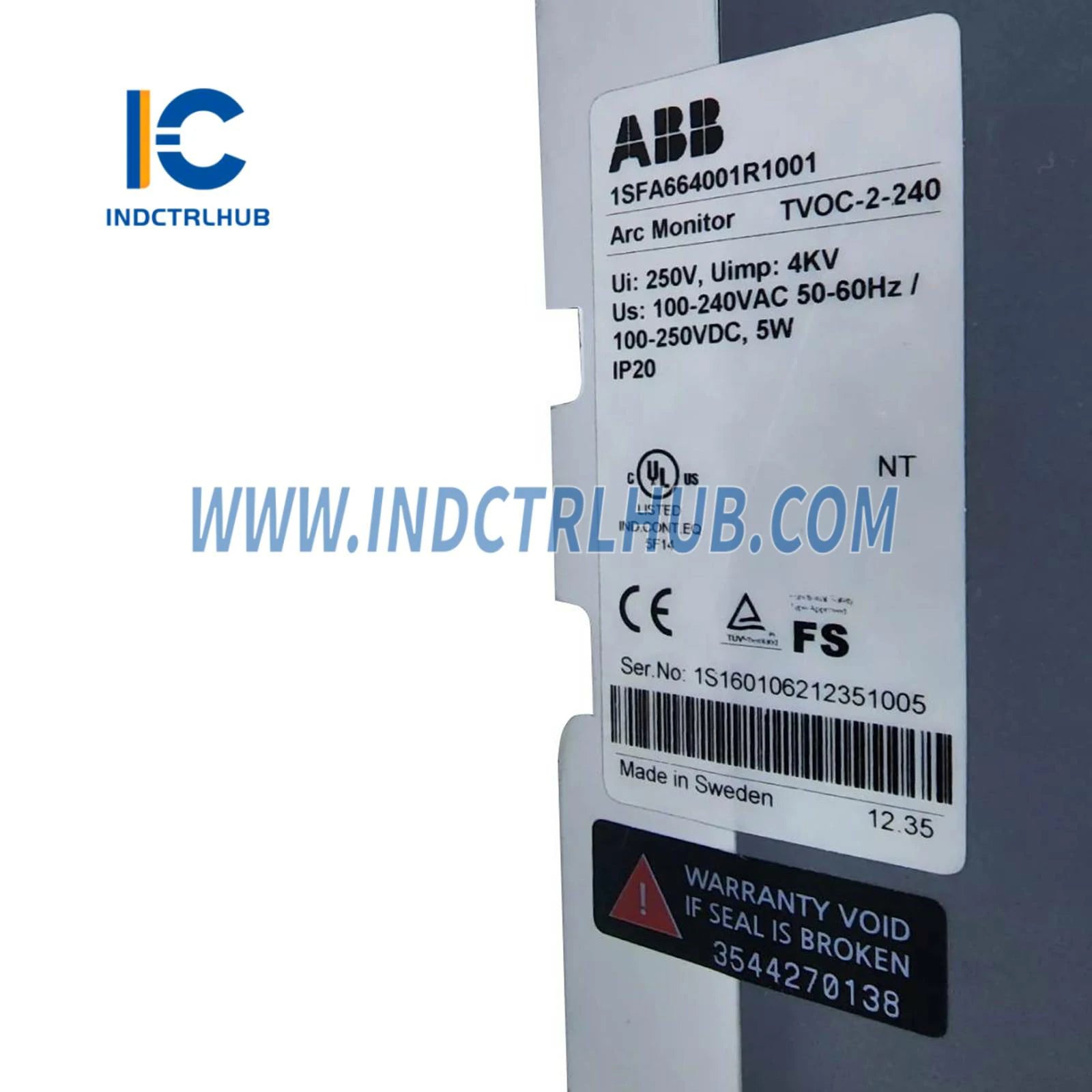

- Pagarinātais produkta tips: TVOC-2-240
- Produkta ID: 1SFA664001R1001
- EAN: 7320500382172

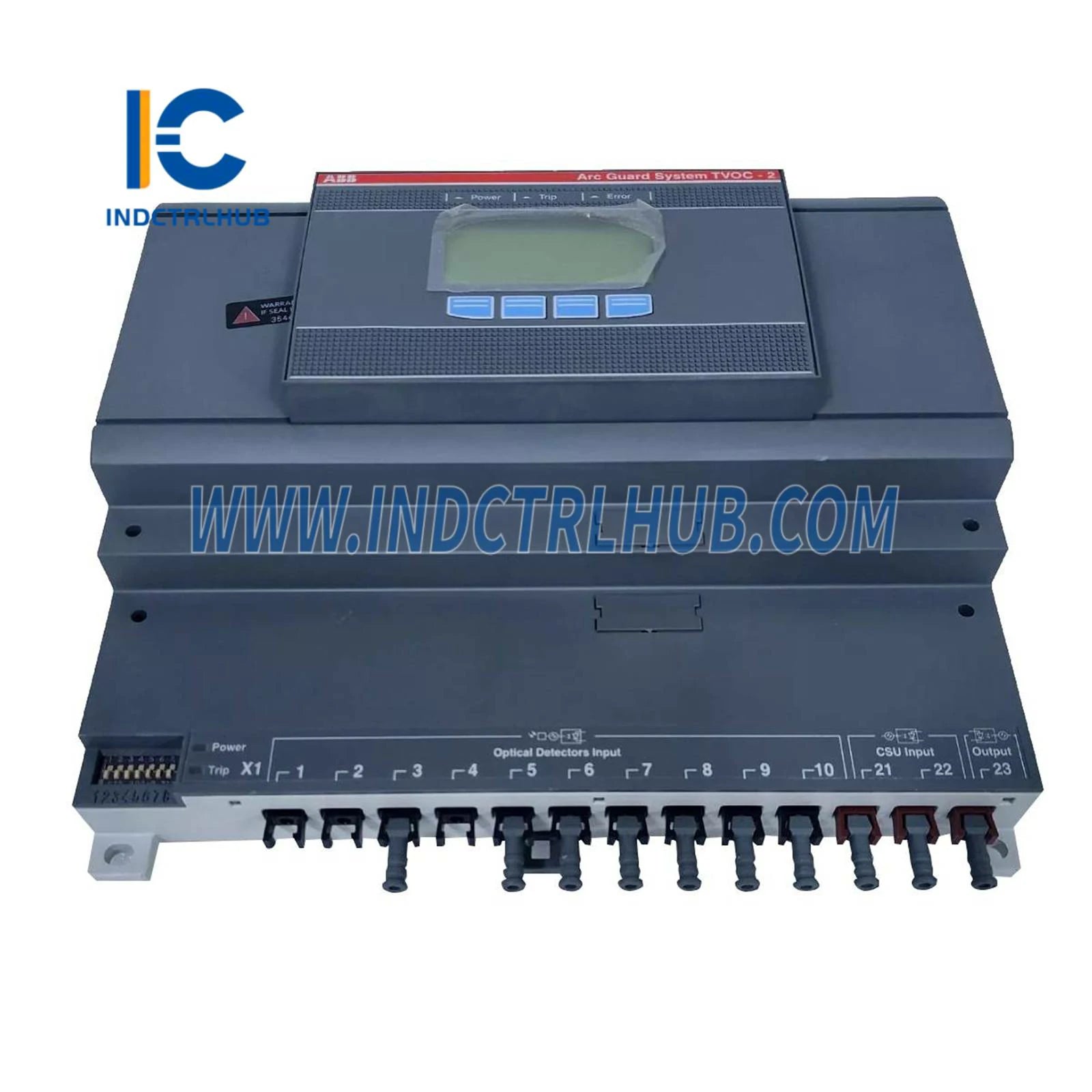

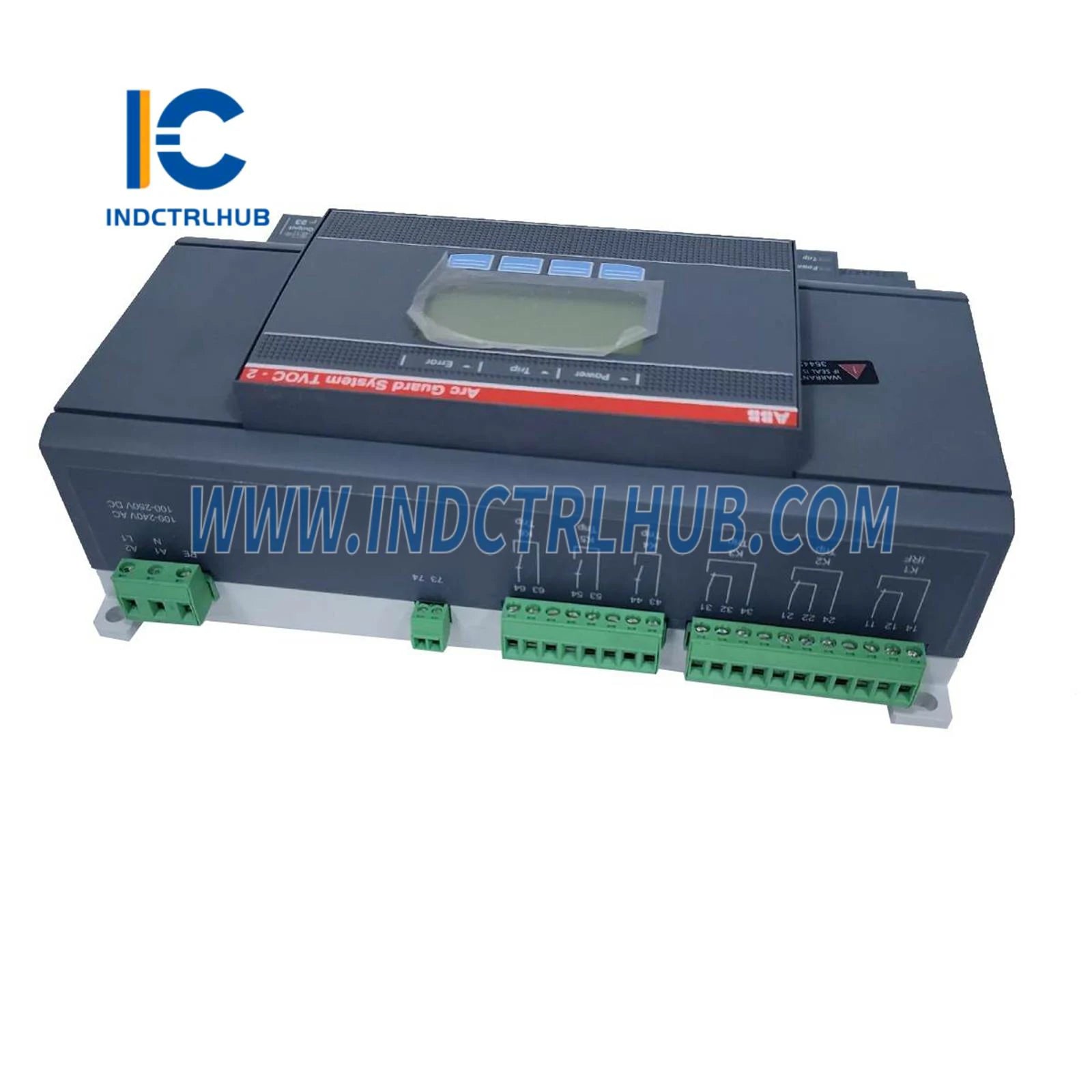

- Kataloga apraksts: TVOC-2-240 Arc Monitor
- Ilgais apraksts: TVOC-2 Arc Guard System ir izstrādāts loka kļūdu aizsardzībai, nodrošinot ātru loka kļūdu noteikšanu elektriskajās sistēmās. Arc Monitor uztver loka gaismu un nosūta signālu tuvumā esošajiem automātiskajiem slēdžiem 1 ms laikā, ļaujot tiem pārtraukt strāvu un nodzēst loku, aizsargājot cilvēkus un aprīkojumu. Ierīce atbalsta līdz 10 detektoriem un var atslēgt līdz trim slēdžiem ar zonas selektivitāti. Tāpat atbalsta līdz 2 paplašinājuma vienībām, ļaujot noteikt līdz 30 gaismas detektoriem. Arc Monitor ietver HMI, ko var novietot uz durvju ārpuses. Detektori pieejami dažādos garumos, lai atbilstu dažādiem slēdžu dizainiem.
Materiālu atbilstība
- REACH deklarācija: Pieejama Arc Guard System
- RoHS atbilstība: Jā, saskaņā ar ES Direktīvu 2011/65/ES (grozījums 2015/863)
- Toksisko vielu kontroles likums (TSCA): 2CMT001035D0902a
Vides specifikācijas
-
Vides gaisa temperatūra:
- Darbība: -25°C līdz +55°C
- Uzglabāšana: -25°C līdz +55°C
Pasūtīšanas informācija
- Pasūtījuma kods (ASV un Kanāda): TVOC-2-240
- EAN: 7320500382172
- Minimālais pasūtījuma daudzums: 1 gabals
- Muitas tarifu numurs: 85389099
Izmēri
- Tīrais platums: 210 mm
- Tīrais augstums: 230 mm
- Tīrais dziļums / garums: 80 mm
- Tīrais svars: 1.2 kg
Iepakojuma informācija
-
Iepakojuma līmenis 1:
- Vienības: 1 kaste
- Platums: 260 mm
- Augstums: 125 mm
- Dziļums / Garums: 215 mm
- Bruto svars: 1.27 kg
- EAN: 7320500382172
- 2. līmeņa iepakojums: 1 gabals
Papildu informācija
- Galvenais tips: TVOC-2
- Produkta nosaukums: Loka monitors
- Piemērots priekš: TVOC-2
Tehniskās specifikācijas
- Montāžas veids: Uz sienas vai DIN sliedes
- Palīgkontaktu skaits (SPDT): 3
- Palīgdakšu skaits (NO): 3
- Palīgkontaktu skaits (NC): 0
- Jaudas zudums: 1.5 W
- Nominalais darba spriegums: 100 V līdz 240 V AC/DC
- Termināļa tips: Skrūvju termināļi
Sertifikāti un deklarācijas
- BV sertifikāts: TVOC-2
- CSA sertifikāts: cULus sertifikāts loka aizsardzības sistēmai TVOC-2 (ieskaitot piederumus)
- DNV sertifikāts: TVOC-2, CSU-2
- EAC sertifikāts: ArcGuard, TVOC-2
- UL sertifikāts: cULus sertifikāts loka aizsardzības sistēmai TVOC-2 (ieskaitot piederumus)
- CE atbilstības deklarācija: Loka aizsardzības sistēma - TVOC-2
Ārējās klasifikācijas
- ETIM 8: EC002911 - Loka detektora sistēma
- ETIM 9: EC002911 - Loka detektora un mazināšanas sistēma
- UNSPSC: 32151802 (Loka detektora sistēma)
- eClass: V11.0 : 27142214
Saistītie produkti un daļas
- Produkta kategorija: Zema sprieguma produkti un sistēmas > Automātiskie slēdži > Ārējā digitālā vienība > Loka aizsardzības sistēma
- Daļas un pakalpojumi: Vidējā sprieguma produkti un sistēmas > Apkalpošana > Rezerves daļas un patēriņa materiāli > Daļas (Releji-SWG-CB)
