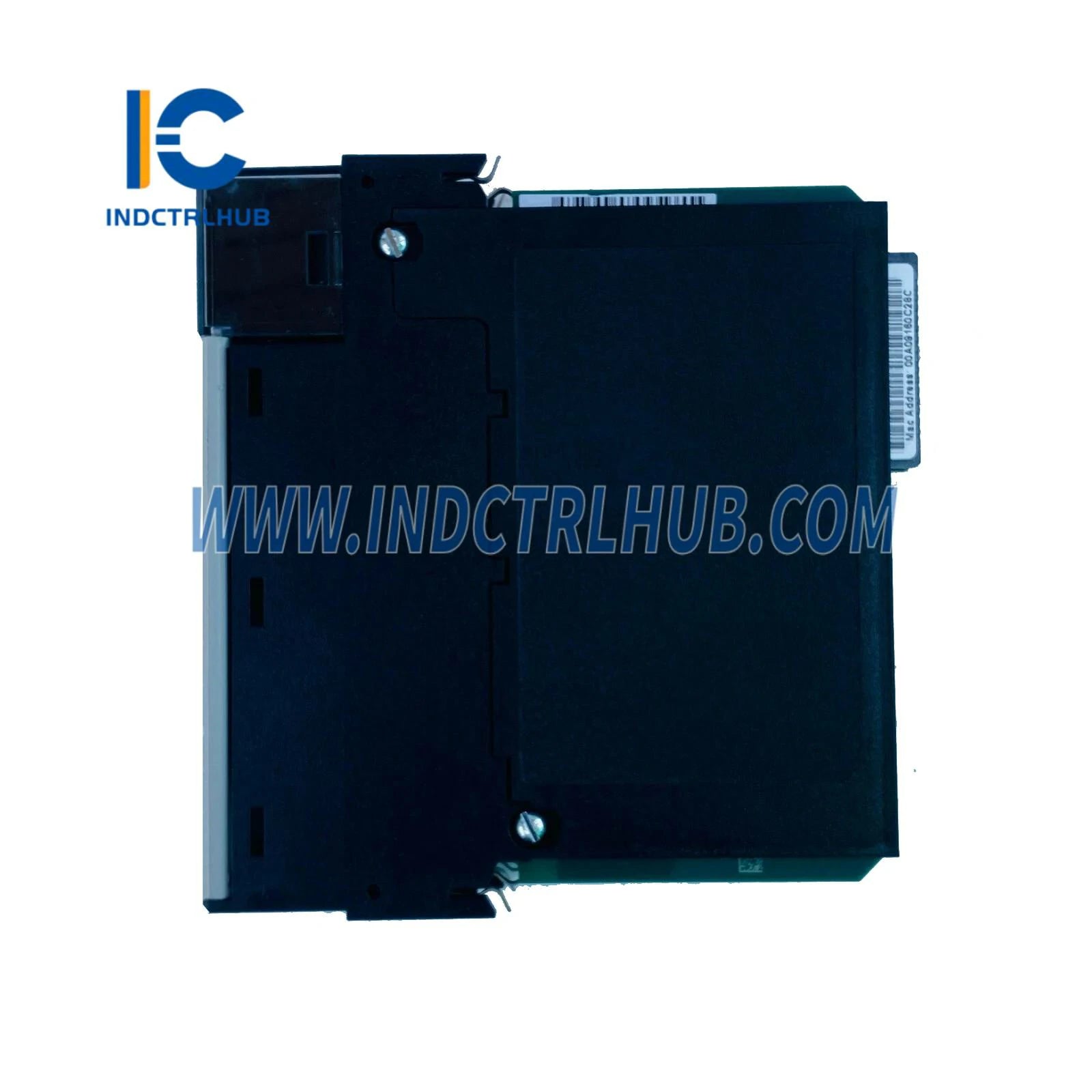

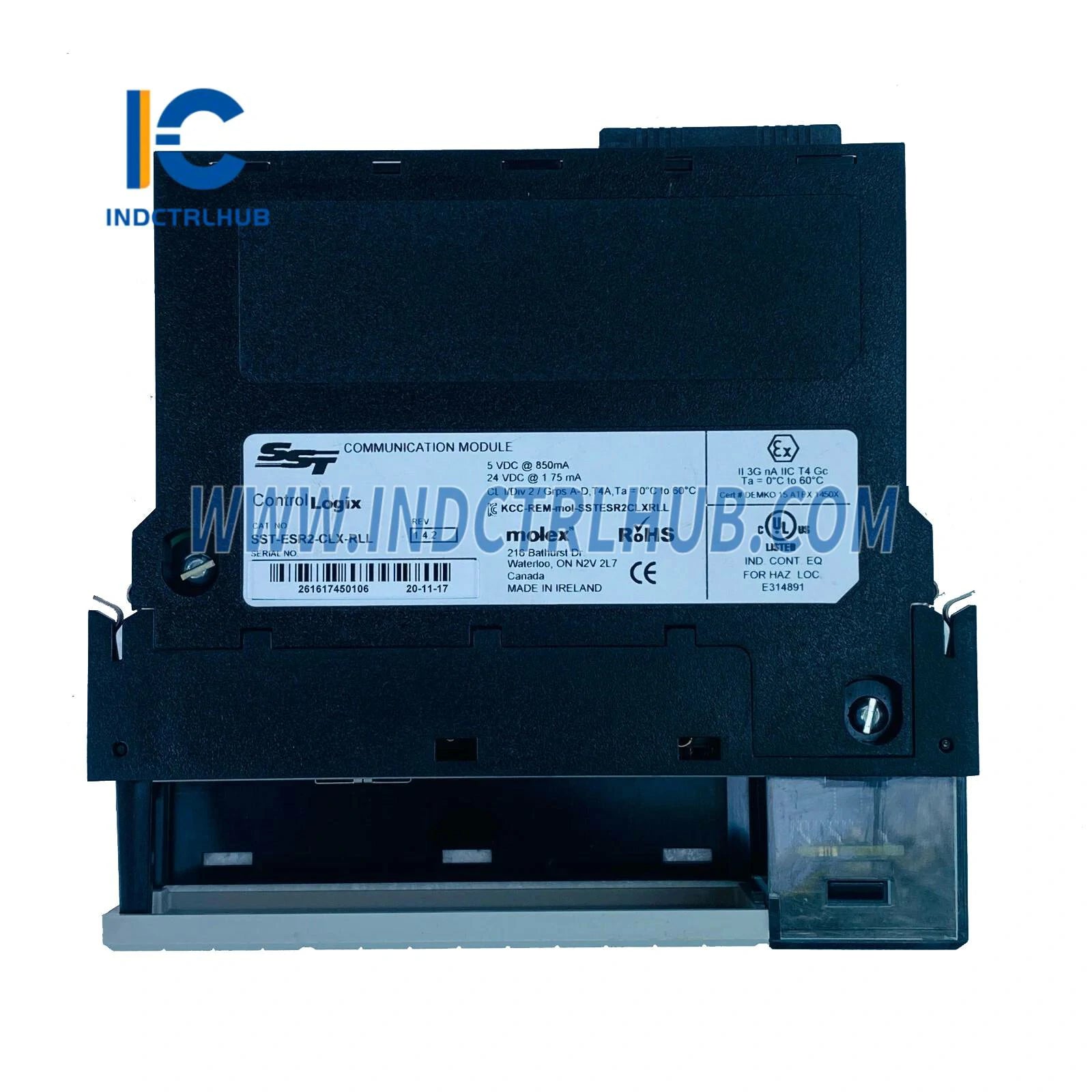

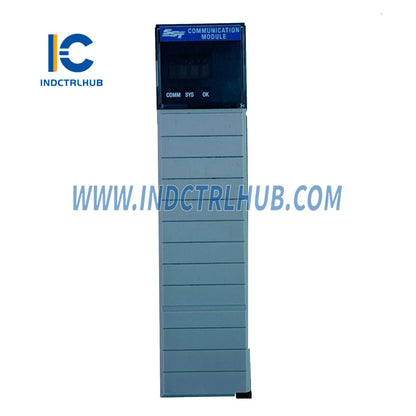

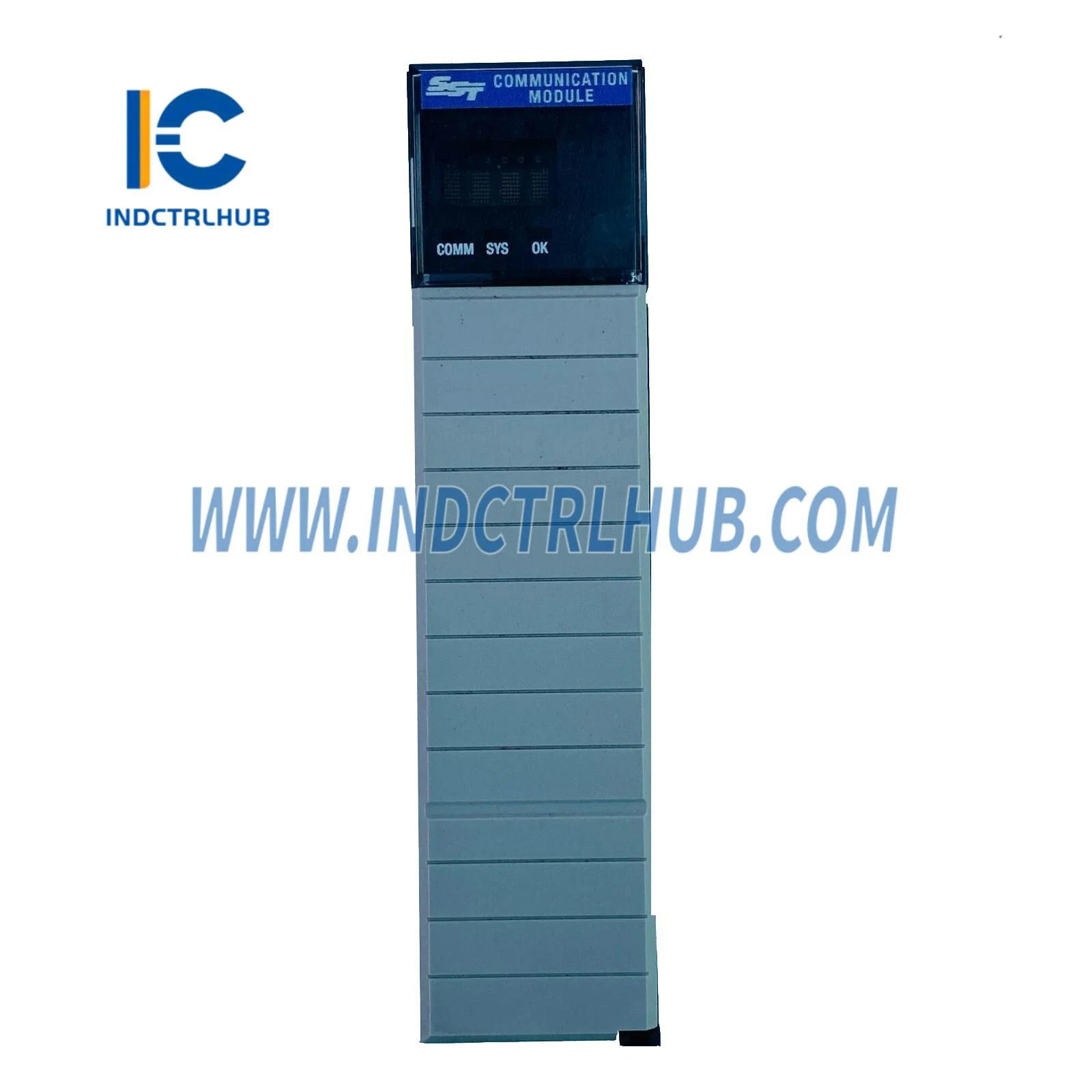

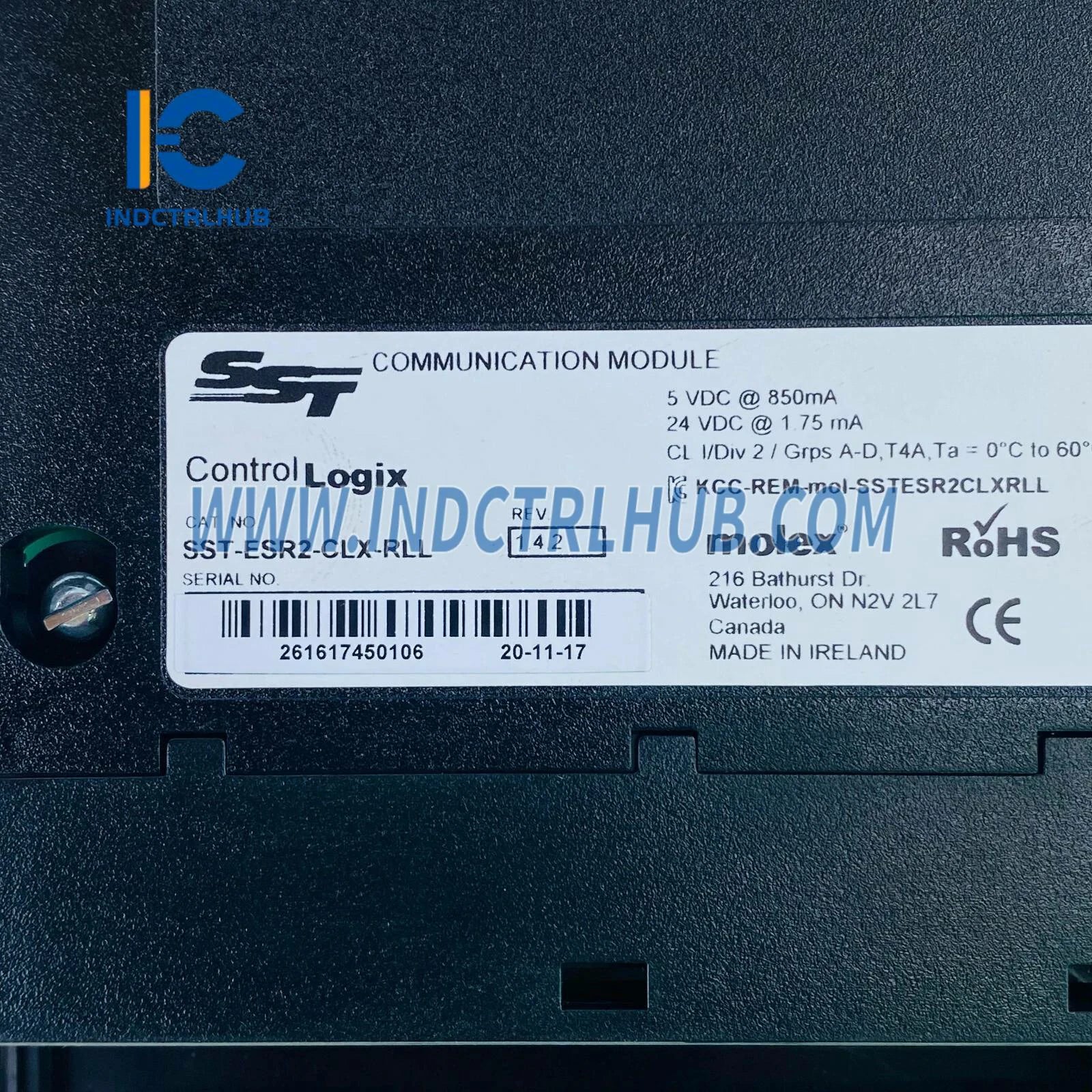

Woodward SST-ESR2-CLX-RLL Ethernet ControlLogix модулі
Өнімге шолу
- Woodward SST-ESR2-CLX-RLL — бұл Rockwell Automation ControlLogix бағдарламаланатын логикалық контроллерлерін (PLC) Ethernet негізіндегі өнеркәсіптік желілермен байланыстыруға арналған Ethernet ControlLogix модулі. Бұл байланыс модулі Woodward-тың SST (SynchroNet Systems Technology) өнім желісінің бөлігі болып табылады және ControlLogix PLC-лер мен Ethernet протоколдарын (Modbus TCP, EtherNet/IP немесе басқа өнеркәсіптік байланыс стандарттары) қолданатын құрылғылар арасында үздіксіз деректер алмасуды қамтамасыз етеді. "CLX" ControlLogix платформасымен үйлесімділігін білдіреді, ал "RLL" Rockwell-дің Relay Ladder Logic бағдарламалау ортасымен интеграциясын көрсетеді. Модуль электр станциялары, теңіз қолданбалары және өнеркәсіптік нысандардағы PLC негізіндегі автоматтандыру жүйелерімен Woodward басқару жүйелерін (мысалы, турбина немесе генератор контроллерлері) біріктіруге өте қолайлы. Woodward-тың генератор контроллерлерімен (мысалы, EasyGen-3500-5, 8440-2087), қорғау релелерімен (мысалы, XD1G11) немесе қоздыру жүйелерімен (мысалы, DECS-100-B15) салыстырғанда, SST-ESR2-CLX-RLL — бұл басқару немесе қорғау құрылғысы емес, байланыс интерфейсі. Ол Woodward-тың электронды губернаторларынан (мысалы, DYN1-10784-003-0-12), актюаторларынан (мысалы, 8408-921) және басқа модульдерінен (мысалы, 5466-1510 CPU) ерекшеленеді.
Техникалық сипаттамалар
- SST-ESR2-CLX-RLL келесі сипаттамаларға ие, өнеркәсіптік дереккөздер мен Woodward құжаттамасына негізделген:
| Сипаттама | Толығырақ |
|---|---|
| Модель/Бөлім нөмірі | SST-ESR2-CLX-RLL |
| Өндіруші | Woodward |
| Сипаттамасы | Ethernet ControlLogix байланыс модулі |
| Сериясы | SST |
| Функциясы | ControlLogix PLC-лерді Ethernet негізіндегі өнеркәсіптік желілермен байланыстырады |
| Процессор | Орнатылған микропроцессор (нақты архитектурасы жарияланбаған) |
| Жад | Flash: 8–16 МБ (прошивка және конфигурация үшін) RAM: 4–8 МБ (жұмыс уақыты деректері үшін) |
| Дисплей | Жағдай, желі белсенділігі және қателер үшін LED индикаторлар |
| Кірістер | Жоқ (деректерді енгізу Ethernet немесе ControlLogix артқы жазықтығы арқылы) |
| Шығыстар | Жоқ (деректерді шығару Ethernet немесе ControlLogix артқы жазықтығы арқылы) |
| Байланыс интерфейстері | 2 Ethernet порты (10/100 Мбит/с, RJ45, Modbus TCP, EtherNet/IP қолдайды) ControlLogix артқы жазықтық интерфейсі (PLC байланысы үшін) Сериялық порт (міндетті емес, конфигурация үшін) |
| Қолдау көрсетілетін протоколдар | Modbus TCP (клиент/сервер), EtherNet/IP (жасырын/анық хабарлама), OPC (бағдарламалық қамтамасыз етумен міндетті емес), арнайы протоколдар (конфигурацияға байланысты) |
| Деректерді беру жылдамдығы | 100 Мбит/с дейін (Ethernet) |
| Қайталанушылық | Қайталанусыз (желілік қайталанушылық сыртқы коммутаторлар арқылы мүмкін) |
| Диагностика | Желі жағдайы, байланыс қателері, оқиғаларды журналдау (PLC немесе бағдарламалық қамтамасыз ету арқылы), күй индикаторлары |
| Үйлесімділік | Rockwell Automation ControlLogix PLC-лері (мысалы, 1756 сериясы); Woodward басқару жүйелері (мысалы, MicroNet, EasyGen); үшінші тарап құрылғылары Modbus TCP немесе EtherNet/IP арқылы; SCADA/DCS жүйелерімен интеграцияланады |
| Қуат көзі | 5 VDC (ControlLogix артқы жазықтығы арқылы) |
| Қуат тұтыну | Шамамен 3–5 Вт |
| Қоршаған орта сипаттамалары | Жұмыс температурасы: 0°C-тан +60°C-қа дейін (32°F-тан +140°F-қа дейін) Сақтау температурасы: -40°C-тан +85°C-қа дейін (-40°F-тан +185°F-қа дейін) Салыстырмалы ылғалдылық: 5%-тен 95%-ке дейін конденсациясыз Діріл: IEC 60068-2-6 стандартына сәйкес Соққы: IEC 60068-2-27 стандартына сәйкес |
| Қаптама | IP20 (ашық типтегі модуль, ControlLogix шассиіне орнатылады) |
| Өлшемдері | Шамамен 145 мм (Б) x 35 мм (Е) x 140 мм (Т) |
| Салмағы | Шамамен 0.3–0.5 кг |
| Орнату | ControlLogix шассиіне (1756 сериясы) қосылады |
| Сертификаттар | CE, UL, CSA, теңіз сертификаттары (мысалы, DNV, ABS, конфигурацияға байланысты) |
