Product Description
Өнімге шолу
| Санат | Толығырақ |
|---|---|
| Өндіруші | Вудвард |

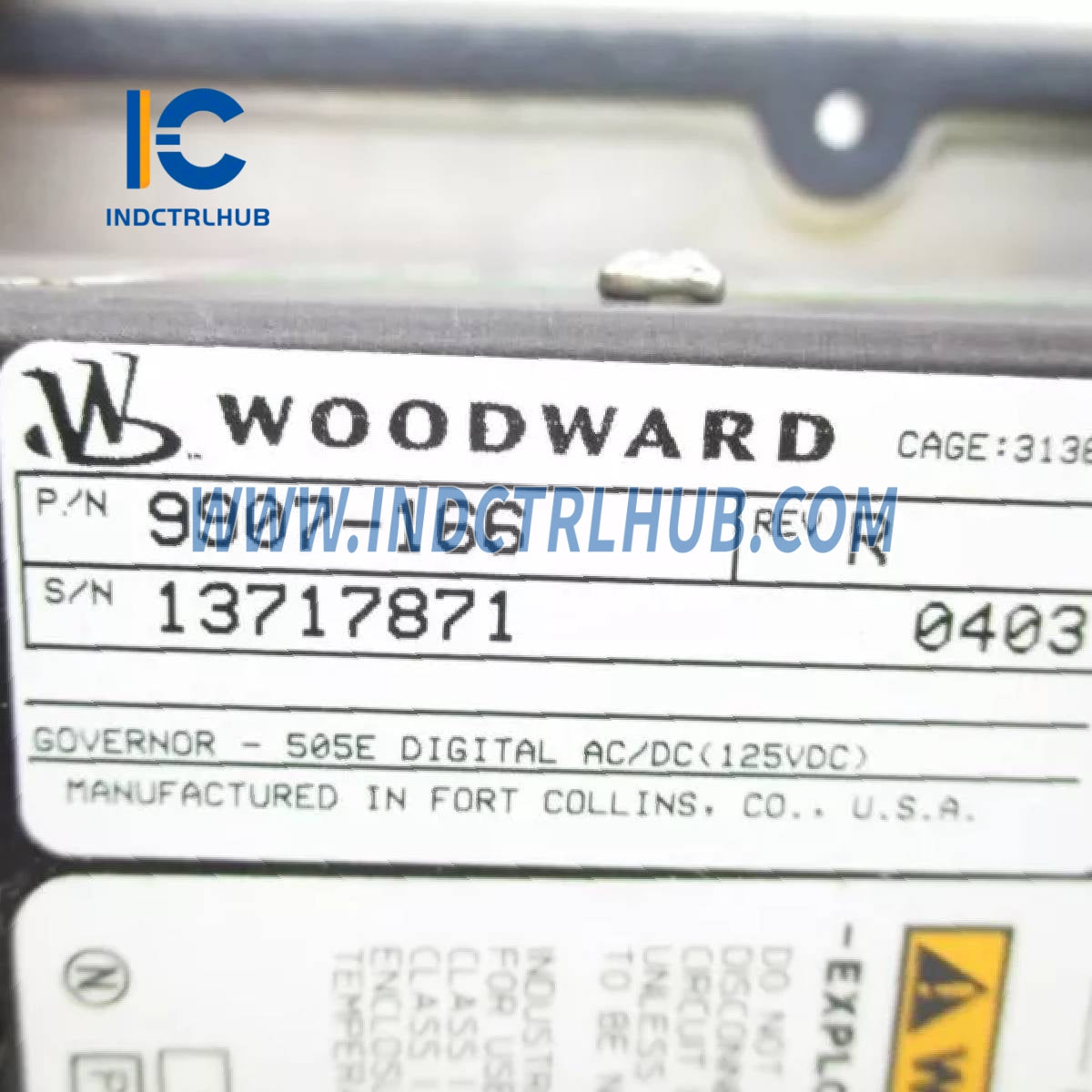

| Модель/Бөлім нөмірі | 9907-166 |
| Сипаттама | 32-биттік микропроцессорлы, шығару және/немесе енгізу мүмкіндігі бар бул турбинасын басқаруға арналған 505E Digital Governor |
| Негізгі Ерекшеліктер | Алаңда бағдарламаланатын, AC/DC қуат кірісі, бір немесе екі әрекеттегішті қолдайды, 1-ші класс 2-ші бөлім рейтингі бар, 505XT (8200-1311) арқылы ауыстырылды |
Техникалық сипаттамалар
| Техникалық сипаттама | Толығырақ |
|---|---|
| Модель | 9907-166 |
| Өнім желісі | 505E Digital Governor |
| Қуат тұтыну | 88-132 VAC немесе 90-150 VDC |
| Кірістер | 16 байланыс кірісі (4 арнайы, 12 бағдарламаланатын), 6 бағдарламаланатын 4-20 мА ток кірісі |
| Шығыстар | 2 әрекеттегіш шығысы (4-20 мА), 8 реле шығысы, 6 бағдарламаланатын 4-20 мА шығысы |

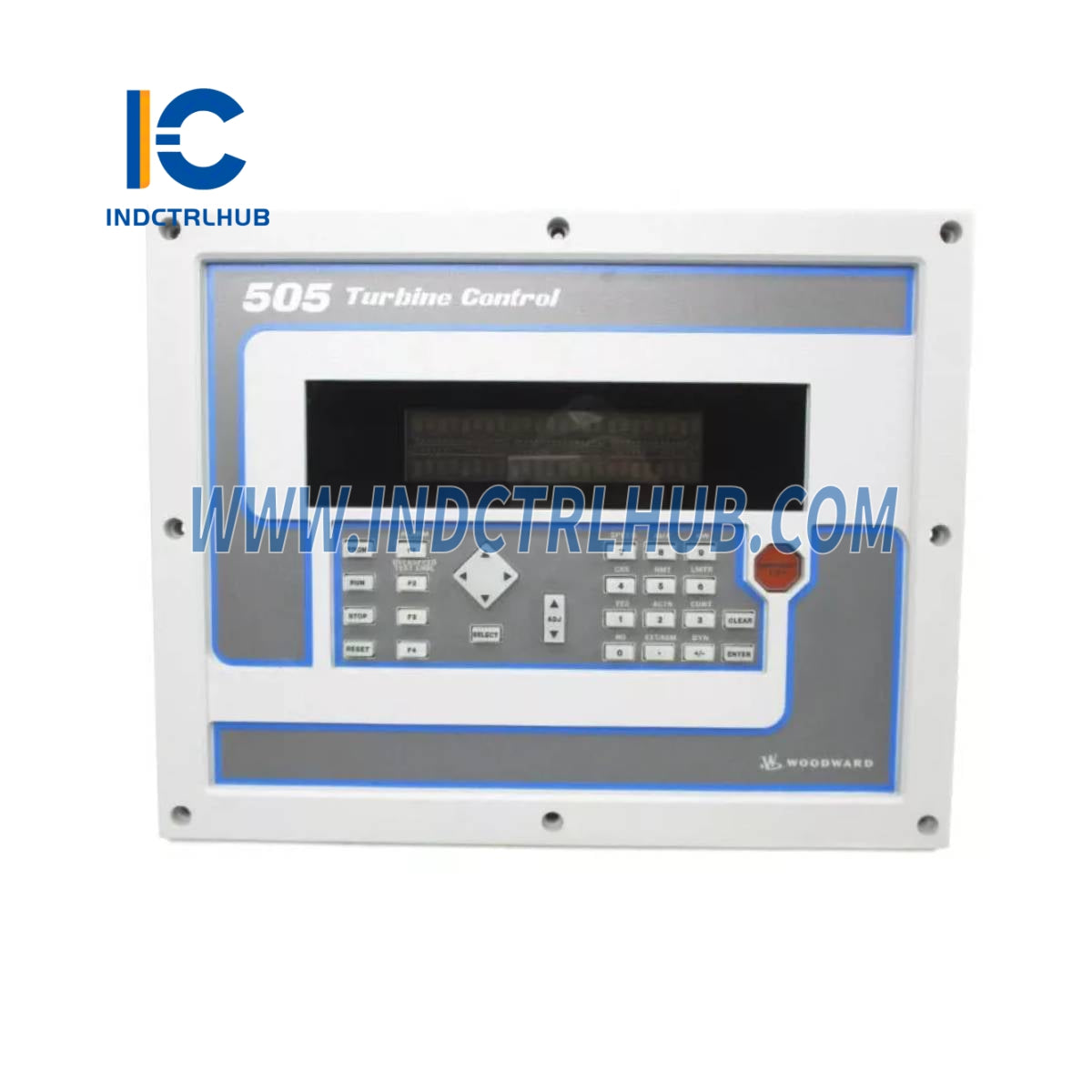

| Дисплей | Екі жолды, әр жолында 24 таңбалы операторлық басқару панелі |
| Жұмыс температурасы | -25°C-тан 65°C-қа дейін (-13°F-тан 149°F-қа дейін) қорапсыз; NEMA 4X қорабы бар кезде -20°C-тан 60°C-қа дейін (-4°F-тан 140°F-қа дейін) |
| Салмақ | Шамамен 4.5 кг (10 фунт) |
| Сертификаттау | 1-ші класс, 2-ші бөлім, A, B, C, D топтары; 1-ші класс, 2-ші аймақ, IIC тобы |
Сыртқы қосылу опциялары
| Қосылу түрі | Толығырақ |
|---|---|

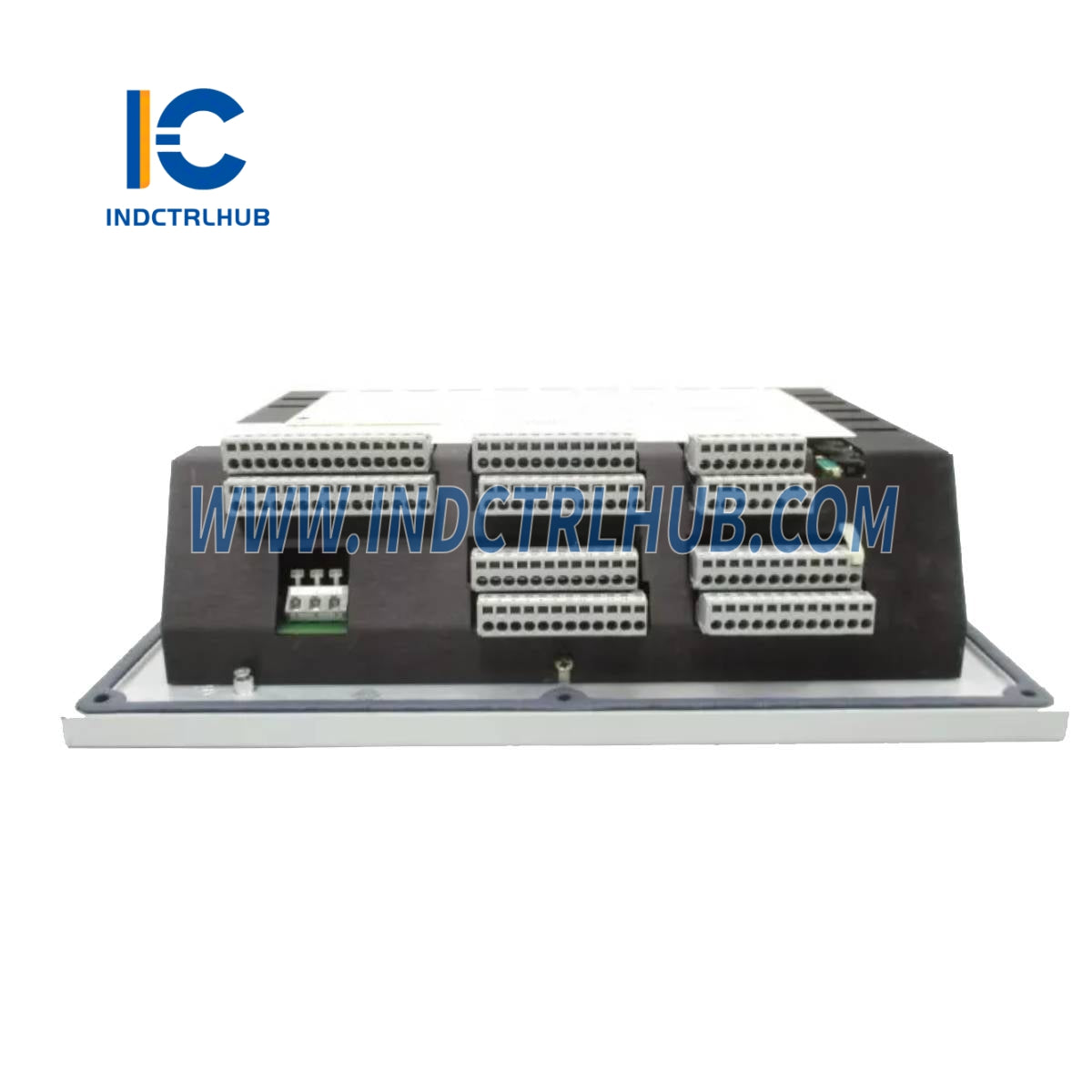

| Қолдау көрсетілетін қосылыстар | Терминал блоктары арқылы қатты жалғанған әрекеттегіш және I/O қосылымдары; Modbus немесе дискретті сигналдар арқылы зауыт DCS-іне біріктіріледі |
Функционалдық ерекшеліктері
| Мүмкіндік | Толығырақ |
|---|---|
| Турбина басқару | Бір немесе екі әрекеттегішті пайдаланып, бір шығару және/немесе енгізу бул турбиналарын басқарады |
| Бағдарламалануы | Менюге негізделген бағдарламалық қамтамасыз етуі бар біріктірілген операторлық басқару панелі арқылы алаңда баптауға болады |
| Диагностика | Алғашқы өшіру индикаторы, маңызды жылдамдықтан аулақ болу, клапан шектегіштері, автоматты іске қосу тізбегі |
| Жаңарту жолы | Келесі буын 505XT (бөлім нөмірі 8200-1311) арқылы ауыстырылды |
Модель және Конфигурация
| Санат | Толығырақ |
|---|---|
| Негізгі модель | 9907-166 (505E Digital Governor, AC/DC қуаты, алдыңғы панельге орнату) |
| Конфигурация | Тәуелсіз немесе DCS-ке біріктірілген жұмысқа арналған; бул турбиналарын шығару/ендіруді қолдайды |
