Product Description
Өнімге шолу
| Санат | Толығырақ |
|---|---|
| Өндіруші | Вудвард |
| Модель/Бөлім нөмірі | 9907-1183 |
| Сипаттама | 505E Digital Governor булық турбиналарды шығару және кіру мүмкіндіктерімен басқаруға арналған, екінші буын пайдаланушы конфигурациялайтын жүйе |
| Негізгі Ерекшеліктер | Өрісте бағдарламаланатын, алдыңғы панельге орнатылатын, бір немесе екі әрекеттегішті қолдайтын, 1-ші класс 2-ші бөлімге сәйкес, келесі буын 505XT (8200-1312) арқылы ауыстырылған |
Техникалық сипаттамалар
| Техникалық сипаттама | Толығырақ |
|---|---|
| Модель | 9907-1183 |
| Өнім желісі | 505E Digital Governor |
| Қуат тұтыну | 24 ВТК |
| Кірістер | 16 байланыс кірісі (4 арнайы, 12 бағдарламаланатын), 6 бағдарламаланатын 4-20 мА ток кірісі |
| Шығыстар | 2 әрекеттегіш шығысы (бір немесе бөлінген диапазон), 8 реле шығысы, 6 бағдарламаланатын 4-20 мА шығыс |

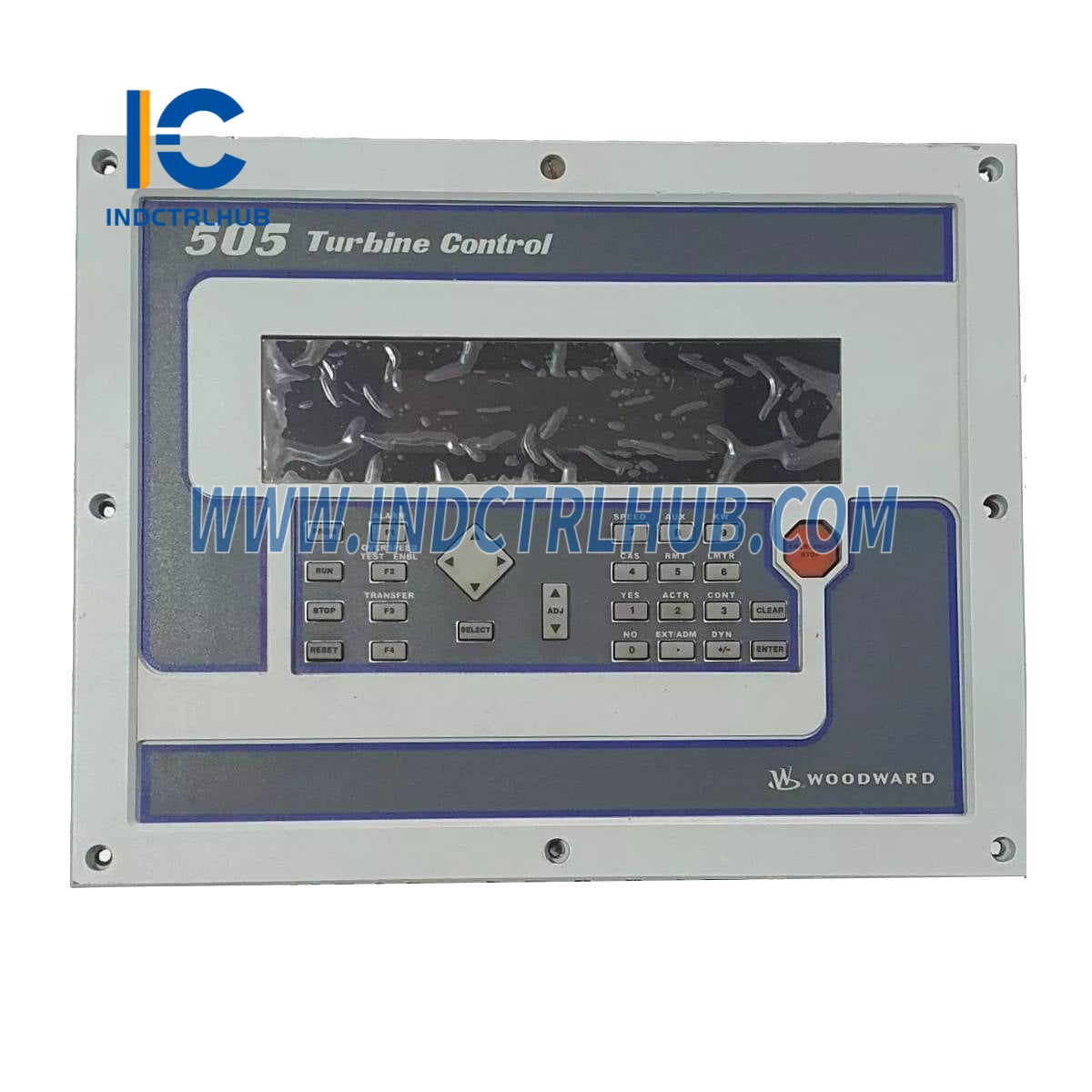

| Дисплей | Екі жолды, әр жолында 24 таңбалы операторлық басқару панелі |
| Жұмыс температурасы | -25°C-тан 65°C-қа дейін (-13°F-тан 149°F-қа дейін) қорапсыз; NEMA 4X қорабы бар кезде -20°C-тан 60°C-қа дейін (-4°F-тан 140°F-қа дейін) |
| Салмақ | Шамамен 4.1 кг (9 фунт) |
| Сертификаттау | 1-ші класс, 2-ші бөлім стандартты орындары |
Сыртқы қосылу опциялары
| Қосылу түрі | Толығырақ |
|---|---|
| Қолдау көрсетілетін қосылыстар | Терминал блоктары арқылы қатты жалғанған әрекеттегіш және I/O қосылымдары; Modbus немесе дискретті сигналдар арқылы зауыт DCS-іне біріктіріледі |
Функционалдық ерекшеліктері
| Мүмкіндік | Толығырақ |
|---|---|
| Турбина басқару | Бір немесе екі әрекеттегішті пайдаланып, бір шығару және/немесе кіруі бар булық турбиналарды басқарады |
| Бағдарламалануы | Интеграцияланған операторлық басқару панелі арқылы өріс конфигурациясы, мәзірлік бағдарламалық қамтамасыз ету |
| Диагностика | Алғашқы өшіру көрсеткіші, маңызды жылдамдықтан аулақ болу, клапан шектегіштері, автоматты іске қосу тізбегі |
| Жаңарту жолы | Келесі буын 505XT (бөлім нөмірі 8200-1312) арқылы ауыстырылды |
Модель және Конфигурация
| Санат | Толығырақ |
|---|---|
| Негізгі модель | 9907-1183 (505E Digital Governor, 24 VDC, алдыңғы панельге орнату) |
| Конфигурация | Тәуелсіз немесе DCS-ке біріктірілген жұмысқа арналған; булық турбиналарды шығару/кіруді қолдайды |
