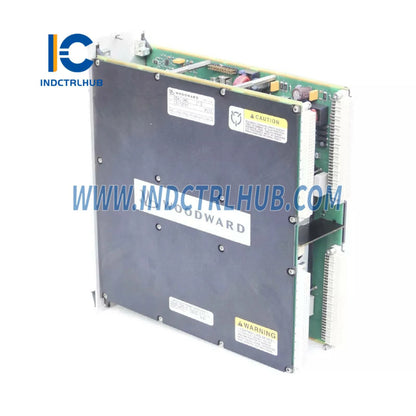

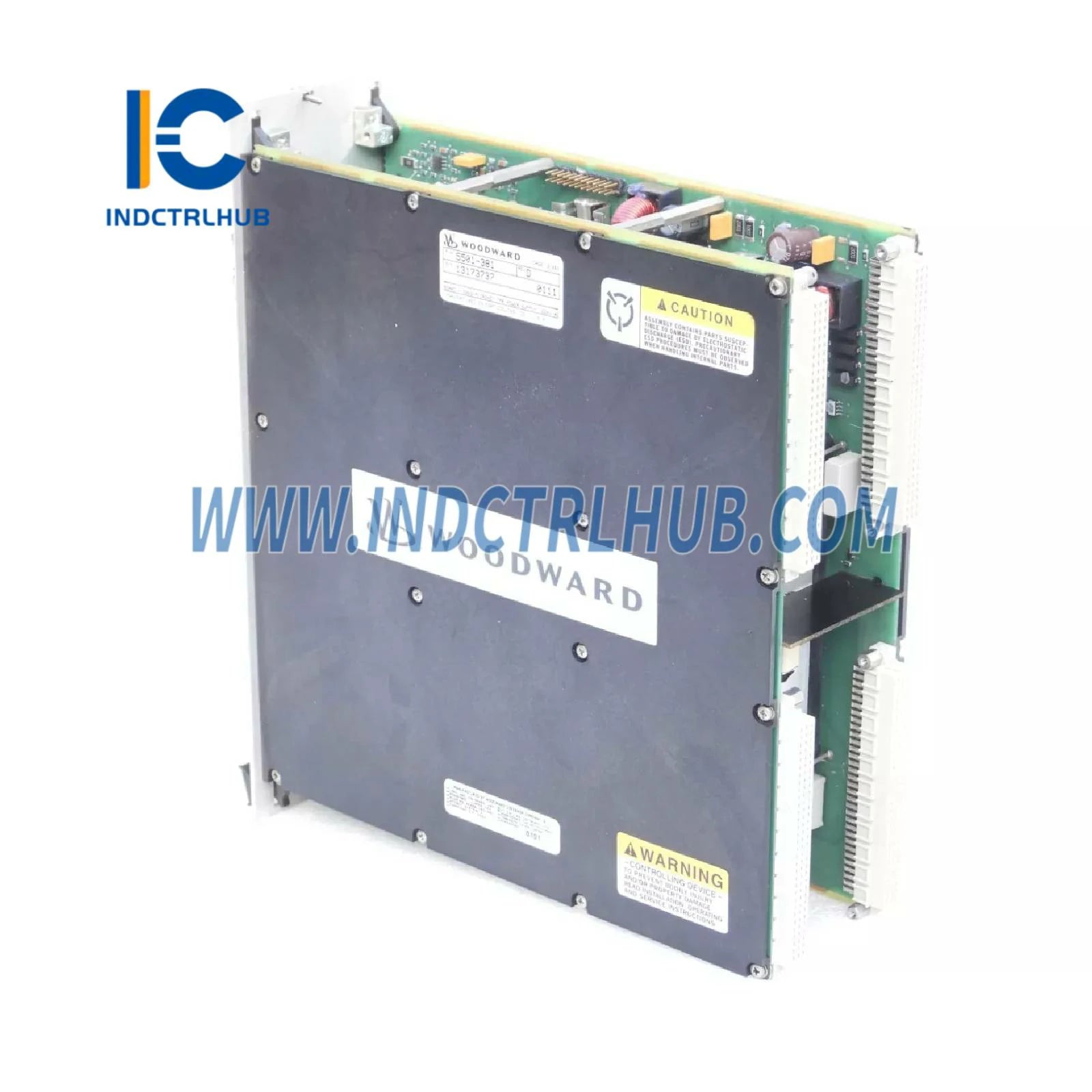

Woodward 5501-381 MicroNet CPU Модулі
Өнімге шолу
- Woodward 5501-381 — Woodward компаниясының MicroNet басқару жүйесінде қолдануға арналған MicroNet CPU модулі, өнеркәсіптік газ турбиналарын, бу турбиналарын және компрессорларды электр энергиясын өндіру, мұнай және газ, теңіз салаларында басқаруға арналған жоғары өнімді, модульдік платформа. Бұл микропроцессор негізіндегі модуль MicroNet жүйесінің орталық өңдеу блогы ретінде қызмет етеді, басқару логикасын орындайды, енгізу/шығару құрылғыларын басқарады және жүйенің басқа компоненттері мен сыртқы құрылғылармен байланыс орнатады. 5501-381 нақты уақыттағы басқаруға оңтайландырылған, жоғары жылдамдықты өңдеуді және маңызды қолданбалар үшін сенімді ақау төзімділігін ұсынады. Woodward компаниясының генератор контроллерлерімен (мысалы, EasyGen-3500-5, 8440-2087), қорғау релелерімен (мысалы, XD1G11) немесе артық жылдамдықтан қорғау жүйелерімен (мысалы, 9907-1228) салыстырғанда, 5501-381 — таралған басқару жүйесінің негізгі компоненті, жеке контроллер немесе қорғау құрылғысы емес. Ол Woodward компаниясының коммуникациялық модульдерінен (мысалы, SST-ESR2-CLX-RLL), қозғау жүйелерінен (мысалы, DECS-100-B15), электрондық губернаторлардан (мысалы, DYN1-10784-003-0-12) және актюаторлардан (мысалы, 8408-921) ерекшеленеді.
Техникалық сипаттамалар
- 5501-381 келесі сипаттамаларға ие, өнеркәсіптік дереккөздер мен Woodward құжаттамасына негізделген:
| Сипаттама | Толығырақ |
|---|---|
| Модель/Бөлім нөмірі | 5501-381 |
| Өндіруші | Woodward |
| Сипаттамасы | Турбина және компрессорды басқаруға арналған MicroNet CPU модулі |
| Сериясы | MicroNet |
| Функциясы | MicroNet басқару жүйелерінде басқару логикасын орындайды, енгізу/шығару құрылғыларын басқарады және байланыс орнатады |
| Процессор | 32-биттік микропроцессор (нақты моделі жарияланбаған, әдетте PowerPC негізінде) |
| Жад | Flash: 16–32 МБ (прошивка және қолданба коды үшін) RAM: 8–16 МБ (жұмыс уақыты деректері үшін) Тұрақты емес жад: 512 КБ (конфигурация және журналдау үшін) |
| Дисплей | Жоқ (күйі LED арқылы; конфигурация сыртқы HMI немесе ПК арқылы) |
| Кірістер | Тікелей жоқ (MicroNet артқы тақтасы арқылы енгізу/шығару модульдерімен интерфейс) |
| Шығыстар | Тікелей жоқ (MicroNet артқы тақтасы арқылы енгізу/шығару модульдерін басқарады) |
| Байланыс интерфейстері | 2 Ethernet порты (10/100 Мбит/с, Modbus TCP, Woodward протоколдары) 2 сериялы порт (RS-232/RS-485, Modbus RTU) CANbus (модульдер арасындағы байланыс үшін) MicroNet жеке автобусы (енгізу/шығару және басқа модульдер үшін) |
| Қолдау көрсетілетін протоколдар | Modbus TCP, Modbus RTU, Woodward NetSim, OPC (бағдарламалық қамтамасыз ету арқылы), арнайы протоколдар (қолданбаға байланысты) |
| Басқару цикл уақыты | 5–10 мс (қолданбаға байланысты) |
| Қайталанушылық | Қосымша 5501-381 немесе үйлесімді модульдермен қайталанатын CPU конфигурацияларын қолдайды |
| Диагностика | Ақауды анықтау, оқиғаларды журналдау (1000 оқиғаға дейін), күзетші таймер, күй LED-тері, жүйе денсаулығын бақылау |
| Сәйкестік | Woodward MicroNet енгізу/шығару модульдері (мысалы, аналогтық, сандық, термопара), актюаторлар (мысалы, 8408-921) және басқару жүйелері (мысалы, 505, NetCon); үшінші тарап құрылғылары Modbus арқылы; SCADA/DCS жүйелерімен интеграцияланады |
| Қуат көзі | 18–32 В тұрақты ток (24 В номиналды, MicroNet шассиі арқылы) |
| Қуат тұтыну | Шамамен 10–15 Вт |
| Қоршаған орта сипаттамалары | Жұмыс температурасы: -40°C-тан +70°C-қа дейін (-40°F-тан +158°F-қа дейін) Сақтау температурасы: -40°C-тан +85°C-қа дейін (-40°F-тан +185°F-қа дейін) Салыстырмалы ылғалдылық: 5%-тен 95%-ке дейін, конденсациясыз Діріл: IEC 60068-2-6 стандартына сәйкес Соққы: IEC 60068-2-27 стандартына сәйкес |
| Қаптама | IP20 (MicroNet шассиінде орнатылған) |
| Өлшемдері | Шамамен 305 мм (биіктігі) x 50 мм (ені) x 200 мм (тереңдігі) |
| Салмағы | Шамамен 1–1.5 кг |
| Орнату | MicroNet шассиіне қосылады (слотқа сәйкес) |
| Сертификаттар | CE, UL, CSA, теңіз сертификаттары (мысалы, DNV, ABS, Lloyd’s Register, конфигурацияға байланысты); ATEX/IECEx 2-зона (қосымша) |
