Product Description
Өнімге шолу
| Параметр | Толығырақ |
|---|---|
| Бөлім нөмірі | 6ES7193-6BP00-0DU0 |

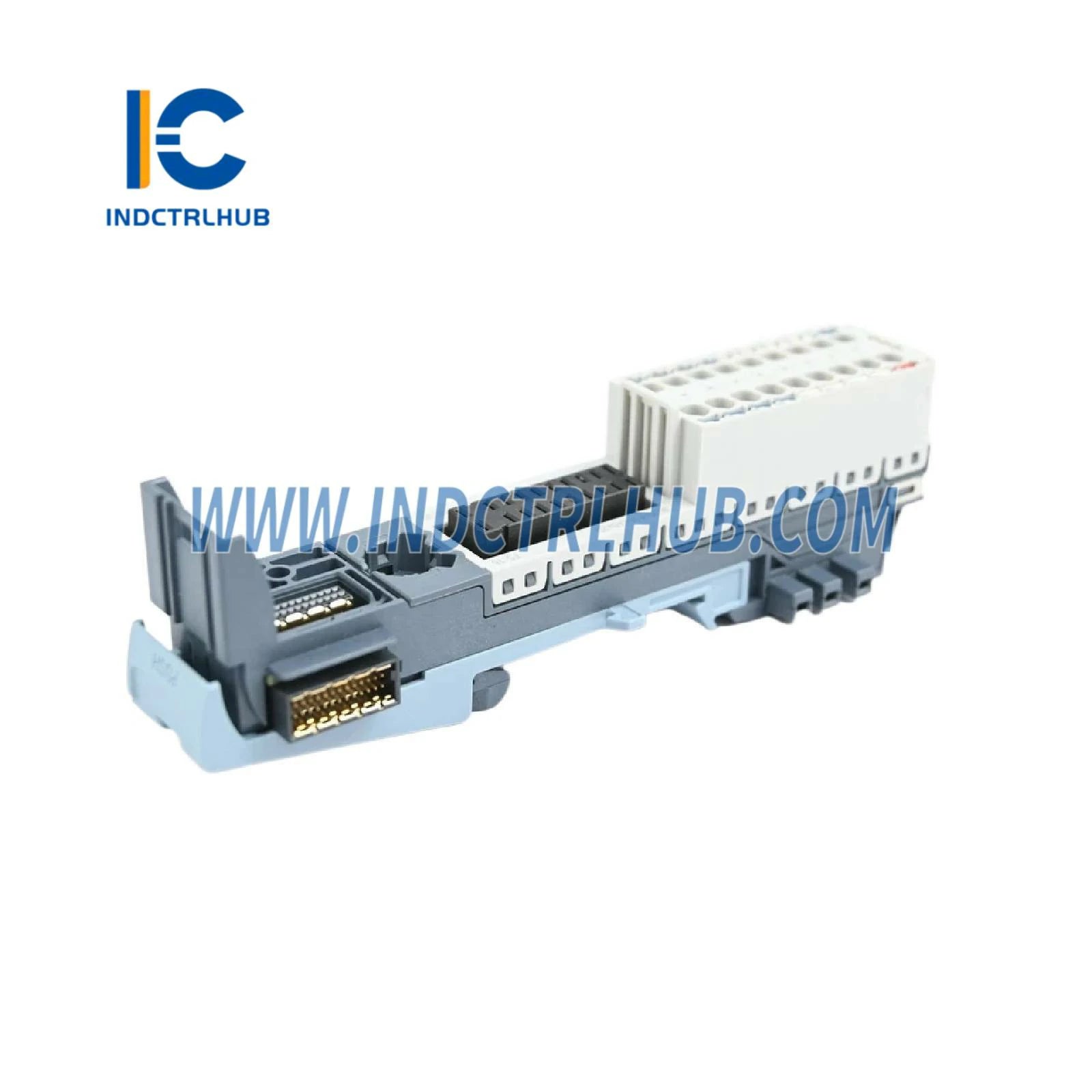

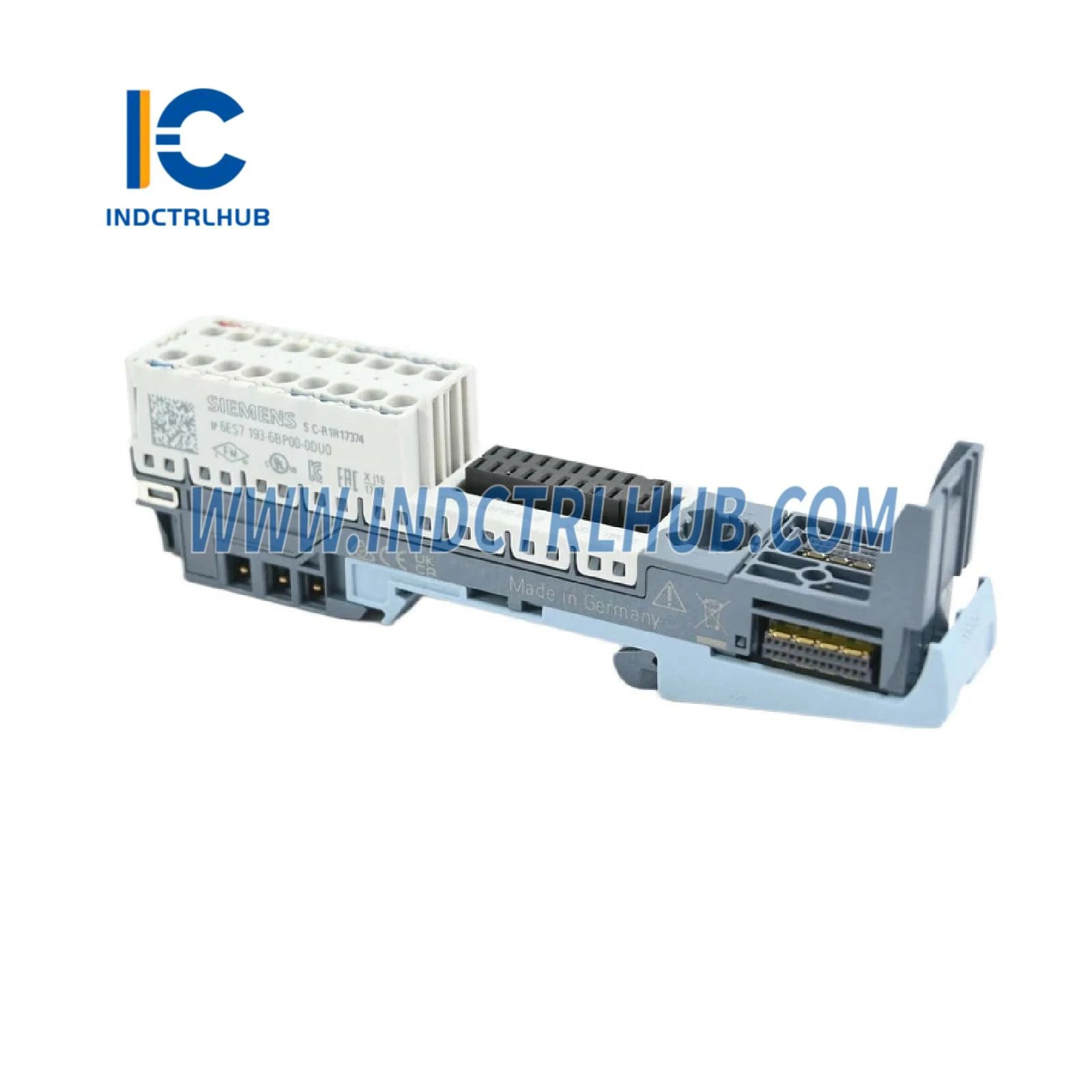

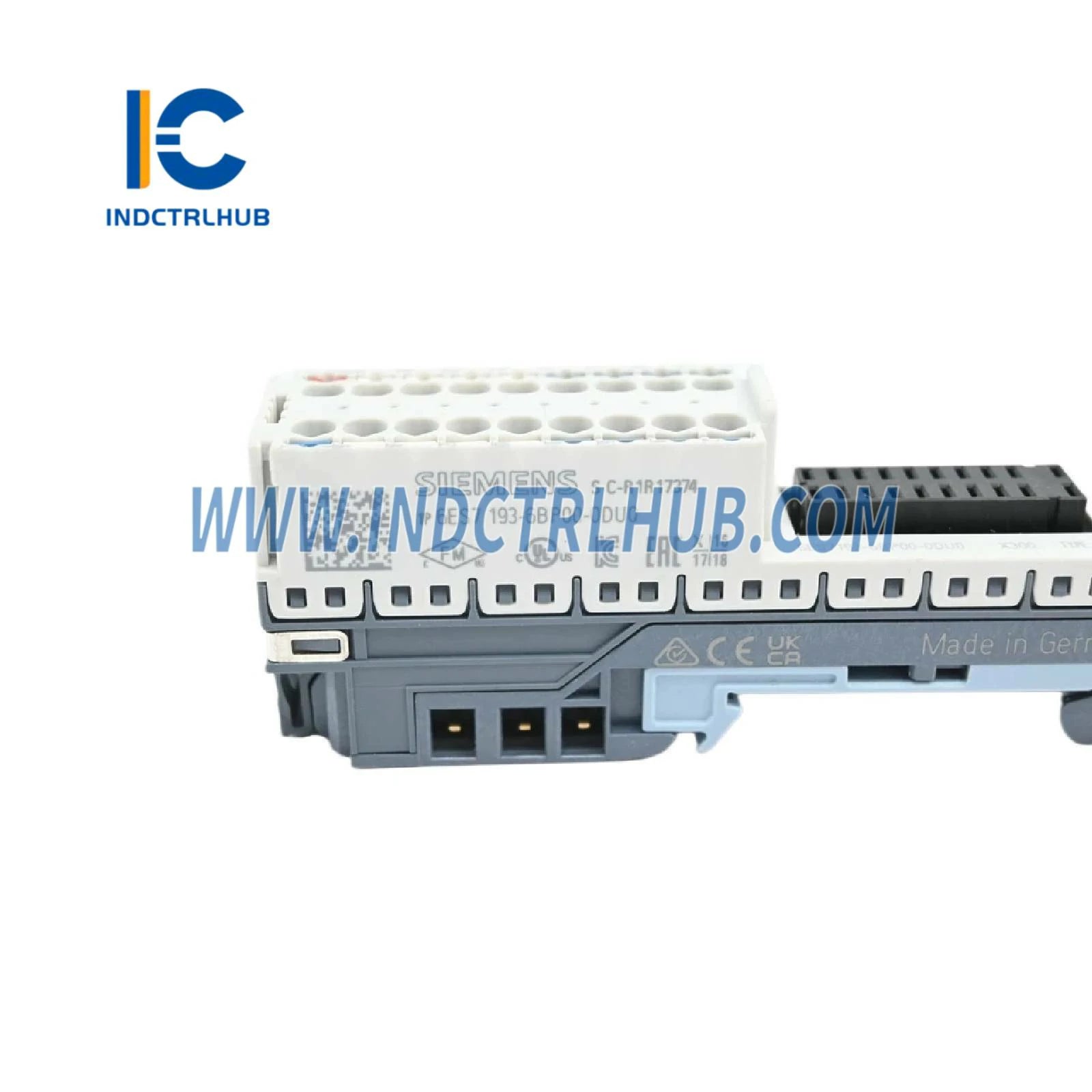

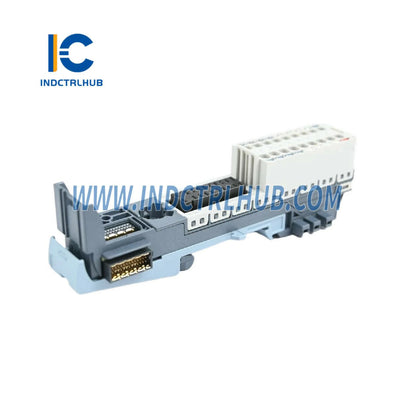

| Өнім атауы | SIMATIC ET 200SP BaseUnit BU15-P16+A0+2D, Қысқыш терминалдары |
| Қолдану | 15 мм ені бар ET 200SP I/O модульдері (сандық, аналогтық, технологиялық) үшін орнату және сымдарды жалғау негізі |
| Сәйкестік | SIMATIC ET 200SP IM 155-6PN (6ES7155-6AUxx-0CN0) немесе IM 155-6DP бар; TIA Portal V15+ |
| Функция | Қамтамасыз етеді механикалық қысқышпен орнату, қысқышпен алаңдағы сымдарды жалғау, жаңа жүктеме тобы, AUX терминалдары, ыстық ауыстыруды қолдау |
Функционалдық сипаттамалар
| Параметр | Толығырақ |
|---|---|
| BaseUnit түрі | BU Type A0 (стандартты, диагностикасыз) |
| Терминал түрі | Қысқышпен (пружиналы тор) _ құралсыз сымдарды жалғау |
| Терминалдар саны | 16 процесс терминалы (P1__16) + 2 AUX терминалы (AUX1, AUX2) |
| Процесс терминалдары | P1__16: 24 V DC / сигнал (әр терминалға максимум 2 A) |
| AUX терминалдары | AUX1/AUX2: 24 V DC қосалқы қуат көзі (максимум жалпы 10 A) |
| Жүктеме тобы | Жаңа жүктеме тобы _ алдыңғы BU-дан электрлік оқшауланған |
| Сымның көлденең қимасы | 0.14 _ 1.5 мм² (AWG 26 _ 16); ферьюльделген немесе қатты |
| Қабықты аршу ұзындығы | 8 _ 10 мм |
| Ток рейтингі | Әр процесс терминалына 2 A; AUX автобусы бойынша жалпы 10 A |
| Кернеу рейтингі | 24 V DC (18 _ 30 V); 60 V DC AUX-те максимум |
| Ыстық ауыстыруды қолдау | Иә _ қуат астында модульді ауыстыру (диагностика үшін BU Type A1-пен) |
| Орнату | 35 мм DIN рельсі (EN 60715); құралсыз орнату |
| Жұмыс температурасы | _30°C-тан +60°C-қа дейін (көлденең); _30°C-тан +50°C-қа дейін (тік) |
| Сақтау температурасы | _40°C-тан +70°C-қа дейін |
| Қорғаныс дәрежесі | IP20 |
| Өлшемдері (Е_Б_Т) | 15 мм _ 117 мм _ 58 мм |
| Салмақ | _ 45 г |
| LED индикаторлары | Жоқ (пассивті Негізгі блок) |
| Сертификаттар | CE, UL, cUL, CSA, ATEX 2-аймақ, IECEx, FM I сынып Div 2 |
| Стандарттарға сәйкестік | IEC 61131-2, EN 61000-6-2/4 (ЭМС), UL 508 |
Тапсырыс туралы ақпарат
| Параметр | Толығырақ |
|---|---|
| Бөлім нөмірін конфигурациялау | 6ES7193-6BP00-0DU0 (BP = Негізгі блок; 0DU0 = 15 мм, басып қосылатын, AUX, жаңа жүктеме тобы) |
| Ауыстырады / Жоғарылайды | 6ES7193-6BP00-0BA0 (AUX терминалдарын, жаңа жүктеме тобын қосады) |
| Қол жетімді опциялар | _ 6ES7193-6BP00-0BA0: AUX терминалдары жоқ _ 6ES7193-6BP00-0DA0: Бұрандалы терминалдар _ 6ES7193-6BP20-0DA0: BU Type A1 (диагностикамен) |
| Қаптама өлшемі | 1 дана (жеке қаптама) |
| Аксессуарлар | _ 6ES7193-6PA00-0AA0: Жапсырма жолақтары _ 6ES7193-6LF00-0AA0: Қорғаныс жинағы _ 6ES7193-6TP00-0AA0: Тест штепселі |
| Қажетті компоненттер | _ 6ES7155-6AU01-0CN0: IM 155-6PN HF _ 6ES713x/714x: Кіріс/шығыс модульдері |
