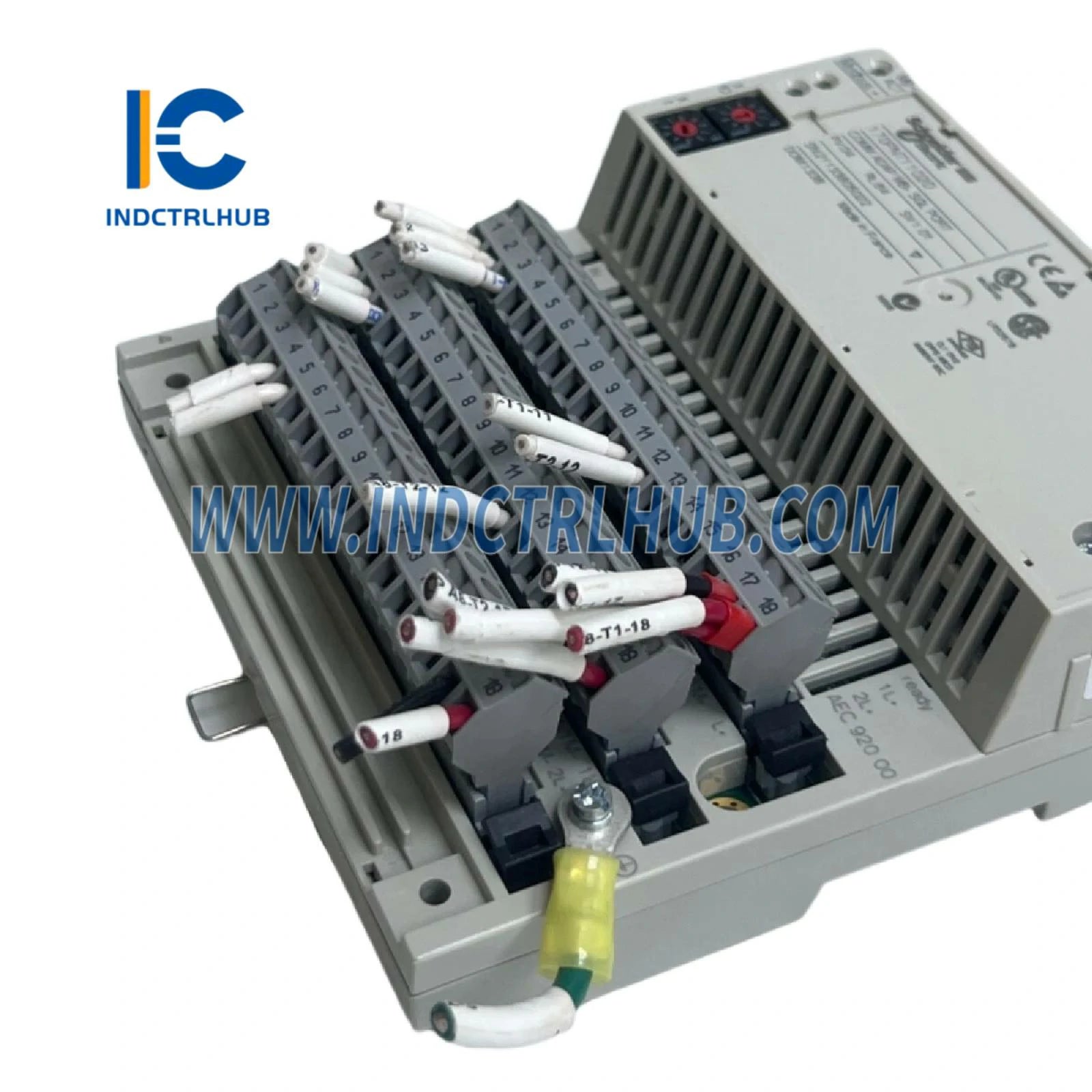

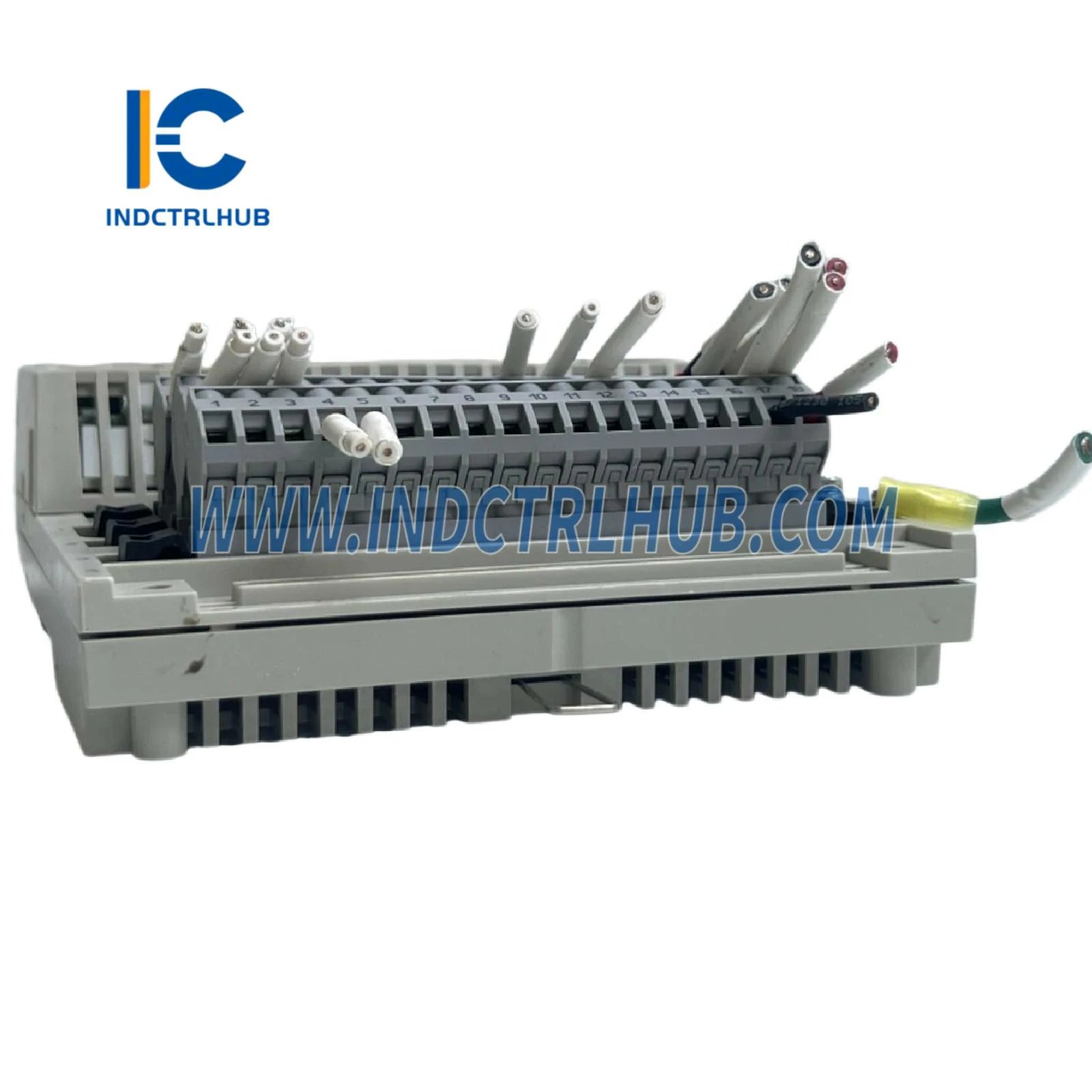

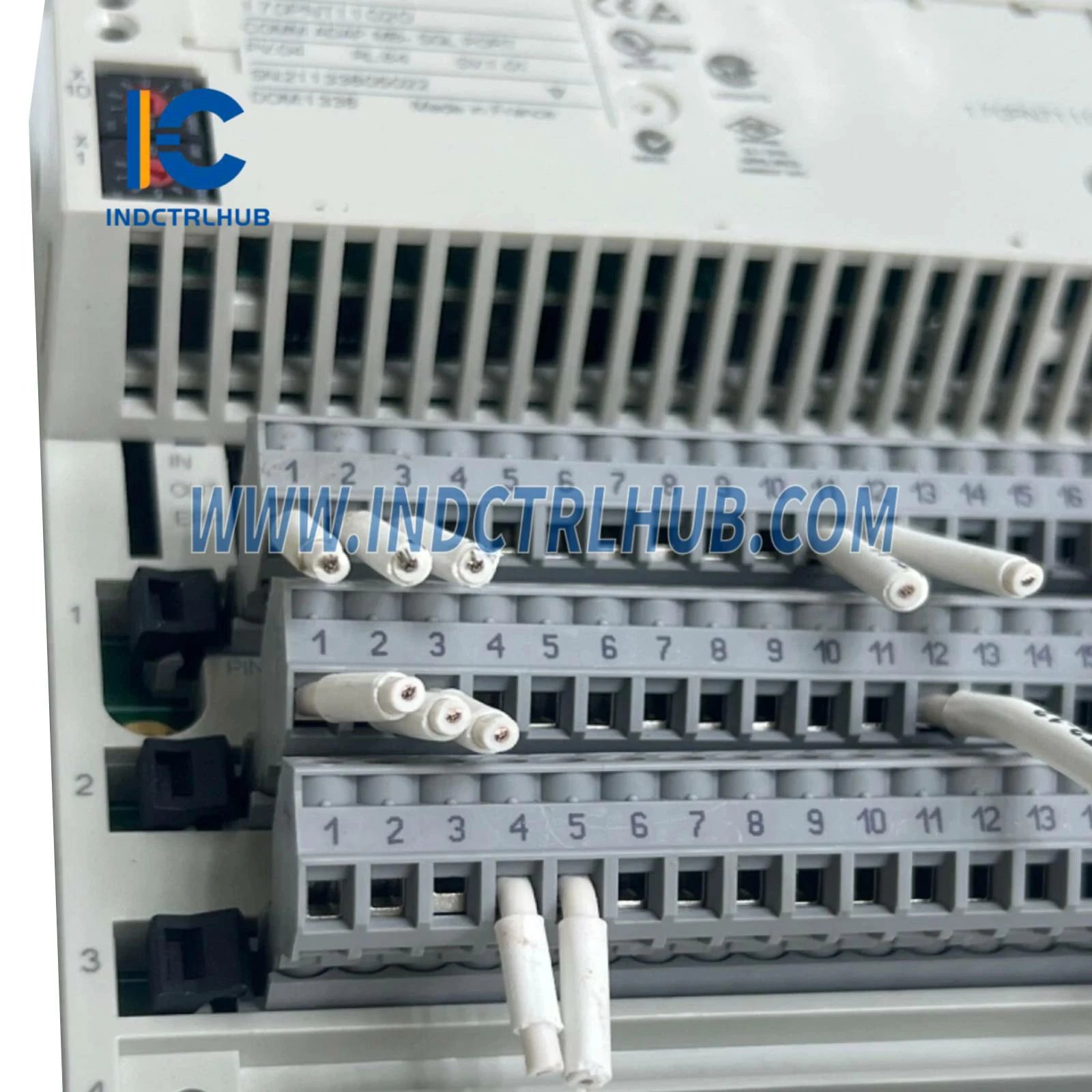

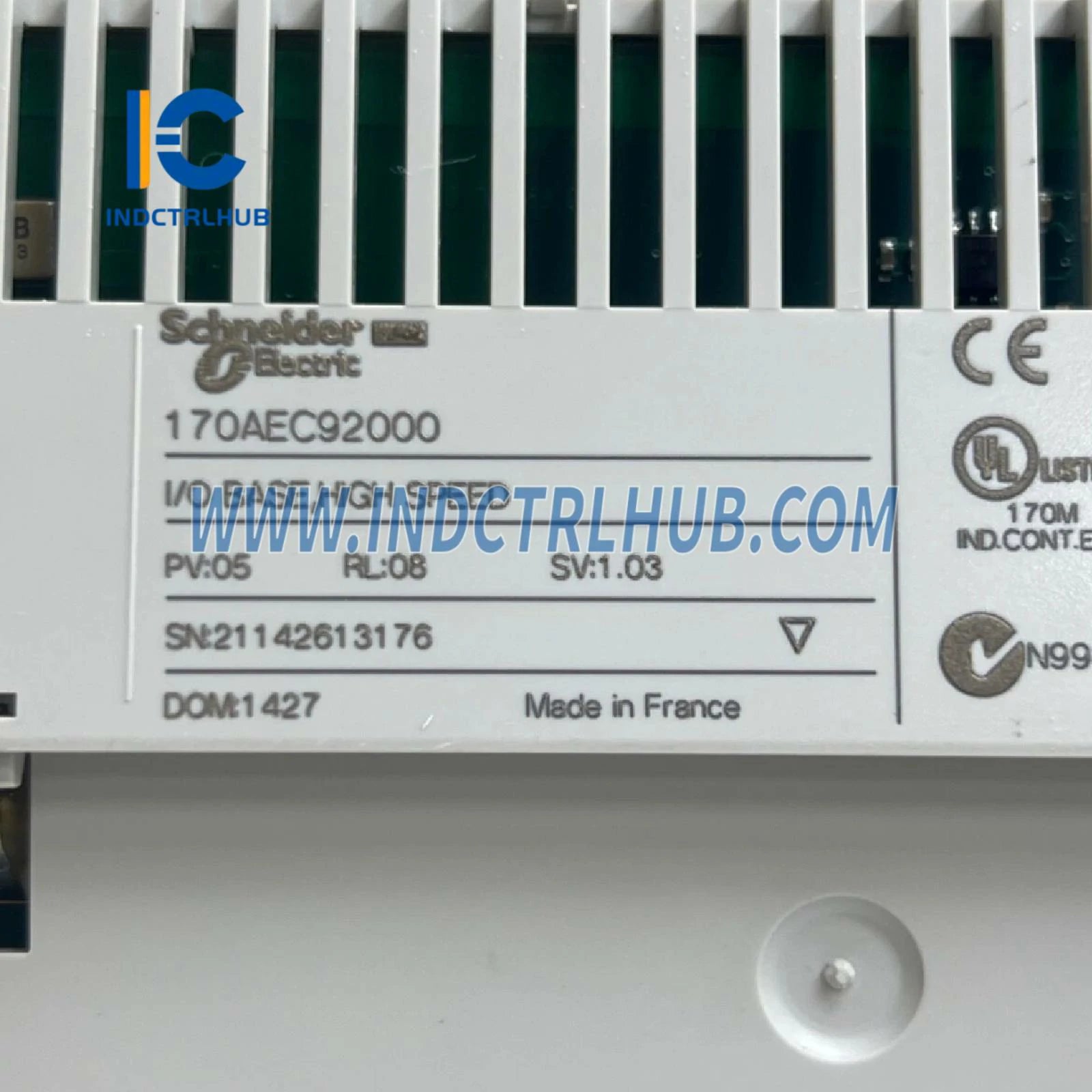

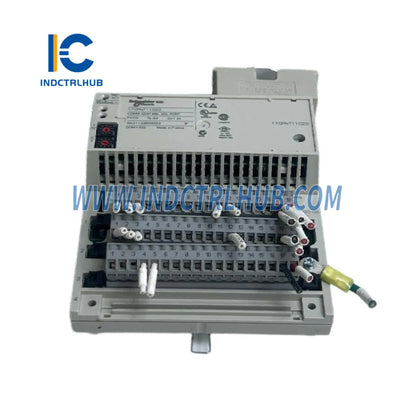

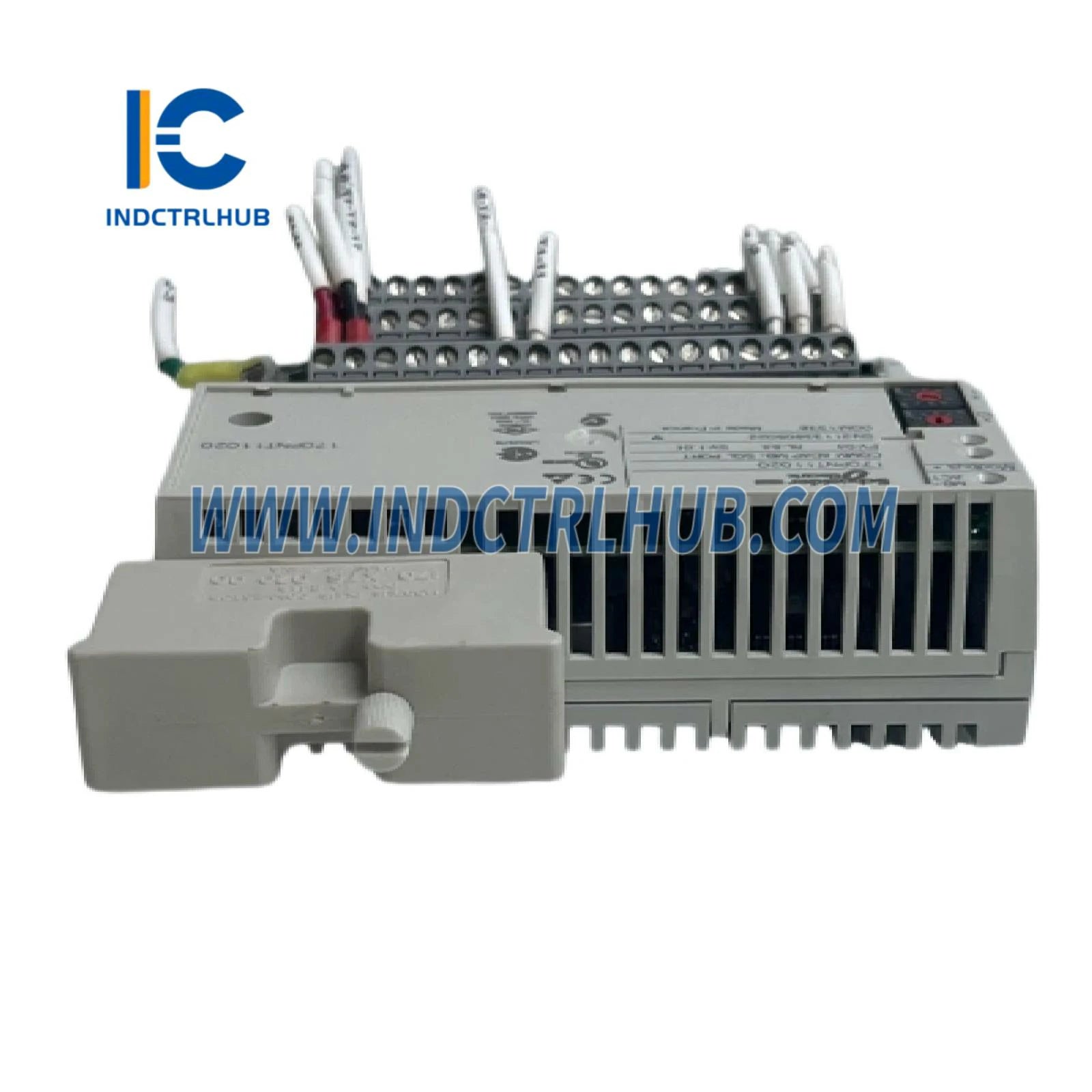

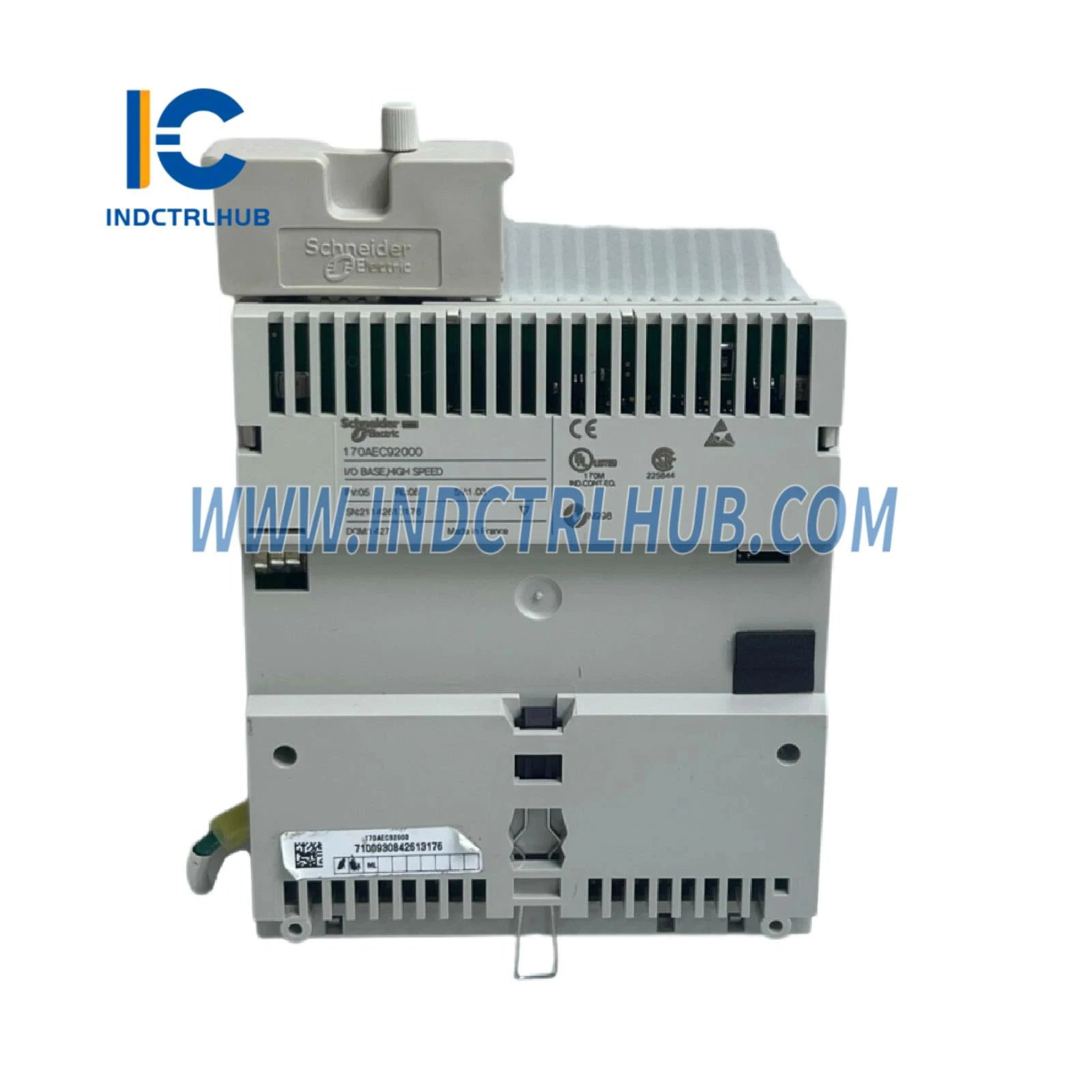

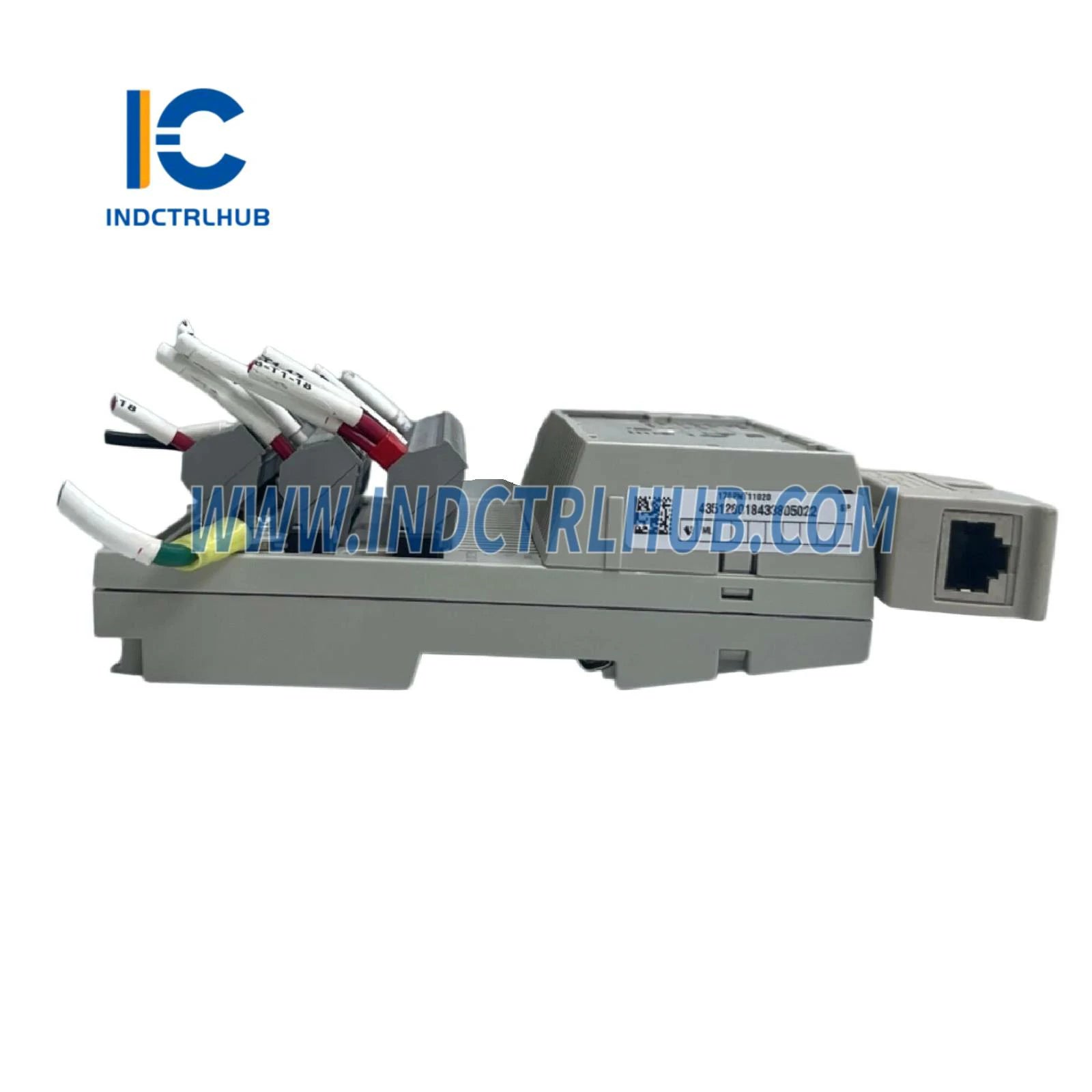

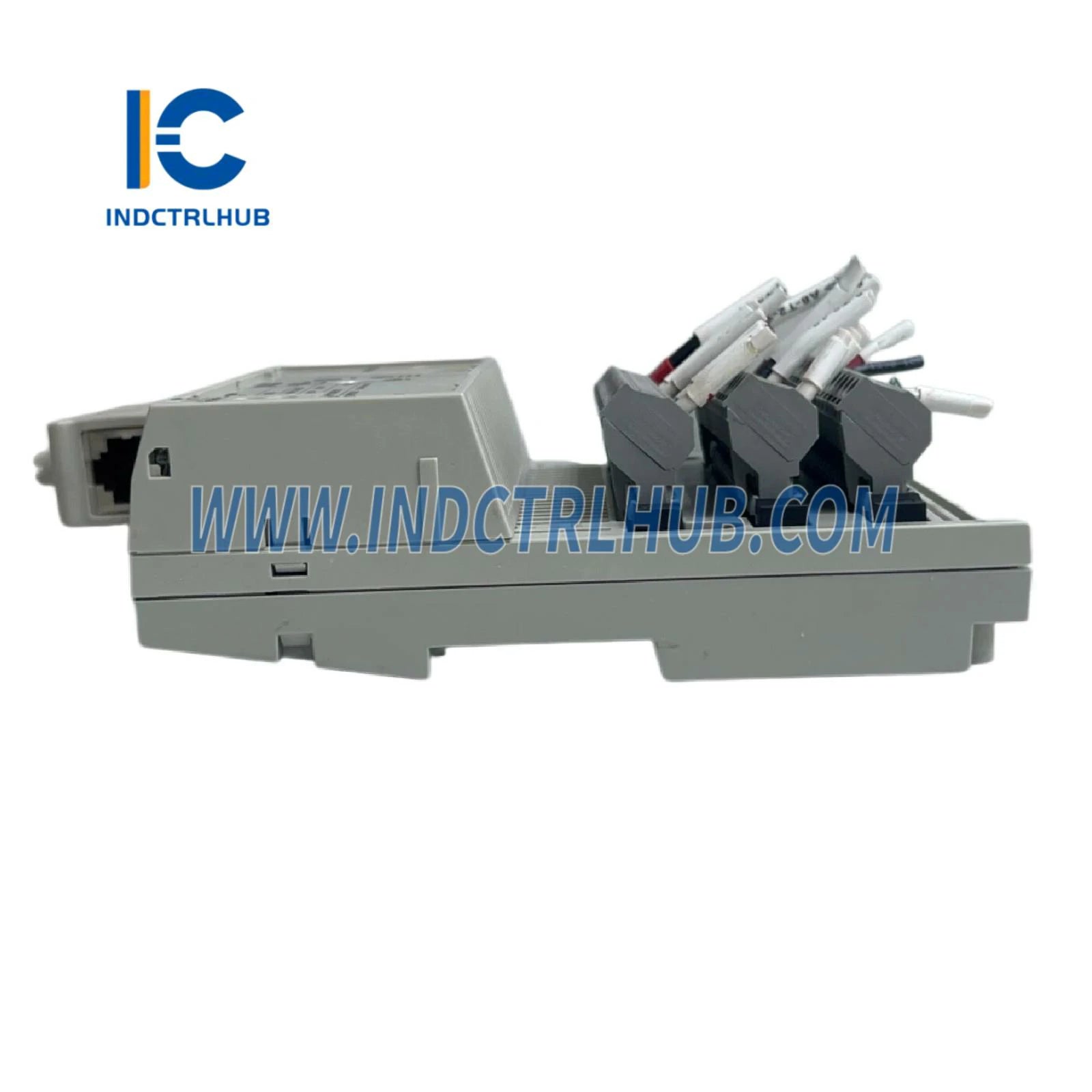

Schneider 170AEC92000 Жоғары жылдамдықты есептегіш модулі

Өндіруші

Schneider Electric

Модель/Бөлім нөмірі

170AEC92000

Сипаттама

Modicon Momentum - Жоғары жылдамдықты есептегіш модуль базасы - 6 I / 4 O

Өнім түрі

Жоғары жылдамдықты есептегіш модуль базасы

Өнім ауқымы

Modicon Momentum автоматтандыру платформасы

Дискретті Кіріс Нөмірі

6

Дискретті шығыс саны

4

Дискретті кіріс логикасы

Позитивті

Дискретті енгізу кернеуі

-3…30 В ТК

Кіріс кернеуінен қорғау

10 секундқа 45 В

Дискретті шығыс логикасы

Позитивті

Дискретті шығыс кернеуі

24 В

Дискретті шығыс тогы

Санаққа 1 А Модульге 2 А Нүктеге 0.5 А

Максималды кернеу төмендеуі

< 0.5 В 0.5 А кезінде (қалып қосулы)

Максималды ағып кету тогы

24 В ТК-де 1 мА

Шұғыл ағым

1 мс ішінде 5 A

Жауап беру уақыты

< 0.1 мс күй 0-ден күй 1-ге дейін (шығыс тізбегі)< 0.1 мс күй 1-ден күй 0-ге дейін (шығыс тізбегі)3 мс күй 0-ден күй 1-ге дейін (кіріс тізбегі)3 мс күй 1-ден күй 0-ге дейін (кіріс тізбегі)

Сану кіріс түрі

Абсолютті SSI жоғары, төмен 4 қосалқы режиммен Инкременттік жоғары, төмен, квадратура

Санақ кіріс кернеуі

24 В бір жақты 5 В дифференциалды

Сану жиілігі

10 кГц бір жақты 200 кГц дифференциалды

Санақ кірістерінің шешімі

24 бит + таңба

Санақ конфигурациясы

Байланыс адаптері арқылы

Ағымды тұтыну

24 В ТК-де 280 мА

Салмақ

0.21 кг

Жұмыс температурасы

0…60 °C

Сақтау температурасы

-40…85 °C

Салыстырмалы ылғалдылық

95% конденсациясыз

Жұмыс істеу биіктігі

≤ 5000 м

Электростатикалық разрядқа төзімділік

4 кВ байланыс, 8 кВ ауа (IEC 801-2)

ЭМ өрісіне төзімділік

10 В/м (80–1000 МГц, IEC 801-3)

CE

Белгіленген

UL

Сертификатталған

CSA

Сертификатталған
