Product Description
Жалпы ақпарат
|

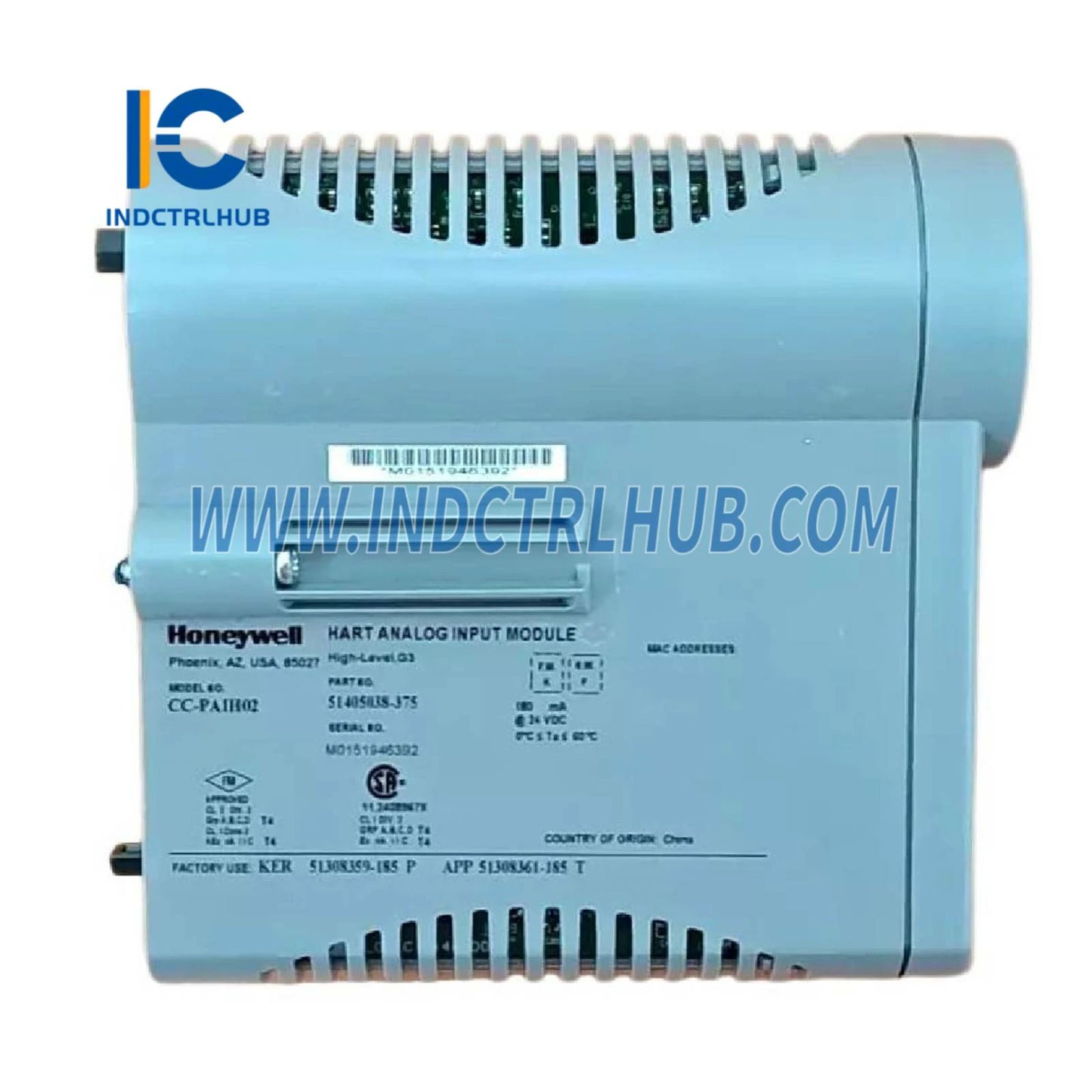

Өндіруші |
Honeywell |
|---|---|
|
Модель/Бөлім нөмірі |
CC-PAIH02 |
|
Сипаттамасы |
HART-пен жоғары деңгейлі аналогтық кіріс |
Техникалық сипаттамалар
|
Параметр |
Техникалық сипаттамалар |
|---|---|
|
Кіріс/Шығыс моделі |
CC-PAIH02 - HART-пен жоғары деңгейлі аналогтық кіріс |
|
IOTA модельдері |
Қайталанбайтын: CC-TAIX01, CC-GAIX21, CC-TAID01 Қайталанатын: CC-TAIX11, CC-GAIX11, CC-TAID11 |
|
Енгізу түрі |
Кернеу, ток (2-сымдық немесе өздігінен қуатталатын бергіштер) |
|
Кіріс арналар |
16 арна (12 біржақты / 4 айырмашылықты) |
|
Ортақ режимді басу коэффициенті (Тұрақты токтан 60 Гц-ке дейін, 500 Ω көз теңгерімсіздігі) |
70 дБ |
|
Ортақ режим кернеуі (Тұрақты токтан 60 Гц-ке дейін) |
-6-дан +5 V шыңына дейін |
|
А/D түрлендіргіштің ажыратымдылығы |
16 бит |
|
Кіріс ауқымы |
0-ден 5 V-қа, 1-ден 5 V-қа, 0.4-ден 2 V-қа, 4-20 mA (250 Ω арқылы) |
|
Қалыпты режимді басу коэффициенті (60 Гц-де) |
19 дБ |
|
Қалыпты режим сүзгісі реакциясы |
Бір полюсті RC, -3 дБ @ 6.5 Гц |
|
Максималды қалыпты режимдегі кіріс (Айырмашылық кірістері, зақымданусыз) |
± 30 Вольт |
|
Кроссток (Тұрақты токтан 60 Гц-ке дейін, арнадан арнаға) |
-60 дБ |
|
Кіріс кедергісі (Кернеу кірістері) |
> 10 MΩ (қуатталған) |
|
Кіріс сканерлеу жылдамдығы |
50 мс |
|
Аппараттық дәлдік (@ CMV = 0 V) |
Толық шкаланың ± 0.075% (23.5°± 2°C) Толық шкаланың ± 0.15% (0-ден 60°C-ге дейін) |
|
Таратқыштың алаң қуатын реттеу |
1-сынып, 2-дивизион, өрт қауіпсіз емес интерфейстер үшін жеке қорғалған ағым шектеу тізбектері. Қосымша сақтандырғыш қажет емес |
