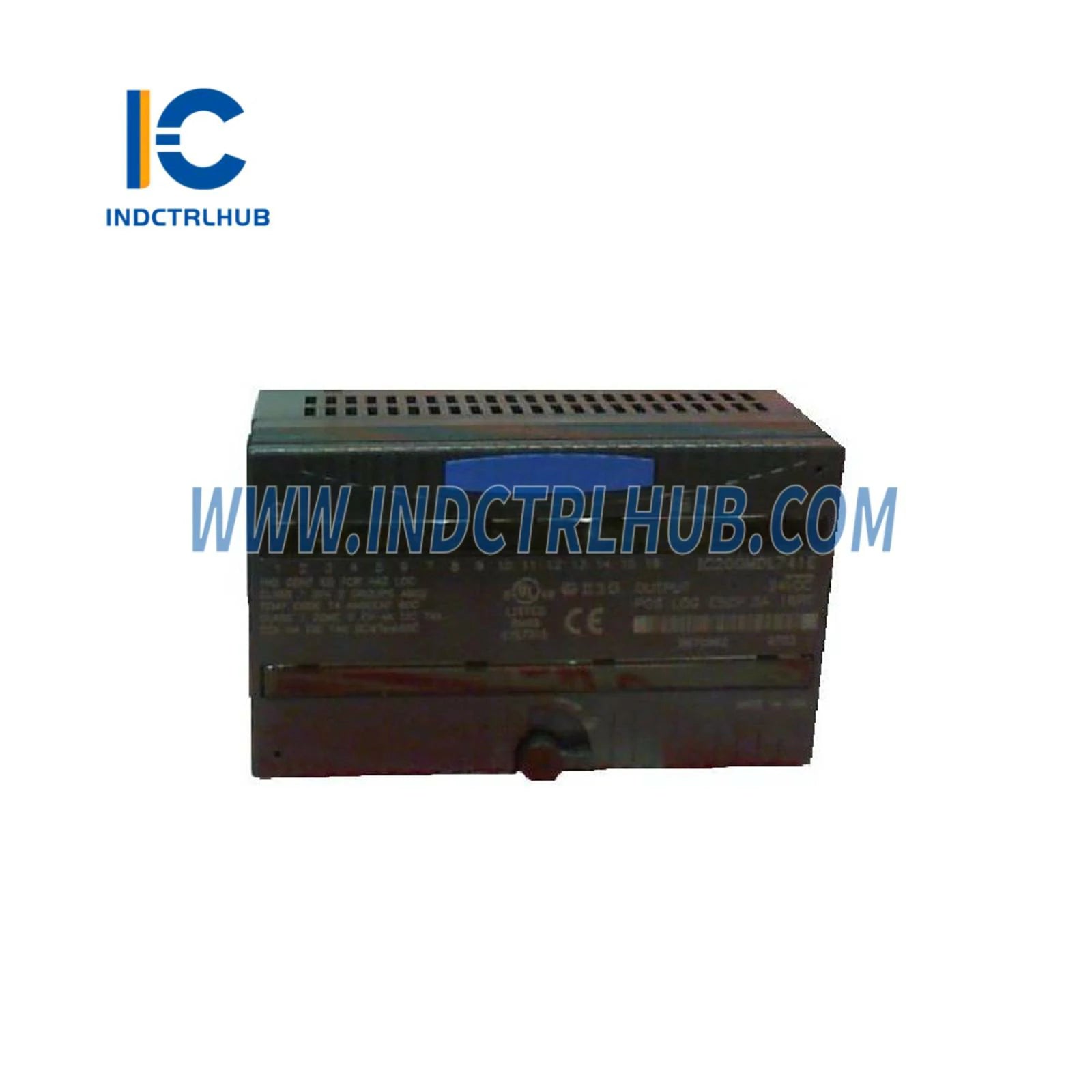

ESCP Қорғауымен GE IC200MDL741 VersaMax 16-Нүктелі Сандық Шығыс Модулі
GE IC200MDL741 VersaMax Сандық Шығыс Модулі сенімді 24V DC қосқышты қажет ететін өнеркәсіптік автоматтандыру қолданбалары үшін берік дискретті шығыс басқаруын қамтамасыз етеді. Электронды Қысқа Тізбек Қорғауымен (ESCP) біріктірілген 16 оң логикалық шығыс нүктесі бар бұл модуль, жабдықтың ұзақ қызмет ету мерзімі мен жүйенің жұмыс уақыты үшін шығыс қорғанысы маңызды болатын талапты өндірістік ортада сенімді жұмыс істейді.
Техникалық сипаттамалар
| Параметр | Техникалық сипаттамасы |
|---|---|
| Бөлім нөмірі | IC200MDL741 |
| Өнім сериясы | GE Fanuc VersaMax |
| Модуль түрі | Дискретті Сандық Шығыс |
| Нүктелер саны | 16 шығыс арнасы |
| Шығу кернеуі | 24V DC оң логика |
| Әр Нүктеге Ток | Арна бойынша максимум 0.5A |
| Жалпы модуль тогы | 8A максималды жиынтық |
| Шығу түрі | Дереккөз (PNP) |
| Қорғау | ESCP (Электронды Қысқа Тізбек Қорғауы) |
| Изоляция кернеуі | 1500В AC оптикалық оқшаулау |
| Жауап беру уақыты | 1мс типтік ҚОСУ/ӨШІРУ кідірісы |
| Жұмыс температурасы | 0°C-тан 60°C-қа дейін (32°F-тан 140°F-қа дейін) |
| Сақтау температурасы | -40°C-тан 85°C-қа дейін (-40°F-тан 185°F-қа дейін) |
| Ылғалдылық Ауқымы | 5%-дан 95%-ға дейін конденсациясыз |
| Қуат тұтыну | Артқы тақтадан 3.5W (5V DC) |
| Күй көрсеткіші | Арна бойынша LED және модуль ақауы |
| Орнату | VersaMax тасымалдағышы/рамкаға орнату |
| Өлшемдері | 118мм x 87мм x 40мм |
| Салмақ | Шамамен 0.2 кг |
| Сәйкестік | CE, UL508, CSA C22.2 No. 142 |
Қолдану сценарийлері
IC200MDL741 шығыс модулі сенімді дискретті ауыстыру маңызды әртүрлі өнеркәсіптік басқару қолданбаларында үздік нәтиже көрсетеді:
Клапан және актюаторды басқару: Процесс автоматтандыру жүйелерінде соленоид клапандарды, пневматикалық актюаторларды және гидравликалық басқару элементтерін басқарады. ESCP қорғауы клапан орамдарының қысқа тұйықталуы немесе сым ақауларынан зақымдануды болдырмайды. Толық клапан позициясының кері байланысы мен басқару циклдері үшін GE IC200MDL650B VersaMax кіріс модулімен мінсіз жұптасады.
Мотор стартері және контактор интерфейсі: Материалдарды өңдеу және конвейер жүйелерінде мотор стартер орамдарын, жарықтандыру контакторларын және реле негізіндегі ауыстыру тізбектерін басқарады. Көп аймақты басқару архитектураларында кеңейтілген шығыс сыйымдылығы үшін GE IC200MDL750A шығыс модулімен бірге жұмыс істейді.
Көрсеткіш және дабыл сигналдары: Операторды хабарландыру жүйелері үшін мұнара шамдары, хабарландыру панельдері және дабыл сиреналарын басқарады. Жылдам 1мс жауап қату ақау жағдайлары немесе процесс күйінің өзгерістері кезінде дереу визуалды және дыбыстық ескертулерді қамтамасыз етеді.
Орау және жинау желілері: Өндірістік тиімділік үшін дәл уақыт пен сенімді ауыстыру маңызды жоғары жылдамдықты орау операцияларында бағыттағыштар, қақпалар, итергіштер және қабылдамау механизмдерін басқарады.
Жүйені интеграциялау шешімдері
IC200MDL741 VersaMax таралған I/O экожүйесінде жұмыс істейді, масштабталатын басқару архитектураларын қамтамасыз етеді:
Толық жүйелік функционалдылық үшін күрделі басқару логикасы үшін 128K конфигурацияланатын жадысы бар GE IC200CPU005 VersaMax CPU модулімен біріктіріңіз. Кіріс сигналдарын алу 24В DC сезгіштігі үшін GE IC200MDL640H сандық кіріс модулі немесе максималды I/O тығыздығы үшін GE IC200MDL940J жоғары тығыздықтағы кіріс модулі сияқты модульдер арқылы жүзеге асырылады.
Аналогтық процесс бақылауы сенсорларды бақылау үшін GE IC200ALG260E 8-арналы аналогтық кіріс модулі арқылы біріктіріледі, ал GE IC200ALG320A аналогтық шығыс модулі айнымалы жиілікті драйверлер мен процесс аспаптарына 4-20мА басқару сигналдарын береді.
Желі байланысы GE IC200BEM002 PROFIBUS-DP желі модулі немесе GE IC200BEM103 DeviceNet интерфейсі арқылы бақылау SCADA жүйелері мен зауыттық желілермен интеграция үшін жүзеге асырылады.
Жиі қойылатын сұрақтар
С: ESCP қорғауы не береді?
Ж: Электрондық Қысқа Тұйықталудан Қорғау шығыс қысқа тұйықталу кезінде токты автоматты түрде анықтап, шектейді, модуль мен қосылған жүктемелерді қорғайды. Әр арна токты тәуелсіз бақылайды және ақау анықталса шығысты өшіреді, ақау жойылғанда автоматты түрде қалпына келеді.
С: Бұл модуль релелік орамдар сияқты индуктивті жүктемелерді басқара ала ма?
Ж: Иә, IC200MDL741 релелік орамдар, соленоид клапандары және контактор орамдары сияқты индуктивті жүктемелерге арналған. Әрбір шығыс арнасындағы кіріктірілген кері кернеу диодты қорғауы индуктивті кері кернеуден туындайтын кернеу шоқтарын басады, сенімді жұмыс пен модульдің ұзақ қызмет етуін қамтамасыз етеді.
С: Бұл модульге қай тасымалдаушы негіздері сәйкес келеді?
Ж: IC200MDL741 стандартты VersaMax тасымалдаушыларына орнатылады, оның ішінде коннекторлы сымдар үшін GE IC200CHS001A I/O тасымалдаушысы немесе құралсыз терминал қосылымдары үшін GE IC200CHS002M серіппелі қысқыш тасымалдаушысы.
С: Қандай жолмен ақаулы шығыс арнасын анықтауға болады?
Ж: Әрбір шығыс нүктесінде шығыс қуатталған кезде жанатын жеке LED күй индикаторы бар. Егер ESCP қорғауы артық ток немесе қысқа тұйықталу салдарынан іске қосылса, зақымдалған арна LED индикаторы жыпылықтайды, ал модуль ақауы LED оператормен жағдай туралы ескерту үшін қосылады.
Q: Ыстық ауыстыру қолдау көрсетіле ме?
Ж: Иә, VersaMax модульдері тиісті тасымалдаушы конфигурацияларында орнатылған кезде ыстық ауыстыруды қолдайды. Жүйе модульді алып тастаған кезде I/O күйін сақтайды және ауыстыру модулі енгізілгенде конфигурацияны автоматты түрде қалпына келтіреді, техникалық қызмет көрсету кезінде тоқтап қалуды азайтады.
С: Шығару сымдары үшін максималды кабель ұзындығы қанша?
Ж: 24V DC шығыстары үшін максималды ұсынылатын кабель ұзындығы экрандалған бұралған жұп кабельді пайдаланып 100 метр (328 фут) құрайды. Ұзақ қашықтықтарда сенімді қосу өнімділігін сақтау үшін кернеу төмендеуін өтеу немесе аралық реле күшейткішін қолдану қажет болуы мүмкін.
Кепілдік және техникалық қолдау
Industrial Control Hub компаниясынан алынған әрбір GE IC200MDL741 VersaMax Сандық Шығару Модулі қалыпты жұмыс жағдайларында өндірістік ақаулар мен компоненттердің істен шығуын қамтитын толық 12 айлық кепілдікпен қамтамасыз етіледі. Біздің техникалық қолдау тобы орнату көмегін, конфигурация бойынша нұсқаулықты және ақауларды жоюды қамтамасыз етіп, жүйенің оңтайлы жұмысын қамтамасыз етеді.
Біз VersaMax компоненттерінің кең ассортиментін, оның ішінде GE IC200PWR002G Қуат Қамтамасыз Ету Модулін қоса алғанда, толық автоматтандыру шешіміңізді қолдау үшін сақтаймыз. Жүйені кеңейту немесе жаңарту жобалары үшін біздің қолданбалы инженерлеріміз сіздің нақты басқару талаптарыңызға сәйкес үйлесімді I/O конфигурацияларын ұсына алады.
