Product Description
Өнім туралы мәліметтер
| Параметр | Толығырақ |
|---|---|
| Өндіруші | Жалпы электр |

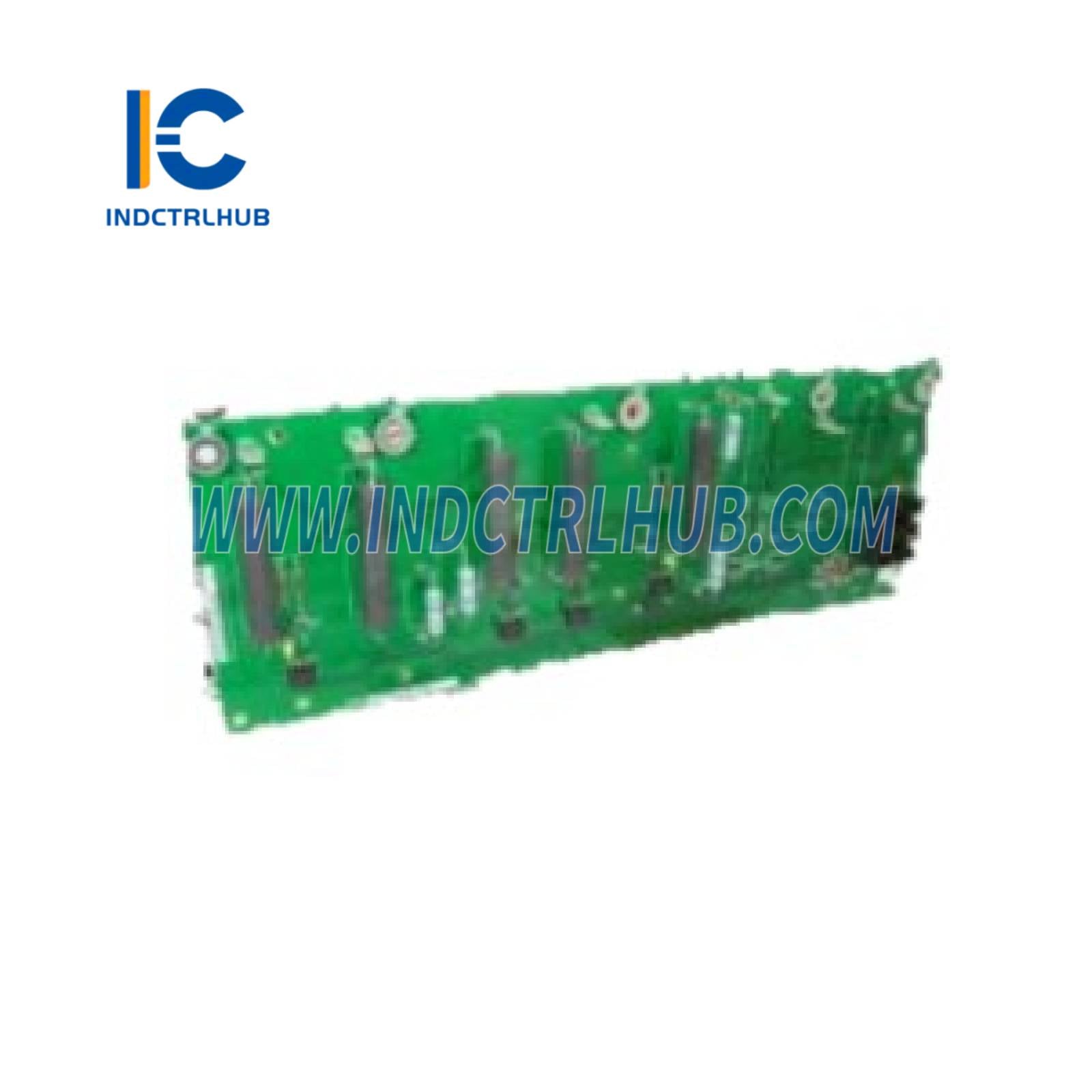

| Модель/Бөлім нөмірі | DS200CTBAG1ACB |
| Сипаттама | Жалпы терминал тақтасы |
Өнімге шолу
| Параметр | Толығырақ |
|---|---|
| Бөлім нөмірі | DS200CTBAG1ACB |
| Өнім атауы | DS200CTBAG1ACB Жалпы терминал тақтасы |
| Қолдану | Электр энергиясын өндіру үшін турбина басқару жүйелеріндегі сигналдарды терминалдау және тарату |
| Сәйкестік | GE Speedtronic Mark V турбина басқару жүйелері үшін жасалған; I/O модульдері мен алаң сымдарына интерфейс |
| Функция | Аналогтық және цифрлық сигналдар үшін жоғары тығыздықтағы терминалдарды қамтамасыз етеді, сигналдарды бағыттау мен оқшаулауды қолдайды |
Функционалдық сипаттамалар
| Параметр | Толығырақ |
|---|---|
| Түрі | Өріс қосылымдары үшін бұрандалы терминалдары бар терминал тақтасы |
| Арналар | 48 цифрлық I/O терминалдары, 16 аналогтық терминалдар |
| Сигнал түрлері | Цифрлық кірістер/шығыстар (24 В ТК), аналогтық кірістер (4-20 мА, 0-10 В) |
| Изоляция | Жергілікті және жүйелік жақ арасында 1500 В оқшаулау |
| Қуат Жабдығы | 24 В тұрақты ток номиналды (жүйе артқы тақтасынан) |
| Жұмыс температурасының диапазоны | -30°C-тан +70°C-қа дейін |
| Орнату | Басқару шкафындағы панельге орнату |
| Өлшемдері | 10.5" x 8.5" x 1.5" (267 мм x 216 мм x 38 мм) шамамен |
| Салмақ | 2.5 фунт (1.13 кг) |
| Қорғау функциялары | Шоктан қорғау, EMI қорғанысы |
| Стандарттарға сәйкестік | IEC 61131-2, CE, UL, CSA |
