Product Description

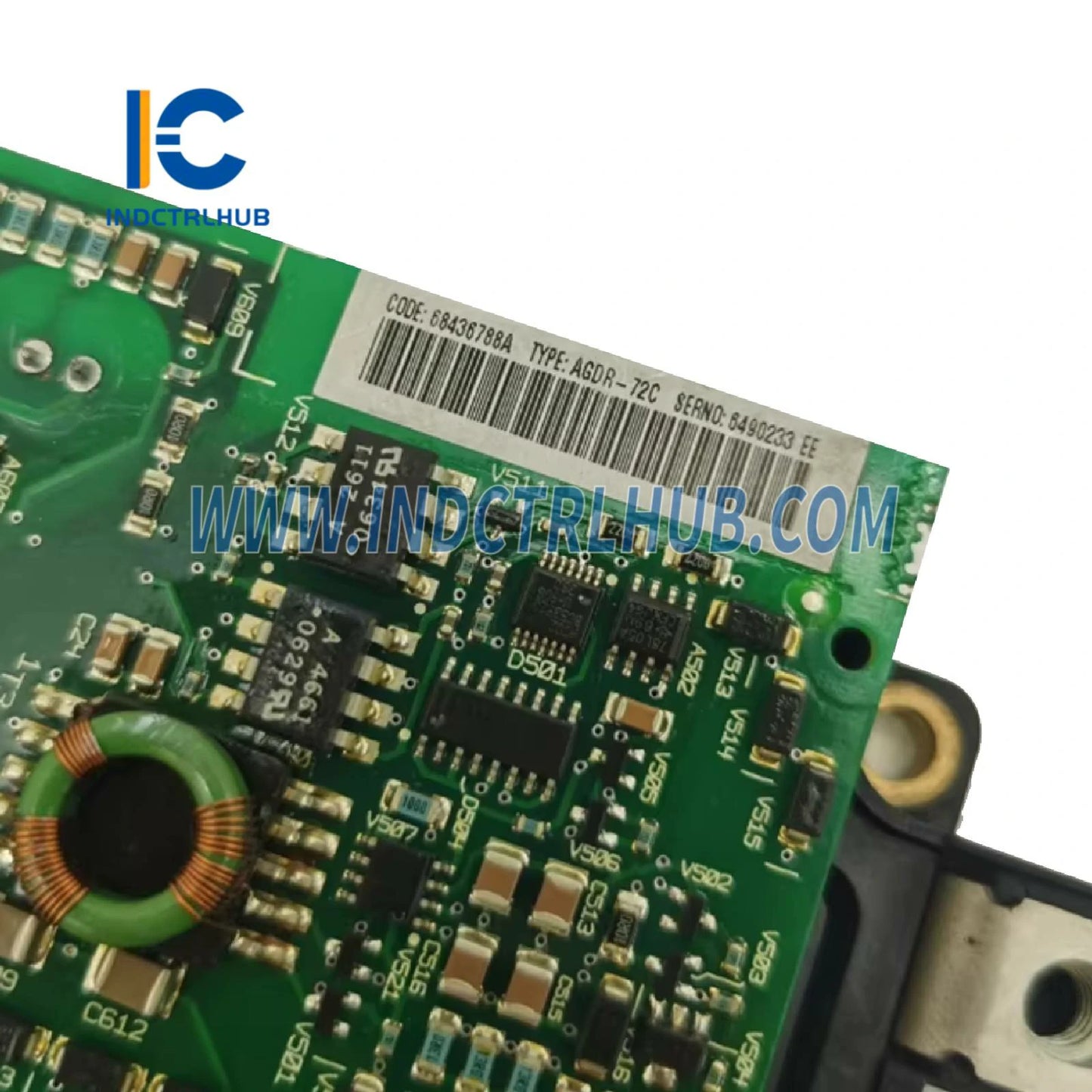

ABB FS450R17KE3/AGDR-72C IGBT модулі драйверімен
Өнімге шолу
- ABB FS450R17KE3/AGDR-72C — бұл өнеркәсіптік қолданбаларға арналған тиімді қуатты қосу және басқару үшін жасалған біріктірілген қақпақ драйвері (AGDR-72C) бар жоғары қуатты оқшауланған қақпақты биполярлық транзистор (IGBT) модулі. FS450R17KE3 IGBT модулі бастапқыда Infineon шығарған және ABB таратады, Econopack сериясының бөлігі болып табылады, мотор драйверлері, инверторлар, жаңартылатын энергия жүйелері (мысалы, жел және күн) және тарту жүйелері сияқты жоғары кернеулі қолданбаларға оңтайландырылған. AGDR-72C қақпақ драйвері модульдің өнімділігін дәл басқару және жетілдірілген қорғау функцияларын қамтамасыз ету арқылы арттырады. Бұл комбинация қуат өндіру, көлік және ауыр өндіріс сияқты салаларда сенімді және жоғары тиімді қуат түрлендіру үшін кеңінен қолданылады.
Техникалық сипаттамалар
- FS450R17KE3/AGDR-72C келесі сипаттамаларға ие, өнеркәсіп көздері мен ABB/Infineon құжаттамасына негізделген:
| Техникалық сипаттама | Толығырақ |
|---|---|
| Модель/Бөлім нөмірі | FS450R17KE3/AGDR-72C |
| Өндіруші | ABB (Infineon шығарған IGBT модулі) |
| Сипаттама | Қақпақ драйвері біріктірілген IGBT модулі |
| Серия | Econopack (FS450R17KE3), ABB қақпақ драйвері (AGDR-72C) |
| Функция | Мотор драйверлері, инверторлар және түрлендіргіштер үшін дәл қақпақ басқаруымен жоғары қуатты қосу |
| FS450R17KE3 IGBT модулі | |
| Баптау | 6-пакет (үш фазалы көпір, 6 IGBT еркін жүретін диодтармен) |
| Кернеу рейтингі (V_CES) | 1700 V (коллектор-эмиттер кернеуі) |
| Ток рейтингі (I_C) | 450 A (25°C-тағы номиналды коллектор тогы) |
| Қуаттың таралуы | 2500 Вт дейін (қолданбаға байланысты) |
| Ауыстыру жиілігі | 8 кГц дейін (мотор драйверлері үшін типтік) |
| Изоляциялық кернеу | 4000 V (RMS, 1 минут) |
| Термиялық кедергі (R_th(j-c)) | Шамамен 0.05 K/W (тоқтауыштан корпусқа дейін, әр IGBT үшін) |
| AGDR-72C қақпақ драйвері | |
| Функция | IGBT модуліне қақпақ басқаруын, қорғанысын және мониторингін қамтамасыз етеді |
| Қақпақ жүргізу кернеуі | ±15 V (әдеттегі) |
| Қорғау функциялары | Артық ток, қысқа тұйықталу, артық кернеу, артық температура, десатурацияны анықтау |
| Басқару интерфейсі | PWM кірісі, ақау кері байланыс сигналдары |
| Драйверге арналған қуат көзі | 24 VDC (сыртқы қуат көзі қажет) |
| Жалпы сипаттамалар | |
| Салқындату | Міндетті түрде мәжбүрлі ауа немесе сұйық салқындату қажет |
| Жұмыс буын температурасы | -40°C-тан +150°C-қа дейін (-40°F-тан +302°F-қа дейін) |
| Қоршаған орта сипаттамалары | Жұмыс температурасы: -40°C-тан +85°C-қа дейін (-40°F-тан +185°F-қа дейін) Сақтау температурасы: -40°C-тан +125°C-қа дейін (-40°F-тан +257°F-қа дейін) Салыстырмалы ылғалдылық: 5% -тен 95% дейін, конденсациясыз Діріл: IEC 60068-2-6 талаптарына сай |
| Қаптама түрі | Econopack модулі (FS450R17KE3) бөлек AGDR-72C драйвер тақтасымен |
| Өлшемдері | IGBT модулі: шамамен 150 мм (ұзындығы) x 62 мм (ені) x 17 мм (биіктігі) Драйвер тақтасы: шамамен 100 мм (ұзындығы) x 50 мм (ені) x 20 мм (биіктігі) |
| Салмағы | IGBT модулі: шамамен 0.4–0.6 кг Драйвер тақтасы: шамамен 0.1–0.2 кг |
| Орнату | IGBT модулі: радиаторға бұрандалы түрде бекітілген Драйвер тақтасы: IGBT модулінің жанында немесе басқару шкафында орнатылған |
| Сертификаттар | CE, UL, RoHS талаптарына сай, IEC 60747 стандарттары |
