Product Description
Жалпы ақпарат
• Өндіруші: Foxboro

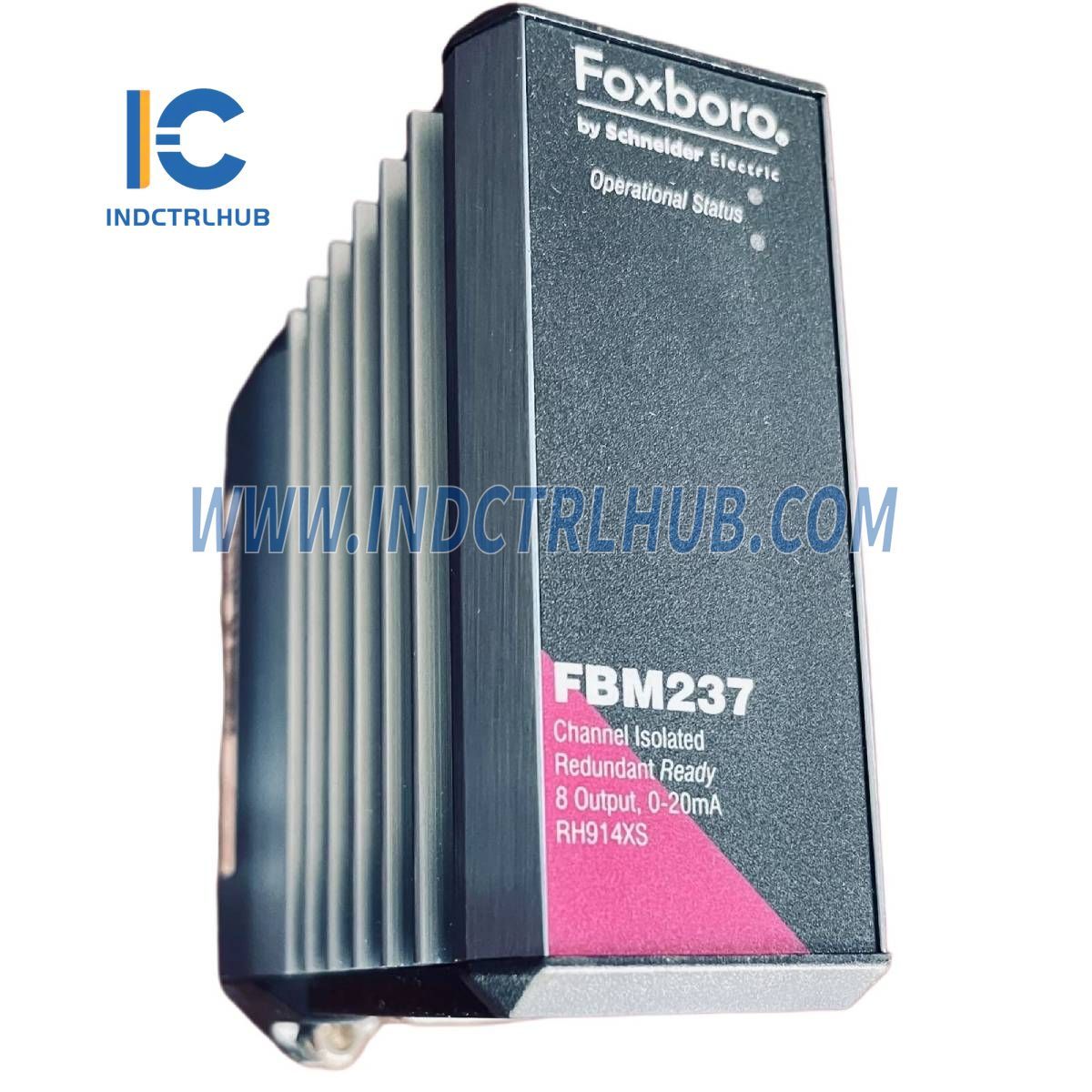

• Модель/Бөлім нөмірі: RH914XS FBM237
Сипаттамасы
Бұл FBM237 сегіз оқшауланған 0-ден 20 мА тұрақты ток аналогтық шығыс арналарымен шығыс модулі болып табылады. Әрбір шығыс басқа арналар мен жерден гальваникалық оқшауланған. Ол жеке құрылғы ретінде немесе ортақ өріс I/O қосқышы арқылы басқарылатын артықшылықты жұп ретінде жұмыс істей алады.
Функционалдық сипаттамалар
|
Параметр |
Мәні |
|---|---|
|
Шығыс арналар |
Сегіз 20 мА тұрақты ток аналогтық шығыс арнасы, оқшауланған |
|
Дәлдік (сызықтықты қоса алғанда) |
±0.05% диапазонның (0.1 мА-дан 20 мА-ға дейін) |
|
Дәлдік температура коэффициенті |
±50 ppm/°C |
|
Шығыс жүктемесі |
750 Ω максимум |
|
Шығу өңдеу кешігуі |
Максимум 30 мс |
|
Шығу диапазоны (әр арна) |
0-ден 20.4 мА тұрақты ток |
|
Шешім |
13 бит |
Қоршаған орта сипаттамалары
|
Жағдайы |
Жұмыс істеп тұрған |
Сақтау |
|---|---|---|
|
Температура |
Модуль: -20-дан +70°C-қа дейін (-4-тен +158°F-қа дейін) |
Модуль: -40-тан +70°C-қа дейін (-40-тан +158°F-қа дейін) |
|
Аяқтау жинағы (PA) |
-20-дан +70°C-қа дейін (-4-тен +158°F-қа дейін) |
-40-тен +70°C-қа дейін (-40-тен +158°F-қа дейін) |
|
Салыстырмалы ылғалдылық |
5-тен 95%-ке дейін (конденсациясыз) |
5-тен 95%-ке дейін (конденсациясыз) |
|
Биіктік |
-300-ден +3 000 м-ге дейін (-1 000-ден +10 000 футқа дейін) |
-300-ден +12 000 м-ге дейін (-1 000-ден +40 000 футқа дейін) |
|
Діріл |
7.5 м/с² (5-тен 500 Гц-ке дейін) |
- |
|
Ластану |
ISA S71.04 бойынша G3 класы (Қатты) |
- |
Физикалық сипаттамалар
|
Параметр |
Мәні |
|---|---|
|
Модуль салмағы |
185 г (6.5 унция) |
|
Аяқтау жинақтарының салмағы |
Қысу: 181 г (0.40 фунт), Шеңберлік құлақша: 249 г (0.55 фунт) |
|
Өлшемдері (Модуль) |
Биіктігі: 102 мм (4 дюйм), 114 мм (4.5 дюйм) монтаждау құлақшаларын қоса алғанда |
|
Ені: 45 мм (1.75 дюйм) |
|
|
Тереңдігі: 104 мм (4.11 дюйм) |
