Product Description
Жалпы ақпарат
|
Өндіруші |
FOXBORO |
|---|---|
|
Модель нөмірі |

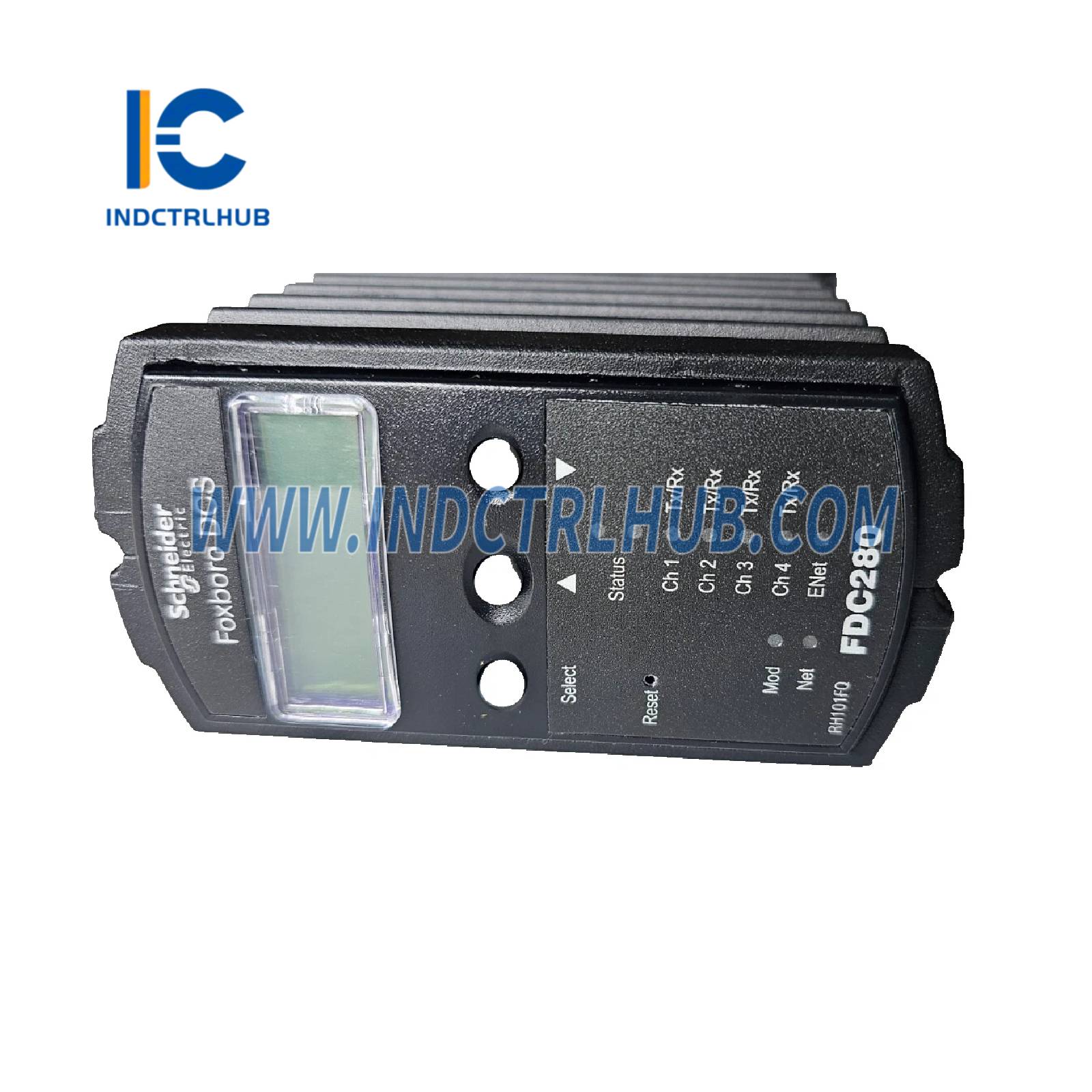

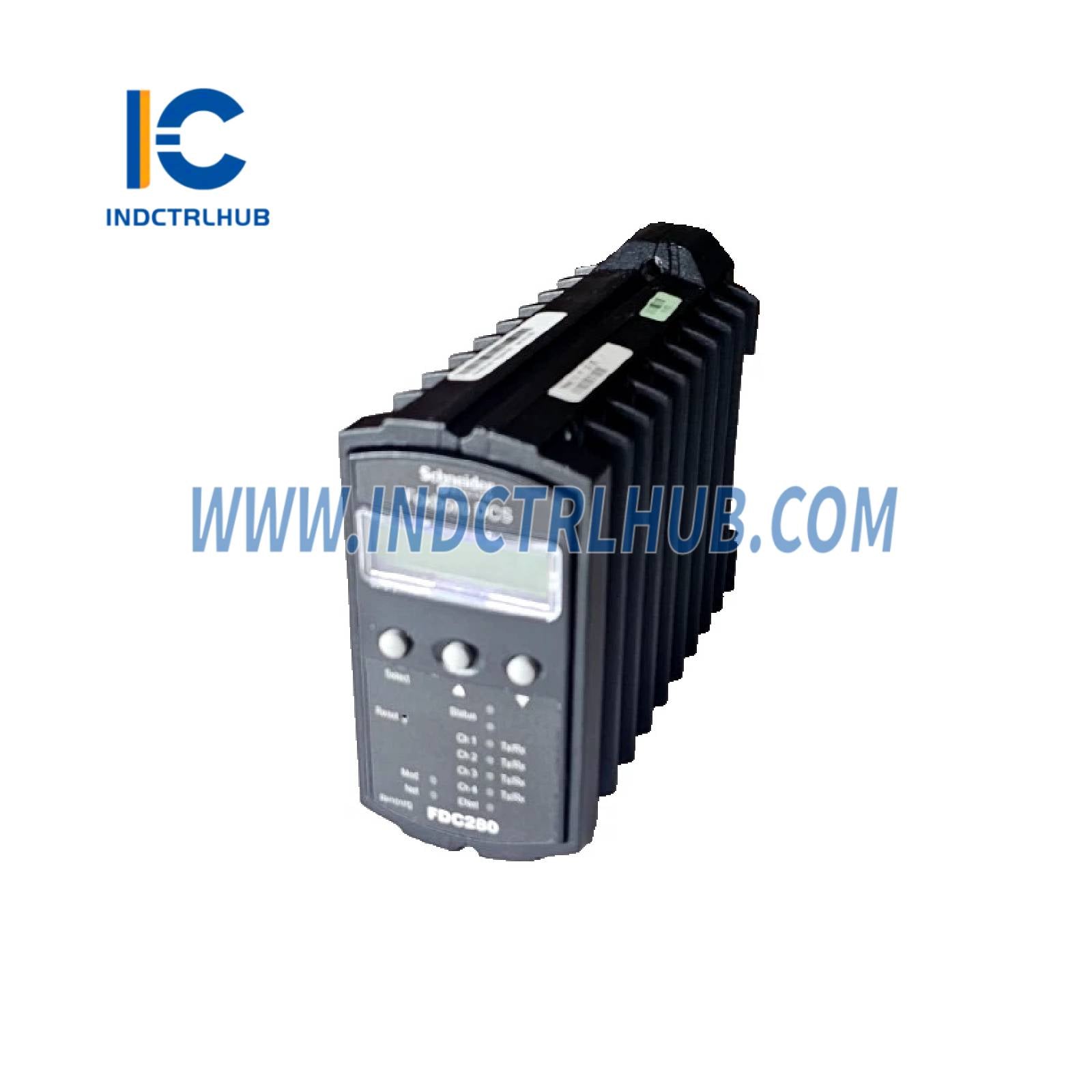

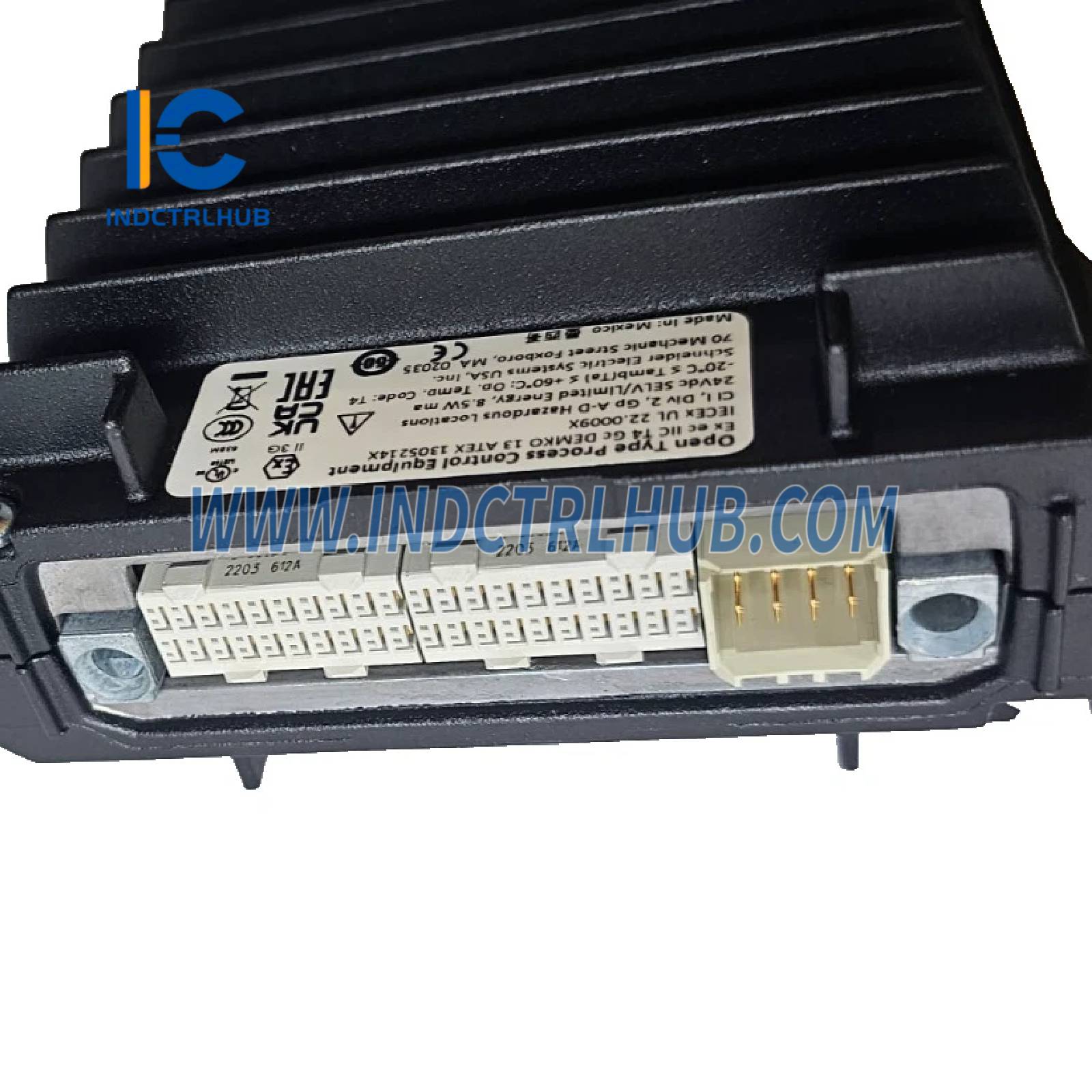

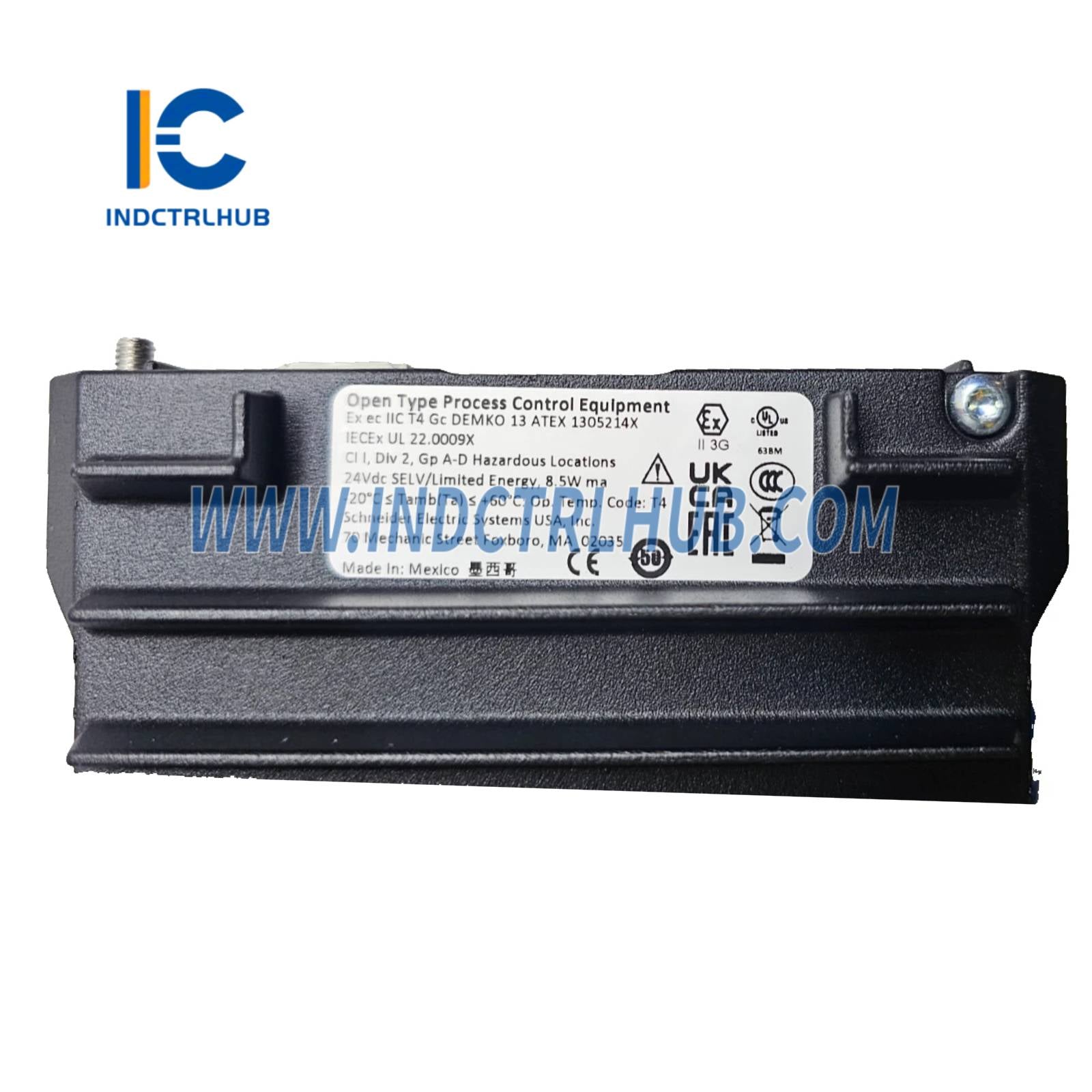

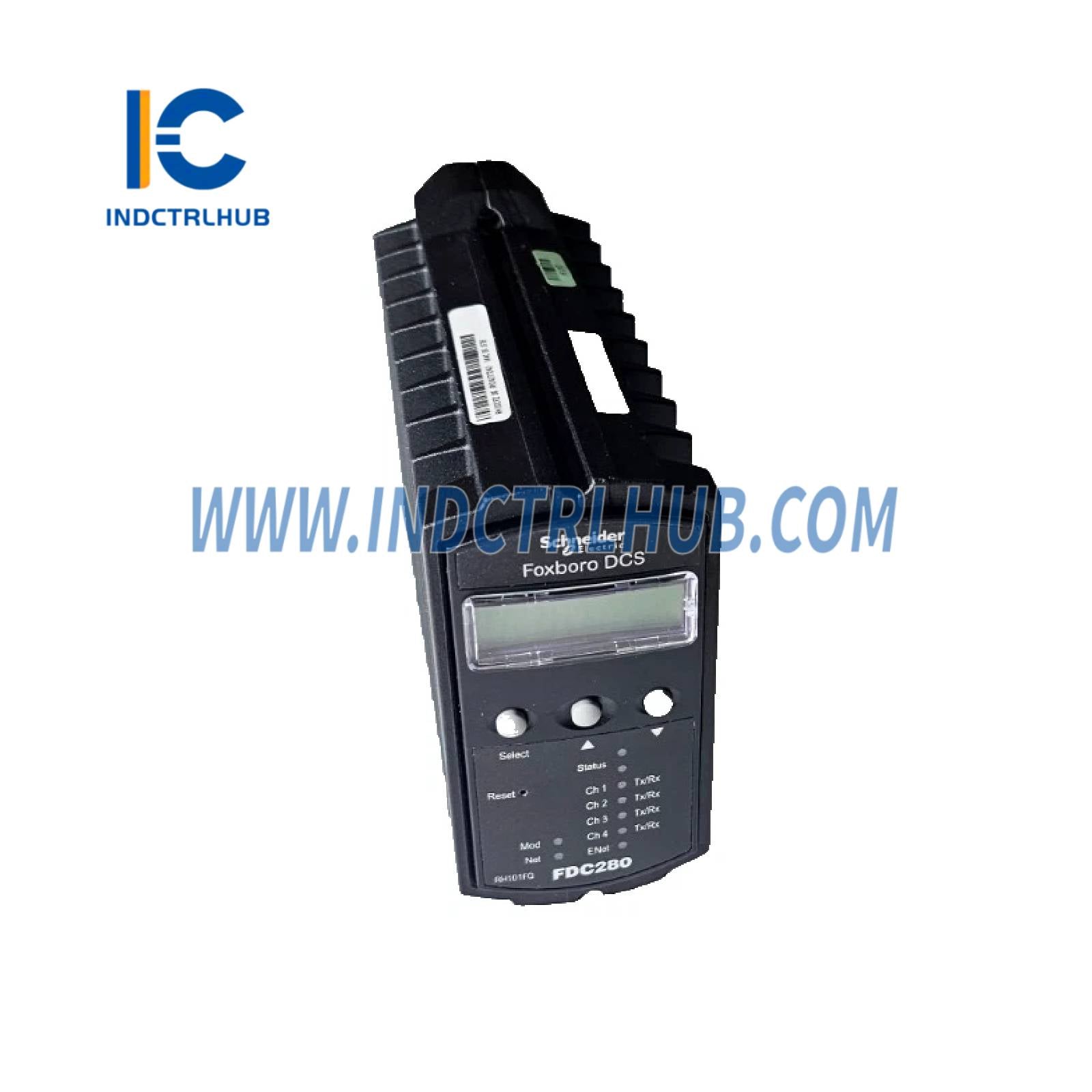

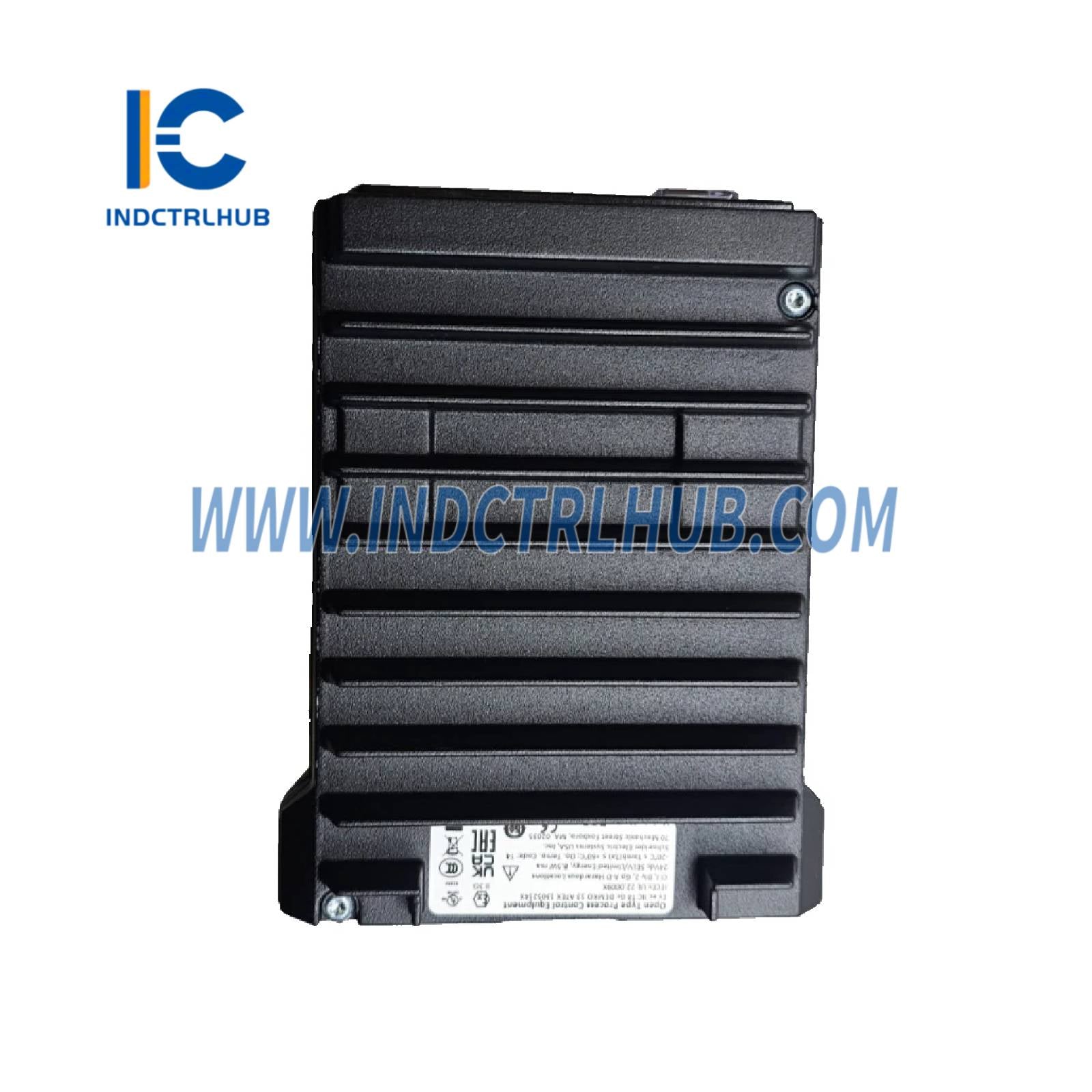

FDC280 |
|
Бөлшек Нөмірі |
RH101FQ |
|
Сипаттама |
EcoStruxure™ Foxboro™ DCS жүйесінде қолданылатын Өріс Құрылғы Контроллері (Бір немесе Қателікке төзімді модуль). |
Физикалық сипаттамалар
|
Техникалық сипаттама |
Толығырақ |
|---|---|
|
Баптау |
Бір процессорлы модуль; қателікке төзімді нұсқасы екі процессорлы модульді негізгі тақта коннекторы арқылы қосады. |
|
Орнату |
2 позициялы негізгі тақталар (горизонталь немесе вертикаль). Қателікке төзімді модульдерге арналған арнайы ұяшықтар қажет. |
|
Өлшемдері |
Биіктігі: 105 мм (4.13 дюйм) немесе құлақтармен 116 мм (4.59 дюйм)Ені: 51.8 мм (2.04 дюйм)Тереңдігі: 147 мм (5.80 дюйм) |
|
Салмағы |
0.8 кг (1.78 фунт) бір модуль үшінАяқтау жинағы (шеңберлік құлақ): ~363 г (0.8 фунт)Аяқтау жинағы (қысу бұрандасы): ~272 г (0.6 фунт) |
Бөлім нөмірлері
|
Компонент |
Бөлшек Нөмірі |
|---|---|
|
FDC280 контроллері |
RH101FQ |
|
Негізгі тақта |
RH101KF |
|
Оптикалық талшық адаптері |
RH924WA (E ревизиясы немесе кейінгі) |
|
Мыс адаптері |
RH924UQ (D ревизиясы немесе кейінгі) |
|
Аяқтау жинағы (шеңберлік құлақ) |
P0926PA |
|
Аяқтау жинағы (қысу бұрандасы) |
RH926GH |
Басқару желісінің кабелі
Ethernet коммутаторы FDC280-ге
|
Кабель түрі |
Қосқыш |
Ұзындығы |
Ескертпелер |
|---|---|---|---|
|
Оптикалық талшық |
LC (адаптерге), MT-RJ (коммутаторға) |
50 м дейін (Foxboro), 2 км дейін (пайдаланушы қамтамасыз етеді) |
Көпрежимді талшық 62.5/125 µm плENUM |
|
Мыс |
Екі ұшында RJ-45 |
100 м дейін (328 фут) |
1000Base-T Cat 5 Ethernet |
Өріс құрылғысының Ethernet қосқышы FDC280-ге
|
Кабель түрі |
Қосқыш |
Ұзындығы |
Ескертпелер |
|---|---|---|---|
|
Мыс Ethernet |
Екі ұшында RJ-45 |
100 м дейін (328 фут) |
1000Base-T Cat 5e немесе Cat 6 |
FDC280-ден аяқтау жинағына (сериялы кабельдеу)
|
Кабель түрі |
Қосқыш түрі |
Ескертпелер |
|---|---|---|
|
Компактты 5-тип |
Шеңберлік құлақша немесе қысу бұрандасы |
FDC280 негіз тақтасын сериялы TA-ларға қосу үшін қолданылады |
Шина сипаттамалары
|
Протокол |
Физикалық орта |
Беріліс жылдамдығы (baud) |
Паритет / Тоқтау биттері |
|---|---|---|---|
|
RS-232 |
DB-25 сыртқы құрылғы/модемге |
300–115200 |
Тақ, жұп немесе жоқ; 1 немесе 2 тоқтау биті |
|
RS-422 |
4 сымды қисайтылған жұп қорғалған |
300–115200 |
Жоғарыдағыдай |
|
RS-485 |
Қисайтылған жұпты қорғалған мыс сым (1 жұп) |
300–115200 |
Жоғарыдағыдай |
|
Байланыс түрі |
Асинхронды, тікелей қосылу сілтемесі (RS-232) |
