Product Description
Жалпы ақпарат
|
Өндіруші |
Модель/Бөлім нөмірі |
Сипаттама |
|---|---|---|
|
Фоксборо |

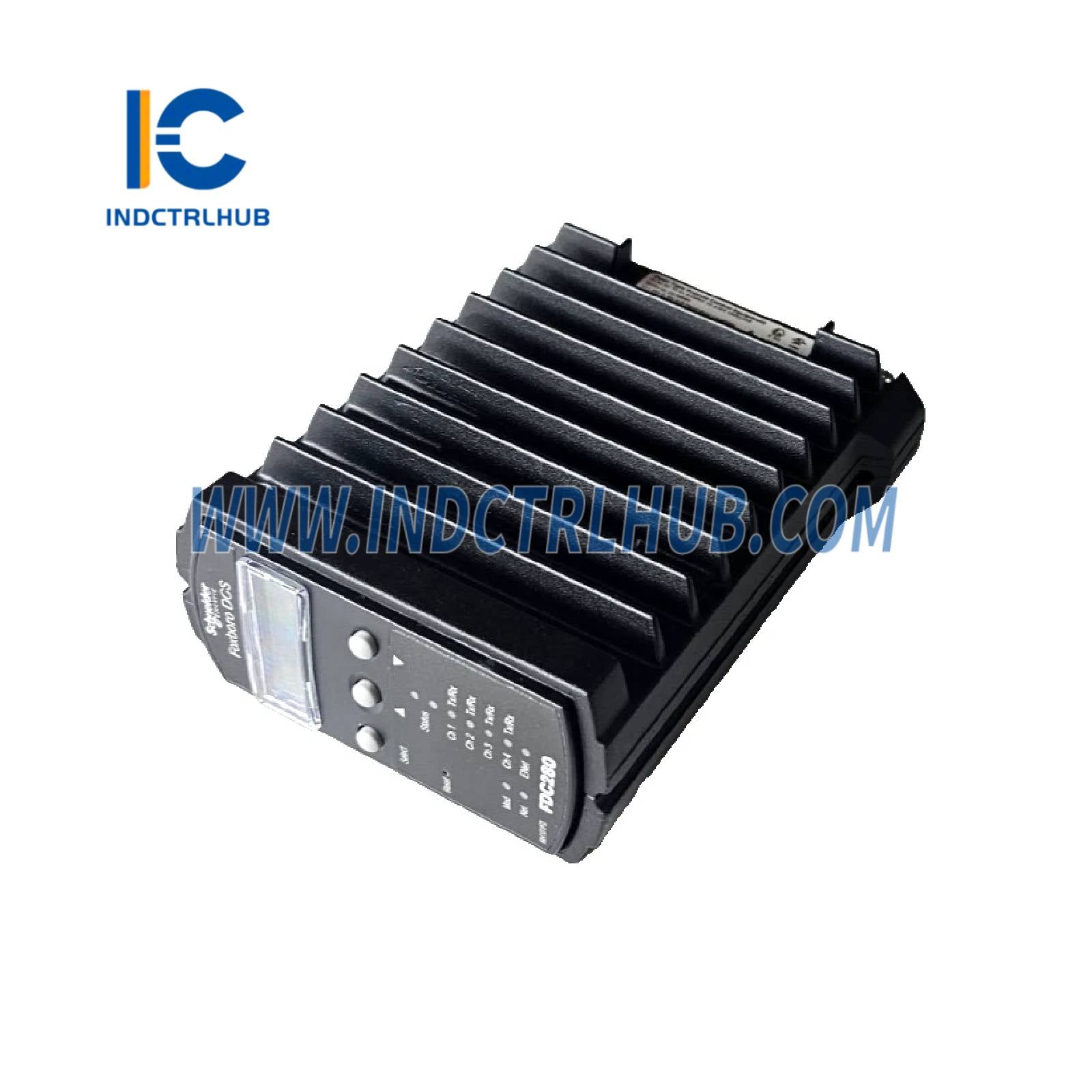

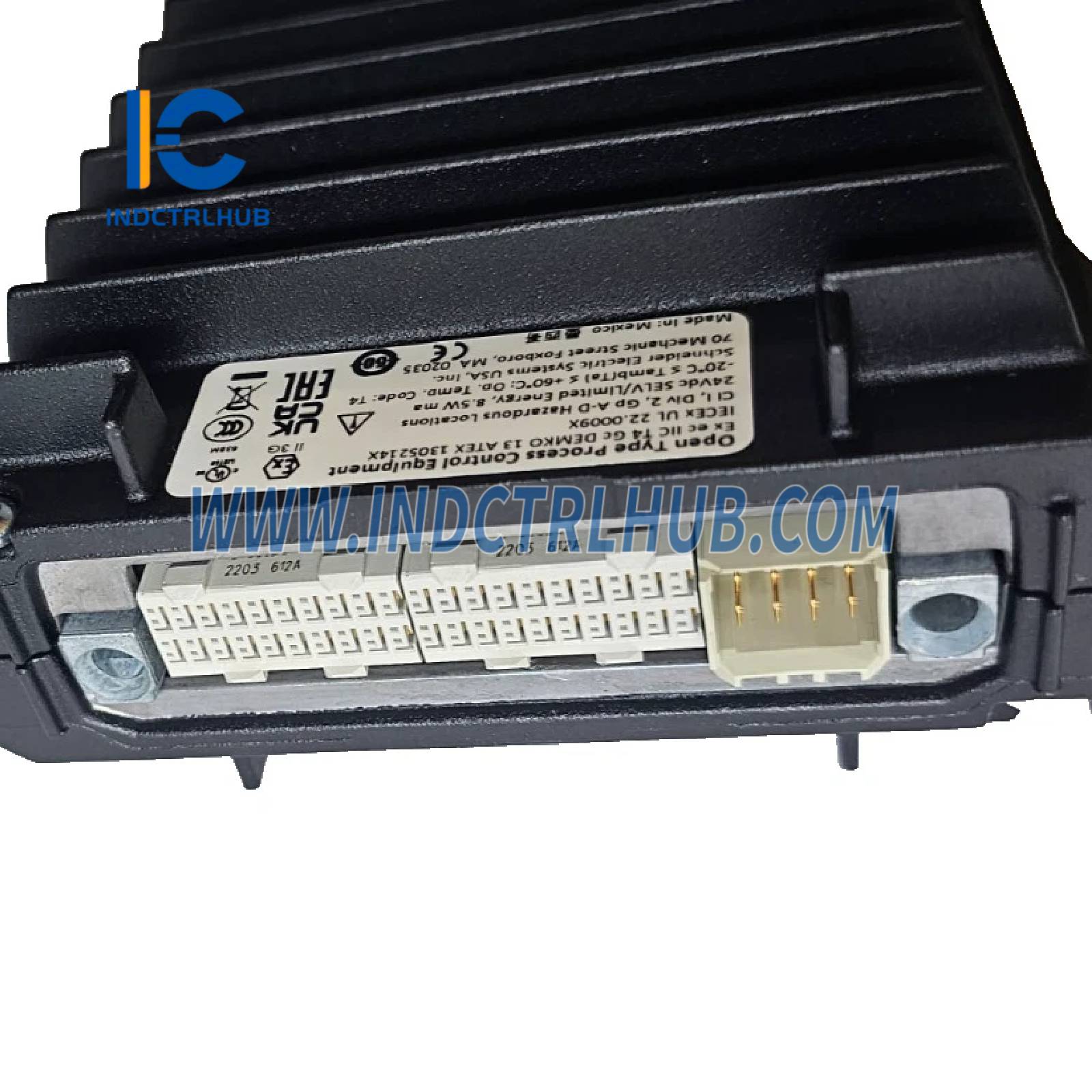

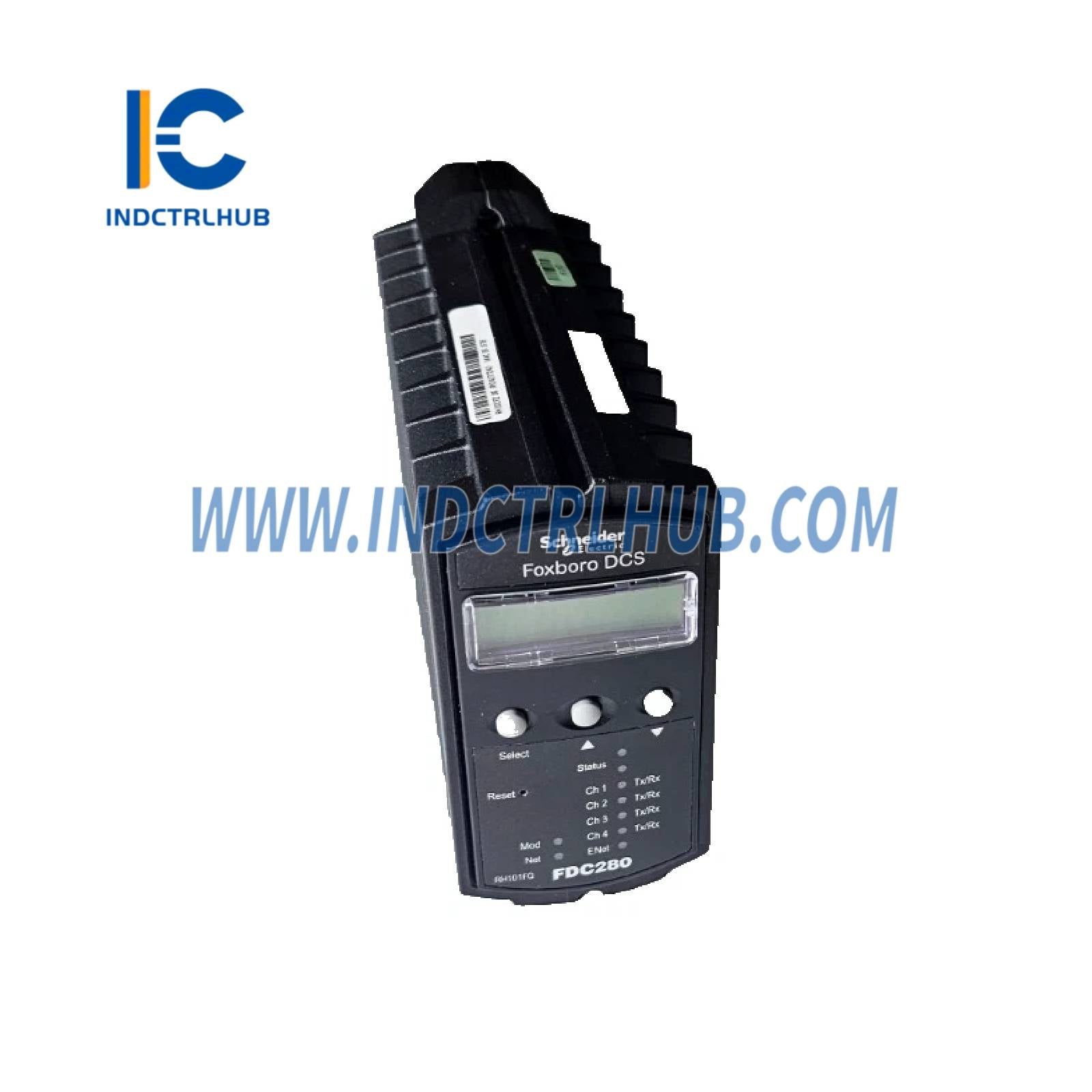

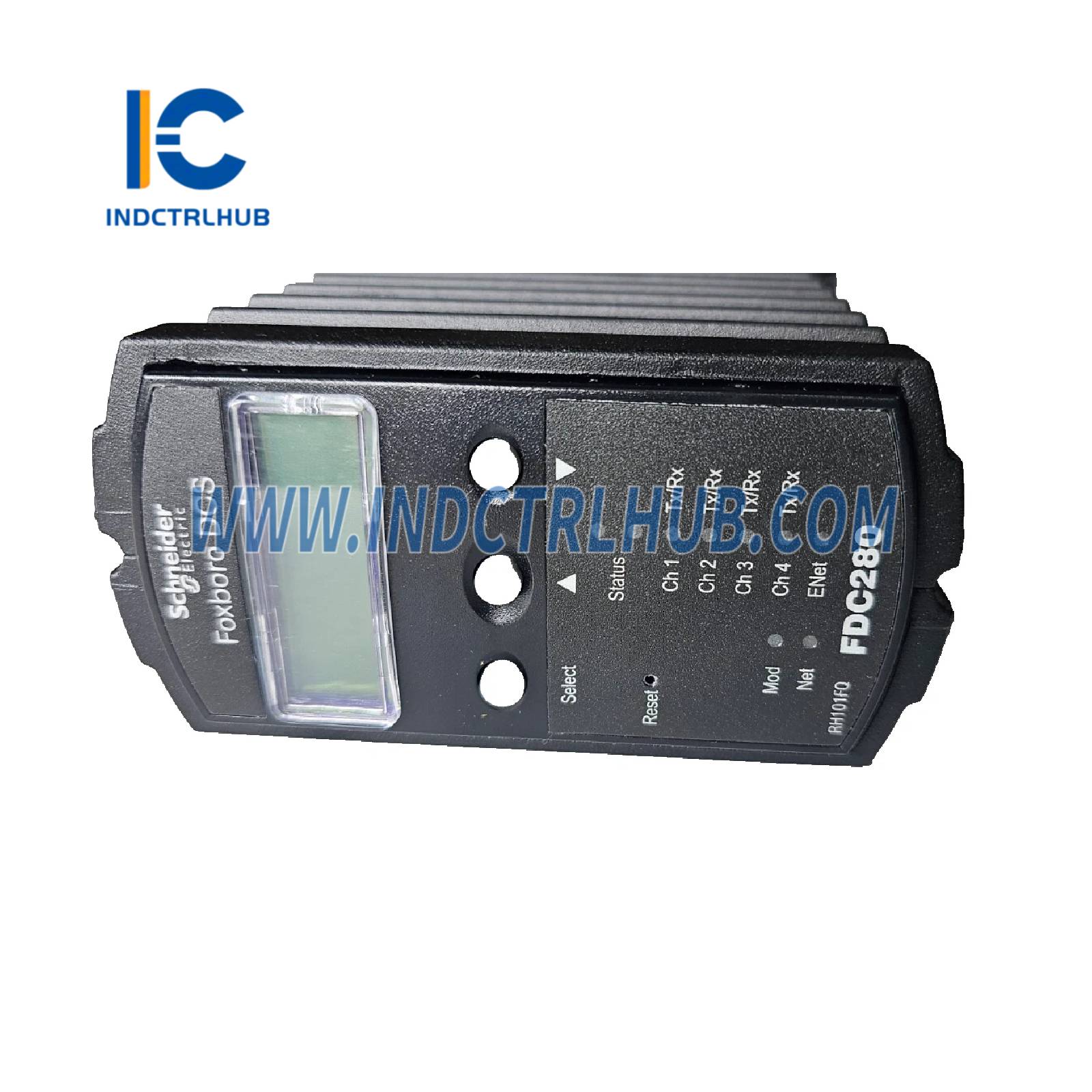

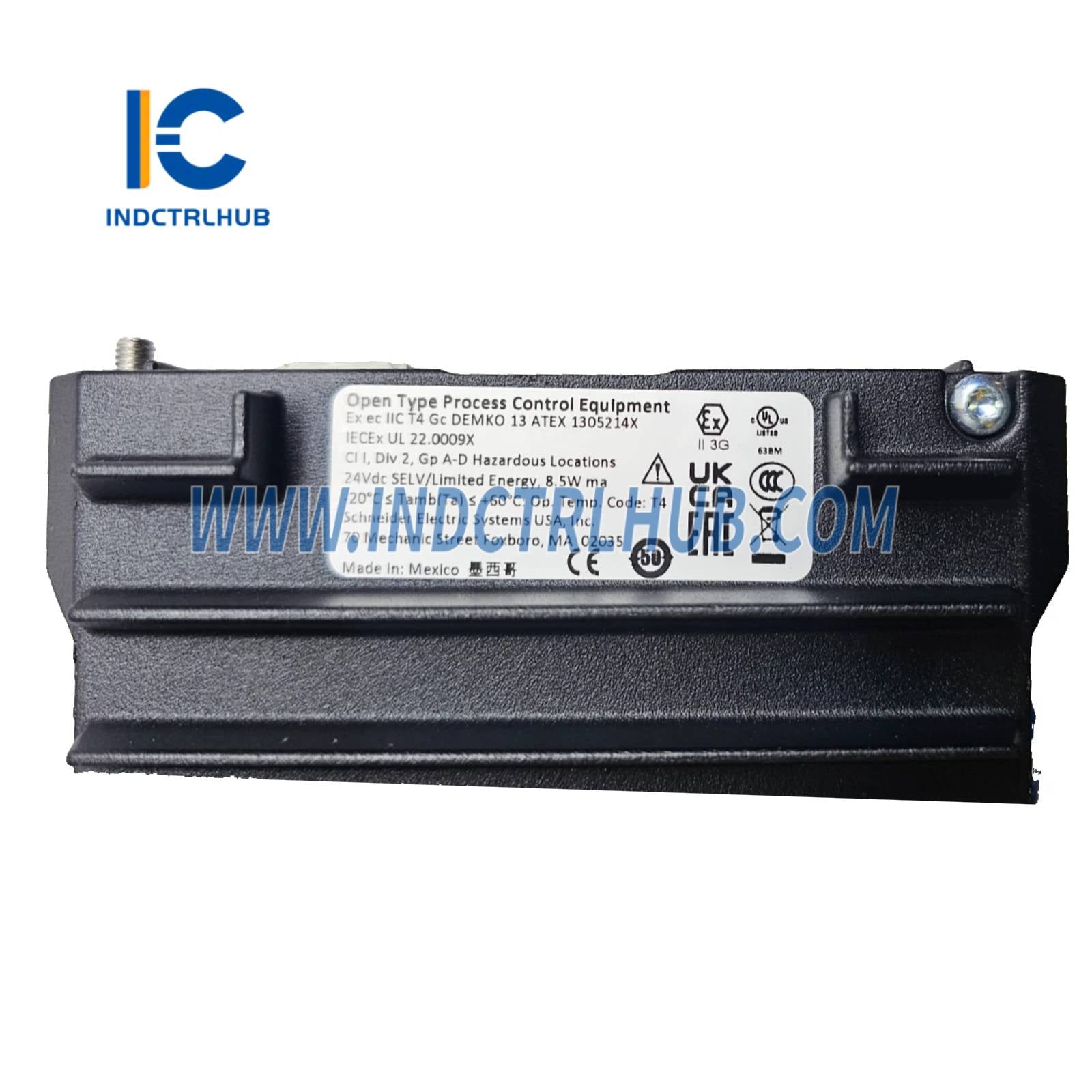

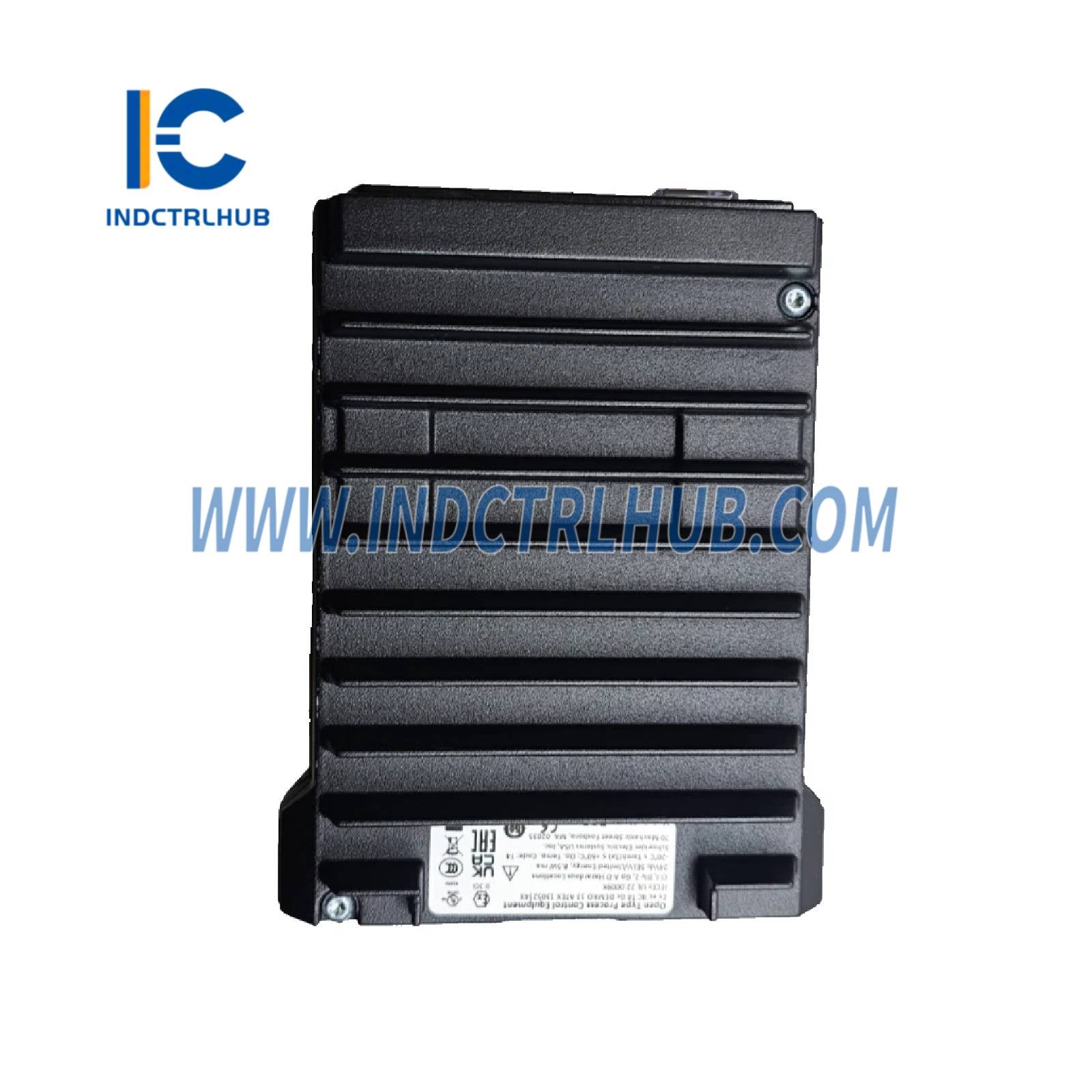

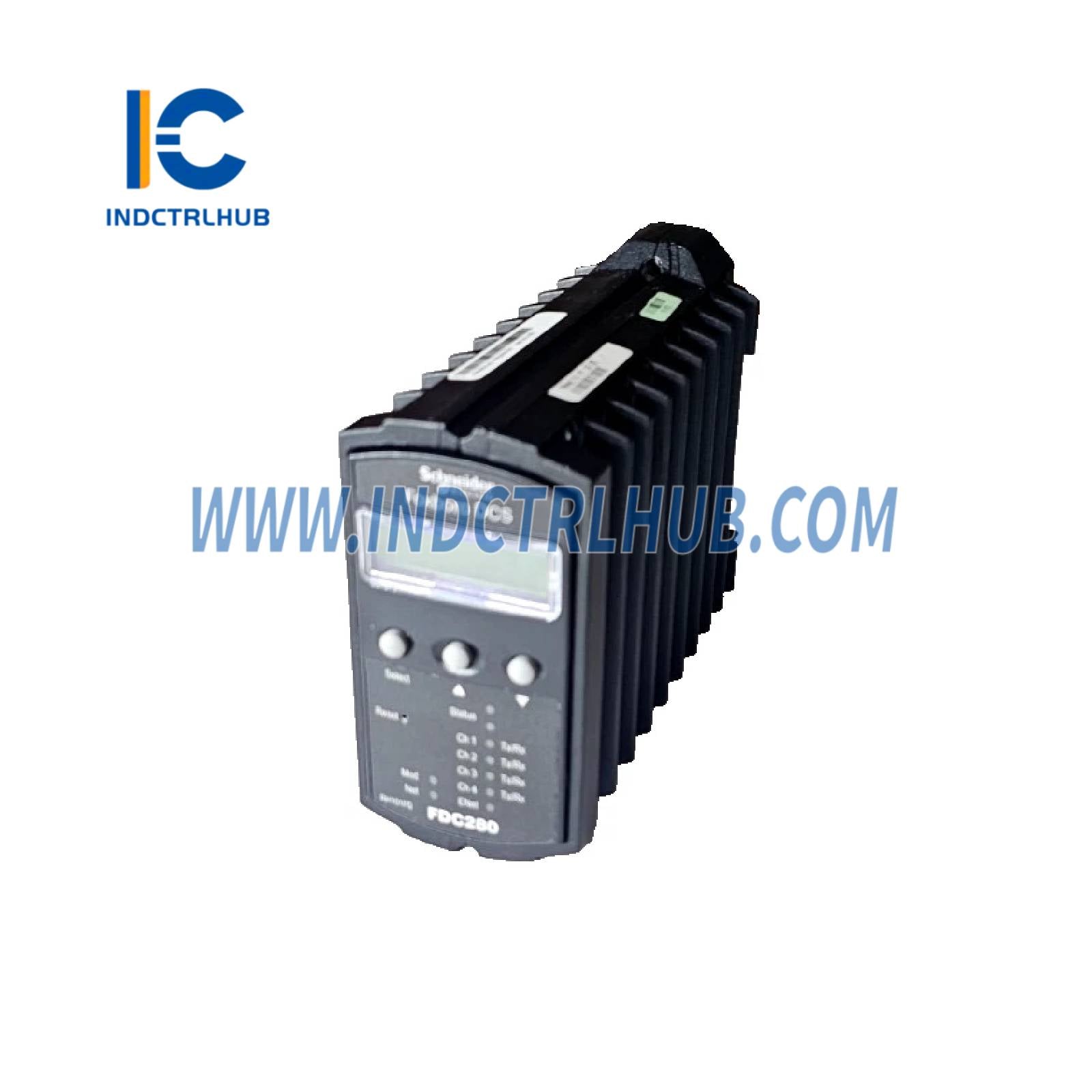

FDC280 (RH101FQ) |
EcoStruxure™ Foxboro™ DCS жүйесінің бір бөлігі болып табылатын Field Device Controller. |
Физикалық сипаттамалар
|
Ерекшелік |
Толығырақ |
|---|---|
|
Баптау |
Жеке процессор модулі; ақауға төзімді нұсқада 2 модуль бар. |
|
Орнату |
Арналған 2-орынды негіз тақталарында (горизонтальды немесе вертикальды). |
|
Модуль өлшемдері |
105 мм биіктігі (116 мм ілмектерді қоса алғанда) x 51.8 мм ені x 147 мм тереңдігі |
|
Салмағы |
0.8 кг (1.78 фунт) (жеке модуль) |
|
Аяқтау жинағының нұсқалары |
Шеңберлік құлақ (P0926PA): 363 г (0.8 фунт) Қысу бұрандасы (RH926GH): 272 г (0.6 фунт) |
|
Бөлім нөмірлері |
- FDC280: RH101FQ - Негізгі тақта: RH101KF - Талшық адаптері: RH924WA (Rev. E+) - Мыс адаптері: RH924UQ (Rev. D+) - TA сақина ілмегі: P0926PA - TA қысу бұрандасы: RH926GH |
Желілік кабельдеу сипаттамалары
Басқару желісі – Ethernet коммутаторы FDC280-ге
|
Адаптер түрі |
Коннекторлар |
Кабель материалы |
Максималды ұзындық |
|---|---|---|---|
|
Оптикалық талшық адаптері |
LC-ден MT-RJ-ге |
Көпрежимді талшық 62.5/125 µm |
2 км (6,560 фут) |
|
Мыс адаптері |
RJ-45 екі ұшында |
1000Base-T Cat 5 |
100 м (328 фут) |
Өріс құрылғысының Ethernet қосқышы FDC280-ге
|
Коннекторлар |
Кабель түрі |
Максималды ұзындық |
|---|---|---|
|
RJ-45 |
Cat 5e немесе Cat 6 (1000Base-T) |
100 м (328 фут) |
FDC280-ден Терминация жинағына – Сериялық кабельдеу
|
Кабель түрі |
Қолдану |
|---|---|
|
5-типті Компакт |
FDC280 базалық тақтасын сериялық TA-ларға қосады |
Шина сипаттамалары (Сериялық I/O байланысы)
|
Стандарт |
Орта |
Толығырақ |
|---|---|---|
|
RS-232 |
DB-25 сыртқы құрылғы/модем/конвертерге |
Асинхронды, тікелей қосылу |
|
RS-422 |
4 сымды қорғалған мыс |
Порт бойынша таңдалады |
|
RS-485 |
Қисайтылған жұпты қорғалған мыс сым (1 жұп) |
Порт бойынша таңдалады |
Жіберу мәліметтері
|
Қолдау көрсетілетін жылдамдықтар |
Протокол форматы |
|---|---|
|
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
8-биттік таңбалар; тақ/жұп/паритетсіз; 1 немесе 2 тоқтау биті |
