Product Description
Жалпы ақпарат
• Өндіруші: Foxboro

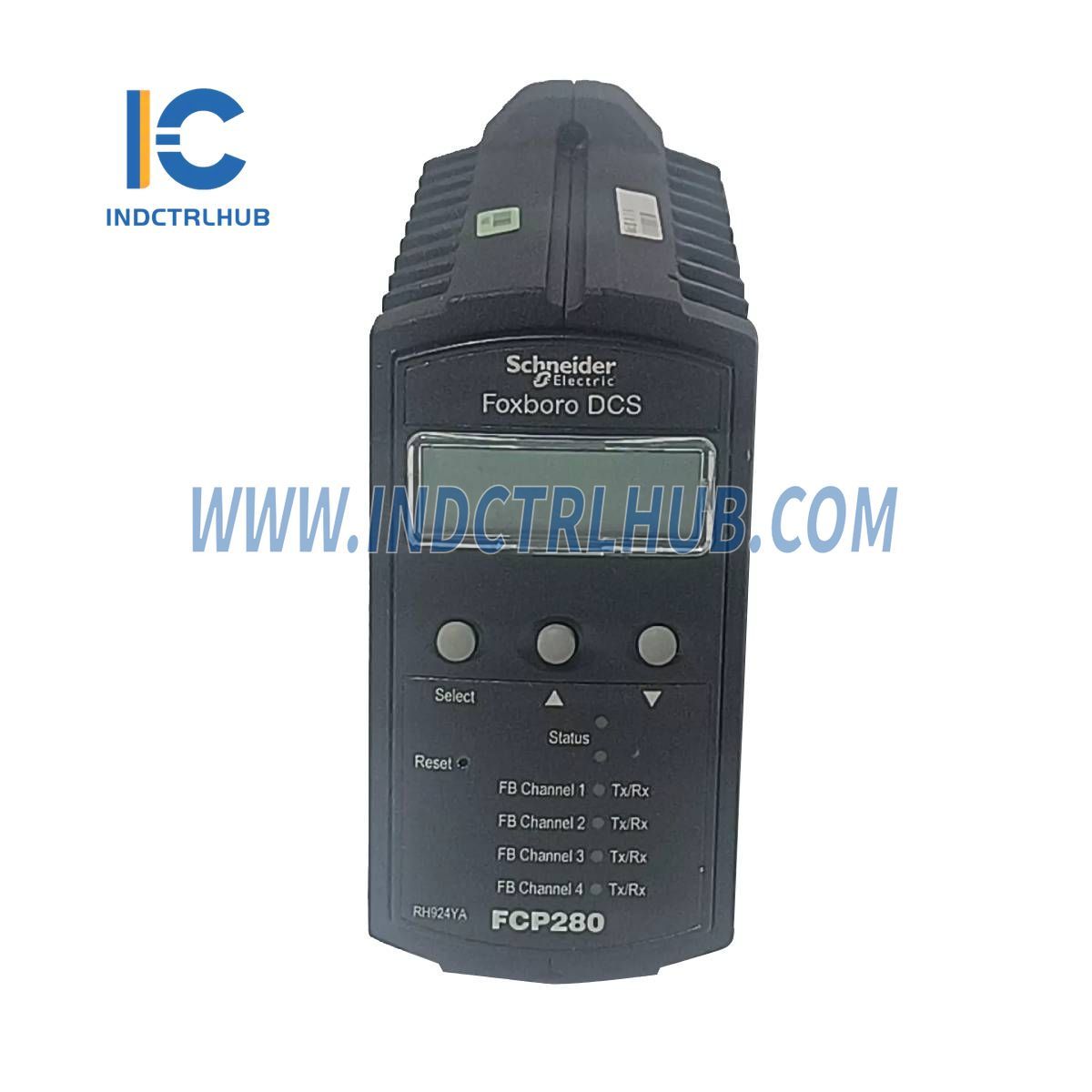

• Модель/Бөлім нөмірі: FCP280 RH924YA
Сипаттамасы
Бұл FCP280 жоғары өнімділік Field Control Processor қажет етеді Foxboro DCS Control Core Services бағдарламалық қамтамасыз ету v9.0 немесе одан кейінгі нұсқасы. Жүйені біріктіру FCP280 және бұл бағдарламалық қамтамасыз ету ретінде белгілі EcoStruxure Foxboro DCS Процесс Автоматтандыру Жүйесі.
Функционалдық сипаттамалар
|
Параметр |
Мәні |
|---|---|
|
Процессор Түрі |
Бағдарламалар сақталған және жоғары жылдамдықты байланыс мүмкіндігі бар ARM® System on a Chip (SOC) |
|
Жад |
128 МБ SDRAM, 128 МБ флэш жады |
|
Қате анықтау |
Бір биттік қате анықтау/түзету және көп биттік қате анықтауды қамтамасыз ететін ECC |
|
Процесс I/O байланысы (FBM-дермен) |
Модульдің Fieldbus түрі: HDLC |
|
Жіберу жылдамдығы: 2 Мбит/с (200 сериялы FBM-дер) / 268 Кбит/с (100 сериялы FBM-дер) |
Қуат талаптары
|
Параметр |
Мәні |
|---|---|
|
Кіріс кернеуі (қосалқы) |
24 В тұрақты ток, типтік |
|
Тұтыну (Артық желілік адаптерлері бар бір модуль) |
Максимум 11 Вт |
|
Тұтыну (Ақауға төзімді жұп, артық желілік адаптерлермен) |
Максимум 20 Вт |
Қоршаған орта сипаттамалары
|
Жағдайы |
Жұмыс істеп тұрған |
Сақтау |
|---|---|---|
|
Температура |
-20-ден 60°C-қа дейін (-4-тен 140°F-қа дейін) |
-40-тен +70°C-қа дейін (-40-тен +158°F-қа дейін) |
|
Ылғалдылық |
5-тен 95%-ке дейін (конденсациясыз) |
5-тен 95%-ке дейін (конденсациясыз) |
|
Биіктік |
-300-ден +3 000 м-ге дейін (-1 000-ден +10 000 футқа дейін) |
-300-ден +12 000 м-ге дейін (-1 000-ден +40 000 футқа дейін) |
|
Ластану |
ISA S71.04 бойынша G3 класы (қатаң), аралас газды сынақтан кейін 10 жылдық модельделген әсерге қарамастан функционалдылыққа әсер етпейді (EIA 364-65A, III класс). Конформды жабын қолданылған. |
|
|
Діріл |
0.5 g (5-тен 500 Гц-ке дейін) |
- |
Физикалық сипаттамалар
|
Параметр |
Мәні |
|---|---|
|
Биіктігі |
105 мм (4.13 дюйм) немесе монтаждау құлақшаларын қоса алғанда 116 мм (4.7 дюйм) |
|
Ені |
51.8 мм (2.04 дюйм) |
|
Тереңдік |
147 мм (5.79 дюйм) |
|
Салмағы |
Бір ғана, ақауға төзімді емес модуль үшін 0.8 кг (1.76 фунт) |
Бөлім нөмірлері & Қосымша жабдықтар
|
Компонент |
Бөлім нөмірі |
|---|---|
|
FCP280 процессоры |
RH924YA |
|
Горизонталь орнатылған негіздік тақта |
RH924YL |
|
Вертикаль орнатылған негіздік тақта |
RH924YF |
|
Қос кабельді негіздік тақта (горизонталь/вертикаль) |
RH100JX |
|
Оптикалық талшық адаптері |
RH924WA |
|
Мыс адаптері |
RH924UQ |
|
Твинаксиалды Fieldbus бөлгіші |
RH928CV |
|
Артықшылықты модуль Fieldbus кабель адаптері |
RH924ZJ (200 сериялы негіздік тақта тізбегінің ортасы) |
|
RH928CY (Негізгі тақталар арасындағы артықшылықты Fieldbus кабельдері) |
|
|
Уақыт строб адаптері |
RH924ZQ |
