Product Description
Жалпы ақпарат
|
Сала |
Толығырақ |
|---|---|
|
Өндіруші |
Фоксборо |
|
Модель/Бөлім нөмірі |

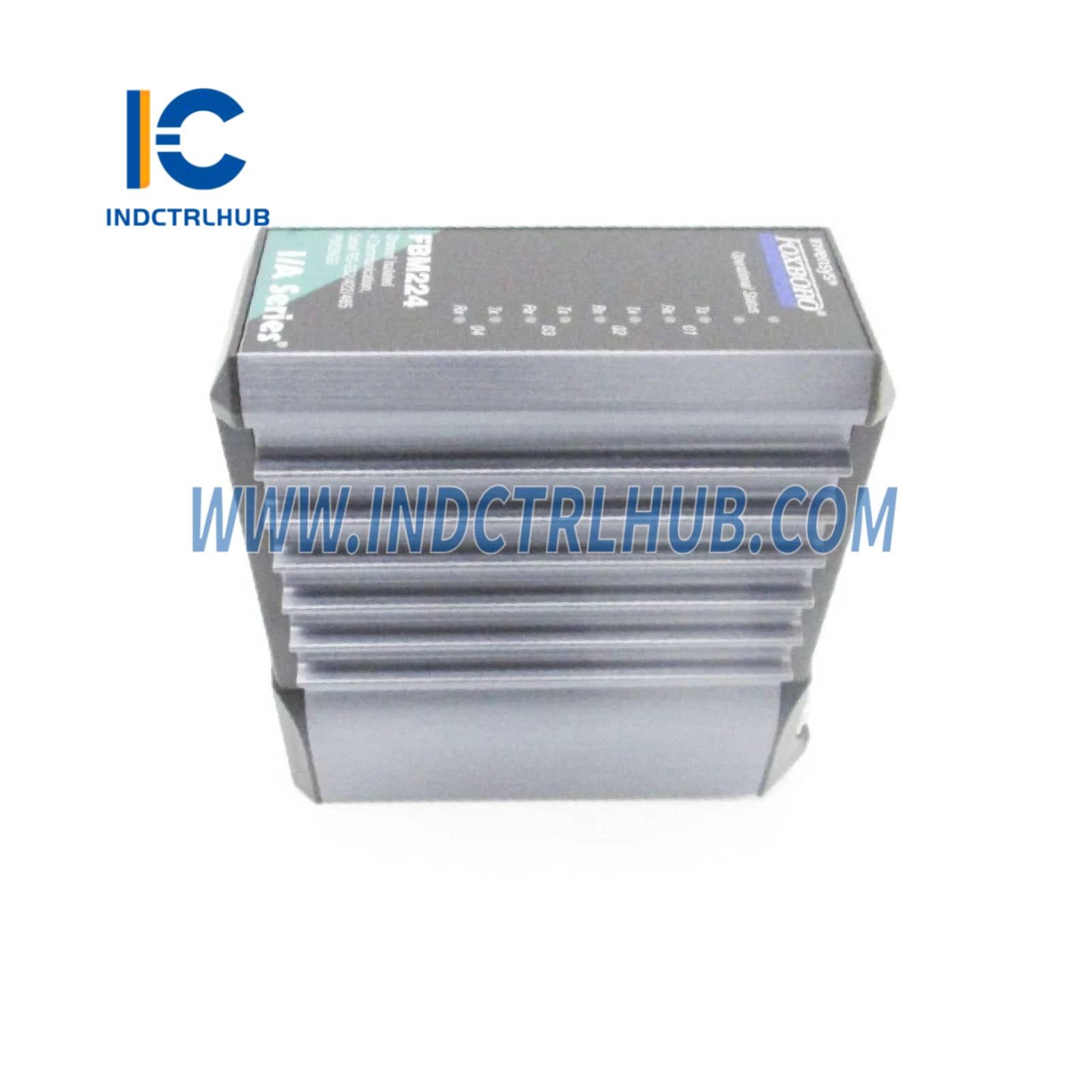

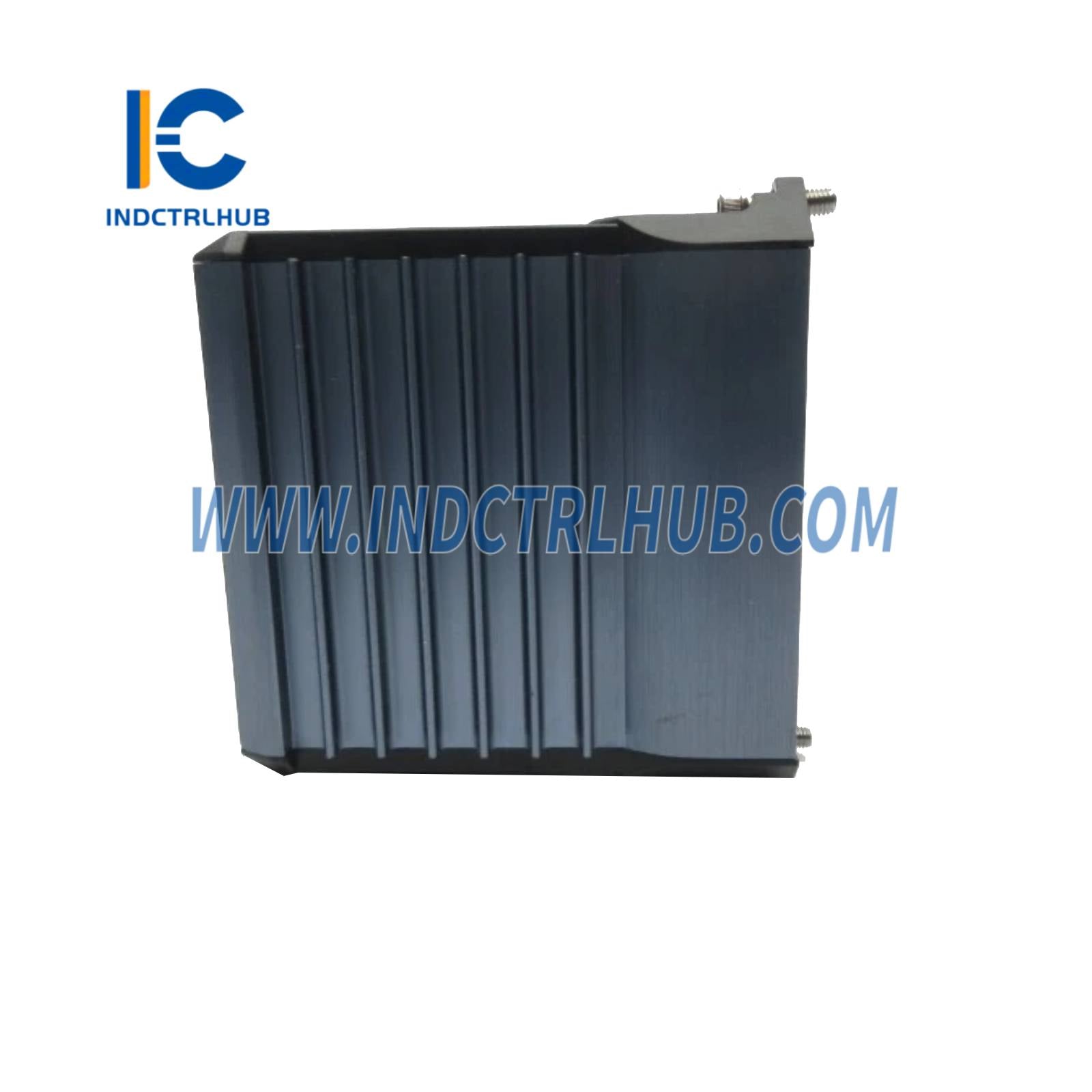

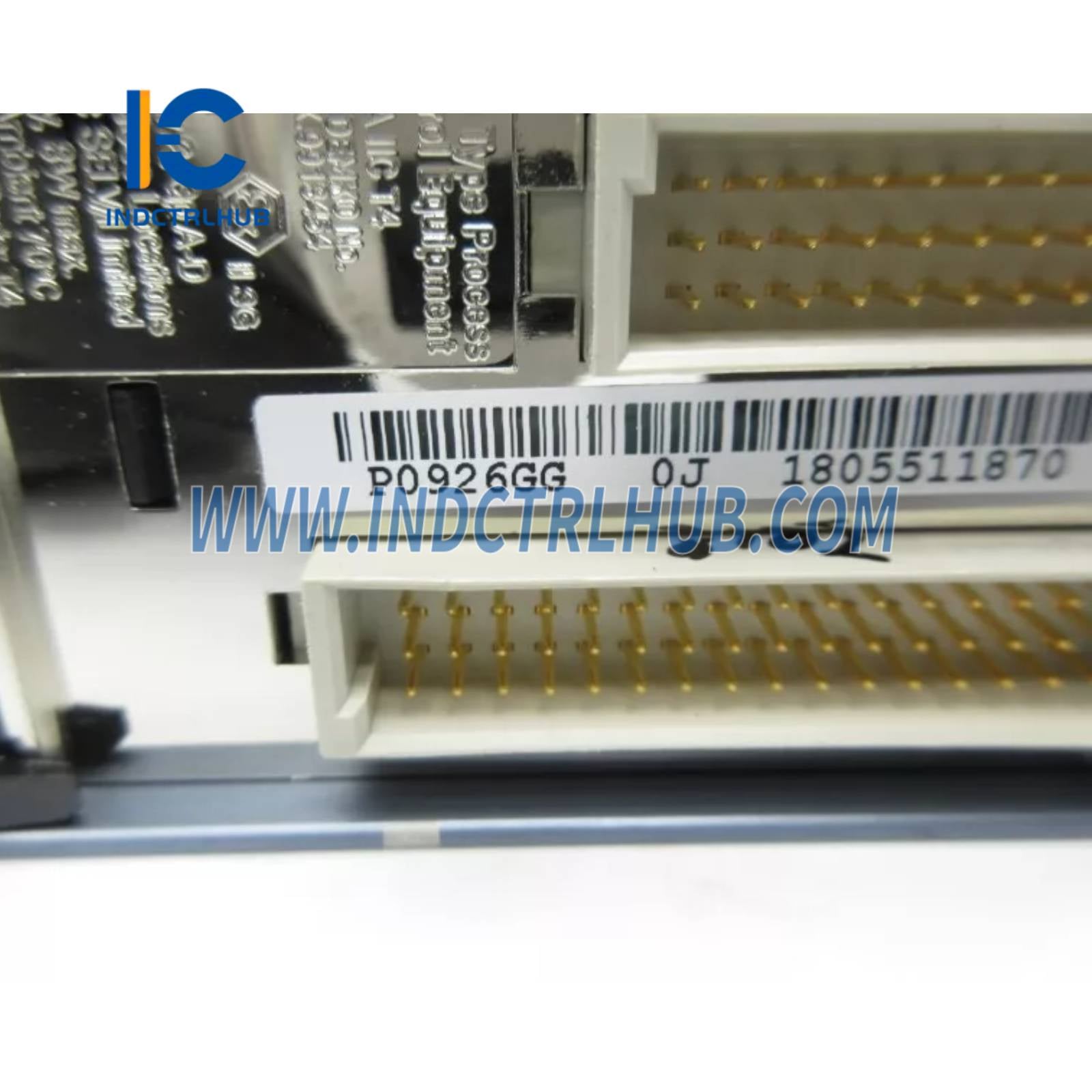

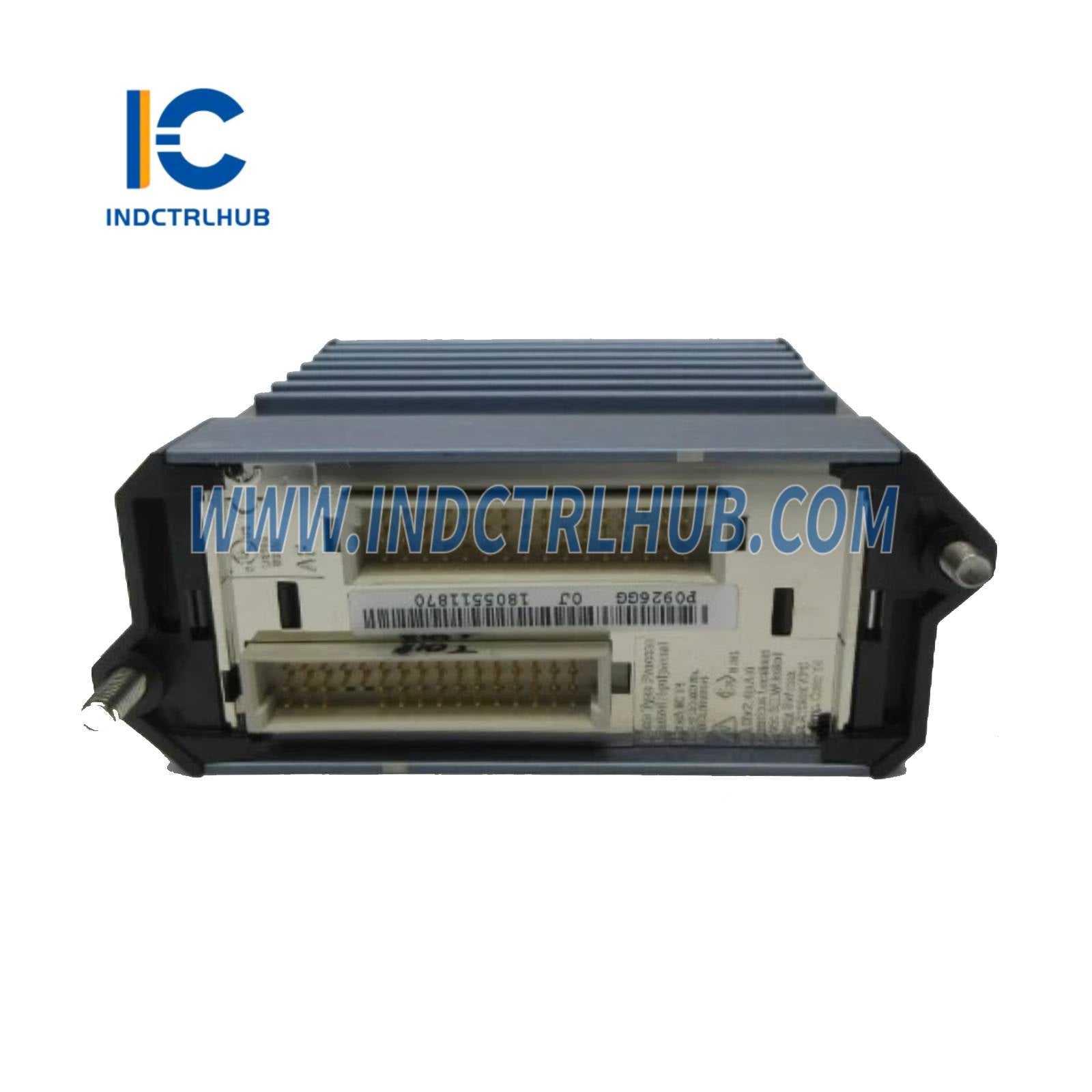

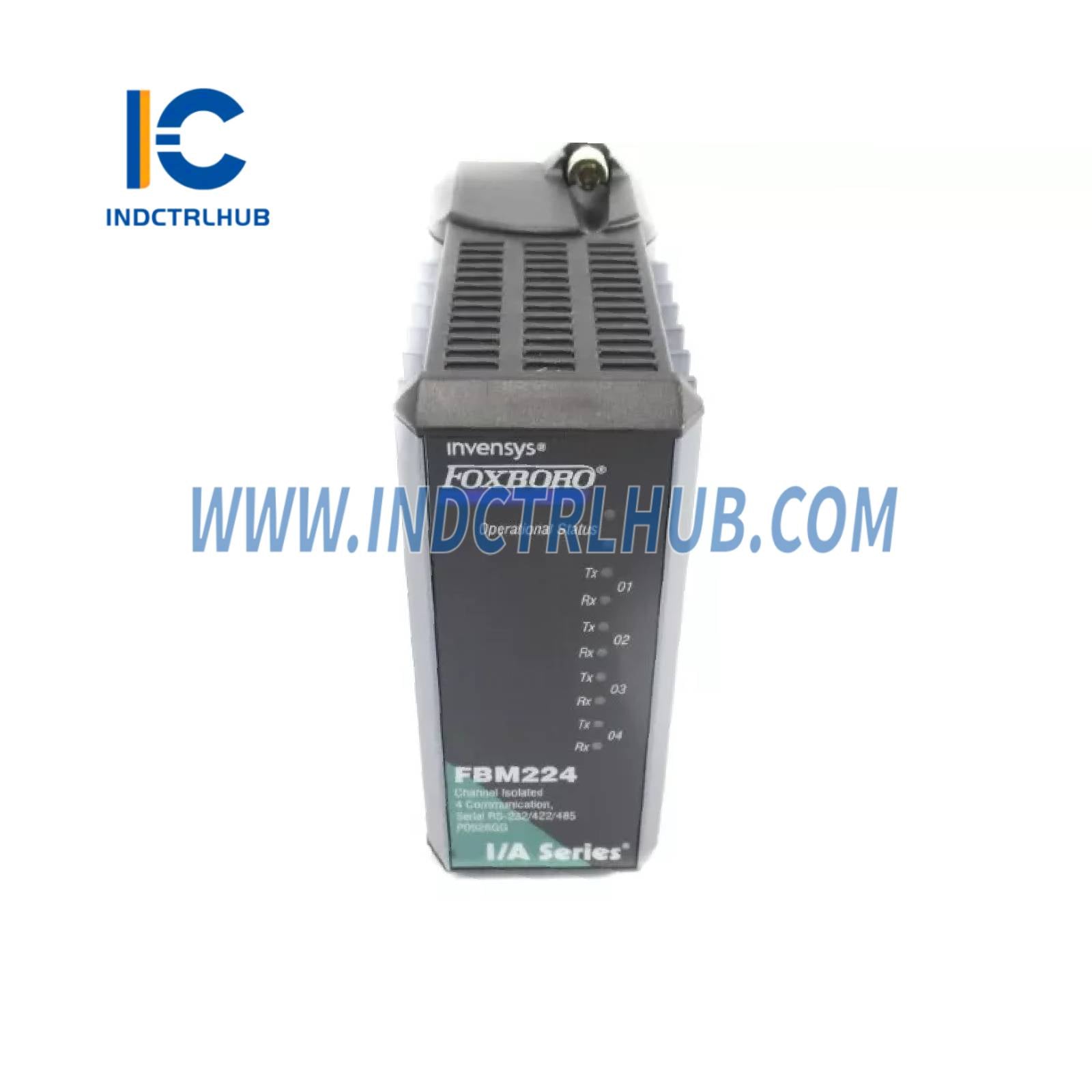

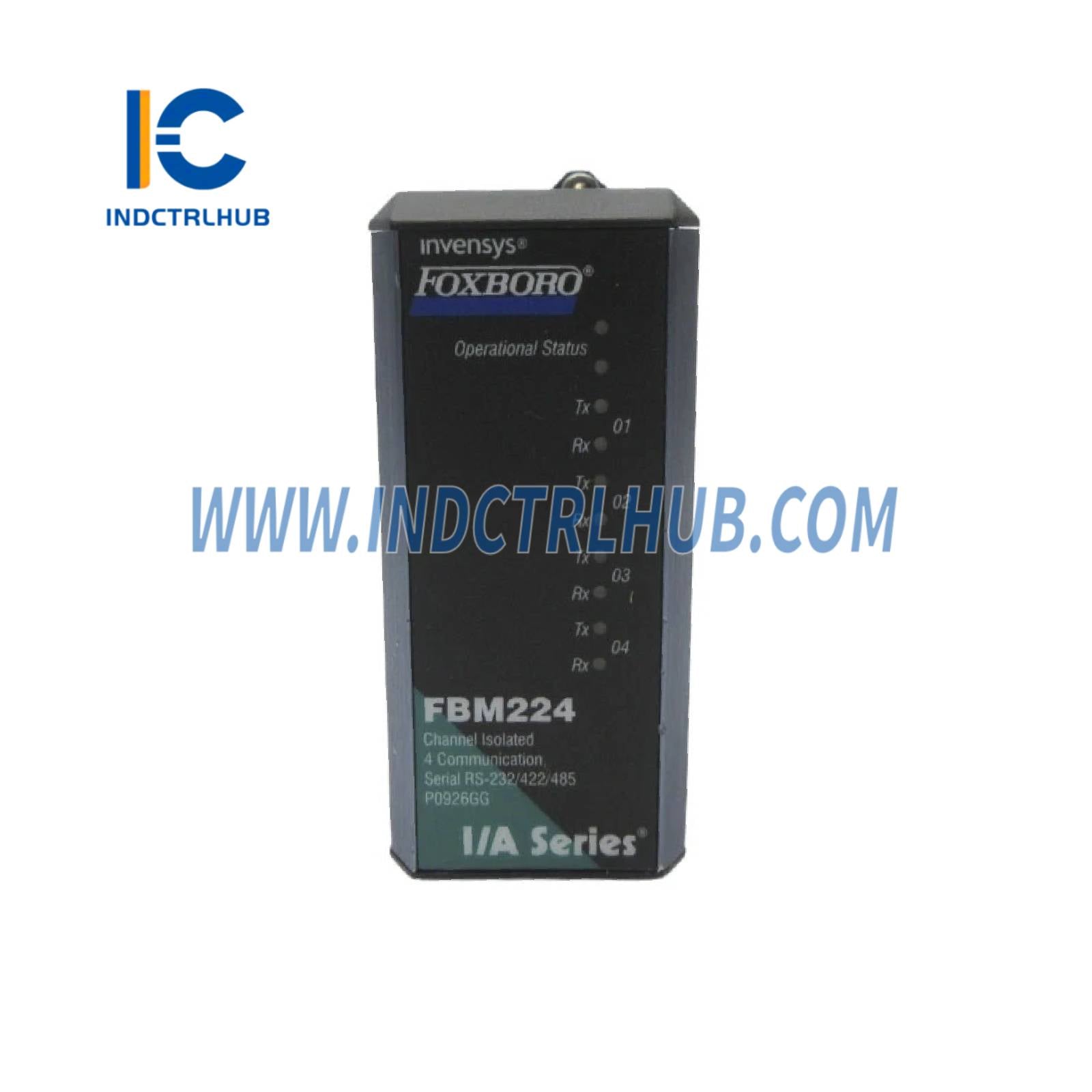

FBM224 P0926GG |
|
Сипаттама |
Modbus байланыс интерфейс модулі (стандартты FBM224 функциясынан алынған мәліметтер) |
Қоршаған орта сипаттамалары
|
Параметр |
Мән |
|---|---|
|
Жұмыс температурасы |
Модуль: -20-ден +60°C-қа дейін (-4-ден +140°F-қа дейін) Аяқтау жинағы: -20-ден +70°C-қа дейін (-4-ден +158°F-қа дейін) |
|
Сақтау температурасы |
-40-тен +70°C-қа дейін (-40-тен +158°F-қа дейін) |
|
Салыстырмалы ылғалдылық |
5%-тен 95%-ке дейін (конденсациясыз) |
|
Ластану |
G3 класы (қатаң), ISA S71.04 сәйкестігі; EIA 364-65 III класы бойынша сынақтан өткен |
|
Діріл |
7.5 м/с² (0.75 g), 5-тен 500 Гц-ке дейін |
Физикалық сипаттамалар
|
Компонент |
Толығырақ |
|---|---|
|
Орнату (Модуль) |
Модульдік негізгі тақта (DIN рельсі көлденең/тік немесе 19 дюймдік тірек) |
|
Орнату (TA) |
DIN рельсі (32 мм немесе 35 мм стильдері қолдау көрсетіледі) |
|
Салмақ |
Модуль: 284 г (10 унция) TA қысу: 320 г (0.70 фунт) TA сақина құлақшасы: 454 г (1.0 фунт) |
|
Өлшемдері (Модуль) |
Биіктігі: 102 мм (қосымша құлақшалармен 114 мм), Ені: 45 мм, Тереңдігі: 104 мм |
|
Аяқтау жинағы |
11–12 беттерге қараңыз (енгізілген жоқ) |
Көрсеткіштер
|
Көрсеткіш түрі |
Сипаттама |
|---|---|
|
Жұмыс күйі |
1 қызыл және 1 жасыл LED |
|
Арна арқылы байланыс қызметі |
8 сары LED (әр портта 1 TX және 1 RX) |
Кіріс/шығыс сымдарының сипаттамалары
|
Параметр |
Мән |
|---|---|
|
Максималды сым ұзындығы (RS-232) |
15 м (тапсырыс бойынша сымдар), 13 м (Foxboro стандарты) |
|
Максималды сым ұзындығы (RS-422/RS-485) |
1200 м (3960 фут) |
|
Аяқтау кабель ұзындығы |
5 м дейін (15 фут) |
|
Аяқтау сымының материалы |
Төмен түтін, галогенсіз (LSZH) |
|
Аяқтау кабель түрі |
5-тип (көрсетілген 2-кестеге қараңыз) |
Сым қосылымдары
|
Орналасқан жері |
Қосқыш түрі |
|---|---|
|
Негізгі тақта және TA |
37-ұялы ер D-subминиатюралық |
|
RS-232 қосқыштары |
DB-25 (төрт қосқыш) |
Құрылыс және аяқтау
|
Техникалық сипаттама |
Толығырақ |
|---|---|
|
TA Материалы |
Полиамид (PA) |
|
Терминал блоктары (RS-422/485) |
3 қабат, 8 позиция |
|
Өріс сымдарының өлшемдері (қысу) |
0.2-ден 4 мм² (қатты), 0.2-ден 2.5 мм² (жіпшелі), 24–12 AWG |
|
Феррулды қолдау |
Пластикалық жағалы бар немесе жоқ |
