Product Description
Жалпы ақпарат
• Өндіруші: Foxboro
• Модель/Бөлім нөмірі: FBM215 P0922VU
Сипаттамасы

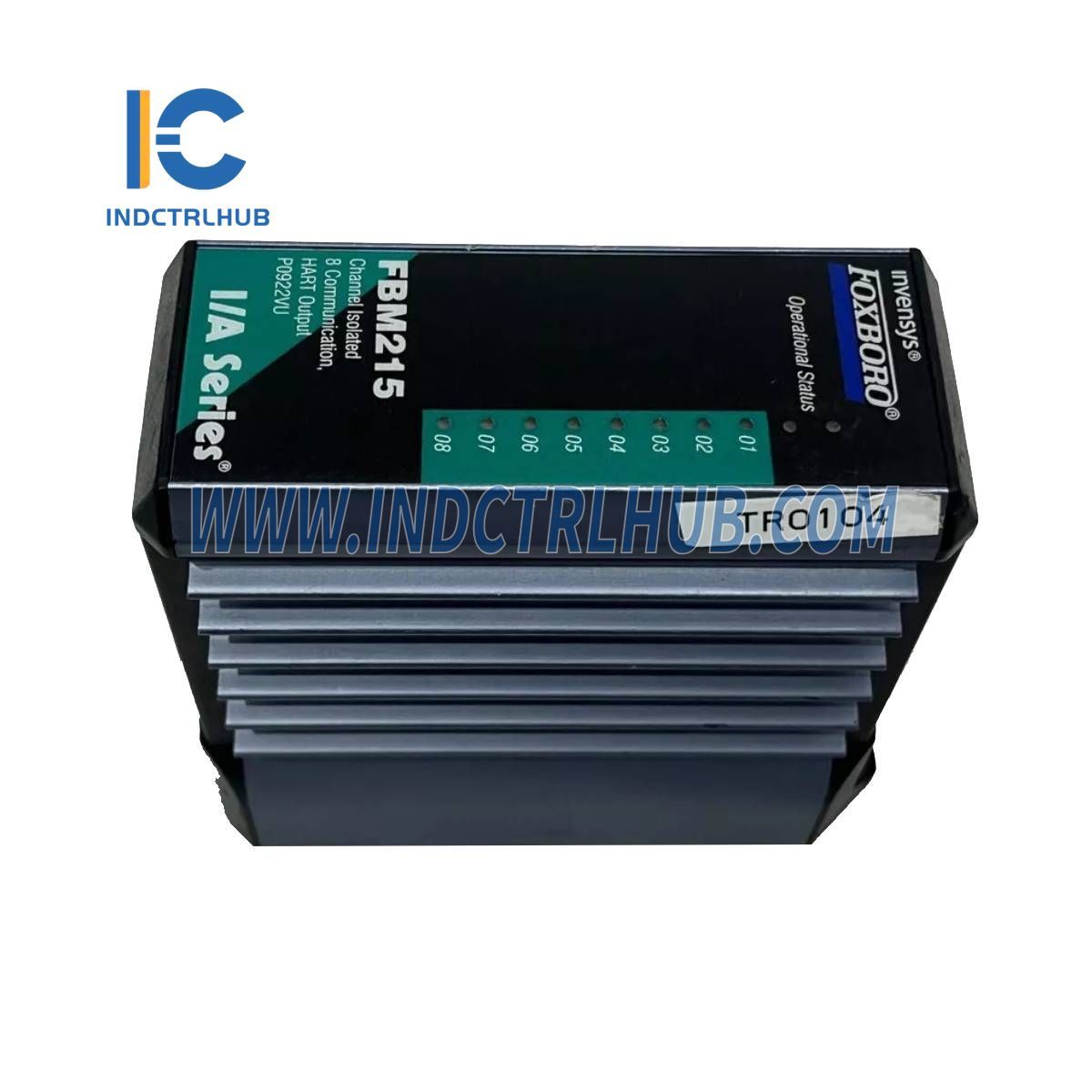

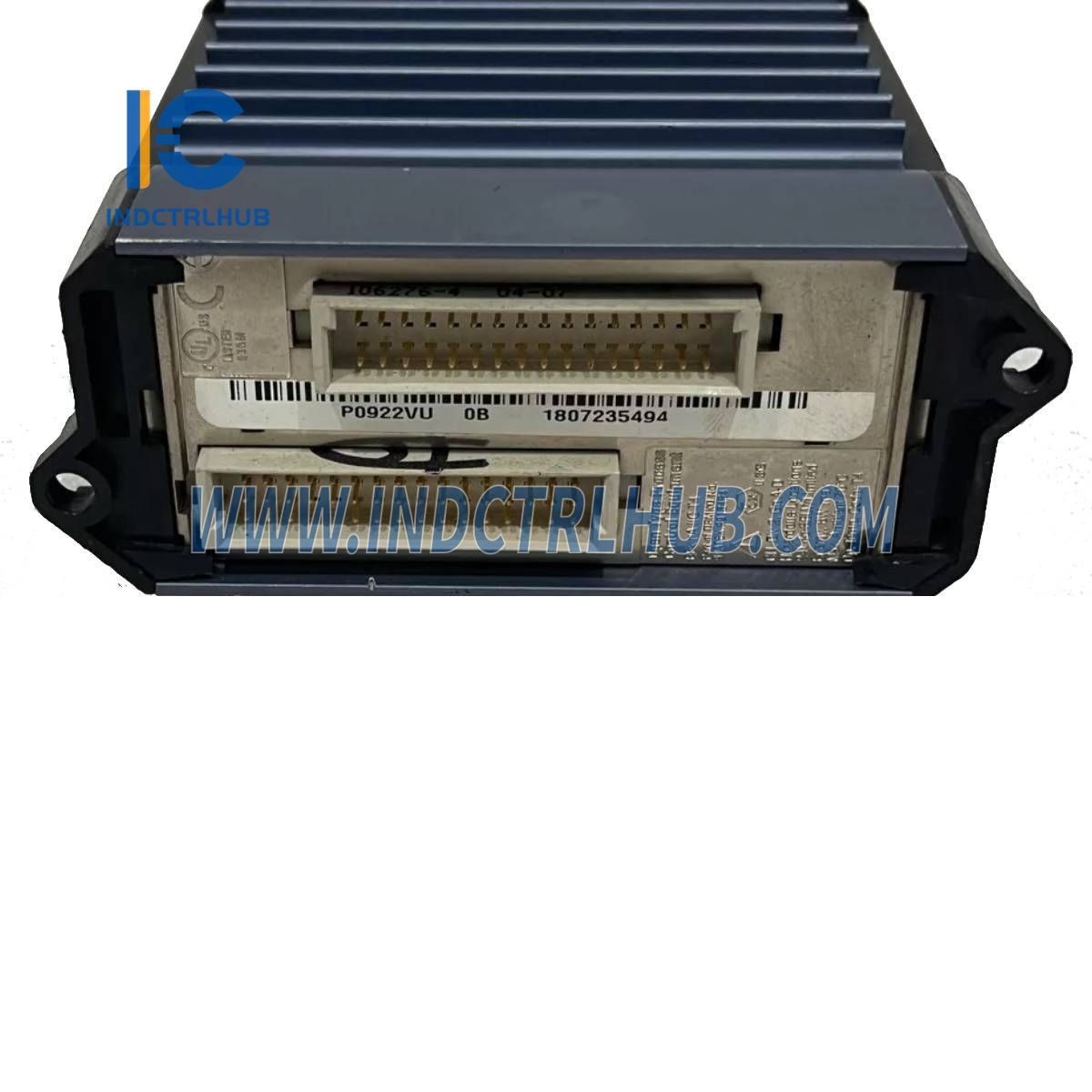

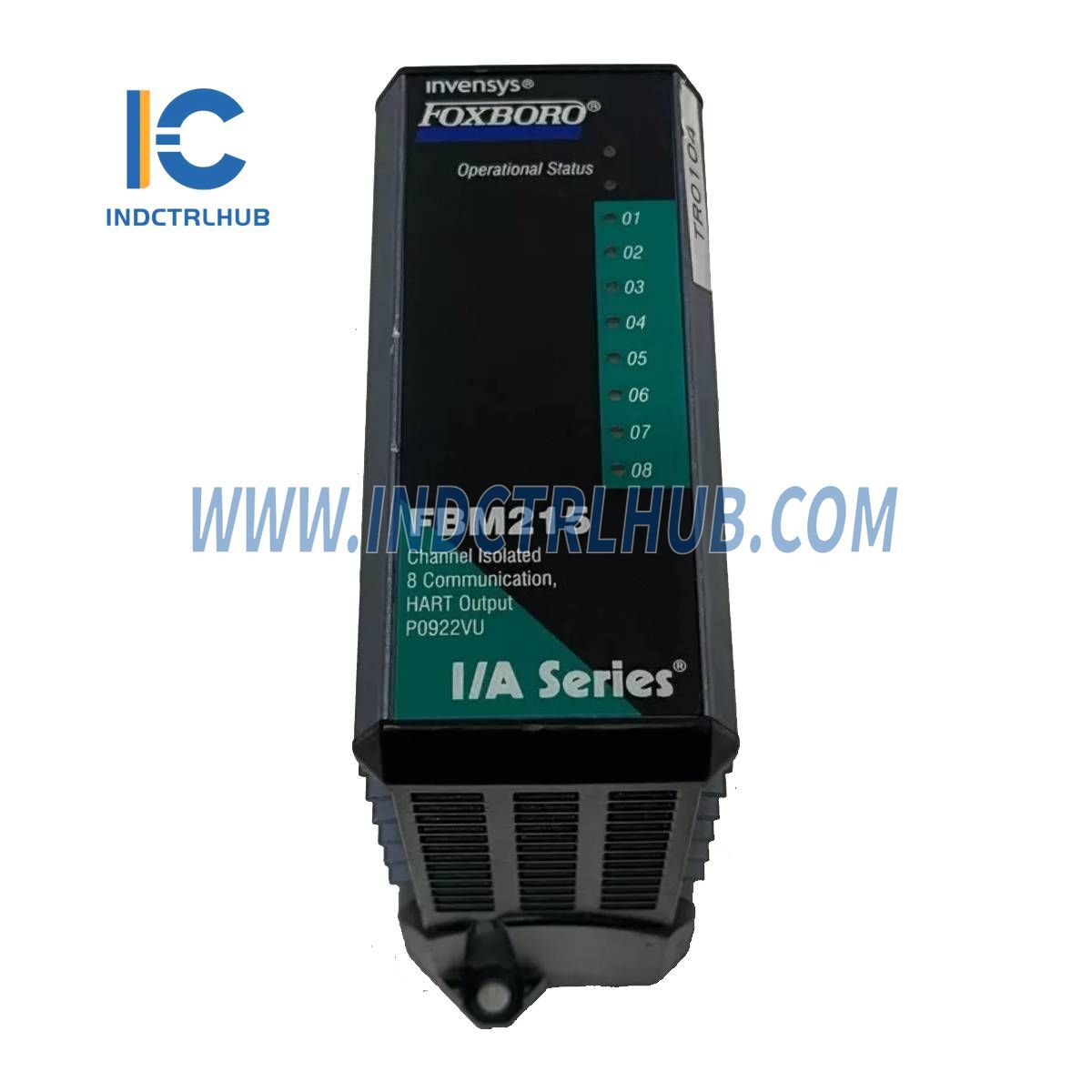

Бұл Foxboro FBM215 болып табылады HART Коммуникация Шығыс Модулі бірге сегіз арналы оқшауланған шығыстар. Ол араласуды қолдайды стандартты 4-тен 20 мА-ға дейінгі құрылғылар және HART құрылғылары, алаңдық аспаптармен үздіксіз байланыс пен басқаруды қамтамасыз етеді.
Функционалдық сипаттамалар
|
Параметр |
Мәні |
|---|---|
|
Өріс құрылғы арналары |
8 оқшауланған шығыс арнасы |
|
Қолдау көрсетілетін HART аспап түрлері |
5, 6 немесе 7 нұсқасына сәйкес келетін HART аспаптары |
|
Интерфейс |
Нүктеден-нүктеге, мастер/слейв, асинхронды, жартылай дуплекс, 1200 бод |
|
Қате тексеру |
Әр байтта паритет, әр хабарламада бір CRC тексеру байты |
|
Жылдамдық |
секундқа 2 хабарлама |
|
Ең жылдам рұқсат етілген ECB блок периоды |
100 мс (оңтайлы жүктеме үшін өлшем нұсқауларына қараңыз) |
|
Максималды қашықтық (FBM215-тен Өлшеу құрылғысына) |
HART FSK физикалық қабатының спецификациясына сәйкес 3030 м (10 000 фут) дейін |
|
Аналогтық дәлдік (сызықтықты қоса алғанда) |
±0.05% диапазоннан (4 мА мен 20 мА арасында) |
|
Шығыс жүктемесі |
750 Ω максимум |
|
Максималды өзгеру жылдамдығы |
60 миллисекундта 20 мА |
|
Шешім |
13 бит |
Қоршаған орта сипаттамалары
|
Жағдайы |
Модуль |
Аяқтау жинағы (ПВХ) |
|---|---|---|
|
Жұмыс температурасы |
-20-дан +70°C-қа дейін (-4-тен +158°F-қа дейін) |
-20-ден +50°C-қа дейін (-4-тен +122°F-қа дейін) |
|
Салыстырмалы ылғалдылық |
5-тен 95%-ке дейін (конденсациясыз) |
5-тен 95%-ке дейін (конденсациясыз) |
|
Биіктік |
-300-ден +3 000 м-ге дейін (-1 000-ден +10 000 футқа дейін) |
Көрсетілмеген |
|
Сақтау температурасы |
-40-тен +70°C-қа дейін (-40-тен +158°F-қа дейін) |
Көрсетілмеген |
|
Сақтау Биіктігі |
-300-ден +12 000 м-ге дейін (-1 000-ден +40 000 футқа дейін) |
Көрсетілмеген |
|
Ластану |
ISA стандарты S71.04 бойынша G3 (Қиын) сынып орталарға жарамды |
|
|
Діріл |
5-тен 500 Гц-ке дейін 7,5 м/с² (0,75 g) |
Физикалық сипаттамалар
|
Компонент |
Мәні |
|---|---|
|
Салмақ (Модуль) |
шамамен 284 г (10 унция) |
|
Салмақ (Терминалдық жинақ - қысу) |
181 г (0.40 фунт) жуық |
|
Салмақ (Терминалдық жинақ - сақина құлағы) |
249 г (0.55 фунт) жуық |
|
Өлшемдері (Модуль) |
Биіктігі: 102 мм (4 дюйм) Орнату құлақшаларымен: 114 мм (4.5 дюйм) Ені: 45 мм (1.75 дюйм) Тереңдігі: 104 мм (4.11 дюйм) |
Бөлім нөмірлері
|
Компонент |
Бөлім нөмірі |
|---|---|
|
FBM215 Модулі |
P0922VU |
|
Аяқтау жинақтары |
«Функционалдық сипаттамалар – Аяқтау жинақтары» бөлімін қараңыз |
