Product Description
Жалпы ақпарат
• Өндіруші: Foxboro
• Модель/Бөлшек нөмірі: FBM215 P0917XV
Сипаттамасы
The FBM215 – сегіз арналы оқшауланған шығыстарды қамтамасыз ететін HART коммуникациялық шығыс модулі . Ол сенімді аналогтық сигналды беру үшін стандартты 4-тен 20 мА-ға дейінгі құрылғылар мен HART қолдайтын құрылғылардың араласуын қолдайды.

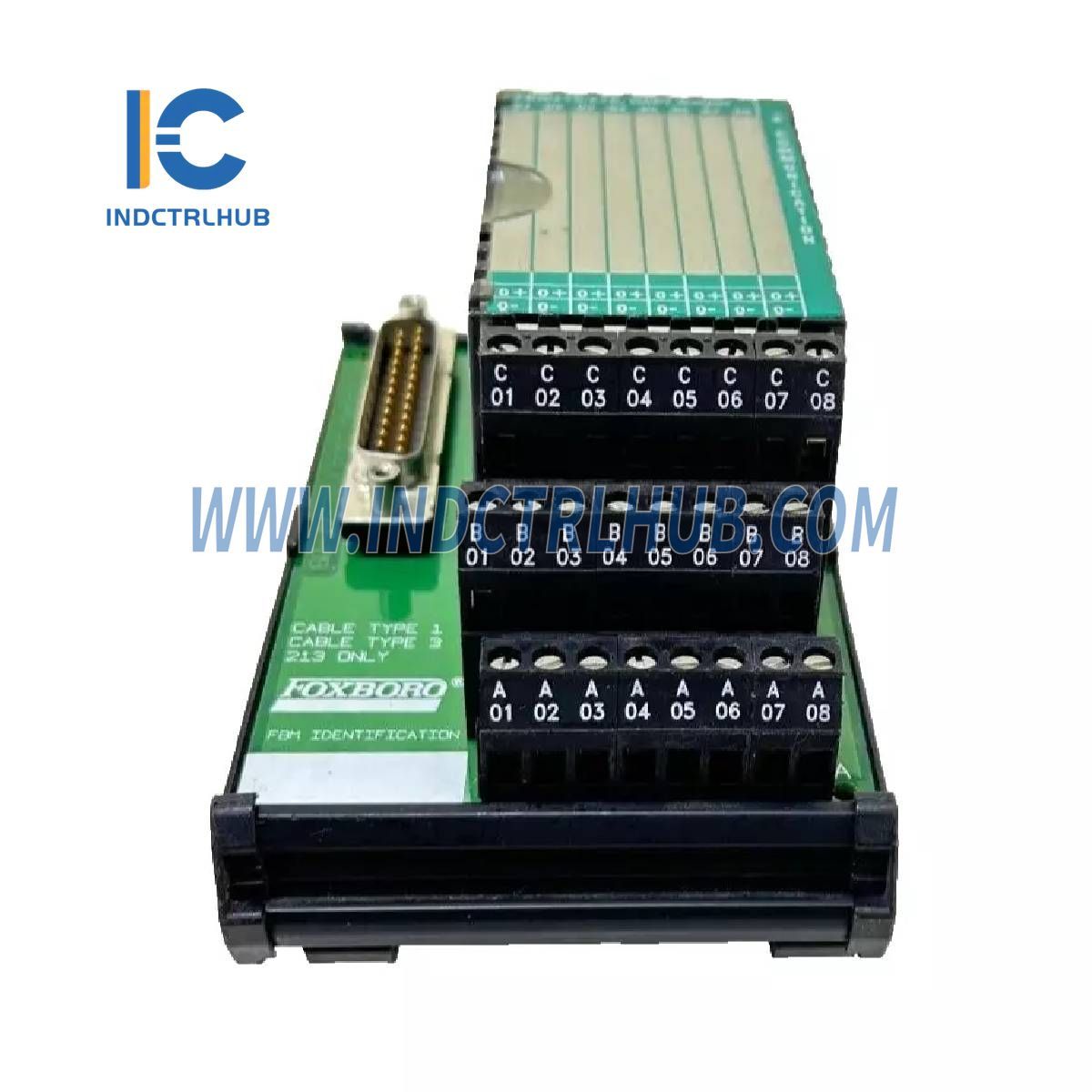

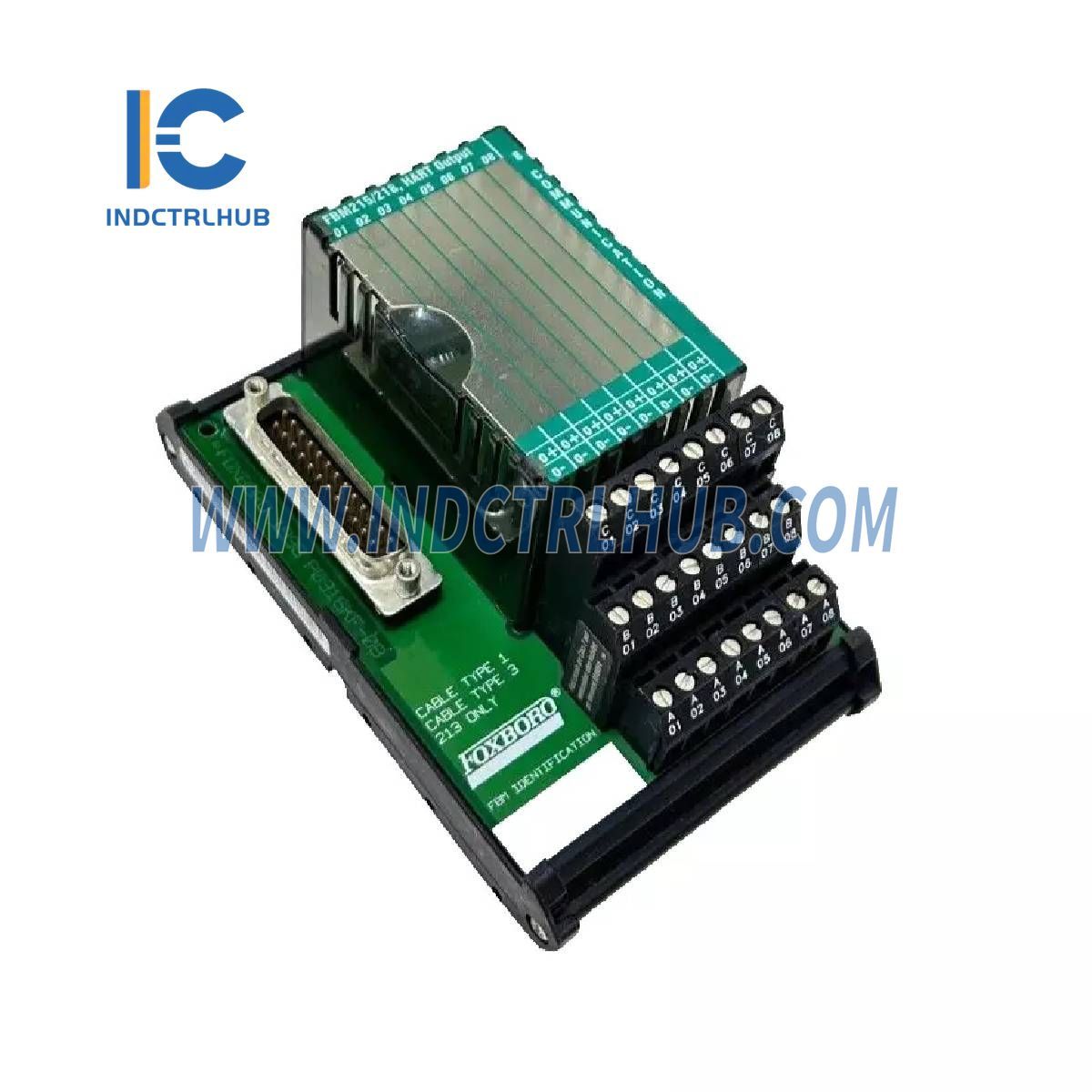

Функционалдық сипаттамалар – аяқтау жинақтары
|
FBM түрі |
Шығыс сигналы |
ТА бөлшек нөмірі |
ТА түрі |
ТА сертификаты |
|---|---|---|---|---|
|
FBM215 |
8 шығыс каналы, 4-тен 20 мА аналогтық сигнал, жалғыз немесе HART сигналы қосылған |

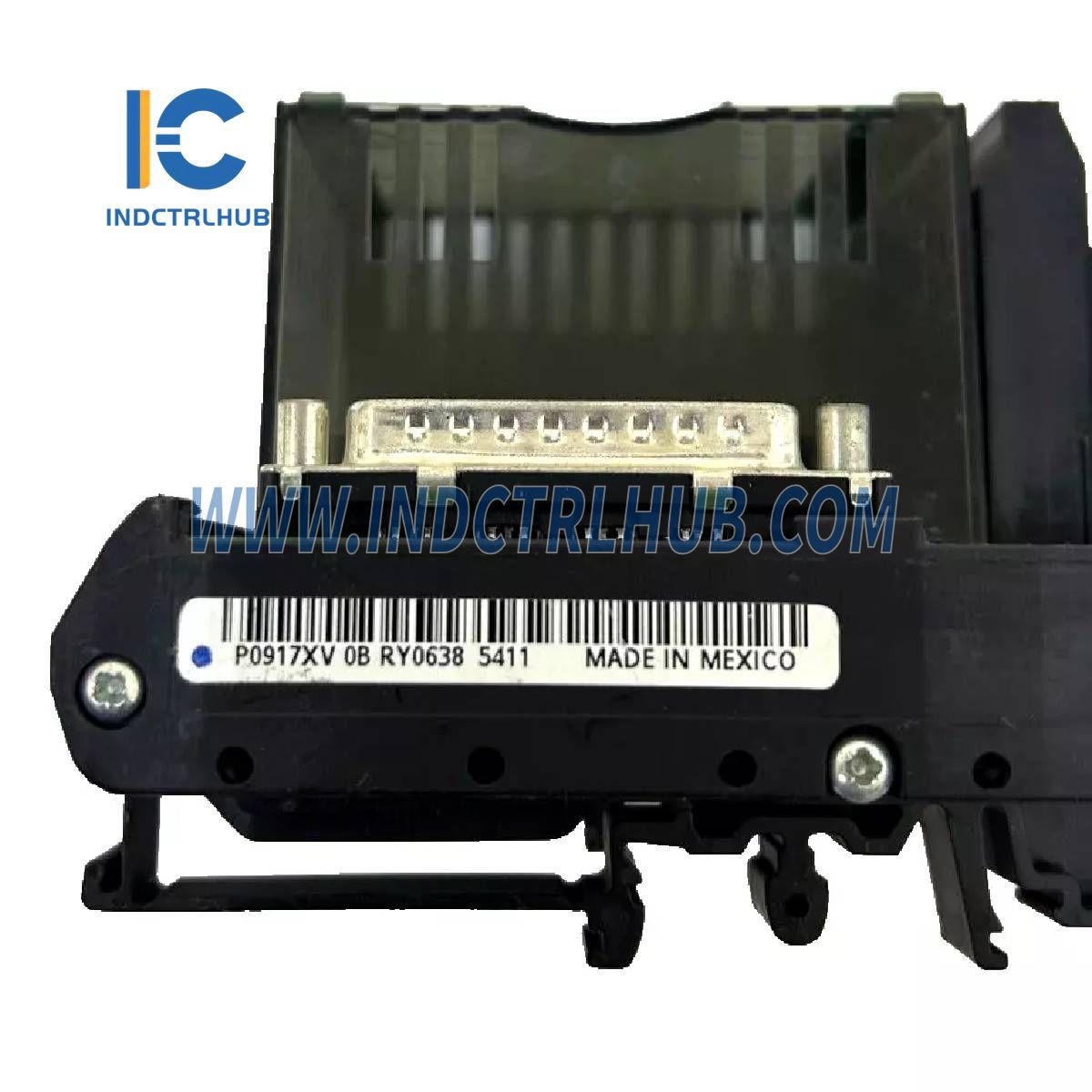

P0917XV |
Қысу (C), Шеңберлі құлақша (RL) |
1, 1, 2 |
|
P0926EK |
C |
|||
|
P0926SP |
RL |
Функционалдық сипаттамалар
|
Параметр |
Мәні |
|---|---|
|
Өріс құрылғы арналары |
8 оқшауланған шығыс арнасы |
|
Қолдау көрсетілетін HART аспап түрлері |
HART құралдары 5, 6 немесе 7-нұсқаларға сәйкес |
|
Интерфейс |
Нүктеден-нүктеге, мастер/слейв, асинхронды, жартылай дуплекс, 1200 бод |
|
Қате тексеру |
Әр байтта паритет, әр хабарламада CRC тексеру байты |
|
Жылдамдық |
секундқа 2 хабарлама |
|
Ең жылдам рұқсат етілген ECB блок периоды |
100 мс (Оптималды жүктеме үшін өлшемдеу нұсқауларын қараңыз) |
|
Максималды қашықтық (FBM215-тен Өлшеу құрылғысына дейін) |
HART FSK физикалық қабатының спецификациясына сәйкес 3030 м (10,000 фут) дейін |
Ток шығыстары
|
Параметр |
Мәні |
|---|---|
|
Аналогтық дәлдік (сызықтықты қоса алғанда) |
±0.05% диапазоннан (4 мА мен 20 мА арасында) |
|
Шығыс жүктемесі |
750 Ω максимум |
|
Максималды өзгеру жылдамдығы |
60 миллисекундта 20 мА |
|
Шешім |
13 бит |
Қоршаған орта сипаттамалары
|
Жағдайы |
Модуль |
Терминал жинағы (ПВХ) |
|---|---|---|
|
Жұмыс температурасы |
-20-дан +70°C-қа дейін (-4-тен +158°F-қа дейін) |
-20-ден +50°C-қа дейін (-4-тен +122°F-қа дейін) |
|
Салыстырмалы ылғалдылық |
5-тен 95%-ке дейін (конденсациясыз) |
5-тен 95%-ке дейін (конденсациясыз) |
|
Биіктік |
-300-ден +3 000 м-ге дейін (-1 000-ден +10 000 футқа дейін) |
-300-ден +3 000 м-ге дейін (-1 000-ден +10 000 футқа дейін) |
|
Сақтау температурасы |
-40-тен +70°C-қа дейін (-40-тен +158°F-қа дейін) |
-40-тен +70°C-қа дейін (-40-тен +158°F-қа дейін) |
|
Сақтау Биіктігі |
-300-ден +12 000 м-ге дейін (-1 000-ден +40 000 футқа дейін) |
-300-ден +12 000 м-ге дейін (-1 000-ден +40 000 футқа дейін) |
|
Ластану |
ISA стандарты S71.04 бойынша G3 (Қиын) сыныпқа сәйкес |
|
|
Діріл |
5-тен 500 Гц-ке дейін 7,5 м/с² (0,75 g) |
Физикалық сипаттамалар
|
Компонент |
Мәні |
|---|---|
|
Модуль салмағы |
шамамен 284 г (10 унция) |
|
Терминал жинағының салмағы (Қысу) |
шамамен 181 г (0.40 фунт) |
|
Терминал жинағының салмағы (Шеңберлі құлақша) |
249 г (0.55 фунт) шамамен |
|
Модуль өлшемдері (Б x Е x Т) |
102 мм (4 дюйм) x 45 мм (1.75 дюйм) x 104 мм (4.11 дюйм) |
|
Орнату құлақшаларымен биіктік |
114 мм (4.5 дюйм) |
