Product Description
📘 Өнімге шолу

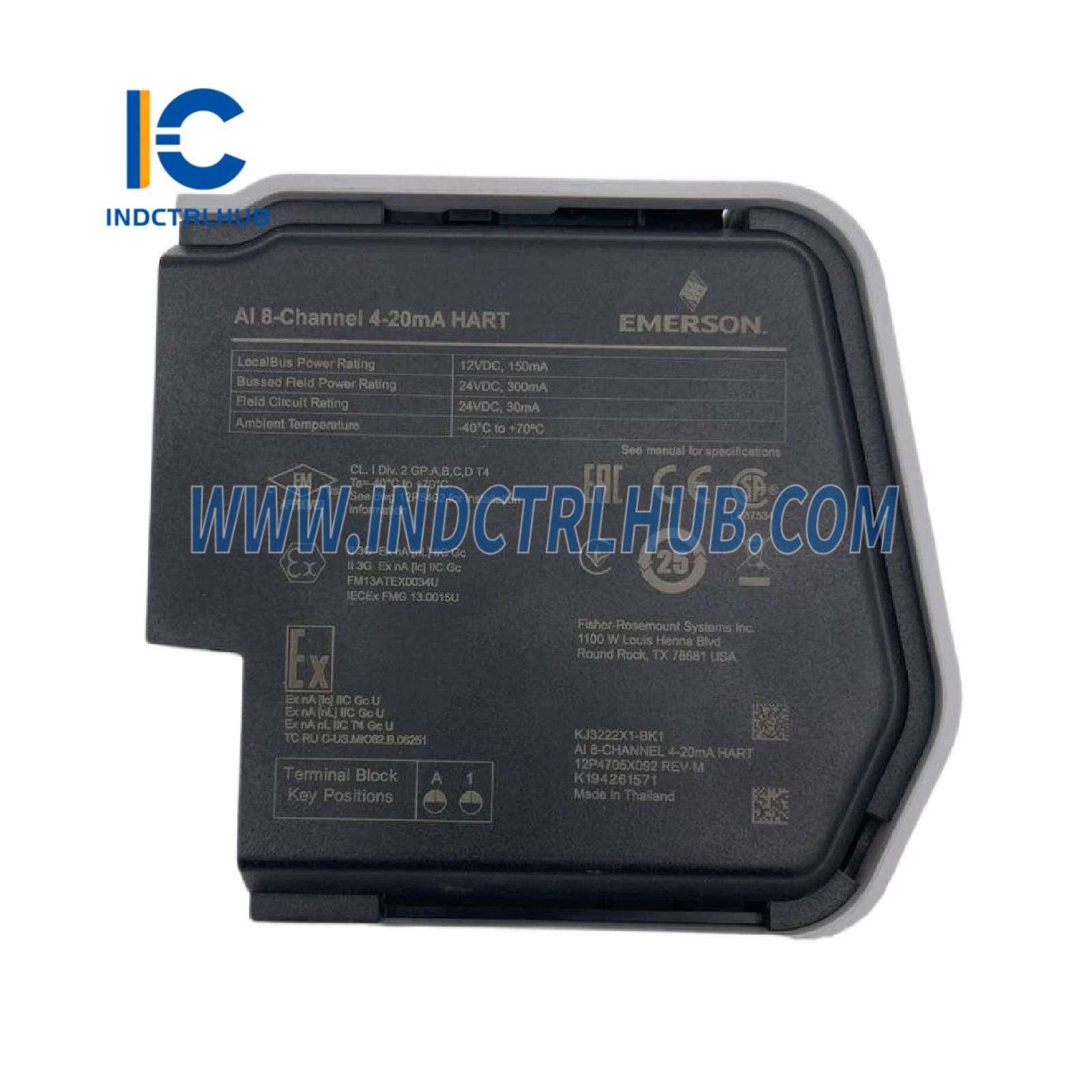

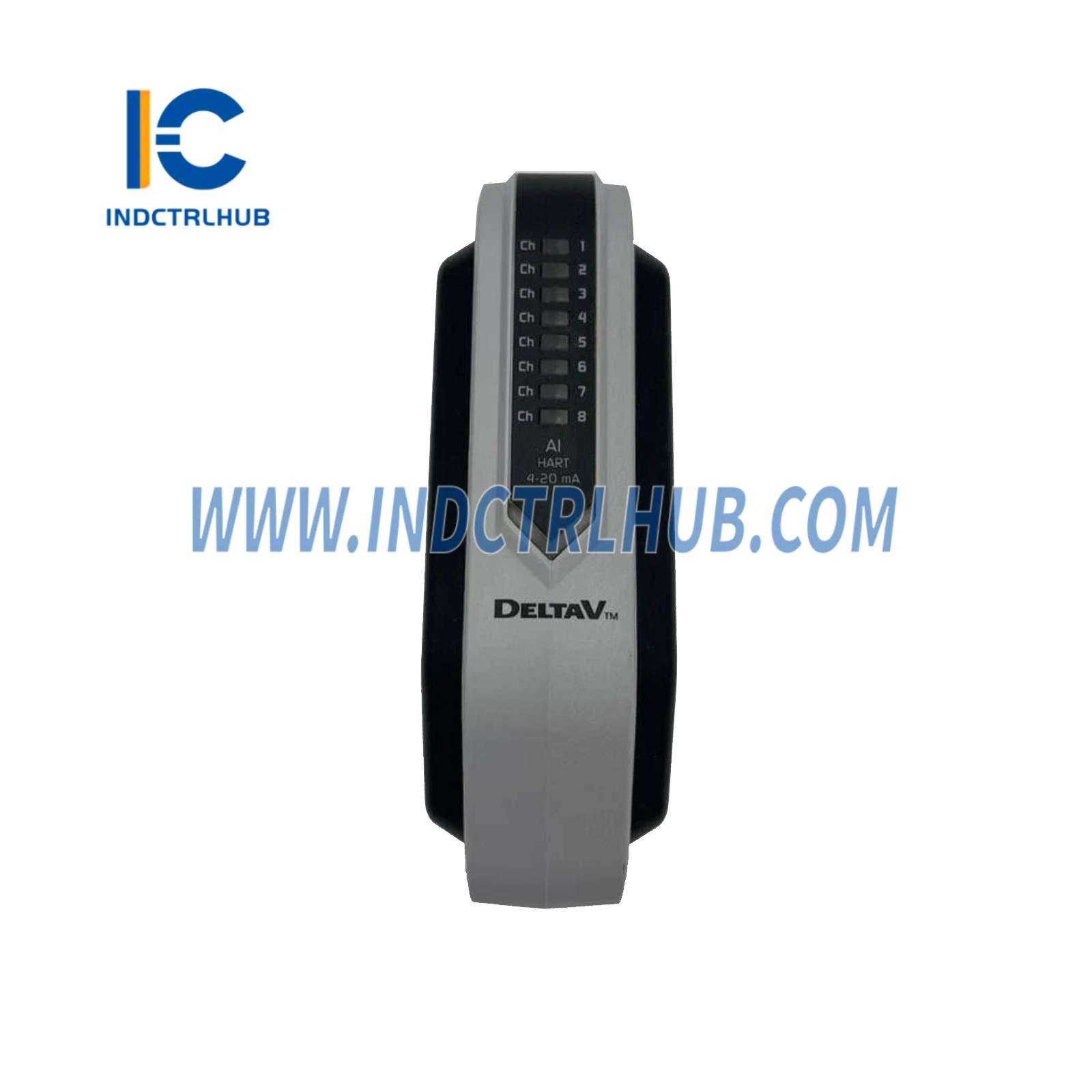

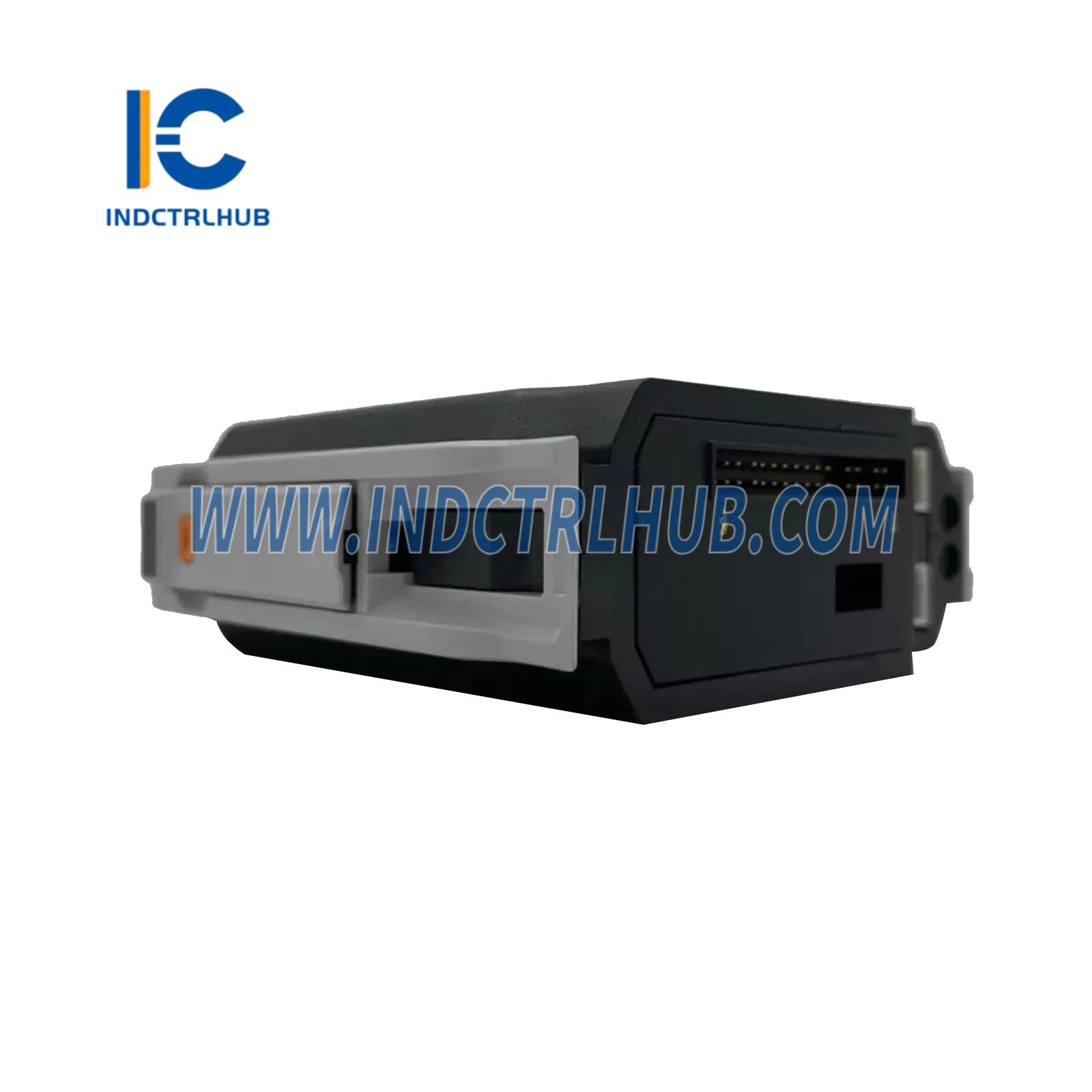

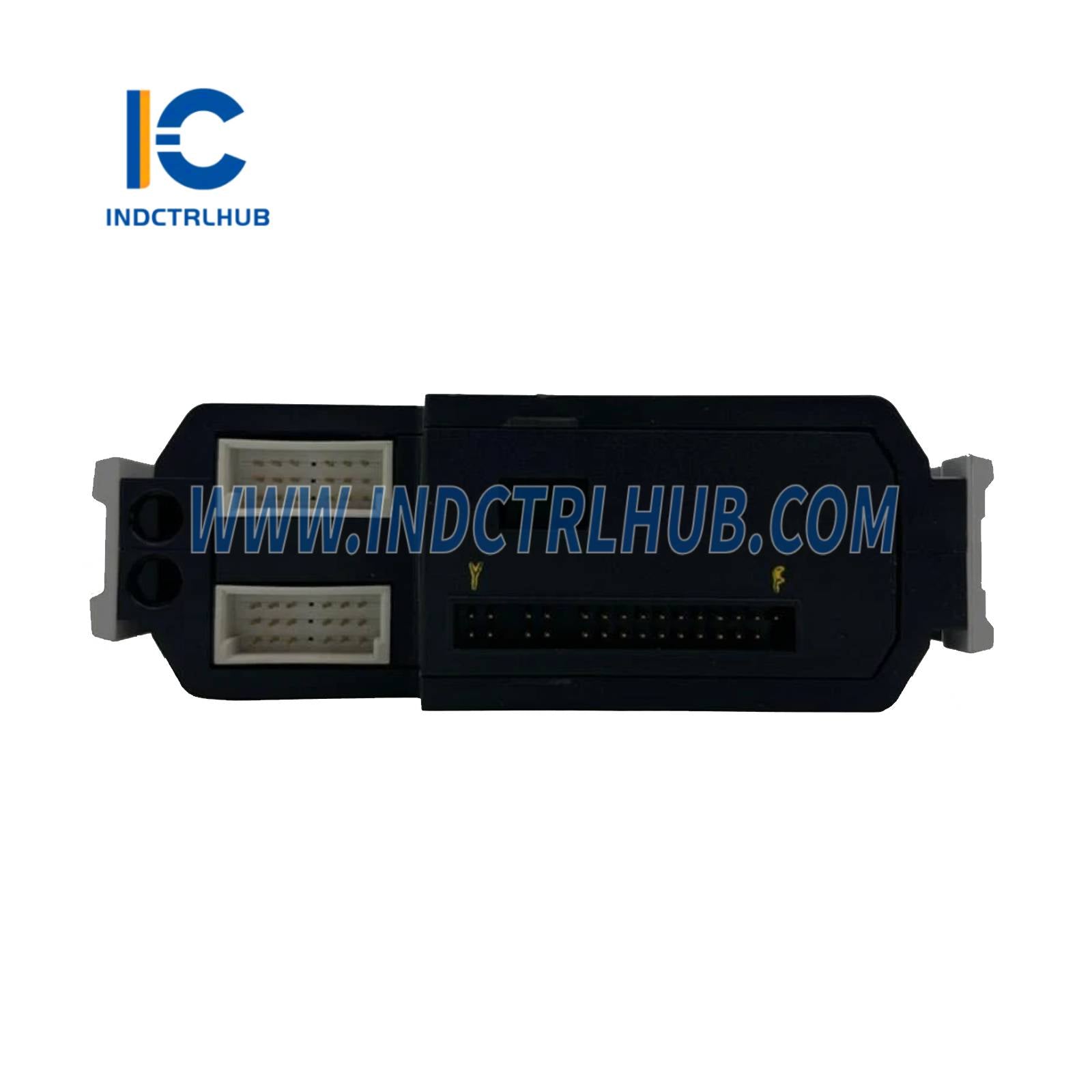

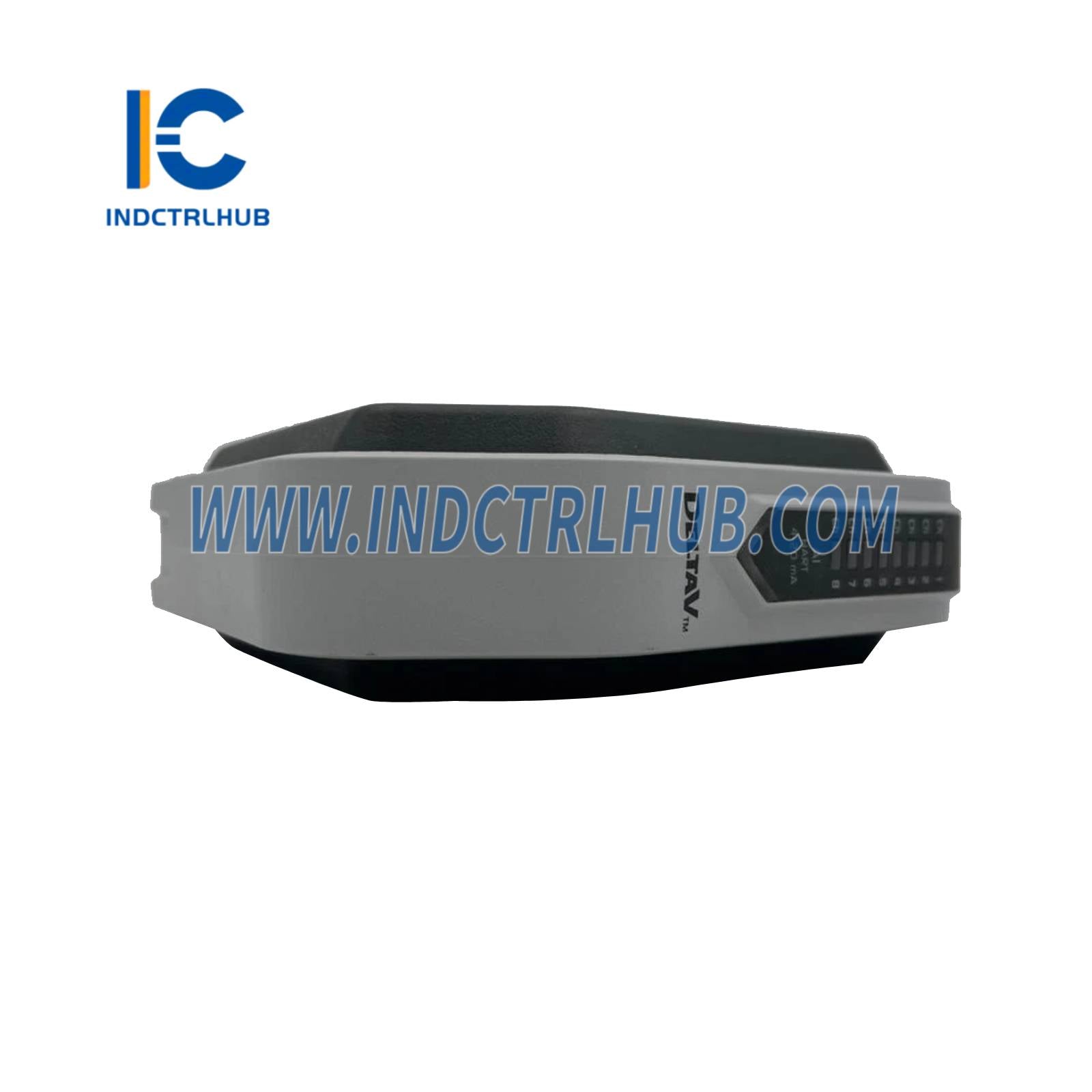

| Өріс | Толығырақ |
|---|---|
| Өндіруші | Emerson |
| Модель нөмірі | SE4003S2B1 (KJ3222X1-BK1 және 8-арналы терминал блогын қамтиды) |
| Өнім түрі | S-сериялы аналогтық кіріс картасы, 8-арналы, 4-20 мА, HART |
| Функция | DeltaV жүйесіне аналогтық кіріс үшін 4-20 мА HART өріс құрылғыларымен интерфейс |
| Жүйе үйлесімділігі | DeltaV S-сериялы контроллерлер (SX, SQ), DeltaV v11.3.1 және одан жоғары |
| Қосылған компоненттер | KJ3222X1-BK1 (Аналогтық кіріс картасы, 8 арналы, 4-20 мА, HART), 8 арналы терминал блогы |
⚙️ Аппараттық сипаттамалар
| Мүмкіндік | Техникалық сипаттама |
|---|---|
| Арналар саны | 8 |
| Кіріс сенсор түрлері | 4-20 мА (ауқым), 2-сымдық және 4-сымдық құрылғыларды қолдайды |
| Толық сигнал ауқымы | 1-ден 22.5 мА-ға дейін, артық ауқымды тексерумен |
| Таратқыш қуаты (2-сымдық) | 20 мА-де минимум 13.5 V (ток 29 мА максимумға шектелген) |
| LocalBus қуаты | 12 V DC номиналды; Simplex: 120 мА типтік, 150 мА максимум; Қосарланған: 175 мА типтік, 250 мА максимум (әр картаға) |
| Өріс тізбегінің қуаты | 24 V DC-де максимум 300 мА (±10%) |
| Оқшаулау | Әр арна жүйеден оптикалық оқшауланған, зауытта 1500 V DC кернеуге сынақтан өткен |
| Қосымша сақтандырғыш | 2.0 A (Терминал блогының опциясы) |
| Терминал блогының кілттелуі | A1 (KJ3222X1-BK1 үшін); айналмалы кілттеу жүйесі үйлесімділікті қамтамасыз етеді |
🔌 Байланыс сипаттамалары
| Мүмкіндік | Техникалық сипаттама |
|---|---|
| HART байланысы | AMS Device Manager үшін HART өтуі; басқару функциялары үшін HART айнымалысы мен күйін хабарлау |
| HART сканерлеу уақыты | Әр қосылған арнаға 600–800 мс (әдеттегі) |
| Температура бойынша дәлдік | Ауқымның 0.1%-ы |
| Қайталау қабілеті | Ауқымның 0.05%-ы |
| Шешім қабылдау | 16-биттік A/D түрлендіргіш |
| Жиілікті төмендету (анти-алиасинг) | -3 дБ 2.7 Гц-де, үлгілеу жиілігінің ½-де -20.5 дБ |
| Калибрлеу | Қажет емес |
🔁 Артықшылық ерекшеліктері
| Мүмкіндік | Толығырақ |
|---|---|
| Артықшылық опциясы | Артық жұп ретінде қолжетімді (SE4033S2B1 моделі, 2 карта және артық терминал блогын қамтиды) |
| Артықшылықты баптау | DeltaV жүйесімен автосезімтал; артық терминал блогына орнатылады (Redundant AI 8-channel Terminal Block) |
| Ауыстыру триггерлері | Аппараттық ақау, байланыс ақауы, алаң сымдарындағы ақау, Diagnostics Explorer арқылы қолмен ауыстыру |
| Ауыстыру уақыты | I/O шинаның екі сканерлеу аралығында; үзіліссіз байланыс үшін make-before-break контактілері қамтамасыз етіледі |
| Резервтік жұмыс | Резервтік карта контроллер арқылы сканерленеді; денсаулық және күй Diagnostics Explorer арқылы хабарланады |
| Хабарландыру | Аппараттық ескертулер бүтіндік қателерін хабарлайды; ауысу оқиғалары Event Chronicle-да тіркеледі |
| Ауыстыру | Автоматты іске қосылатын резервтік карта; қауіпсіз аймақтарда қуат астында ауыстырылады, қауіпті аймақтардағы процедураларды орындаңыз |
🌡️ Қоршаған ортаның техникалық сипаттамалары
| Параметр | Техникалық сипаттама |
|---|---|
| Жұмыс температурасы | -40-тен 70 °C дейін (-40-тен 158 °F дейін) |
| Сақтау температурасы | -40-тен 85 °C дейін (-40-тен 185 °F дейін) |
| Салыстырмалы ылғалдылық | 5-тен 95%-ке дейін, конденсациясыз |
| Ауадағы ластаушылар | ISA-S71.04-1985 G3 сыныбы, конформды жабын |
| Қорғаныс дәрежесі | IP20 |
| Соққы | 11 мс үшін 10 g ½-синус толқыны |
| Діріл | 1 мм шыңнан шыңға дейін (2–13.2 Гц), 0.7 g (13.2–150 Гц) |
✅ Сертификаттар
| Стандарт | Толығырақ |
|---|---|
| CE | ЭМС - EN 61326-1 |
| FM (АҚШ) | I сынып, 2-ші бөлім, A, B, C, D топтары, T4; FM17US0286U |
| cFM (Канада) | I сынып, 2-ші бөлім, A, B, C, D топтары, T4; FM17CA0145U |
| ATEX | II 3G Ex nA [nL] IIC Gc; II 3G Ex ec [ic] IIC Gc; FM19ATEX0173U |
| IEC-Ex | II 3G Ex ec IIC Gc; IECEx FMG 19.0019U |
| UKEX | FM21UKEX0017U |
| Теңіз | IACS E10, ABS Дизайнды бағалау сертификаты, DNV Марина сертификаты |
| Орнату нұсқаулары | Class I Division 2: 12P5402; Zone 2: 12P5404 |
🛠️ Орнату және баптау
| Мүмкіндік | Толығырақ |
|---|---|
| Орнату | 8-арналы I/O тасымалдағыштағы кез келген ұяға қосылады; T-DIN рельсіне басылады |
| Алып тастау/Қою | Жүйе қуатпен қосулы кезінде алып тастау/қою мүмкін емес; алаң қуаты өшірілуі тиіс; ұшқынсыз алаң сымдары қуатсыздандырылуы керек |
| Баптау | DeltaV контроллері арқылы автоматты анықталады; DeltaV Explorer арқылы бапталады |
| Терминал блогының үйлесімділігі | AI 8-арналы терминал блогы, Қосарланған AI 8-арналы терминал блогы, Қорғалған 8-арналы терминал блогы, 8-арналы терминал блогы, 16-шығысты масса терминал блогы (2-сым), 24-шығысты масса терминал блогы (4-сым) |
| Техникалық қызмет көрсету | Қолданушы қызмет көрсете алатын бөлшектер жоқ; калибрлеу қажет емес |
📦 Тапсырыс туралы ақпарат
| Сипаттама | Модель нөмірі |
|---|---|
| Аналогтық кіріс, 8-арналы, 4-20 мА, HART | SE4003S2B1 (8-арналы терминал блогы бар AI картасы) |
| Қосылған 8-арналы терминал блогы бар AI картасы | SE4003S2B2 |
| 16-пинді Mass Terminal Block бар AI картасы | SE4003S2B4 |
| 24-пинді Mass Terminal Block бар AI картасы | SE4003S2B5 |
| Резервтік аналогтық кіріс, 8-арналы, 4-20 мА, HART | SE4033S2B1 (Резервтік AI 8-арналы терминал блогымен 2 AI картасы) |
| Қосалқы сақтандырғыш (250V 2A) | KJ4010X1-BC1 (20 дана қорап) |
📝 Қосымша ескертпелер
- HART қолдауы: Құрылғыны басқару және басқару үшін айнымалы/жағдай туралы есеп беру үшін HART өтуін қосады.
- Сымдар: Терминал блогы I/O картасын алаң сымдарын ажыратпай алып тастауға мүмкіндік береді; 2 және 4 сымды құрылғыларды қолдайды.
- Резервтік жүйе: Резервтік конфигурация (SE4033S2B1) резервтік терминал блогында екі картаны пайдаланады; арнайы конфигурация қажет емес.
- Массалық терминал блоктары: S-сериялы Mass Connection Solutions немесе үшінші тарап шешімдерімен үйлесімді (мысалы, Pepperl+Fuchs HIC IS бөгеттері).
- Қауіпті аймақта жұмыс істеу: Class I Division 2 (12P5402) және Zone 2 (12P5404) орнату нұсқауларын орындаңыз.
- Жүйені интеграциялау: Басқару модулі деңгейіндегі уақыт таңбалауын қолдайды; ескертулер мен оқиғалар үшін DeltaV DCS-пен біріктіріледі.
