Product Description

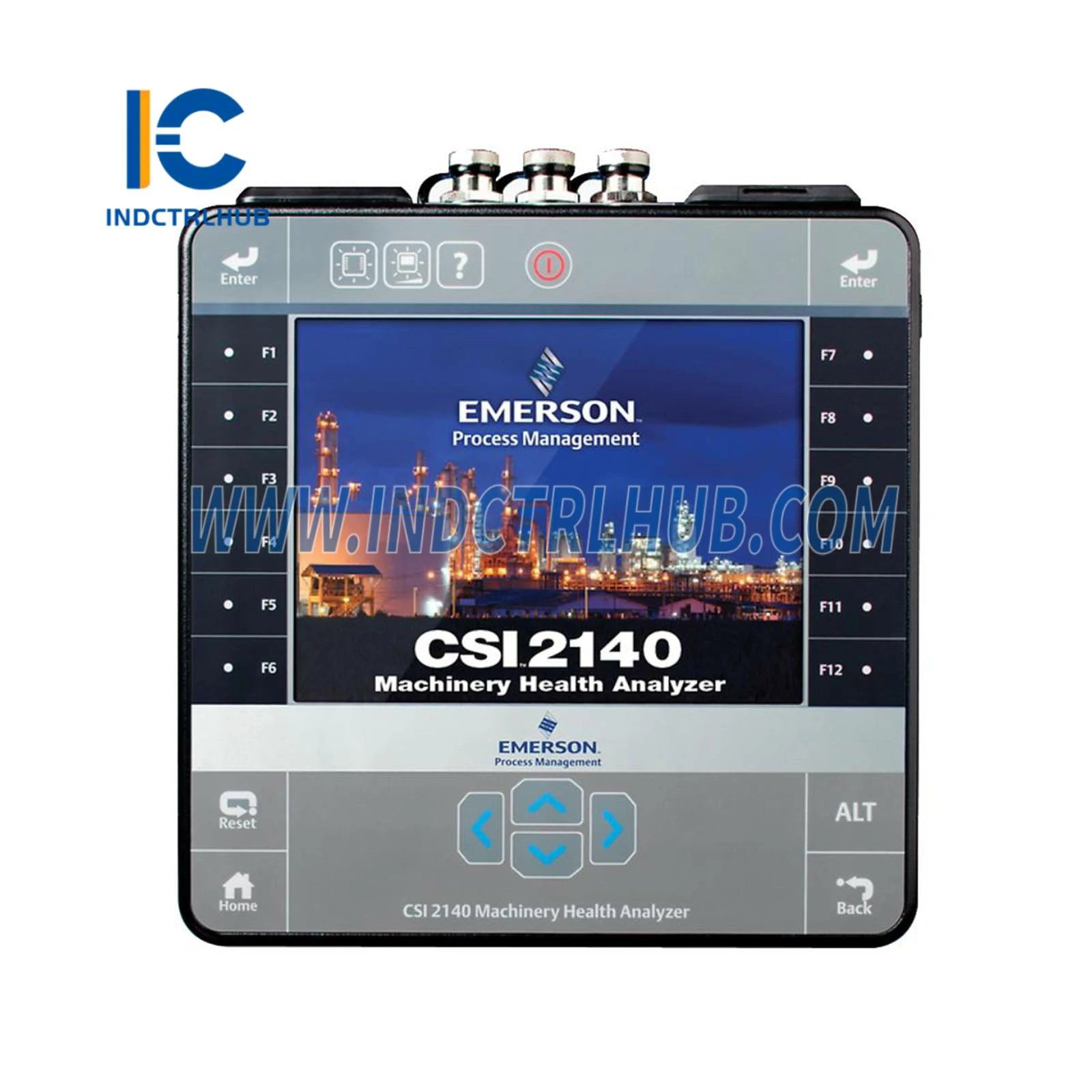

Emerson CSI 2140 Machinery Health Analyzer: Жетілдірілген 4-арналы діріл мониторингі шешімі
Emerson CSI 2140 Machinery Health Analyzer портативті діріл талдау технологиясының шыңы болып табылады, төрт тәуелсіз өлшеу арнасы арқылы кешенді машиналық диагностика ұсынады. Алдын ала техникалық қызмет көрсету мамандарына арналған бұл жетілдірілген діріл мониторі PeakVue технологиясын жоғары ажыратымдылықтағы спектрлік талдаумен біріктіріп, подшипник ақауларын, беріліс тісті жетіспеушіліктерін және айналмалы жабдықтың ақауларын апатты сәтсіздіктерге дейін анықтайды.
Техникалық сипаттамалар
| Параметр | Техникалық сипаттамалар |
|---|---|
| Өлшеу арналары | 4 тәуелсіз арна |
| Жиілік диапазоны | 2 Гц-тен 80 кГц-ке дейін (PeakVue: 80 кГц-ке дейін) |
| Динамикалық Ауқым | 96 дБ |
| FFT жолдары | 800, 1600, 3200, 6400 |
| Деректерді сақтау | 2 ГБ ішкі жады |
| Дисплей | 5,7 дюймдік түсті сенсорлы экран |
| Батареяның қызмет ету мерзімі | 8+ сағат үздіксіз жұмыс |
| Жұмыс температурасы | -10°C-тан +50°C-қа дейін (14°F-тан 122°F-қа дейін) |
| Сәйкестік | ISO 10816, ISO 20816, API 670 |
| Салмақ | 1.79 кг (3.95 фунт) |
Негізгі ерекшеліктер мен мүмкіндіктер
PeakVue технологиясы: CSI 2140-дың патенттелген PeakVue алгоритмі дәстүрлі діріл талдауы жиі байқамайтын жоғары жиілікті стресс толқындарын талдау арқылы мойынтірек ақауларының ерте кезеңдерін анықтауда үздік. Бұл технология техникалық қызмет көрсету топтарына майлау мәселелерін, ластануды және микротрещиналарды дәстүрлі әдістерден апталар немесе айлар бұрын анықтауға мүмкіндік береді.
Көп арналы архитектура: Төрт бір уақытта өлшеу арнасы бір өтуде толық машиналық тексерулерді жүргізуге мүмкіндік береді, деректер жинау уақытын айтарлықтай қысқартады. Акселерометрлермен, жылдамдық трансдюсерлерімен және жақындық зондтарымен үйлесімді, анализатор айналмалы машиналар портфолиосындағы әртүрлі бақылау талаптарына бейімделеді.
AMS Suite интеграциясы: Маршруттық деректерді Emerson AMS2140 Machinery Health Analyzer платформаларына және AMS Machinery Manager дерекқорларына үздіксіз жүктейді, бұл кәсіпорындардағы активтердің денсаулығын орталықтандырылған басқару мен тренд талдауын қамтамасыз етеді.
Қолдану сценарийлері
Процесс индустриясының сенімділігі: Химиялық зауыттарда, мұнай өңдеу кәсіпорындарында және фармацевтикалық нысандарда CSI 2140 қатал ортада жұмыс істейтін маңызды сорғыларды, компрессорларды және турбиналарды бақылайды. Bently Nevada 3500/16 172109-01 Қос арналы діріл мониторымен бірге тұрақты орнату мониторингі мен портативті диагностика үшін жұптастырыңыз.
Энергетика өндірісі: Коммуналдық операторлар генератор мойынтіректері, бу турбиналары және зауыттық жабдықтарды бағалау үшін анализаторға сенеді. GE IS420PVIBH1B Діріл I/O пакеті жүйелерімен интеграция Mark VIe турбинасын толық қорғауды қамтамасыз етеді.
Өндіріс және өндірістік салалар: Өндірістік кәсіпорындар CSI 2140-ды моторлар, беріліс қораптары және конвейер жүйелерінде жағдайға негізделген техникалық қызмет көрсету бағдарламалары үшін пайдаланады. Қол жетімсіз жабдықтарды үздіксіз қашықтан бақылау үшін Bently Nevada 60M100-00 Сымсыз діріл сенсорымен біріктіріңіз.
Қағаз және целлюлоза зауыттары: Қымбатқа түсетін тоқтап қалуларға себеп болатын мойынтіректердің ақауларын анықтау үшін жоғары жылдамдықтағы қағаз машинасының роликтерін, кептіргіш бөлімдерін және пульпер драйверлерін бақылаңыз. Анализатордың кеңейтілген жиілік диапазоны стандартты құралдар байқамайтын жоғары айналымды қолданбалардағы ақауларды анықтайды.
Интеграцияланған шешімдер
CSI 2140 толыққанды машиналардың денсаулығын бақылау бағдарламаларының негізін құрайды, қосымша бақылау технологияларымен бірге қолданылғанда:
- Тұрақты бақылау: маңызды активтерді тәулік бойы қорғау үшін Bently Nevada 72300-03-04-02-01-01-15 Қос діріл мониторын біріктіріңіз
- Сенсорлық Желілер: икемді өлшеу нүктесіне қолжетімділік үшін TM0702-05 Діріл Сенсоры Ұзарту Кабелі 5м арқылы қосылу
- Басқару Жүйесі Интеграциясы: автоматтандырылған өшіру қорғанысы үшін Emerson 1C31224G01 Ovation 8-арналы Аналогтық Кіріс Модулімен интерфейстеу
- Қосымша Диагностика: кеңейтілген маршрут қамту үшін Emerson CSI 2130 Machinery Health Analyzer құралымен жұптастырыңыз
Жиі қойылатын сұрақтар мен жауаптар
Q: CSI 2140 мен AMS 2140 арасындағы айырмашылық неде?
A: CSI 2140 және Emerson AMS 2140 Machinery Health Analyzer бірдей аппараттық платформаларды пайдаланады. AMS атауы жетілдірілген диагностика үшін бағдарламалық лицензияның кеңейтілгенін және AMS Suite-ке тікелей қосылуды білдіреді.
Q: Анализатор моторлардағы электр ақауларын анықтай ала ма?
A: Иә, қосымша ток қысқыштарымен жабдықталған кезде Мотор Ток Қолтаңбасы Талдауы (MCSA) мүмкіндіктері арқылы. Анализатор роторлық штангалардың ақауларын, эксцентриситетті және фазалық теңгерімсіздікті анықтайды.
Q: Қандай датчик түрлері үйлесімді?
A: CSI 2140 IEPE акселерометрлерін, жылдамдық трансдюсерлерін (100 мВ/дюйм/с) және вихрлік ток жақындық зондтарын (200 мВ/мил) қабылдайды. Bently Nevada 903-00003 Діріл Сенсоры Китімен және ұқсас өнеркәсіптік стандартты трансдюсерлермен үйлесімді.
Q: PeakVue дәстүрлі конверт талдаумен қалай салыстырылады?
A: PeakVue-дің стресс толқындарын анықтауы дәстүрлі конверт әдістеріне қарағанда 3-6 ай бұрын ақауды анықтауға мүмкіндік береді, әсіресе 300 RPM төмен жұмыс істейтін баяу айналатын мойынтіректер мен беріліс қораптары үшін.
Q: Анализатор қауіпті аймақтар үшін ішкі қауіпсіз бе?
A: Стандартты CSI 2140 ішкі қауіпсіз емес. 1-Зона/1-Бөлім қолданбалары үшін Bently Nevada 7200-RVXY-R Радиалды Діріл Мониторы тұрақты орнатуларын және қашықтан диагностикасын қарастырыңыз.
Кепілдік және қолдау
Әр Emerson CSI 2140 Machinery Health Analyzer құрамында материалдар мен өндіріс ақауларына қатысты толық 12 айлық өндіруші кепілдігі бар. Ұзартылған қызмет келісімдері мен калибрлеу бағдарламалары Emerson-ның уәкілетті қызмет көрсету орталықтары арқылы қолжетімді. Техникалық қолдау діріл талдауы мамандарына және қолданбалы инженерлік ресурстарға қолжетімділікті қамтиды.
Анализатор қорғаныш тасымалдау қаптамасымен, AC адаптерімен, USB деректер кабелімен және жылдам бастау құжаттамасымен бірге жеткізіледі. Қосымша керек-жарақтарға магниттік орнату негіздері, маршрут деректерін жинау бағдарламалық қамтамасыз етуі және жетілдірілген диагностикалық модульдер кіреді.
