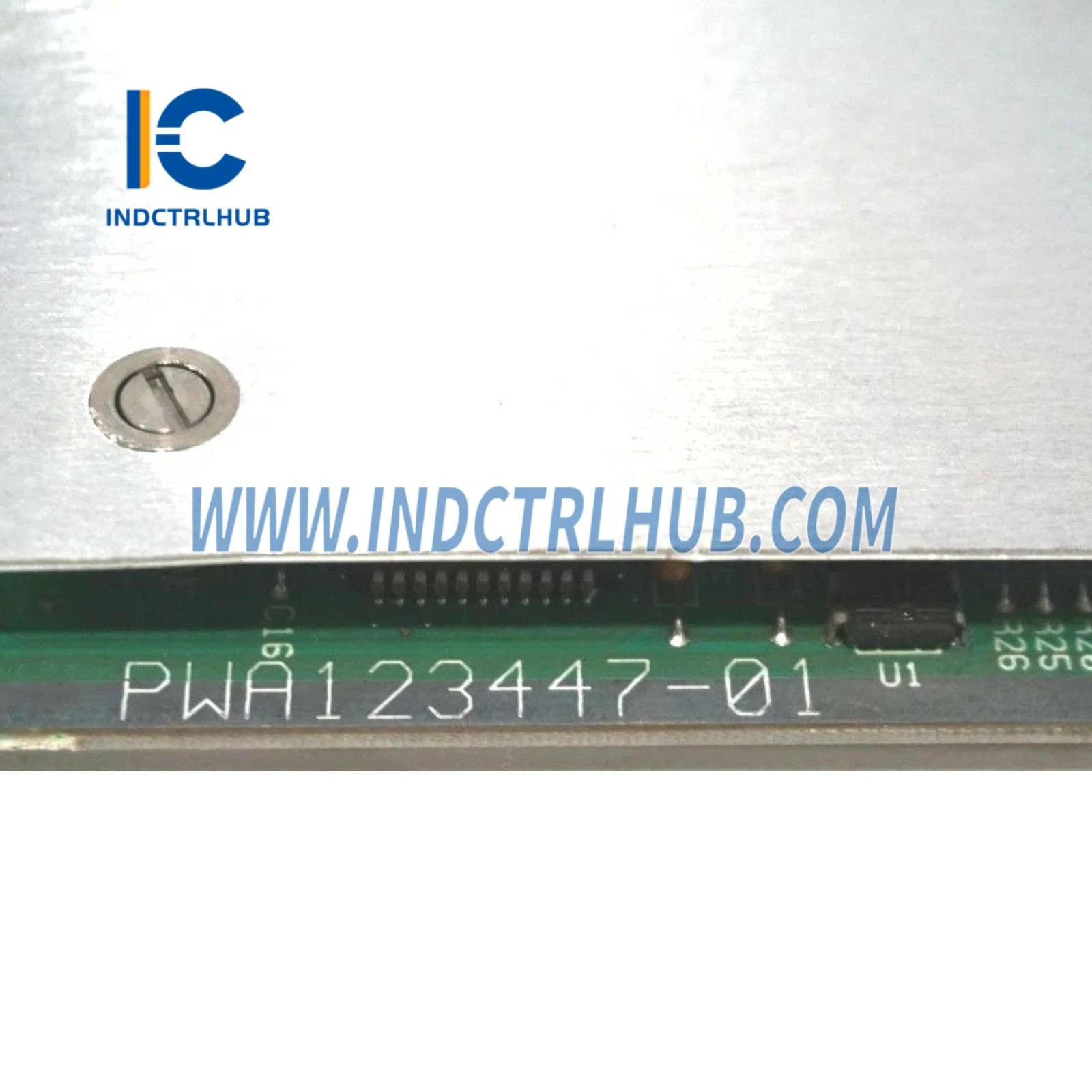

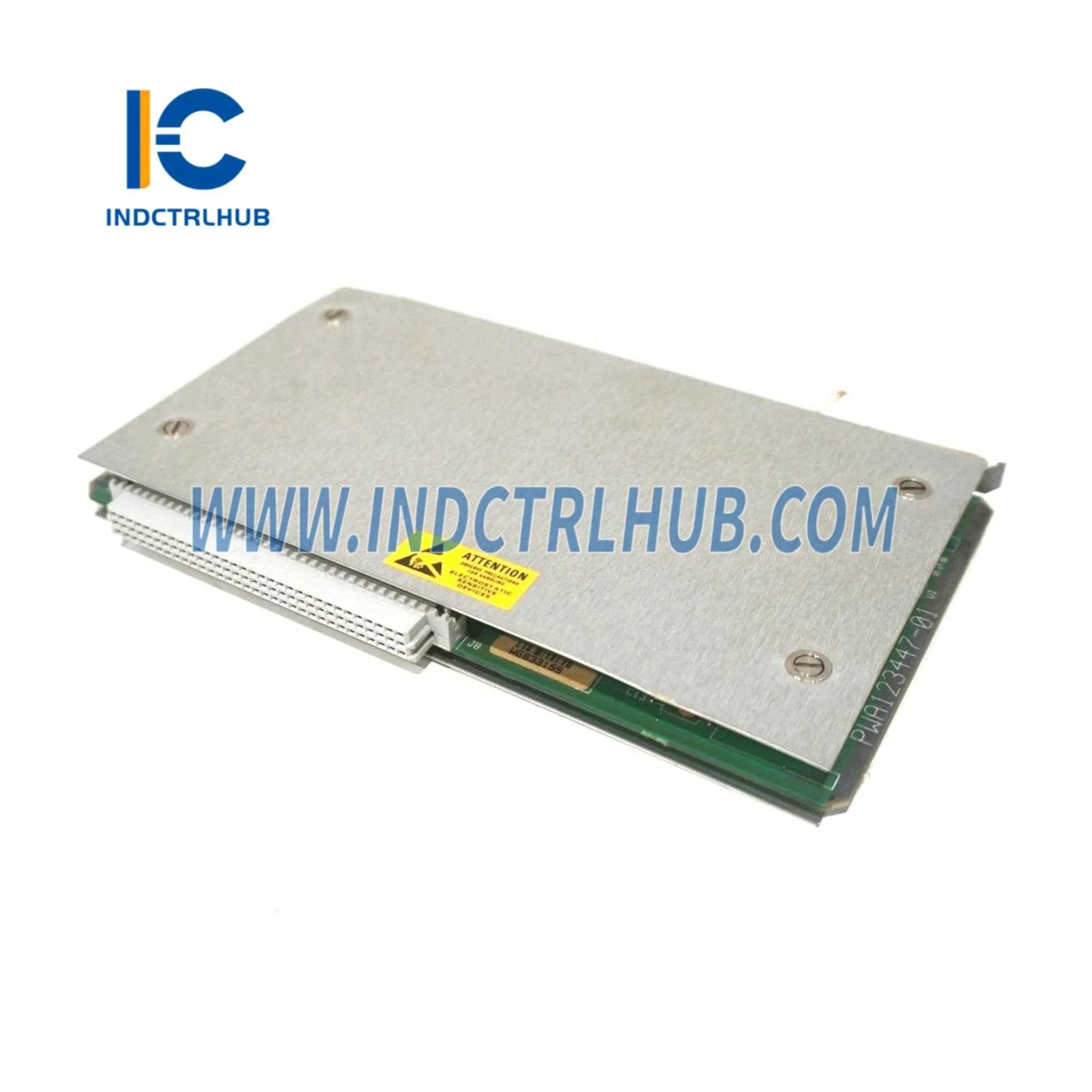

Bently Nevada PWA123447-01 TDIX интерфейс модулі

Bently Nevada PWA123447-01 TDIX Модулі

Transient Data Interface eXtended (TDIX) модулі Bently Nevada бақылау жүйелерінде жоғары жылдамдықтағы деректерді жинау үшін жасалған. PWA123447-01 модулі 3300 XL және 3500 сериялы орнатуларда өтпелі діріл оқиғаларын, іске қосу/өшіру деректерін және динамикалық машиналық мінез-құлықты жетілдірілген диагностика және түпкі себептерді талдау үшін тіркейді.

📊 TDIX Модулінің Техникалық Сипаттамалары

Бөлім Нөмірі: PWA123447-01
Модуль Түрі: Transient Data Interface eXtended (TDIX)
Жүйе Сәйкестігі: 3300 XL және 3500 сериялы рельстер
Деректерді Жинау: Жоғары жылдамдықтағы өтпелі тіркеу
Үлгілеу Жылдамдығы: Арнаға 40 кГц дейін
Кіріс Арналары: Бір уақытта бірнеше арна
Буфер Жад: Үздіксіз жазу үшін үлкен айналмалы буфер
Триггер Режимдері: Деңгей, өзгеру жылдамдығы, сыртқы, қолмен
Деректер Форматы: Уақыт доменіндегі толқын пішіндері, FFT спектрлері
Қарым-қатынас: Ethernet TCP/IP, меншікті протокол
Қуат Кірісі: Рельстің артқы тақтасынан 25 VDC
Жұмыс Диапазоны: -30°C-тан +65°C-қа дейін
Орнату: 3300/3500 рельс ұясына орнату
Стандарттар: API 670, CE, UL

🎯 Өтпелі Деректерді Жинау Философиясы

Тұрақты күйдегі діріл мониторингі машинаның жалпы жағдайын анықтаса, өтпелі оқиғалар — іске қосу, өшіру, жүктеме өзгерістері, тоқтау — қалыпты жұмыс кезінде қолжетімсіз маңызды диагностикалық ақпаратты ашады. TDIX модулі барлық бақыланатын арналardan жоғары жылдамдықтағы деректерді үздіксіз буферлейді, дабыл жағдайлары, оператор командалары немесе сыртқы сигналдар арқылы триггерленгенде толық өтпелі оқиғаларды тіркейді.

Бұл өтпелі тіркеу мүмкіндігі бақылау жүйелерін қарапайым дабыл құрылғыларынан қуатты диагностикалық құралдарға айналдырады. Инженерлер іске қосу діріл үлгілерін талдап, сүртулерді анықтай алады, өшіру деректерін қарап, мойынтіректер мәселелерін табады және тоқтау оқиғаларын зерттеп, түпкі себептерін анықтайды — барлығы нақты машиналық деректер негізінде, болжамсыз.

🏭 Жетілдірілген Диагностикалық Қолданбалар

Іске Қосу Талдауы: Машина жылдамдығы нөлден жұмыс жылдамдығына дейін үдеуі кезінде толық діріл қолтаңбаларын тіркеу. TDIX бүкіл жылдамдық диапазоны бойынша деректерді жазып, іске қосу кезінде ғана болатын маңызды жылдамдықтарды, резонанстарды және өтпелі сүртулерді анықтауға мүмкіндік береді. Бұл деректер жаңа жабдықты іске қосу және тұрақты күйдегі жұмыс кезінде байқалмайтын іске қосу мәселелерін шешу үшін маңызды.

Тоқтау Оқиғасын Тексеру: Машина жоғары діріл кезінде тоқтағанда, TDIX триггер алдындағы буфер деректерін тіркейді. Инженерлер тоқтау алдындағы секундтарды қарап, дірілдің біртіндеп артқанын (мойынтірек ақауын білдіреді) немесе кенеттен күшейгенін (соққы немесе сүртуді көрсетеді) анықтап, түпкі себепті дәл анықтап, қайталанатын ақауларды болдырмайды.

Жүктеме Өзгерісіне Реакция: Жүктеме ауысу кезінде — сорғы ағынының өзгерісі, компрессор қысымының ауытқуы, турбина қуатының реттелуі — машинаның мінез-құлқын бақылау. Өтпелі деректер машинаның жүктеме өзгерістеріне қаншалықты жылдам жауап беретінін және ауысу кезінде дірілдің артуын көрсетеді, бұл динамикалық жұмыс кезінде ғана көрінетін басқару немесе механикалық мәселелерді анықтауға мүмкіндік береді.

Тоқтау Кезіндегі Талдау: Машина өшірілгеннен кейінгі баяулау кезінде дірілді тіркеу. Тоқтау деректері мойынтірек жағдайын, ротор балансы сапасын және құрылымдық резонанстарды көрсетеді, машина маңызды жылдамдық диапазондарынан өткенде. Бұл диагностикалық әдіс, әсіресе, іске қосу мүмкіндіктері шектеулі үлкен турбомашиналар үшін өте құнды.

⚙️ Ақылды Триггерлеу Мүмкіндіктері

✓ Деңгей бойынша триггерлеу: Діріл шекті мәннен асқанда деректерді тіркеу
✓ Өзгеру жылдамдығы бойынша триггерлеу: Соққыларды көрсететін жылдам діріл өзгерістерін анықтау
✓ Сыртқы триггерлеу: Өндірістік оқиғалар немесе оператор әрекеттерімен синхрондау
✓ Алдын ала триггер буфері: Триггер оқиғасына дейінгі деректерді тіркеу
✓ Триггерден кейінгі жазу: Триггерден кейін жазуды жалғастыру
✓ Көпарналы синхрондау: Барлық кірістер бойынша бір уақытта тіркеу

💼 Жүйеге Интеграция Архитектурасы

TDIX модулі стандартты 3300 XL немесе 3500 сериялы рельс ұяларына орнатылады, рельс артқы тақтасы арқылы бақылау модульдеріне қосылады. Бұл интеграция TDIX-ке рельстегі барлық мониторлардан — діріл, позиция, температура, жылдамдық — деректерді алу мүмкіндігін береді, өтпелі оқиғалар кезінде машинаның толық күйін тіркейді.

Ethernet интерфейсі тіркелген деректерді Bently Nevada System 1 бағдарламалық жасақтамасын немесе үшінші тарап діріл талдау құралдарын іске қосатын талдау жұмыс станцияларына ағытады. Бірнеше TDIX модульдері желіге қосылып, барлық маңызды машиналық оқиғаларды автоматты түрде құжаттайтын зауыттық өтпелі тіркеу жүйелерін құруға мүмкіндік береді.

🔧 Конфигурация және Жұмыс Істеу

Бағдарламалық жасақтама негізіндегі конфигурация триггер шарттарын, үлгілеу жылдамдықтарын, алдын ала триггер буферінің көлемін және триггерден кейінгі жазу ұзақтығын анықтайды. Инженерлер автоматты триггерлеуді орнатып, бақылаусыз жұмыс істеу үшін немесе іске қосу мен өшіру кезінде жоспарланған диагностикалық сынақтар үшін қолмен триггерлеуді баптайды.

TDIX барлық арналardan деректерді үздіксіз буферлей отырып, фондық режимде жұмыс істейді. Триггер болғанда, модуль буферленген деректерді (алдын ала триггер) сақтап, жазуды жалғастырады (триггерден кейін), содан кейін толық өтпелі жазбаны талдау жүйесіне жібереді. Бұл автоматты жұмыс диагностика мүмкіндіктерінің ешқайсысын жіберіп алмауға кепілдік береді.

📊 Деректерді Талдау және Есеп Беру

Тіркелген өтпелі деректер уақыт доменіндегі графиктер, FFT спектрлері, орбиталық дисплейлер және су ағыны диаграммалары арқылы талданады. Инженерлер бірнеше оқиғалардың өтпелі деректерін салыстырып, үрдістерді анықтайды — іске қосу дірілі уақыт өте келе артып жатыр ма? Тоқтау оқиғалары жиілеп жатыр ма? Бұл үрдісті талдау нақты машиналық мінез-құлық үлгілеріне негізделген алдын ала техникалық қызмет көрсетуді қамтамасыз етеді.

Жоғары үлгілеу жылдамдығы (арнаға 40 кГц дейін) стандартты мониторингке көрінбейтін жоғары жиілікті құбылыстарды тіркейді — мойынтірек ақау жиіліктері, беріліс торының гармоникалары, пышақ өту жиіліктері. Бұл диагностикалық мүмкіндік жетілдірілген машиналық денсаулықты бағалау және ақауларды болдырмау үшін өте маңызды.

📦 Толық TDIX Құрамы

Бір Bently Nevada PWA123447-01 TDIX өтпелі деректер интерфейс модулі, рельске орнату жабдықтары, Ethernet кабелі, конфигурация бағдарламалық жасақтамасының лицензиясы, орнату нұсқаулығы және API 670 сәйкестігін тексеруді қолдайтын толық техникалық құжаттама.

Өнімнің Жағдайы: Жаңа, зауыттық қаптамада, толық өндіруші кепілдігімен, жаһандық техникалық қолдау және Bently Nevada қолданбалы инженерлік ресурстарына қолжетімділікпен.
