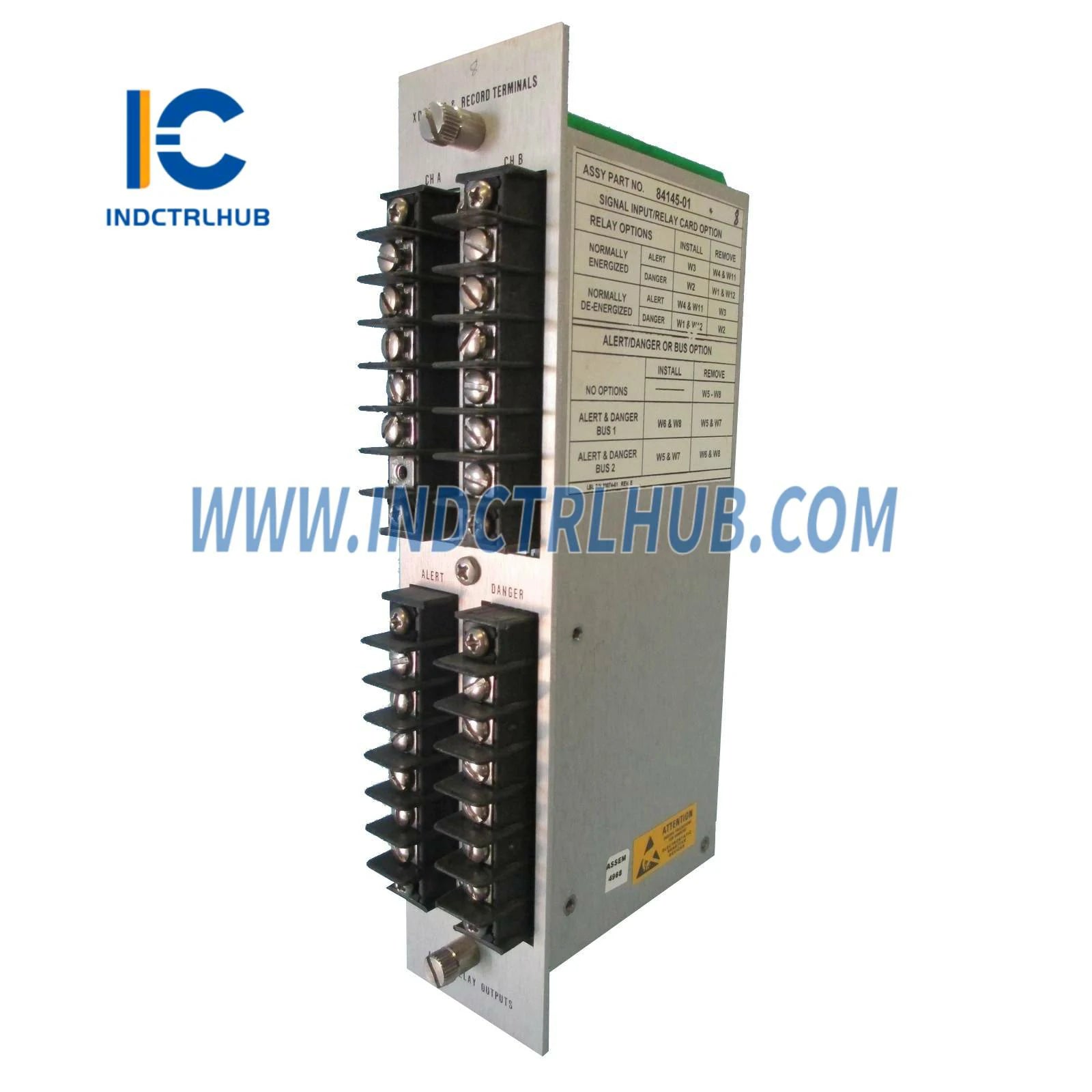

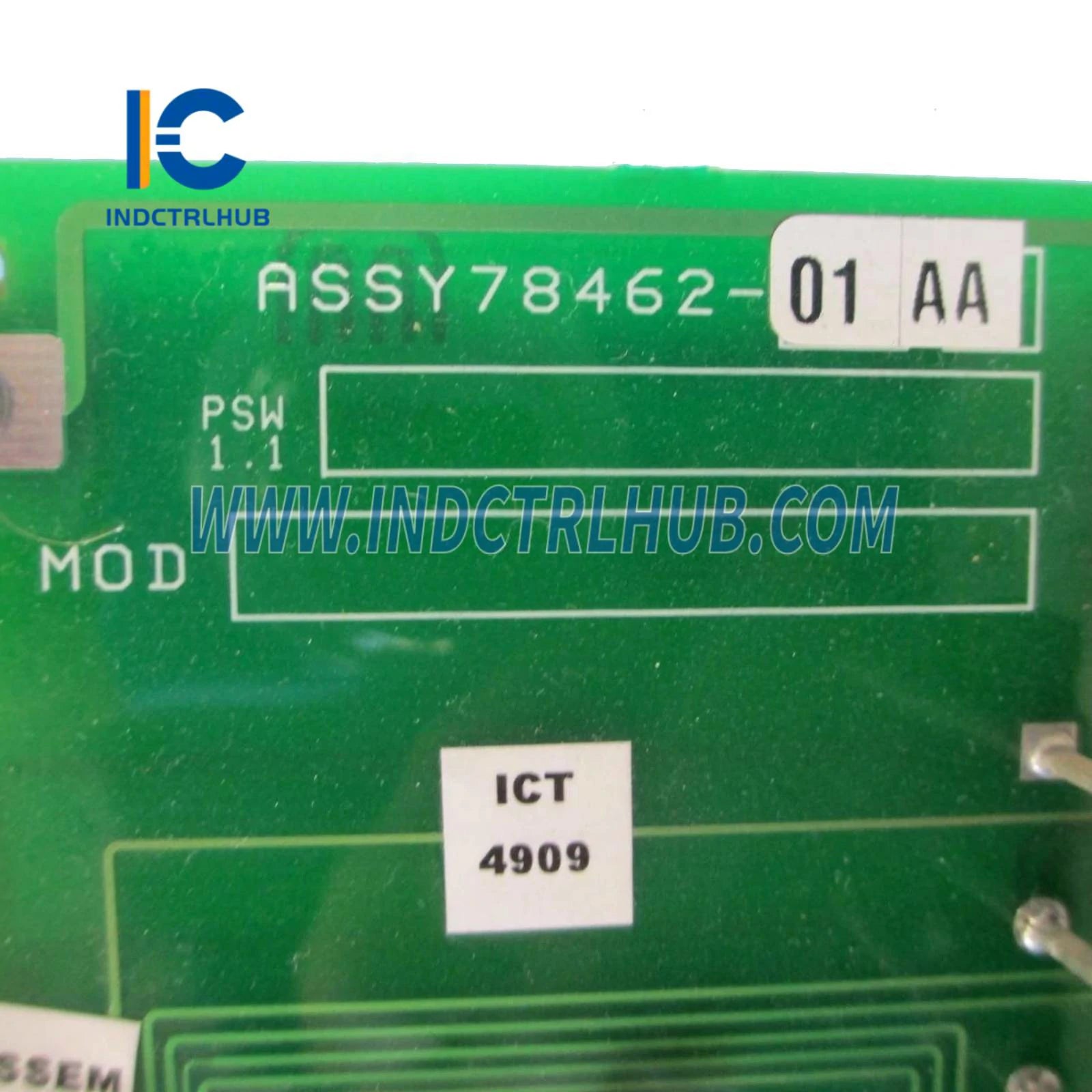

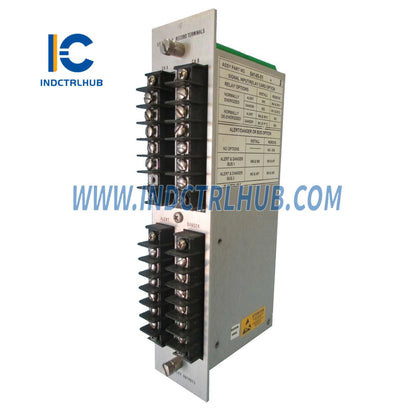

Bently Nevada 84145-01 Сейсмикалық Қос Реле Модулі
Bently Nevada-ның 3300 Серия платформасынан арнайы сейсмикалық түрлендіргіш I/O жазу терминал модулі. 84145-01 эпоксидті тығыздалған конструкциясы бар қос реле шығыстарымен ерекшеленеді, бұл маңызды машиналарды қорғау қолданбаларында сейсмикалық діріл мониторингі үшін сенімді сигнал өңдеу мен дабыл басқаруды қамтамасыз етеді.
📊 Сейсмикалық Модуль Техникалық Сипаттамалары
Бөлім Нөмірі: 84145-01
Модуль Түрі: Қос релелі XDCR I/O жазу терминалы
Құрылыс: Қоршаған ортаны қорғау үшін эпоксидті тығыздалған
Жүйе Сәйкестігі: 3300 Серия мониторинг жүйелері
Түрлендіргіш Түрі: Сейсмикалық жылдамдық немесе үдеу сенсорлары
Кіріс Каналдары: Қос сейсмикалық түрлендіргіш кірістері
Өлшеу Түрі: Жылдамдық (дюйм/сек немесе мм/сек) немесе үдеу (g)
Жиілік Аралығы: Әдетте 2-1000 Гц

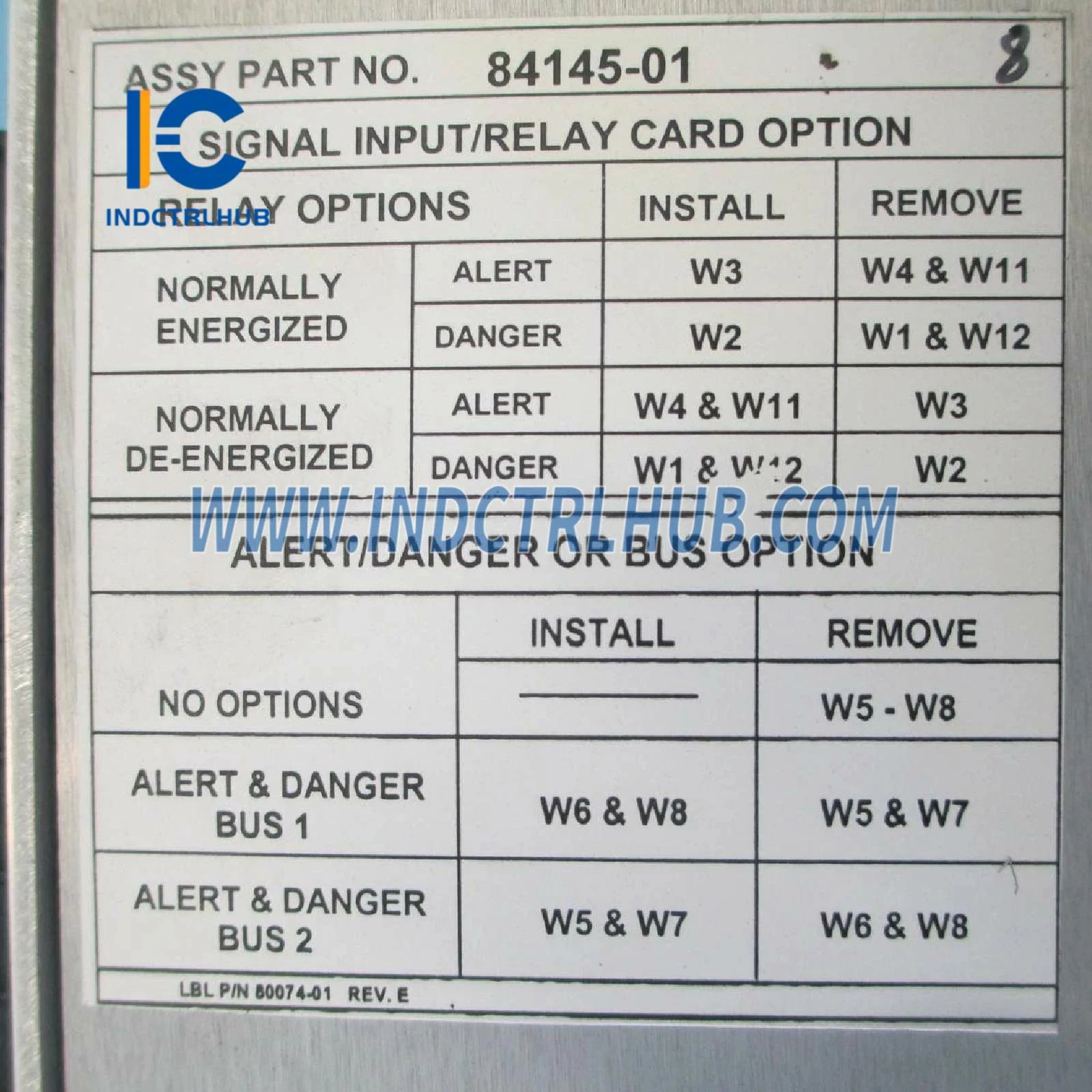

Реле Шығыстары: Екі тәуелсіз SPDT релесі
Байланыс Рейтингі: 5A @ 250 VAC / 30 VDC
Дабыл Кезеңдері: Әр канал бойынша Ескерту және Қауіп
Аналог Шығысы: Діріл деңгейіне пропорционалды 4-20mA
Дисплей: Алдыңғы панельдегі LED индикаторлар
Қуат Кірісі: 24 VDC немесе 115/230 VAC
Жұмыс Температурасы: -30°C-тан +70°C-қа дейін
Қорғау Рейтингі: IP65 эпоксидті тығыздалған конструкция
Сертификаттар: UL, CE, CSA, API 670
🎯 Сейсмикалық Діріл Мониторингі Философиясы
Сейсмикалық түрлендіргіштер айналмайтын машиналық бөлшектердегі дірілді өлшейді — мойнақ корпустары, мотор жақтаулары, сорғы корпустары — мұнда діріл құрылым арқылы берілетін механикалық ақауларды көрсетеді. Вал қозғалысын өлшейтін жақындық зондтарынан айырмашылығы, сейсмикалық сенсорлар мойнақ ақауларын, құрылымдық резонанстарды және валға орнатылған аспаптар көрмейтін механикалық босатуларды анықтайтын корпус дірілін сезеді.
84145-01 модулінің қос арналы архитектурасы жан-жақты сейсмикалық мониторинг стратегияларын іске асыруға мүмкіндік береді. Қос арнаны бір мойнақта қайталама өлшеу үшін пайдаланыңыз, толық діріл сипаттамасы үшін көлденең және тік діріл осьтерін бақылаңыз немесе аппараттық құралдарды оңтайландыру және жүйе шығындарын азайту үшін бір модульмен екі түрлі мойнақ орнындағы дірілді қадағалаңыз.
🏭 Маңызды Сейсмикалық Мониторинг Қолданбалары
Электр Моторының Дірілін Қадағалау: 50 HP-ден көп мегаватттық моторлардың мойнақ корпусы дірілін бақылаңыз, мұнда сейсмикалық сенсорлар мойнақ ақауларын, ротор теңгерімсіздігін және ығысуын анықтайды. Мотор мойнақ қақпақтарына жылдамдық түрлендіргіштерін орнатып, сигналдарды үздіксіз бақылау үшін 84145-01-ге жіберіңіз. ISO 10816 нұсқауларына сәйкес 0.3 in/sec деңгейінде Ескерту, 0.5 in/sec деңгейінде Қауіп дабылдарын орнатыңыз, релелік шығыстарды моторды басқару тізбектеріне қосып, автоматты қорғауды қамтамасыз етіңіз.
Сорғы Корпусын Мониторинг: Центрифугалық сорғыларда, оң ығысу сорғыларында және тік турбиналық сорғыларда дірілді бақылаңыз, мұнда корпус дірілі кавитацияны, импеллер зақымдануын немесе мойнақ тозуын көрсетеді. Қос арналы мүмкіндігі сорғы мен мотор мойнақтарын бір уақытта бақылауға мүмкіндік береді, бір модульден сорғы жиынтығының жағдайын жан-жақты бағалауды қамтамасыз етеді.
Вентилятор және Қысым Қорғауы: Өнеркәсіптік вентиляторларда, мәжбүрлі ағын вентиляторларында және центрифугалық үрлегіштерде дірілді бақылаңыз, мұнда діріл пышақ теңгерімсіздігін, мойнақ ақауларын немесе құрылымдық резонанстарды көрсетеді. Мойнақ корпустарына орнатылған сейсмикалық сенсорлар вентилятор құрылымы арқылы берілетін дірілді анықтап, апатты ақауларға дейінгі ерте мәселелерді анықтауға мүмкіндік береді.
Беріліс Қорабының Жағдайын Мониторинг: Өнеркәсіптік беріліс қораптарында корпус дірілі беріліс тістері тозуын, мойнақ ақауларын және майлау мәселелерін көрсетеді. Модульдің жиілік жауаптылығы (2-1000 Гц) төмен жиілікті беріліс тістері дірілі мен жоғары жиілікті мойнақ ақауларының белгілерін қамтиды, беріліс қорабының денсаулығын жан-жақты бағалауды қамтамасыз етеді.
⚙️ Жетілдірілген Сейсмикалық Мониторинг Ерекшеліктері
✓ Қос Түрлендіргіш Кірістері: Екі тәуелсіз сейсмикалық сенсор арнасы
✓ Жылдамдық немесе Үдеу: Екі сенсор түрімен үйлесімді
✓ Эпоксидті Тығыздалған Құрылыс: Қиын ортаға арналған IP65 қорғау
✓ Қос Реле Шығыстары: Әр арнаға тәуелсіз дабыл контактілері
✓ API 670 Сәйкестігі: Мұнай-газ саласының стандарттарына сәйкес
✓ Еркін Жиілік Жауабы: 2-1000 Гц әртүрлі ақау белгілерін қамтиды
💼 Жүйеге Интеграция Архитектурасы
84145-01 Bently Nevada 3300 Серия мониторинг жүйелеріне мінсіз біріктіріледі, басқа 3300 модульдерімен ортақ орнату жабдықтары, қуат көздері және конфигурация тәжірибесін бөліседі. Бұл стандарттау жүйе жобасын жеңілдетеді, қосалқы бөлшектер қорын азайтады және жақындық, сейсмикалық және температура өлшеулерін біріктіретін әртүрлі мониторинг қолданбаларында біркелкі инженерлік тәжірибені қамтамасыз етеді.
4-20mA аналогтық шығыстар тікелей DCS жүйелеріне, PLC-лерге немесе график жазғыштарға қосылып, үздіксіз трендтеу мен тарихи талдауды қамтамасыз етеді. Қос реле шығыстары моторды басқару тізбектерімен, төтенше тоқтату жүйелерімен немесе дабыл панельдерімен біріктіріліп, нысанға тән қорғау талаптарына сай икемді дабыл басқару опцияларын ұсынады.
🔧 Орнату және Сенсор Таңдау
Модуль стандартты 3300 Серия сөрелеріне немесе өнеркәсіптік корпустарға орнатылады, түрлендіргіш кірістері, қуат және шығыстар үшін бұрандалы терминал қосылымдары бар. Сейсмикалық сенсорды таңдау қолданба талаптарына байланысты — жылдамдық түрлендіргіштері (әдетте 100 мВ/дюйм/сек) 10-1000 Гц аралығында жалпы мақсаттағы мониторингке жарайды, ал акселерометрлер мойнақ ақауларын анықтау және беріліс тістері талдауы үшін жоғары жиілікті мониторингке мүмкіндік береді.
Сейсмикалық сенсорларды қатты, тегіс беттерге шпилькамен орнату немесе магниттік негіздерді пайдалану арқылы бекітіңіз. Иілгіш орнату орындарынан, жұқа металл парақтардан немесе діріл сигналдарын бәсеңдететін нашар механикалық байланысы бар жерлерден аулақ болыңыз. Сенсорларды мойнақтарға жақын орнатыңыз, мойнақтан шыққан дірілге максималды сезімталдық үшін, құрылымдық түйіндерге жақын жерлерден аулақ болыңыз, онда діріл амплитудалары минималды болады.
📊 Сенсор Орнатудың Үздік Тәжірибелері
Дірілді дәл өлшеу үшін сенсорды дұрыс орнату өте маңызды. Шпилькамен орнату ең сенімді механикалық байланыс береді, 5000 Гц немесе одан жоғары жиілікті дәл өлшеуге мүмкіндік береді. Магниттік орнату уақытша өлшеулер үшін ыңғайлы, бірақ жиілік жауаптылығын шамамен 1000 Гц-ке дейін шектейді. Желіммен орнату шпилька мен магниттік орнату арасындағы компромисс болып табылады, бұрғылау мүмкін емес тұрақты орнатуларға жарамды.
Орнату беттерін бояу, тот және ластанудан тазалап, сенсор мен орнату бетінің тегіс, таза жанасуын қамтамасыз етіңіз. Жоғары жиілікті дірілді бәсеңдететін микроскопиялық бет ақауларын толтыру үшін жұқа қабаттағы байланыс майы немесе желім қолданыңыз. Сенсор орнату резонансы ең жоғары қызығушылық жиілігінен кемінде үш есе жоғары екеніне көз жеткізіңіз.
📦 Толық Модуль Пакеті
Эпоксидті тығыздалған конструкциясы бар бір Bently Nevada 84145-01 сейсмикалық қос реле модулі, 3300 Серия сөресіне орнату үшін монтаждық жабдықтар, терминал блок жинақтары, конфигурация нұсқаулығы, ISO 10816 және API 670 бойынша дабыл орнату ұсыныстары, сондай-ақ сейсмикалық сенсор үйлесімділігі мен орнату сипаттамаларын қамтитын техникалық құжаттама.
Өнім Жағдайы: Жаңа, зауыттық тығыздалған, толық өндіруші кепілдігі және жаһандық техникалық қолдау қолжетімділігімен.
