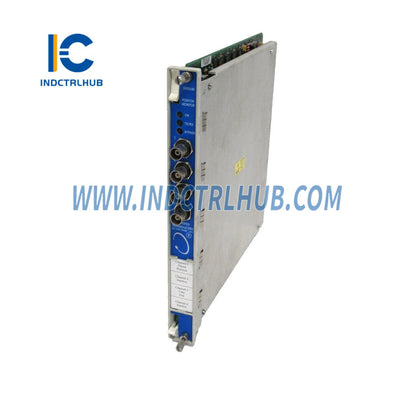

Bently Nevada 3500/45 140072-04 позиция мониторі

Bently Nevada 3500/45 Орналасу Мониторы - Модель 140072-04

Bently Nevada компаниясының жетекші 3500 реттік жүйесіндегі төрт арналы орналасу мониторинг модулі. 3500/45 140072-04 осьтік және радиалды біліктің орналасуын үздіксіз бақылап, жетілдірілген дабыл басқаруымен маңызды турбомашиналарды итеру мойынтіректерінің ақаулары мен дифференциалды кеңею мәселелерінен қорғайды.

📋 Техникалық сипаттамалар

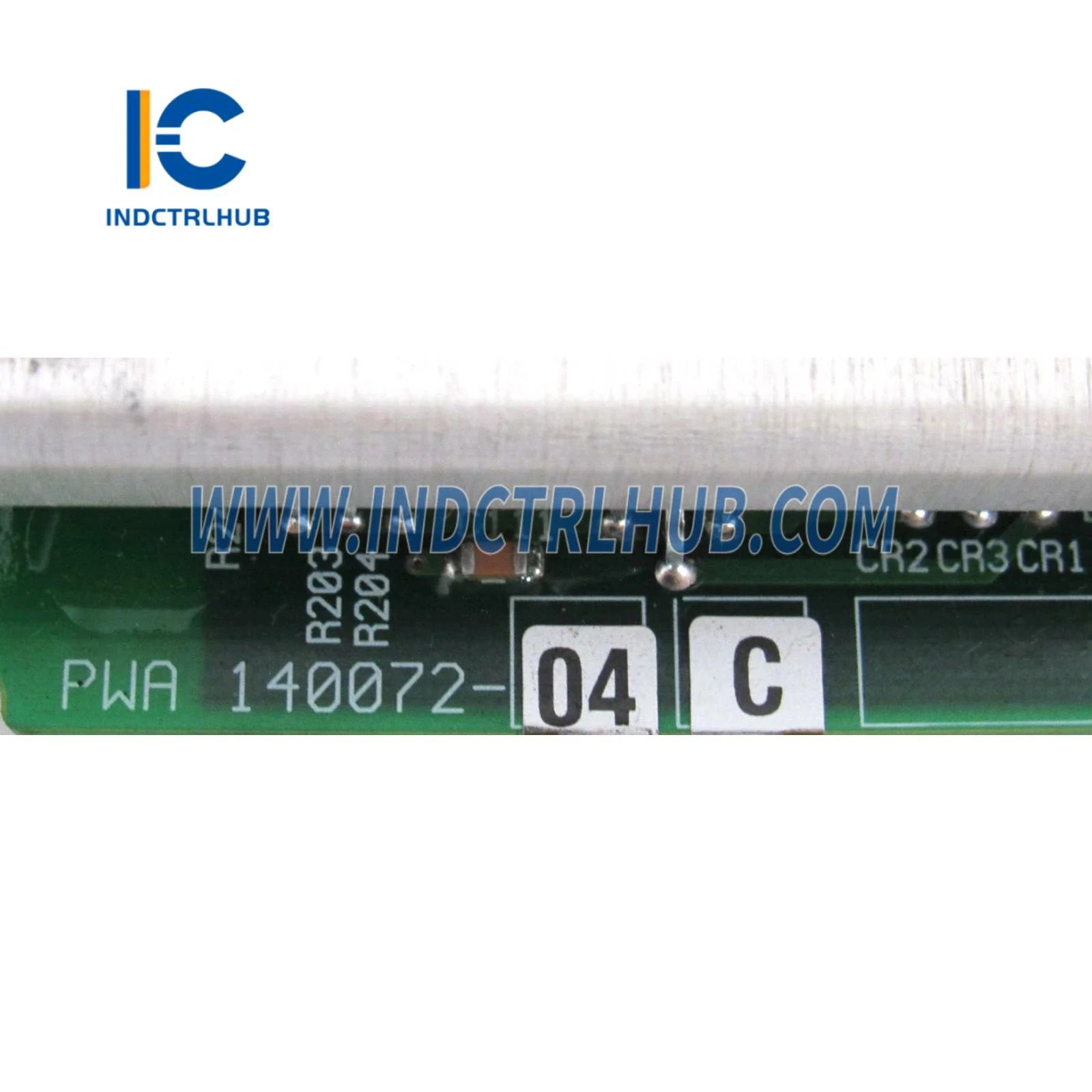

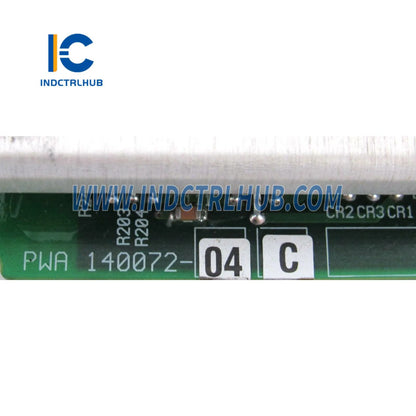

Толық бөлшек нөмірі: 3500/45 140072-04
Модуль түрі: Орналасу мониторы (4 арналы)
Жүйе платформасы: 3500 реттік мониторинг жүйесі
Кіріс арналар: Төрт тәуелсіз орналасу кірісі
Сәйкес сенсорлар: Проксимитормен қосылған жақындық зондтары
Өлшеу түрлері: Осьтік орналасу, радиалды орналасу, дифференциалды кеңею
Дабыл конфигурациясы: Әр арнаға екі орнату нүктесі (Ескерту + Қауіп)
Шығу опциялары: Реле контактілері, 4-20мА, Modbus протоколы
Дисплей: Алдыңғы панельдегі LCD нақты уақыттағы мәндерімен
Қуат: 3500 реттік артқы тақта арқылы беріледі
Жұмыс диапазоны: -30°C-тан +65°C-қа дейін
Реттік ұяшығы: Бір ұяшықты модуль
Стандарттар: API 670, CE, CSA сертификатталған

🎯 Орналасу Мониторингінің Негіздері

Орналасу мониторингі айналмалы машиналарды апатты ақаулардан қорғау үшін маңызды. 3500/45 модулі біліктің орналасуын тұрақты компоненттерге қатысты үздіксіз бақылайды, қалыптан тыс қозғалыстарды анықтап, дамып келе жатқан мәселелерді күшейіп, жабдықтың істен шығуына дейін алдын ала хабарлайды.

Төрт тәуелсіз арна толық қамтуды қамтамасыз етеді — ротордың екі ұшындағы итеру орналасуын бақылау, бірнеше орындардағы дифференциалды кеңеюді қадағалау немесе осьтік пен радиалды өлшеулерді біріктіріп, машинаның толық жағдайын көру. Әр арна тәуелсіз жұмыс істеп, арнайы дабыл логикасы мен нақты машинаның талаптарына сай орнатылатын нүктелерге ие.

🛡️ Маңызды Қорғау Қолданбалары

Итеру Мойынтірегін Бақылау: Бу турбиналары, газ турбиналары және орталықтан тепкіш компрессорлардағы осьтік білік орналасуын бақылау. Модуль ротордың қауіпті аймақтарға қозғалуын қадағалап, итеру мойынтірегінің тозуы немесе ақауын анықтайды, металлдың металлмен жанасуына дейін қорғаныс тоқтатуларын іске қосады. Дабыл орнату нүктелері API 670 нұсқауларына сәйкес, Ескерту 50% бос орыннан және Қауіп 75% деңгейінде белгіленеді.

Дифференциалды Кеңеюді Басқару: Қозғалыстағы және тұрақты компоненттер арасындағы термиялық кеңею айырмашылықтарын іске қосу және тоқтату циклдерінде бақылау. 3500/45 модулі машинаның қызуы немесе суытуы кезінде жеткілікті бос орындардың сақталуын қамтамасыз етіп, сүртілу мен пышақ ұштарының зақымдануын болдырмайды. Бұл қорғау кең термиялық диапазонда жұмыс істейтін жоғары температуралы турбомашиналар үшін өте маңызды.

Радиалды Орналасуды Қадағалау: Журнал мойынтіректеріндегі білік орталық сызығын бақылау, мойынтірек тозуы, негіздің шөгуі немесе туралану өзгерістерін анықтау үшін. Орналасудың біртіндеп ауытқуы діріл деңгейі тым жоғары болмай тұрып техникалық қызмет көрсетуді қажет ететін дамып келе жатқан мәселелерді көрсетеді.

Гидро Турбина Мониторингі: Гидроэлектр генераторларындағы бағыттау мойынтірек бос орындары мен ротор орналасуын бақылау. Модульдің төрт арнасы бірнеше мойынтірек орындарында толық орналасу көрінісін береді, ұзын білік аралықтары мен бірнеше қолдау нүктелері бар машиналар үшін маңызды.

⚙️ Жетілдірілген Модуль Ерекшеліктері

✓ Бапталатын Дабыл Логикасы: Әр арнаға тәуелсіз Ескерту және Қауіп деңгейлері
✓ Бос Қуат Кернеуін Мониторингі: Зонд орнатылуын және сенсордың жағдайын тексереді
✓ OK Статус Индикаторы: Өлшеу дұрыстығын және модуль жұмысын растайды
✓ Буферленген Шығулар: DCS/SCADA интеграциясы үшін 4-20мА сигналдары
✓ Modbus Қарым-қатынасы: Өндіріс желілеріне нақты уақыттағы деректер ағыны
✓ Алдыңғы Панель Дисплейі: Тірі орналасу мәндері мен дабыл күйі

💼 3500 Реттік Жүйеге Интеграция

3500/45 модулі Bently Nevada-ның 3500 реттік инфрақұрылымына мінсіз біріктіріліп, басқа реттік модульдермен ортақ қуат көздері, байланыс интерфейстері және конфигурация бағдарламалық қамтамасыз етуін пайдаланады. Бұл стандартталған архитектура жүйе жобасын жеңілдетеді, қосалқы бөлшектер қорын азайтады және әртүрлі мониторинг қолданбалары бойынша операторларды біркелкі оқытуды қамтамасыз етеді.

Конфигурация Bently Nevada-ның 3500 Реттік Конфигурация Бағдарламасы арқылы орындалады, инженерлерге дабыл деңгейлерін, масштабтау коэффициенттерін және шығу параметрлерін қолмен түзетусіз орнатуға мүмкіндік береді. Барлық баптаулар модуль жадында сақталады және құжаттау үшін жүктелуі немесе бірнеше орнатуларда қайталануы мүмкін.

🔧 Орнату және Іске Қосу

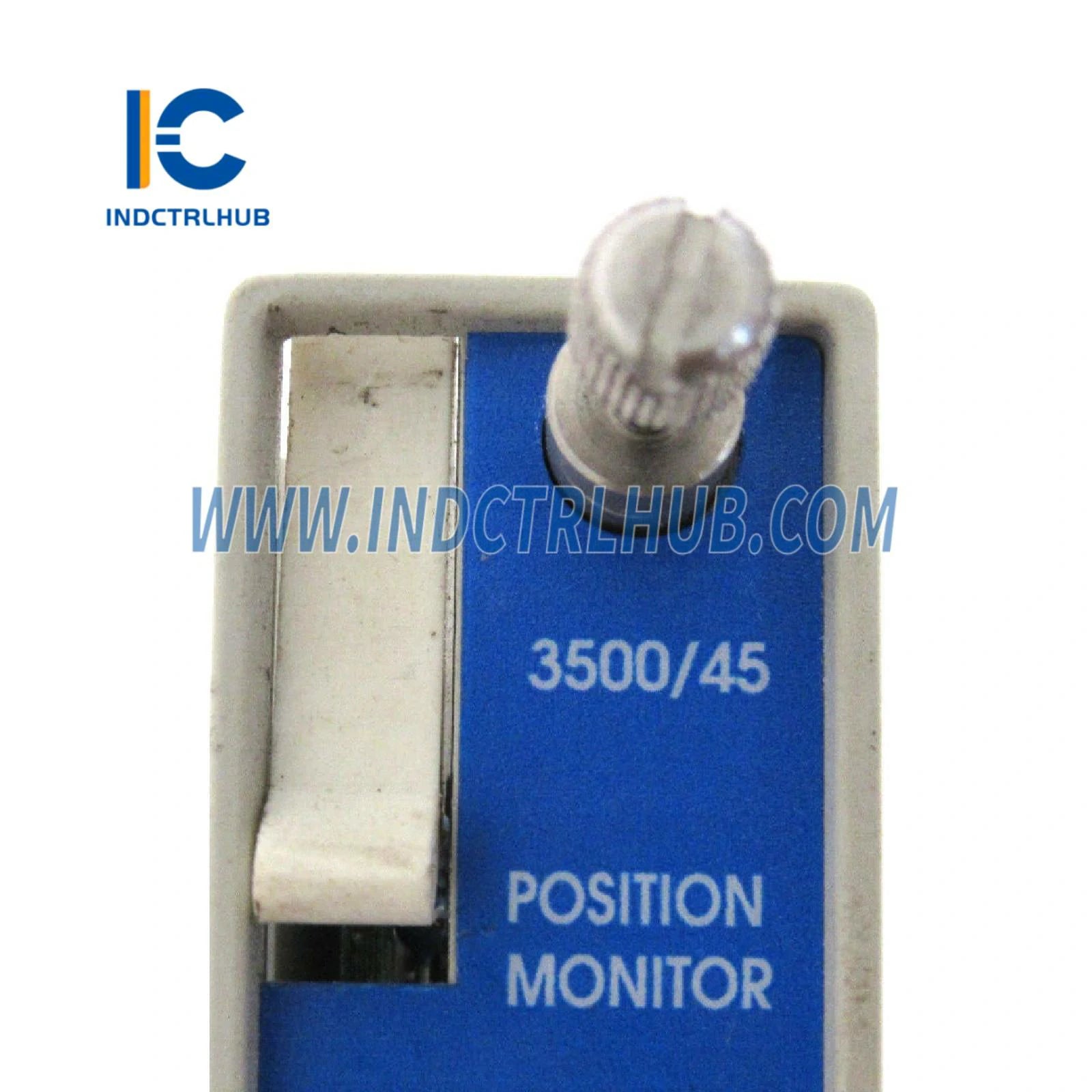

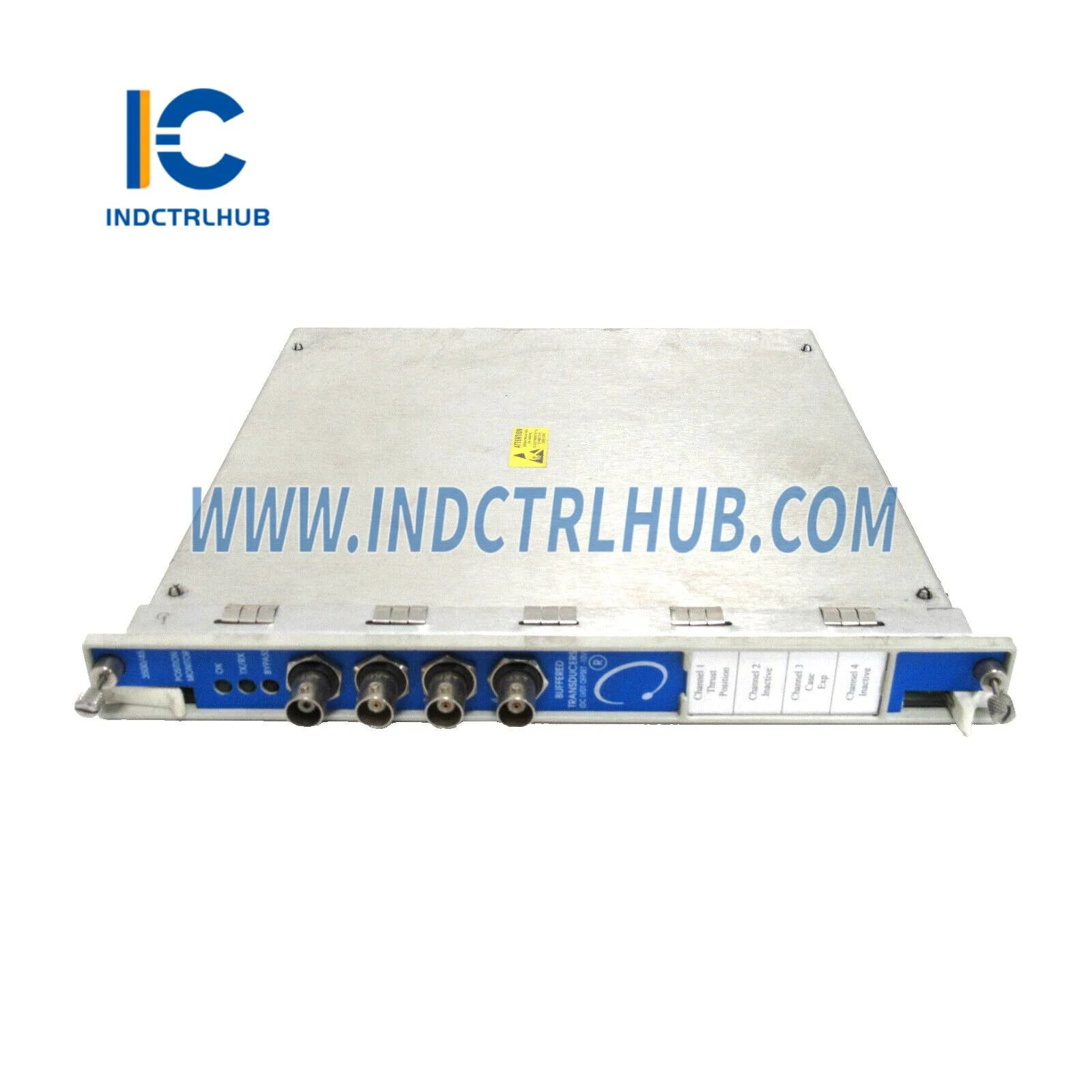

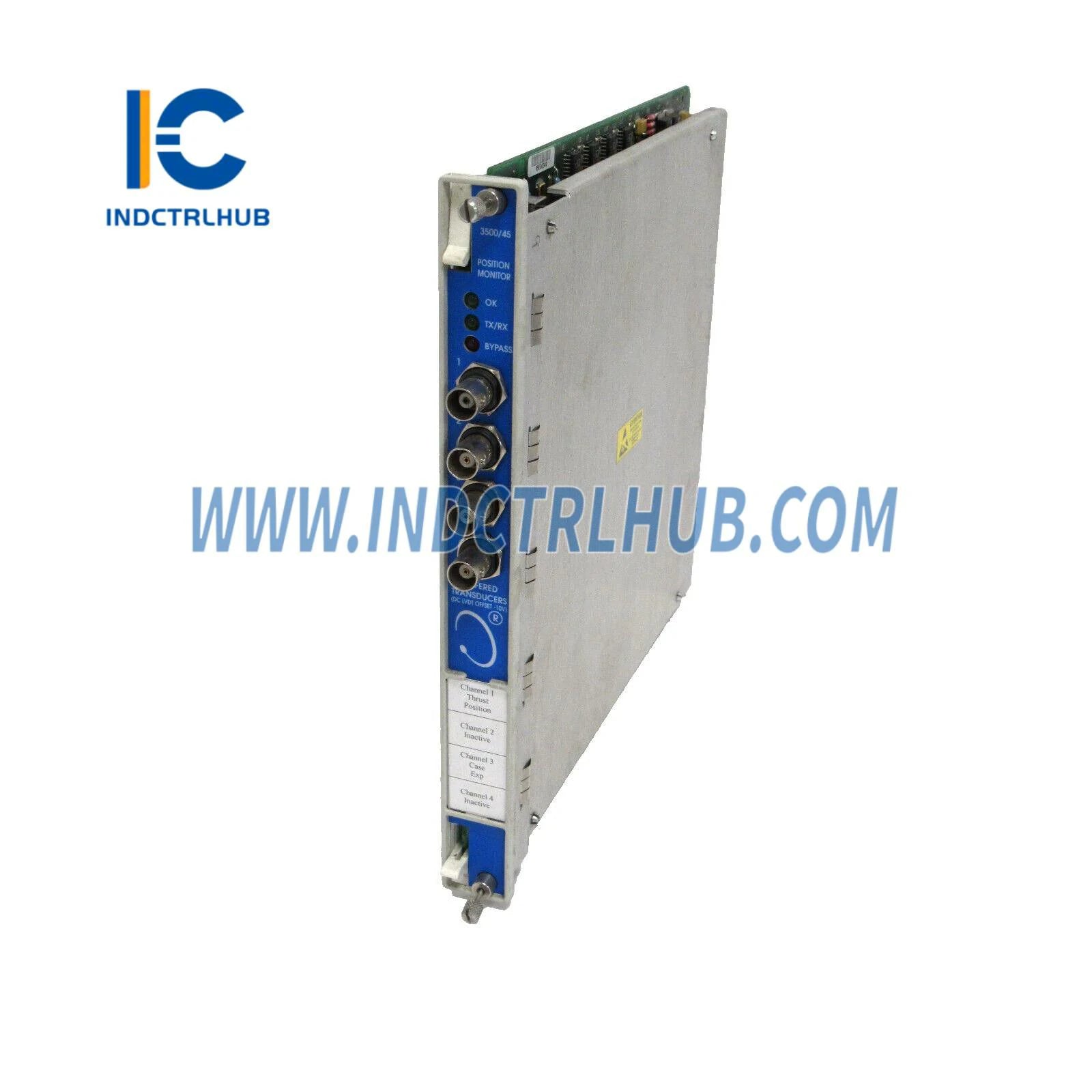

Бір ұяшықты дизайны 3500 реттік шасси кез келген бос орнына сай келеді. Алдыңғы панель коннекторлары алаңдағы проксимиторлардан жақындық зондтарының сигналдарын қабылдайды, төрт кіріс арнасының әрқайсысына анық таңбаланған. LED индикаторлары қуат, OK күйі және дабыл жағдайларын көрсетіп, іске қосу және жұмыс кезінде жылдам ақауларды анықтауға көмектеседі.

Модульдің ыстық ауыстыру мүмкіндігі (реттікке байланысты) бүкіл мониторинг жүйесін тоқтатпай-ақ ауыстыруға мүмкіндік береді — техникалық қызмет көрсету кезінде жұмыс істеп тұрған машиналардың қорғауын сақтауда маңызды. Жұмыс істемейтін модульді алып тастап, орнын жаңа модульге ауыстыру жеткілікті, ол автоматты түрде реттік жүйе модулінен конфигурацияны қабылдайды.

📦 Толық Құрам

Бір Bently Nevada 3500/45 140072-04 орналасу мониторинг модулі, алдыңғы панель коннектор жинағы, конфигурация нұсқаулығы, орнату нұсқаулығы және техникалық сипаттамалар парағы. Барлық 3500 реттік шасси және конфигурация бағдарламалық қамтамасыз ету нұсқаларымен үйлесімді.

Өнім жағдайы: Жаңа, зауыттық қаптамада, толық өндіруші кепілдігімен, жаһандық техникалық қолдау және Bently Nevada-ның қолданбалы инженерлік ресурстарына қолжетімділікпен.
