Product Description

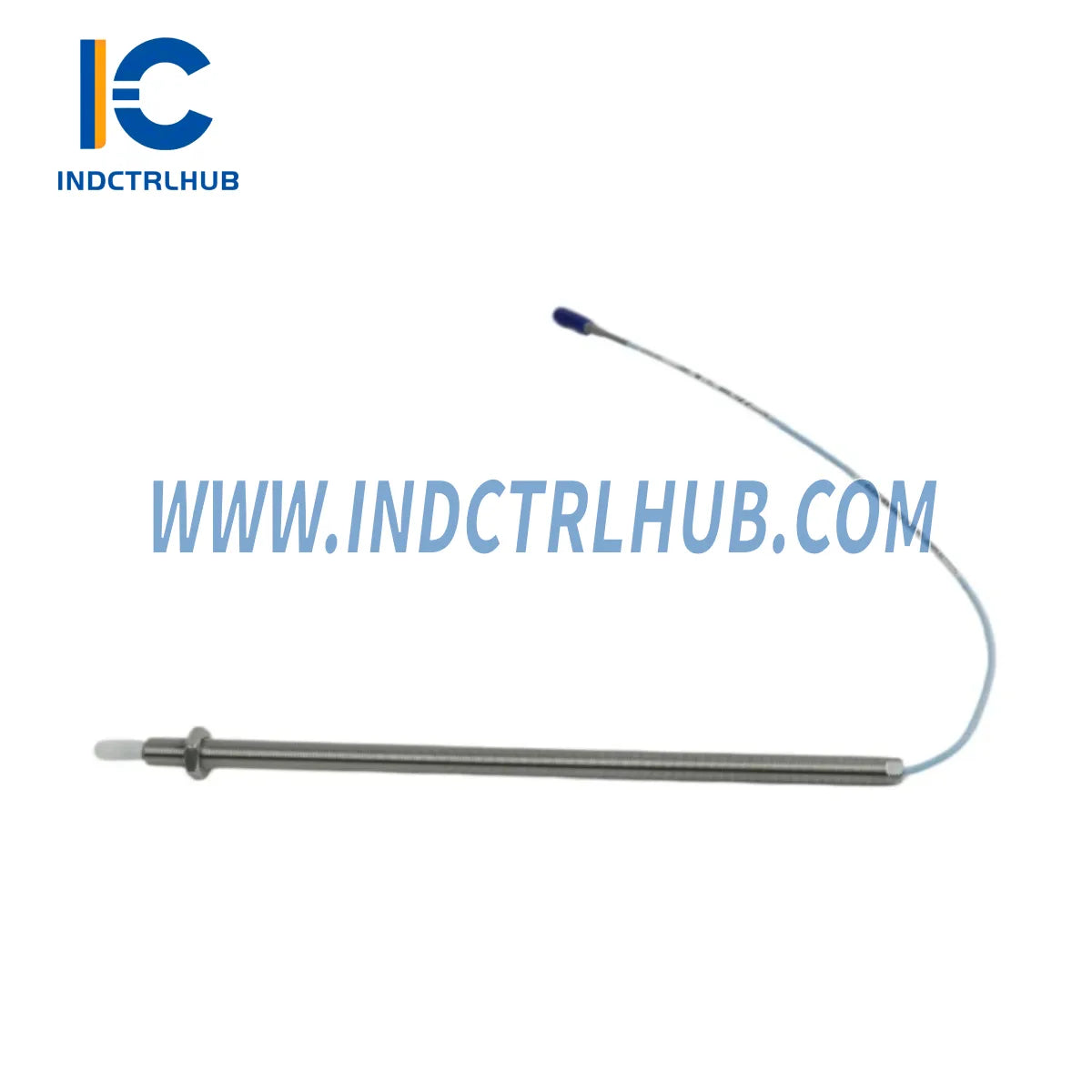

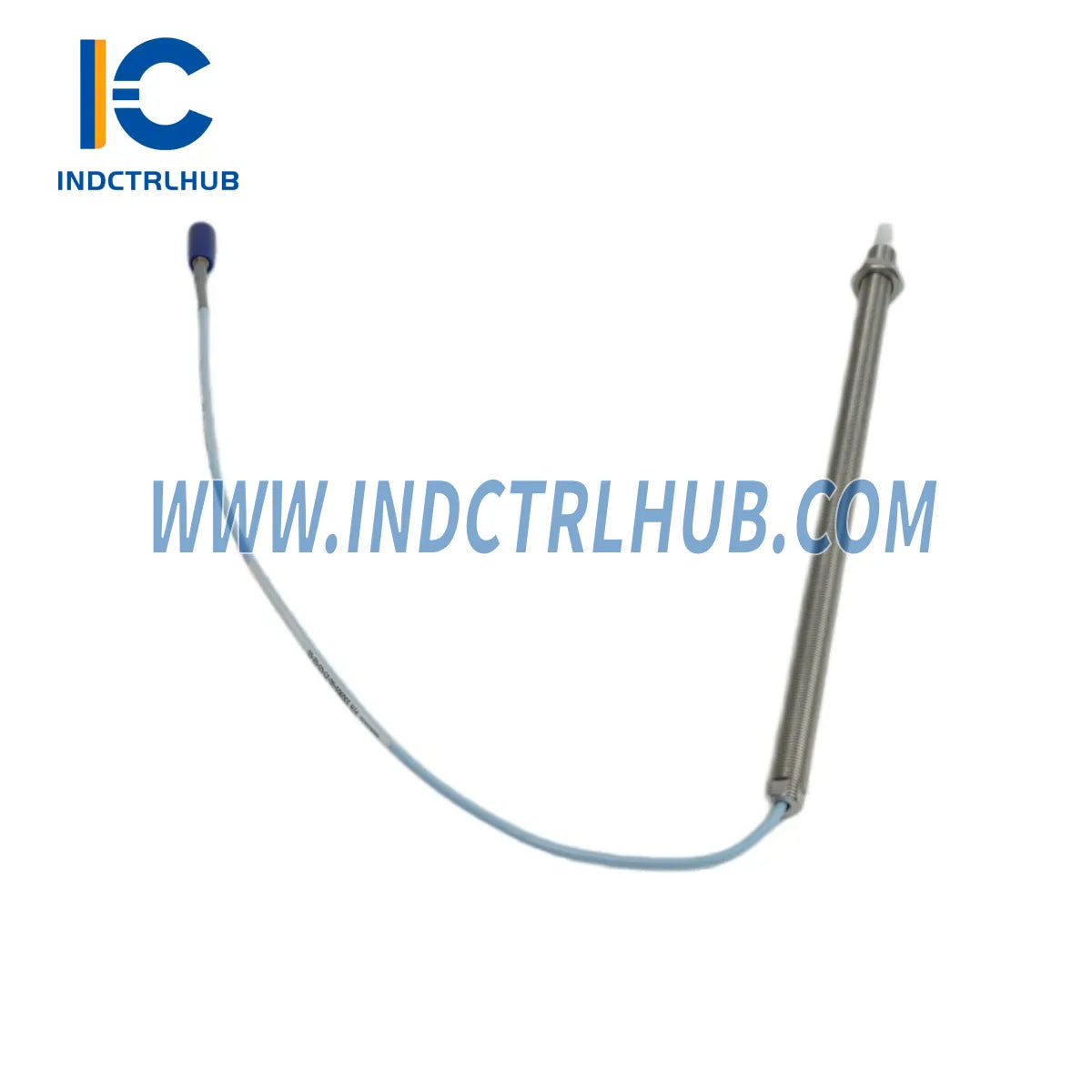

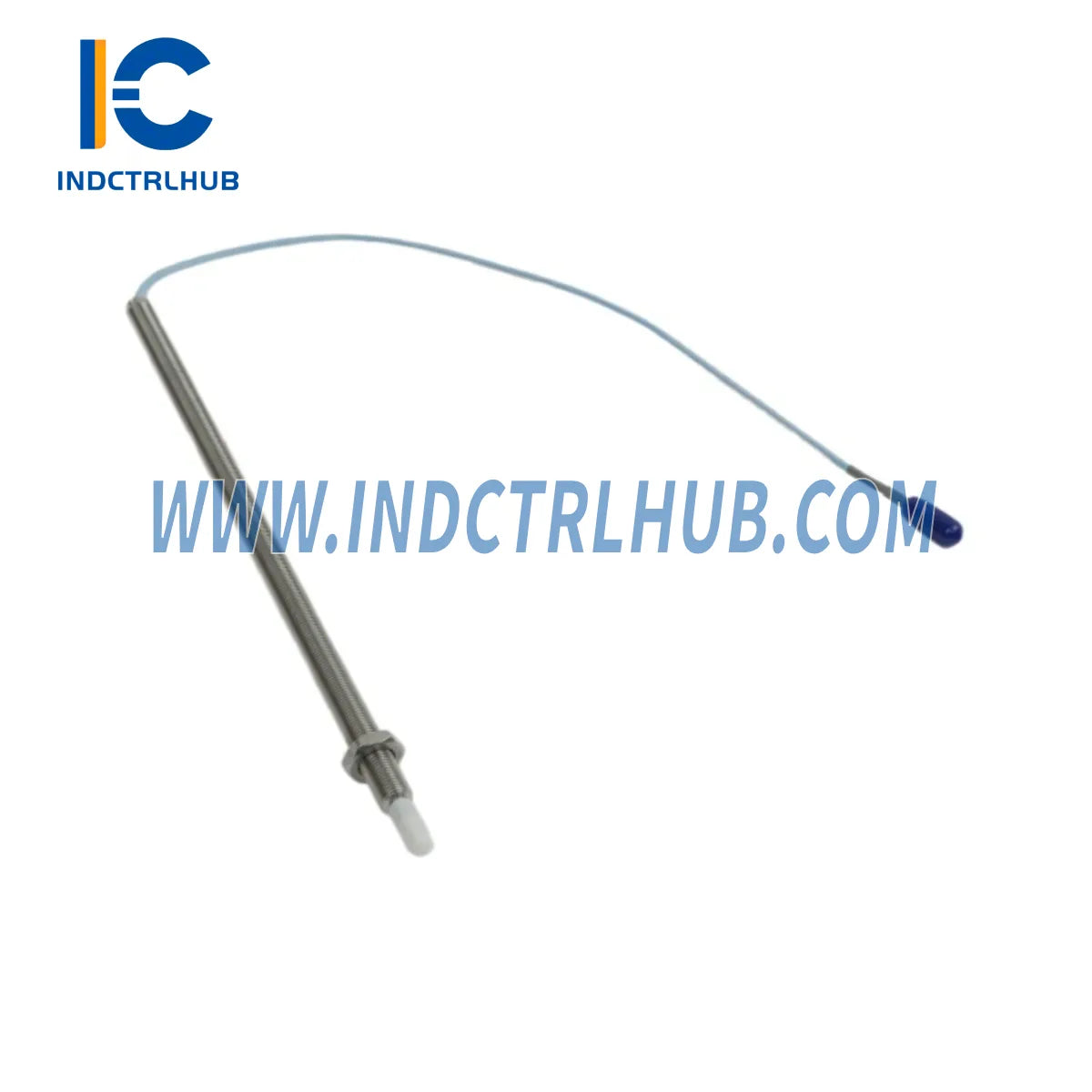

Bently Nevada 330905-00-25-05-02-CN Түпнұсқа Өнеркәсіптік Қосалқы Бөлшек (3300 NSv Сериясына Үйлесімді)
Bently Nevada 330905-00-25-05-02-CN — 3300 NSv Proximitor® жүйесіне арналған бастапқы деңгейдегі, метрлік форматтағы жақындық зонд, үздіксіз турбомашина қорғауда ең сенімді вихрлік токты сезу платформаларының бірі. Бұл зонд білік радиалды дірілі, осьтік позициясы және дифференциалды кеңеюін өлшеуге арналған, және бу турбиналары, газ компрессорлары, орталықтан тепкіш сорғылар және ірі электр қозғалтқыштары сияқты талапты айналмалы жабдық орталарында микроннан кіші дәлдікпен жұмыс істейді.
Үздіксіз жұмыс уақытына тәуелді нысандар сенсордың белгісіздігіне төтеп бере алмайды. 330905-00-25-05-02-CN осы тәуекелді жояды: оның CN-қосымшалы метрлік жіп (M10×1) және 5 мм ұш пен мақсат арасындағы саңылау спецификациясы бар, бұл бар 3300 NSv тіректеріне тікелей үйлесімділікті қамтамасыз етеді, төтенше ауыстыру кезінде қайта өңдеу шығындарын жояды. 12 Айлық Кепілдікпен қамтамасыз етілген бұл қосалқы бөлшек кез келген алдын алу діріл мониторингі қызметінің негізі болып табылады.
Маңызды техникалық сипаттамалар
| Параметр | Техникалық сипаттама |
|---|---|
| Бөлім нөмірі | 330905-00-25-05-02-CN |
| Серия | Bently Nevada 3300 NSv |
| Зонд түрі | Эдди-ток проксимити зонд |
| Жіп (метрлік) | M10 × 1 |
| Кабель ұзындығы | 5 м (біріктірілген) |
| Номиналды Саңылау Кернеуі | −0 ВТК (1.27 мм / 50 мил аралықта) |
| Масштаб коэффициенті | 7.87 В/мм (200 мВ/мил) |
| Сызықтық диапазон | 0.25 — 2.29 мм (10 — 90 мил) |
| Жиілікке жауап беру | Тұрақты ток — 10 000 Гц |
| Жұмыс температурасы | −5 °C-тан +177 °C-қа дейін |
| Нысаналы материал | AISI 4140 болаты (стандарт) |
| Коннектор | Ішкі коаксиалды, брондалған кабель |
| Кепілдік | Жеткізу күнінен бастап 12 ай |
Алдын алу техникалық қызмет көрсету стратегиясы
Жақындық зондын ауыстыру ешқашан жеке оқиға емес — бұл бүкіл өлшеу тізбегін аудиттеу мүмкіндігі. 330905-00-25-05-02-CN орнату кезінде біздің алаң инженерлері ақаулардың таралуын болдырмау үшін келесі параллель тексеру протоколын үнемі ұсынады:
- Кері орнатылған зондты аудит: Егер сіздің машина тізбегіңізде кері орнатылған позициялар болса, Bently Nevada 330907 3300 NSv кері орнатылған зондты ұшының эрозиясы немесе жіптің зақымдануы үшін тексеріңіз — тозған кері орнатылған зонд нақты білік қозғалысын жасыратын жалған осьтік көрсеткіштер бере алады.
- Қосалқы Зондты Тексеру: X-Y радиалды діріл жұптары үшін қосалқы зондты тексеріңіз. Дифференциалды кеңею конфигурациялары үшін Bently Nevada 330906-02-12-05-02-00 3300 NSv Кері Орнатылатын Проксимити Зонд ұсынылады.
- Proximitor Монитор Денсаулығын Тексеру: Bently Nevada 3500/40M Proximitor Мониторының калибрленгенін растаңыз. Калибрден ауытқып кеткен монитор жаңа зондтың да өлшеу нәтижелерін жарамсыз етеді.
- Діріл I/O модулін тексеру: Bently Nevada 3500/44M Aero GT діріл I/O модулін артқы панель коннекторларындағы коррозияға тексеріңіз — бұл жоғары ылғалдылықтағы турбина залдарында жиі кездесетін ақау нүктесі.
- Реле шығысын тексеру: Bently Nevada 3500/33 16-арналы реле модуліндегі барлық дабыл және тоқтату реле шығыстарын сынап, зонд ауыстырылғаннан кейін діріл тоқтату сигналдарының дұрыс іске қосылатынын растаңыз.
- Жылдамдықтан асып кетуден қорғауды растау: Бір уақытта Bently Nevada 3500/54M жылдамдықтан асып кетуді анықтау модулін тексеріңіз — жылдамдықтан асып кету және жоғары діріл оқиғалары жиі бірге іске қосылады, ал діріл кезінде жылдамдықтан асып кету модулінің істен шығуы апатты қауіп төндіреді.
- Қатынас шлюзі тұтастығы: Bently Nevada 3500/92 Қатынас шлюзі діріл деректерін DCS немесе SCADA жүйесіне дұрыс жіберіп жатқанын тексеріңіз — зондты ауыстыру кезінде деректердің жоғалуы жиі байқалмай қалады.
- Температура арнасының өзара тексеруі: Bently Nevada 3500/61 Температура Мониторы арқылы мойынтірек температурасының үрдістерін діріл базалық деңгейлерімен салыстырыңыз, түпкі себептің механикалық екенін, термиялық емес екенін растау үшін.
Стратегиялық ауыстыру шешімдері
330905-00-25-05-02-CN — 1990-2000 жылдары орнатылған ескі Bently Nevada 7200 сериясы мен ерте 3300 сериялы зондтардың метрлік жіппен ауыстырушысы. Оның NSv (контактісіз діріл) архитектурасы Proximitor® модулін ауыстыруды қажет етпей, тікелей функционалдық алмастыру жолын ұсынады, егер бар кеңейту кабелі мен Proximitor® де 3300 NSv деңгейінде болса.
Империал жіпті зонд орнатуларынан метрлік CN-қосымшалы нұсқаға өтетін кәсіпорындар үшін жіп адаптерлерінің қажеті жойылады — бұл ескі орнатулардағы микродіріл мен жалған өлшеулердің жиі себебі. Флотты жаңарту жоспарын жасағанда, осы зондты Bently Nevada 3500/22-01-01-01 TDI модулімен жұптастырыңыз, ол іске қосу кезінде Транзиенттік Деректер Интерфейсін жазып, болашақ техникалық қызмет көрсету үшін құжатталған діріл базасын қамтамасыз етеді.
Цилиндр қысымын бақылау қажет болатын қайталама компрессор қолданбалары үшін Bently Nevada 3500/77M Цилиндр Қысымы I/O Модулі 3500 тірегіне мінсіз бірігіп, бірыңғай бақылау шешімін ұсынады.
Қолдау Жиі Қойылатын Сұрақтар — Қосалқы Бөлшектердің Өмірлік Циклі және 12 Айлық Кепілдік
Q1: 330905-00-25-05-02-CN үшін 12 айлық кепілдік нені қамтиды?
Кепілдік өндірістік ақауларды, мерзімінен бұрын электрлік істен шығуды және жарияланған масштаб коэффициенті шегінен тыс калибрлеу ауытқуын қамтиды. Қате орнатудан немесе химиялық әсерден болған физикалық зақымдар қамтылмайды. Кепілдік талаптары 5 жұмыс күні ішінде өңделеді, маңызды қолданбалар үшін алдын ала ауыстыру қолжетімді.
Q2: Зондтың шынайы Bently Nevada екенін және жалған емес екенін қалай тексеруге болады?
Түпнұсқа 330905-00-25-05-02-CN зондтарында зонд корпусында лазерлік гравировкамен жасалған бөлшек нөмірі және кабель қаптамасында ізделетін партия коды бар. Біз тек зауыттан алынған немесе уәкілетті дистрибьютордан алынған қорларды ұсынамыз — тапсырысыңызбен сәйкестік сертификатын (CoC) сұраңыз.
Q3: Бұл жақындық зондтың күтілетін қызмет мерзімі қанша?
Қалыпты жұмыс жағдайларында (температура 150 °C төмен, химиялық әсер жоқ) 330905-00-25-05-02-CN жобалық қызмет мерзімі 10 жылдан асады. Жоғары температуралы немесе химиялық агрессивті ортадағы зондтар жыл сайын тексеріліп, алдын алу техникалық қызмет бағдарламасының бөлігі ретінде 5 жыл сайын ауыстырылуы тиіс.
Q4: Бұл зондты Bently Nevada Proximitor® емес мониторлармен қолдануға бола ма?
330905-00-25-05-02-CN Bently Nevada 3300 NSv Proximitor® жүйесіне оңтайландырылған. Үшінші тарап мониторларымен қолдану кезінде масштаб коэффициенті, саңылау кернеуі және жиілік жауаптылығының үйлесімділігі тексерілуі керек. Industrial Control Hub техникалық командасы үйлесімділікті бағалауда көмектесе алады.
Q5: Бұл қосалқы бөлшектің жеткізу уақыты қанша?
Стандартты қордағы тапсырыстар 3 жұмыс күні ішінде жіберіледі. Шұғыл зауыттық тоқтатулар үшін жедел жеткізу қолжетімді. Қоймадағы нақты жағдайды растау және төтенше тапсырыстарды орындау мүмкіндіктері үшін біздің командаға хабарласыңыз.
Q6: Сіз орнату қолдауын немесе іске қосу құжаттамасын ұсынасыз ба?
Иә. Әрбір тапсырыс Bently Nevada 3300 NSv орнату нұсқаулығы мен саңылау орнату процедурасына қолжетімділікті қамтиды. 500 АҚШ долларынан асатын тапсырыстар үшін бейнеқоңырау арқылы қашықтан іске қосу қолдауы қосымша ақысыз қолжетімді.
