Product Description

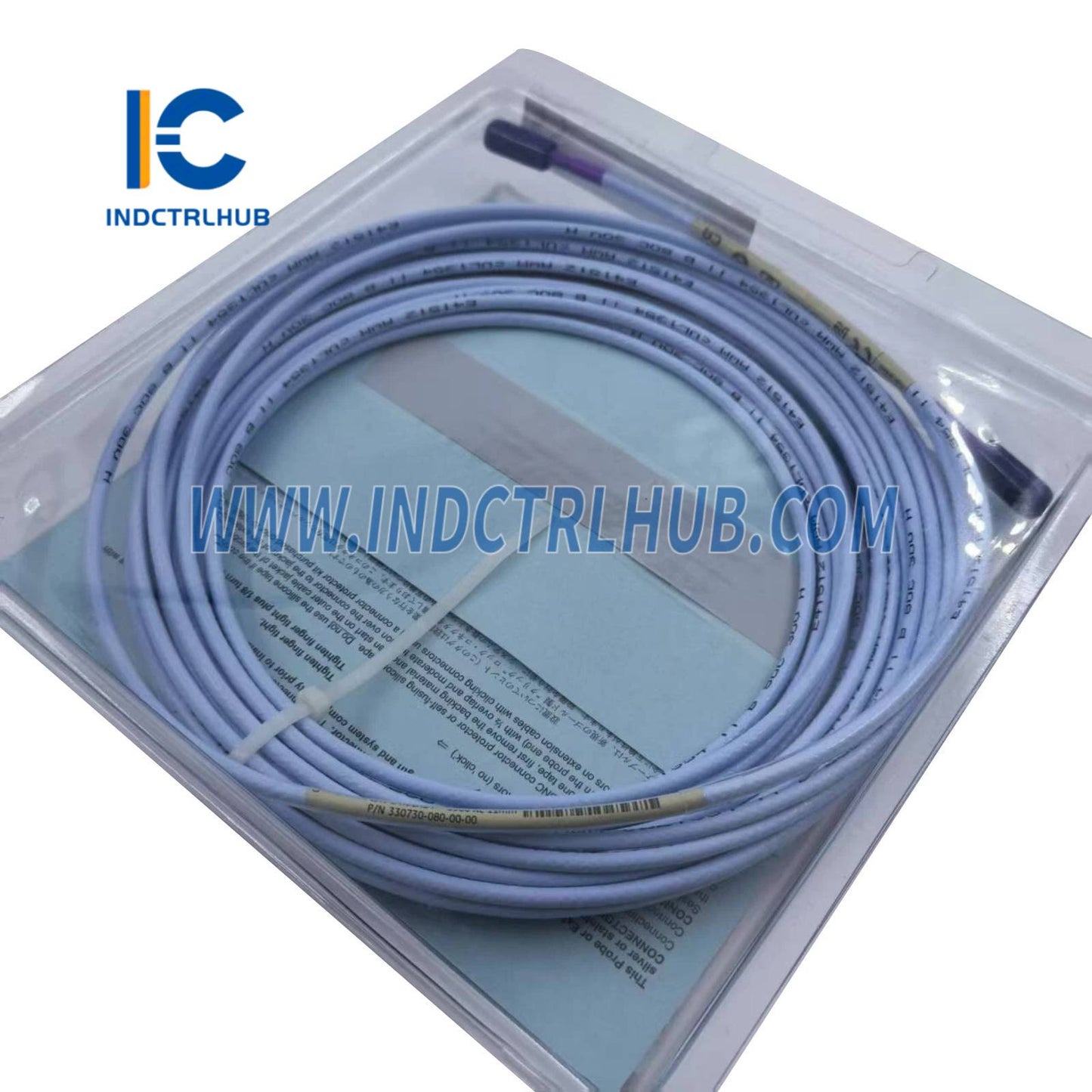

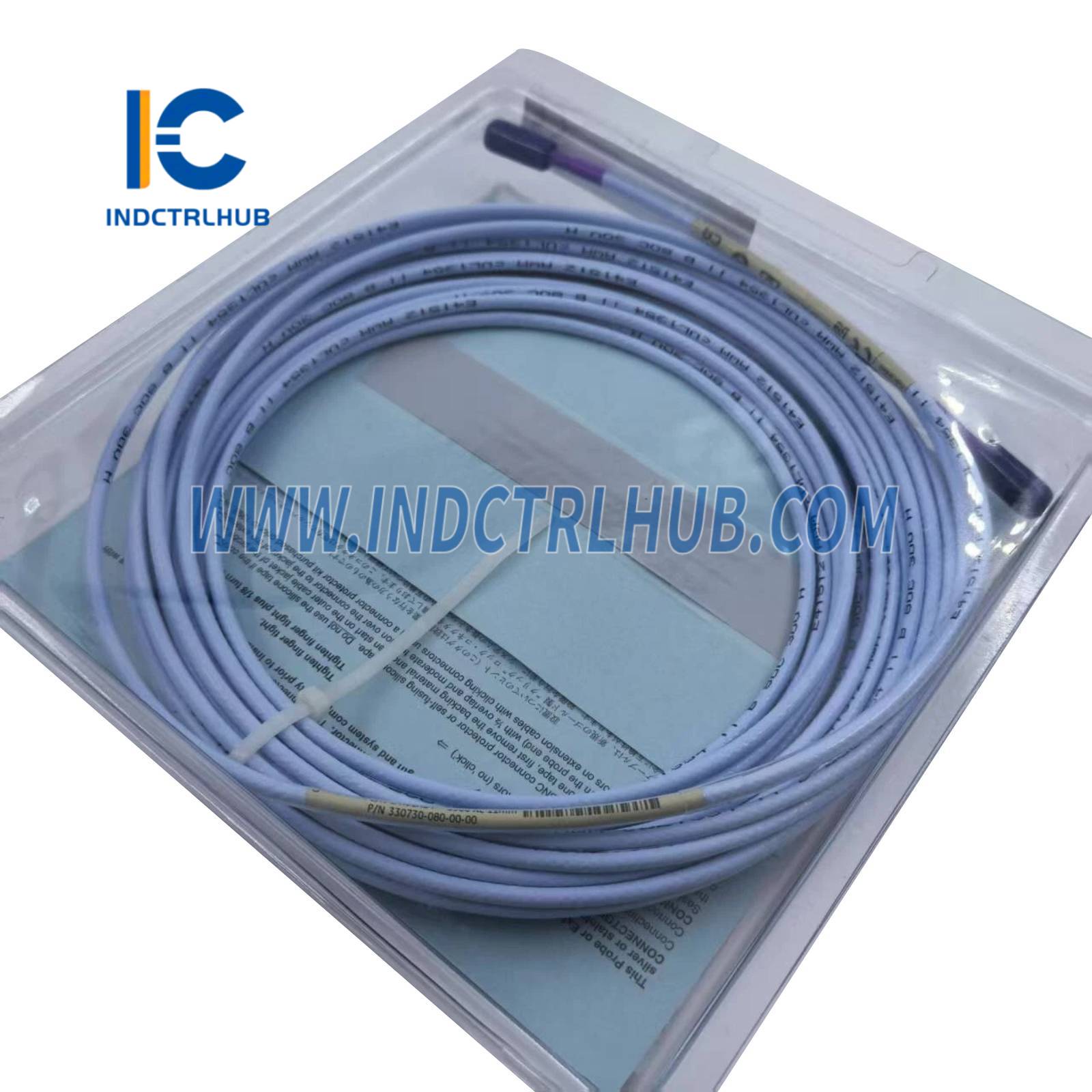

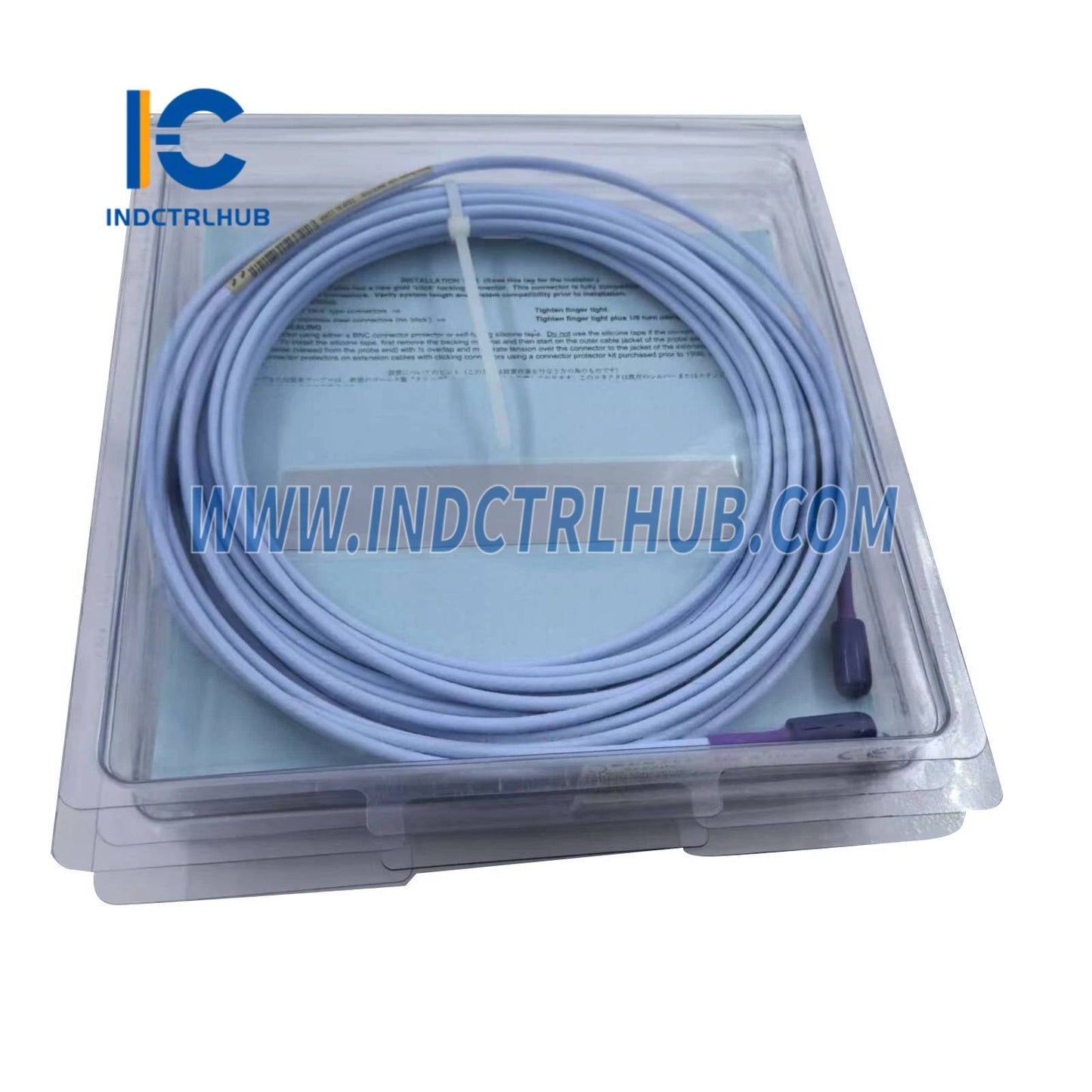

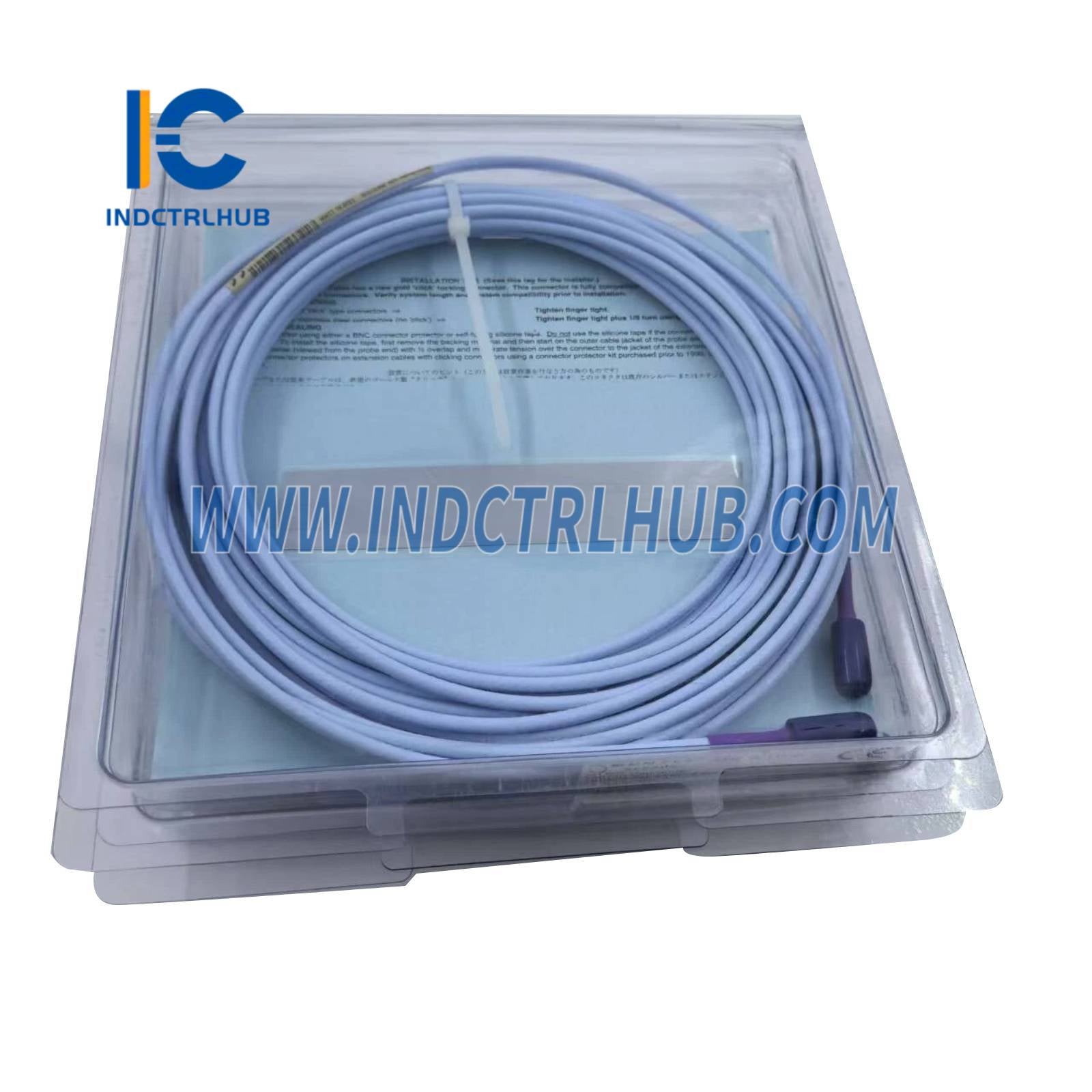

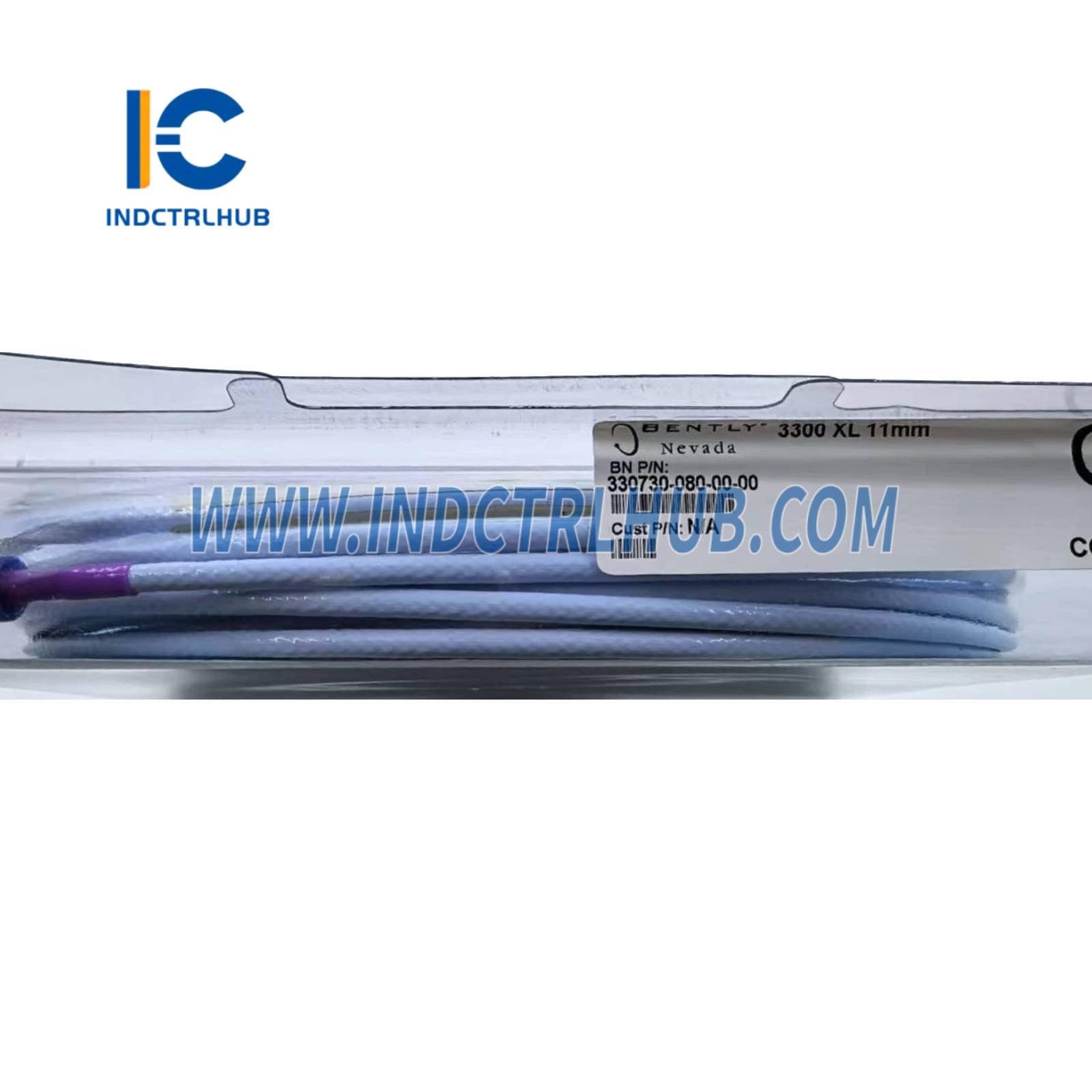

Bently Nevada 330730-080-00-00 Қашықтықты анықтау зондын ұзарту кабелі
Bently Nevada қашықтықты анықтау зонд жүйелері үшін арнайы жасалған премиум 8 метрлік ұзарту кабелі. 330730-080-00-00 ұзақ қашықтықта сигнал тұтастығын сақтап, үлкен жабдықтарда сенсорларды икемді орналастыруға мүмкіндік береді және өлшеу дәлдігін қамтамасыз етеді.
🔌 Кабель сипаттамалары
Бөлім нөмірі: 330730-080-00-00
Кабель түрі: Қашықтықты анықтау зондын ұзарту кабелі
Сериясы: 330700 Кабель жүйесі
Кабель ұзындығы: 8 метр (26.2 фут)
Құрылымы: Төмен шуылы бар коаксиалды дизайн
Өткізгіш материалы: Қапталған мыс ядро
Қорғаныс: 95% қамтылған өрілген қорғаныс
Жакет материалы: Өртке төзімді PVC немесе TPE
Коннектор түрі: BNC немесе Bently Nevada-ның патенттелген коннекторлары
Температуралық диапазон: -40°C-тан +85°C-қа дейін
Иілу радиусы: Кабель диаметрінің кемінде 10 есе
Импеданс: Зонд жүйесіне сәйкес (әдетте 50Ω)
Сәйкестік: API 670, UL, CE, RoHS
🎯 Неліктен кабель ұзындығы маңызды
Қашықтықты анықтау жүйелерінде кабель ұзындығы сигнал сапасына және жүйенің калибрленуіне тікелей әсер етеді. 330730-080-00-00 кабелінің 8 метрлік ұзындығы орнату икемділігі мен сигналдың тазалығын оңтайлы үйлестіреді — сенсорлардан бақылау бөлмесіне дейінгі кабельдерді өткізуге жеткілікті ұзын, бірақ жоғары жиілікті жауапты төмендететін сыйымдылық әсерін азайту үшін жеткілікті қысқа.
Әр кабель дәл электрлік сипаттамаларға сай өндіріліп, толық зонд-кабель-проксимитор жүйесінің бөлігі ретінде сынақтан өтеді. Бұл өлшеу тізбегінің зауыттық калибрленуін сақтап, API 670 сызықтылық талаптарына толық жұмыс диапазонында сай болуын қамтамасыз етеді.
🏗️ Орнату жағдайлары
Үлкен турбиналар орнату: Қозғалтқышқа орнатылған қашықтықты анықтау зондтарынан кабельдерді кабель сөрелері мен құбыр жүйелері арқылы 6-8 метр қашықтықтағы орталықтандырылған бақылау панельдеріне жеткізу. 8 метрлік ұзындық турбиналар мен бақылау бөлмесі арасындағы типтік қашықтыққа сай келеді және кабельді жалғауды қажет етпейді.
Компрессорды бақылау жүйелері: Компрессор корпустарына орнатылған зондтарды көрші электр бөлмелеріндегі сөреге орнатылған бақылау жабдығына қосу. Ұзартылған ұзындық жоғары температуралы аймақтар мен айналмалы жабдықтардың қауіпті жерлерінен аулақ таза кабель өткізуге мүмкіндік береді.
Қайта жабдықтау қолданбалары: Бақылау жабдығын қайта орналастыру немесе бақылау бөлмесінің орналасуын өзгерткенде қысқа кабельдерді ауыстыру. 8 метрлік ұзындық панельдерді қайта орналастыруға икемділік береді және зонд орнатуларын бұзбайды.
⚙️ Техникалық көрсеткіштер
✓ Сигнал тұтастығы: Төмен сыйымдылық дизайны 10 кГц дейінгі жоғары жиілікті жауапты сақтайды
✓ Шу басу: Өрілген қорғаныс жақын жабдықтардан электромагниттік кедергіні басады
✓ Механикалық беріктік: Тозуға төзімді жакет өндірістік ортаға төтеп береді
✓ Термиялық тұрақтылық: Кең температуралық диапазонда электрлік қасиеттерін сақтайды
✓ Зауыттық калибрленген: Жүйеге интеграциялау үшін калибрлеу деректерімен бірге жеткізіледі
💼 Жүйемен үйлесімділік
330730-080-00-00 кабелі Bently Nevada-ның толық қашықтықты анықтау өлшеу экожүйесімен мінсіз үйлеседі. 330100 сериясының барлық 8 мм қашықтықты анықтау зондтарымен және 3300 және 3500 серия платформаларының проксимитор модульдерімен үйлесімді.
Тапсырыс бергенде, жалпы кабель ұзындығы (зондтың ішкі кабелі + ұзарту кабелі) жүйеңіздің калибрлеу талаптарына сай екеніне көз жеткізіңіз. Bently Nevada нақты зонд-кабель-проксимитор комбинациялары үшін өлшеу дәлдігін және API 670 сәйкестігін сақтау мақсатында калибрлеу деректерін ұсынады.
🔧 Орнатудың үздік тәжірибелері
Кабельдерді қуат өткізгіштерінен және жоғары токты жабдықтардан алыс өткізіңіз, электромагниттік кедергіні азайту үшін. Өткізгіштің зақымдануы мен қорғаныстың бұзылуын болдырмау үшін минималды иілу радиусын сақтаңыз. Кабельдерді діріл немесе термиялық кеңеюден механикалық кернеуді болдырмау үшін тиісті кабель басқару жабдықтарымен тұрақты аралықтарда бекітіңіз.
Жүйені іске қосар алдында кабель қосылыстарының таза және мықты екеніне көз жеткізіңіз. Ластану немесе бос қосылыстар өлшеу қателіктерін тудырып, жабдықты қорғау жүйесінің сенімділігін төмендетуі мүмкін. Орнатудан кейін жүйенің дұрыс жұмысын растау үшін калибрленген саңылау кернеуін өлшеуді қолданыңыз.
📦 Өнім пакеті
Бір Bently Nevada 330730-080-00-00 ұзарту кабелі (8 метр), коннектор жабдықтары, кабельді анықтау жапсырмалары, орнату нұсқаулығы және ізденімділік құжаттамасымен калибрлеу деректері.
Өнім жағдайы: Жаңа, зауыттық қаптамада, толық өндіруші кепілдігі және техникалық қолдауымен.
