Product Description
Өнімге шолу
| Өріс | Толығырақ |
|---|---|
| Өндіруші | Bently Nevada, Baker Hughes компаниясының бизнесі |
| Бөлшек Нөмірі | 1900/65A-A00-B01-C01-D01-E01 |
| Өнім түрі | Жалпы Мақсаттағы Құрылғы Мониторы |
| Функция | Жалпы мақсаттағы машиналарға үздіксіз бақылау және қорғау |
| Қатысты құжат | 173401 Rev. AB (1900/65A General Purpose Equipment Monitor Datasheet) |
Баптау опциялары
| Нұсқа | Таңдау |
|---|---|
| Қуат опциясы (A) | 00: 18-ден 36 В тұрақты ток |
| Көрсету опциясы (B) | 01: Қосылған дисплей (кабелі жоқ) |
| Орнату опциясы (C) | 01: DIN рельсіне орнату |
| Рұқсаттар опциясы (D) | 01: Көптеген бекітулер (CSA/NRTL/C, ATEX/IECEx) |
| Қатынас опциясы (E) | 01: Modbus байланысы |
Физикалық сипаттамалар
| Ерекшелік | Техникалық сипаттама |
|---|---|

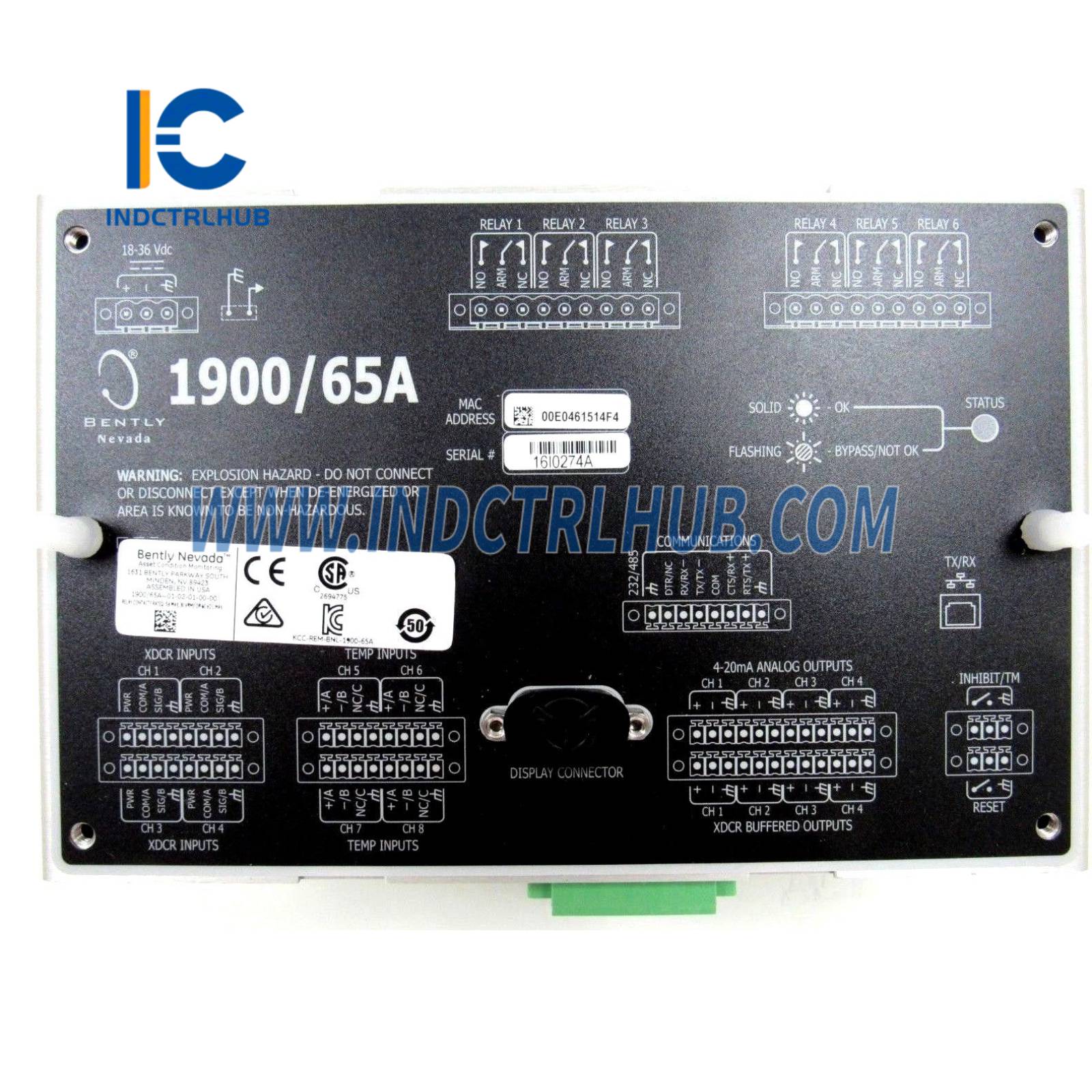

| Монитор Модулі | - Өлшемдері: 196.9 × 149.4 × 74.4 мм (7.75 × 5.88 × 2.93 дюйм) - Салмақ: 0.77 кг (1.70 фунт) |

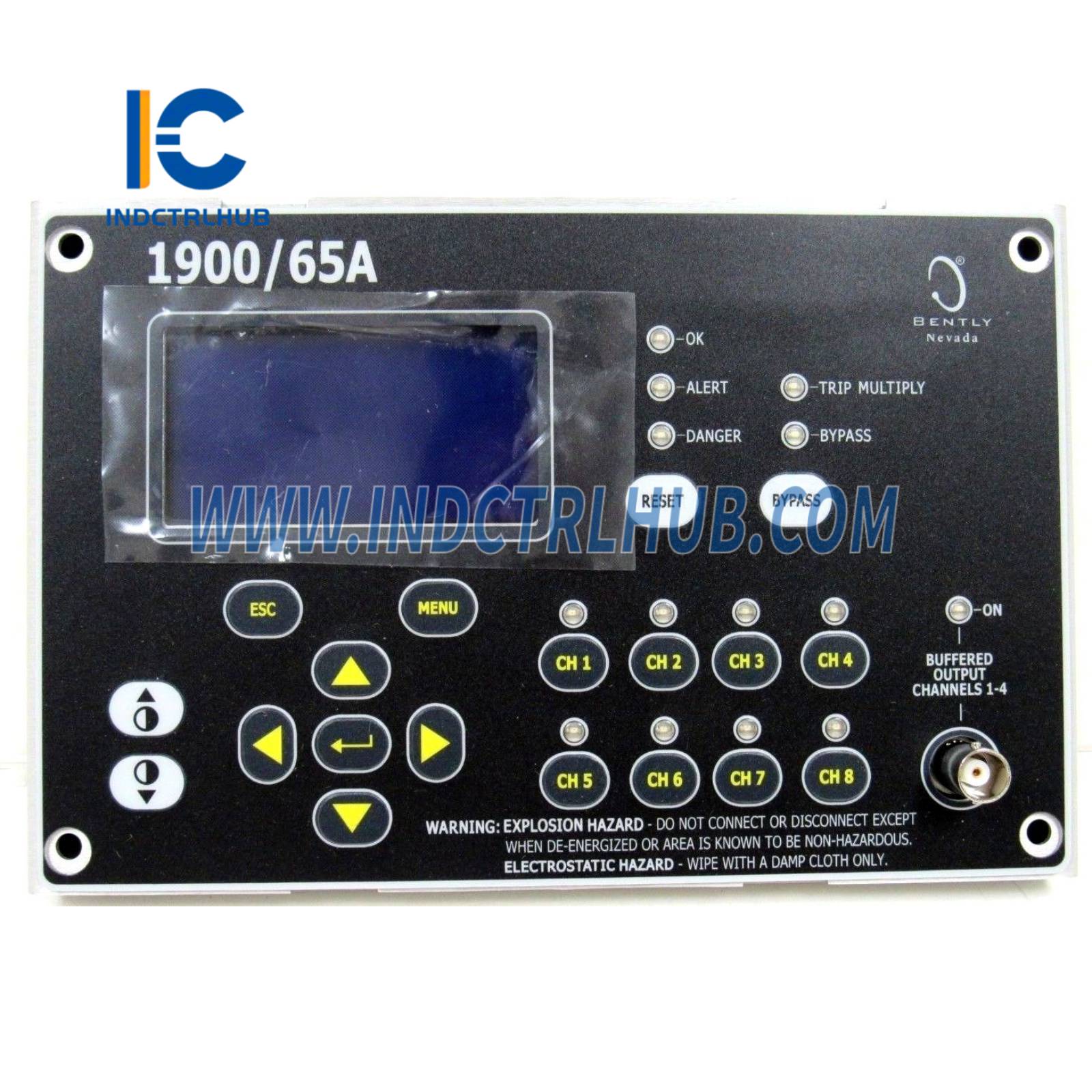

| Дисплей модулі | - Өлшемдері: 196.9 × 149.4 × 32.8 мм (7.75 × 5.88 × 1.29 дюйм) - Салмақ: 0.40 кг (0.89 фунт) - LCD: 68.6 × 35.6 мм (2.7 × 1.4 дюйм) - LED индикаторлар: OK, Alert, Danger, Bypass, Trip Multiply, Channel |
| Орнату | DIN рельсі (35 мм) |
Қуат талаптары
| Ерекшелік | Техникалық сипаттама |
|---|---|
| Кіріс кернеуі | 18–36 Vdc |
| Жұмыс Токы | 0.35 A типтік, 1.0 A максимум |
| Жұмыс Қуаты | 8.5 Вт типтік, 14 Вт максимум |
Қоршаған орта сипаттамалары
| Параметр | Техникалық сипаттама |
|---|---|
| Жұмыс температурасы | -20-дан 70°C-қа дейін (-4-тен 158°F-қа дейін) |
| Сақтау температурасы | -30-дан 90°C-қа дейін (-22-ден 194°F-қа дейін) |
| Ылғалдылық | 95% конденсациясыз (жұмыс/сақтау) |
Қарым-қатынас
| Ерекшелік | Техникалық сипаттама |
|---|---|
| Modbus Gateway | - Modbus клиенттеріне (DCS, SCADA, PLC, System 1) статикалық айнымалыларды, күйді, оқиғалар тізімін, уақыт/күнді қамтамасыз етеді - Ethernet және RS232/485 сериялы портты қолдайды - Уақыт/күн үшін ішкі санауыш және клиент/мастер уақыт сілтемесі |
| Баптау | - Ethernet арқылы 1900 Конфигурация Бағдарламасы арқылы - Өшпейтін жадта сақталған - Офлайн конфигурацияны, микробағдарламаны жаңартуды, диагностика жүргізуді қолдайды |
Қолдау көрсетілетін датчиктер
| Арна түрі | Bently Nevada датчигі |
|---|---|
| Үдеу/Қайталанатын үдеу | 330400, 330425 Акселерометрлер |
| Жылдамдық/Қайталанатын жылдамдық | 190501, 330500, 330525, 330750 Velomitors |
| Радиалды діріл/Итеру/Жылдамдық | 3300 5/8 мм, 3300 XL 8/11 мм, 3300 XL NSv, 7200 5/8/11/14 мм Proximitor жүйелері |
| Орналасуы | 3300 5/8 мм, 3300 XL 8/11/25/50 мм, 3300 XL NSv, 7200 5/8/11/14 мм Proximitor жүйелері |
Тапсырыс туралы ақпарат
| Өріс | Толығырақ |
|---|---|
| Бөлшек Нөмірі | 1900/65A-00-01-01-01-01 (18–36 Vdc, қосылған дисплей, DIN рельсі, бірнеше бекітулер, Modbus) |

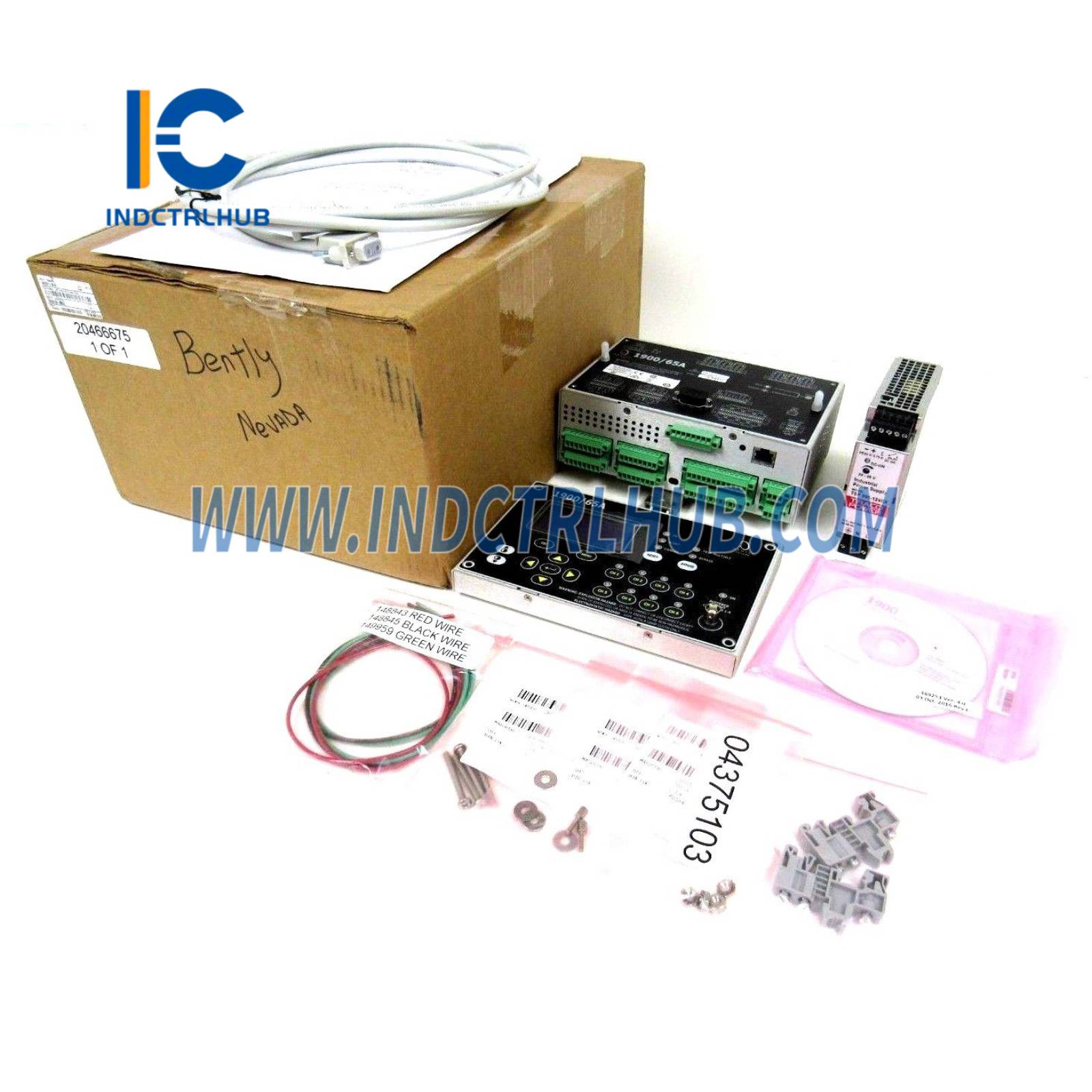

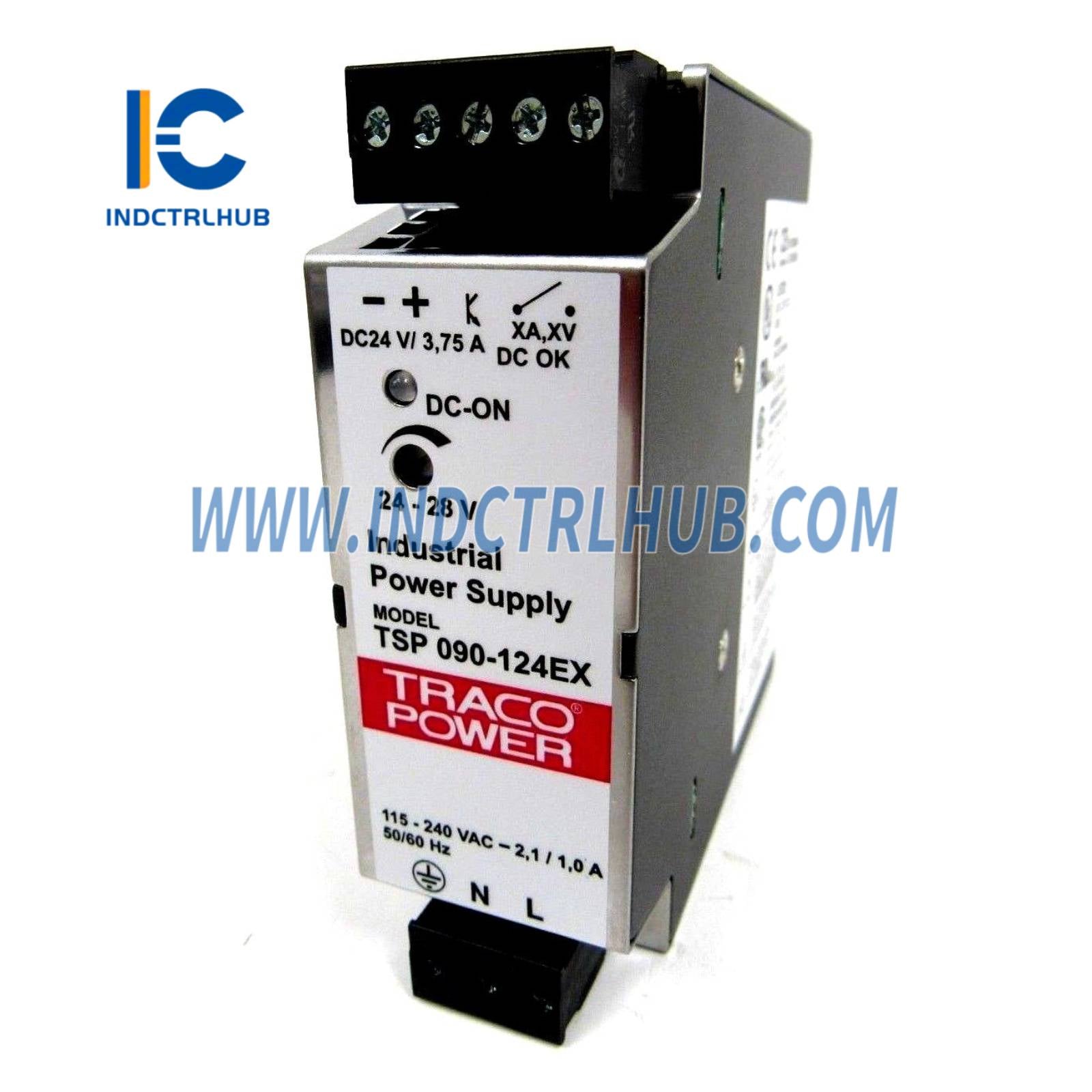

| Аксессуарлар | - 167699-02: Дисплей модулі - 173400: Пайдаланушы нұсқаулығы - 172250: Modbus шлюзі пайдаланушы нұсқаулығы - 173089: Өріс сым сызбалары - 02200794: Қуат көзі (110/220 Vac-тен 24 Vdc-ке) - 02200121: DIN рельсінің соңғы тірегі - 168374: DIN рельсіне орнату қысқышы - 168495: Қабырғаға орнату тақтасы - 168547-0010-01-01: 3 м ПВХ кабелі (жинақталған) |
| Қатысты құжаттар | - 173401 Rev. AB: 1900/65A Техникалық сипаттамасы - 108M1756: Бекітулердің жылдам анықтамалығы - 173089: Өріс сым сызбалары |
