Product Description
Өнім туралы мәліметтер
Өндіруші: Allen-Bradley

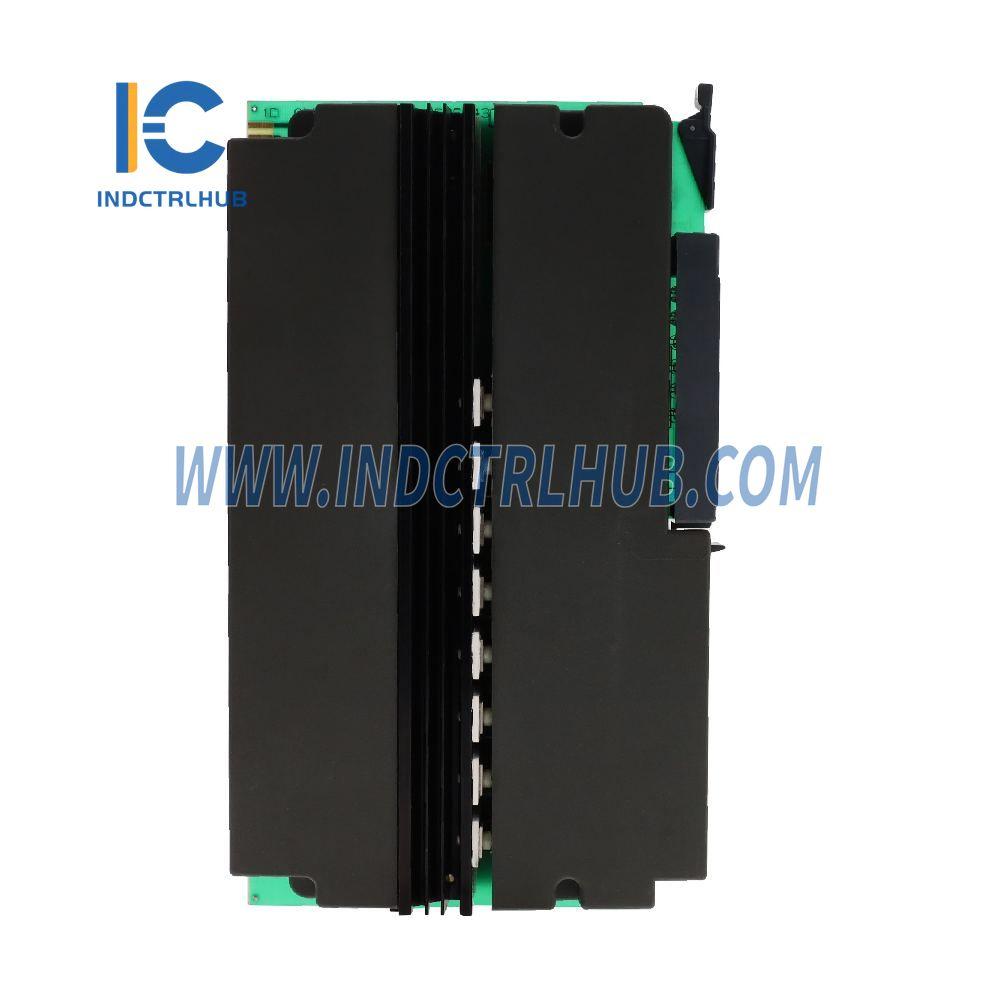

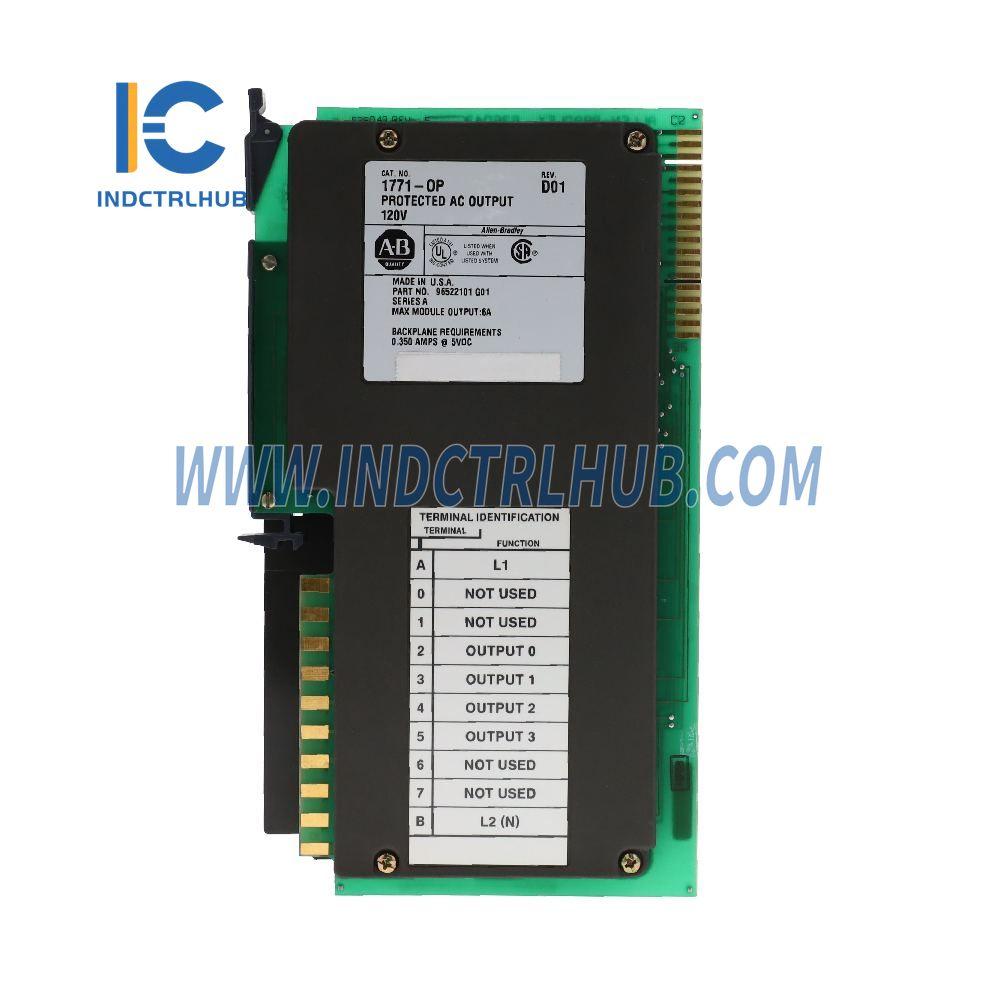

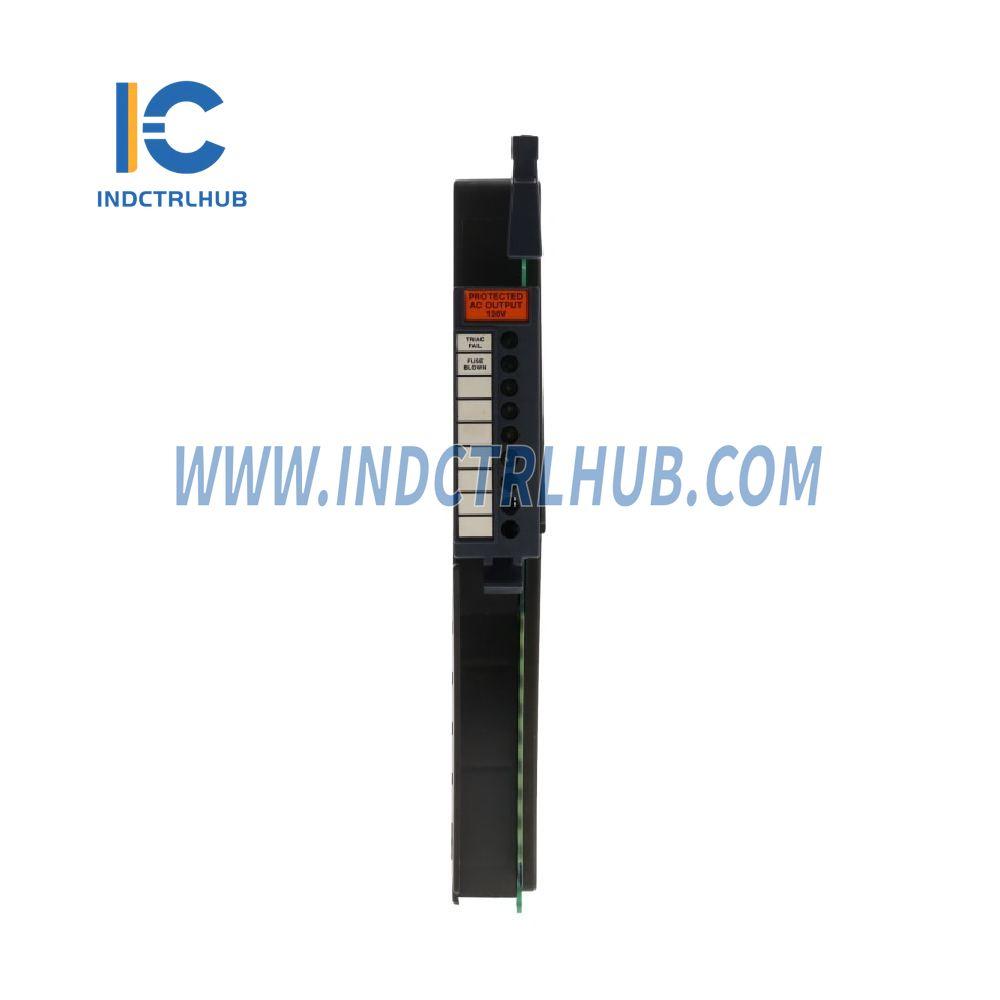

Модель/Бөлім нөмірі: PLC5 1771-OP
Сипаттамасы: Қорғалған AC шығыс модулі
Техникалық сипаттамалар
| Атрибут | Толығырақ |
|---|---|
| Модульге арналған шығыстар | 16 шығыс |
| Модуль орны | 1771 I/O шассиі |
| Шығыс кернеу диапазоны | 92-ден 138В айнымалы ток @ 47-63Гц |
| Шығыс ток рейтингі (максимум) | Әр шығыста 2А - модульге 6А аспауы керек |
| Шұғыл ағым (максимум) | 20А 60мс үшін, әр 2 секунд сайын қайталанады |
| Жүктеме ағымы (минимум) | 120В AC, 60Гц-де әр шығыста 80мА |
| Қосу күйіндегі кернеу төмендеуі (макс.) | 100мА-де 2В AC |
| Өшіру күйіндегі ағым (макс.) | 120В AC-де әр шығыста 6мА |
| Сигнал кешігуі | Өшіру уақыты: 1.0мс Қосу-өшіру: 60Гц-де 8.3мс |
| Қуат шығыны | 13.9 Ватт (максимум), 1.8 Ватт (минимум) |
| Термиялық тарату | 47.2 BTU/сағ (максимум), 6.1 BTU/сағ (минимум) |
| Артқы тақта тогы | 350мА @ 5V DC ±5% |
| Изоляциялық кернеу | UL Standard 508 және CSA Standard C22.2 No. 142 талаптарына сәйкес немесе одан жоғары |
| Қоршаған орта жағдайлары | |
| Жұмыс істеу температурасы | 0°C-тан 60°C-қа дейін (32°F-тан 140°F-қа дейін) |
| Сақтау температурасы | -40°C-тан 85°C-қа дейін (-40°F-тан 185°F-қа дейін) |
| Салыстырмалы ылғалдылық | 5% -тен 95%-ке дейін (конденсациясыз) |
| Өткізгіштер | |
| Сым өлшемі | 14 калибрлі (2мм) көп сым (максимум), 3/64 дюйм (1.2мм) оқшаулау (максимум) |
| Санат | 1 |
| Кілттеу | 6 мен 8 аралығында, 26 мен 28 аралығында |
| Сақтандырғыштар | 0.5A Bussmann GLD1/2, 5A Bussmann 250V қалыпты, Littelfuse 312005 5A |
| Өріс сымдары қолтық (стандартты) | Каталог Нөмірі 1771-WA |
| Өріс сымдары қолтық (міндетті түрде сақтандырғышпен) | Каталог нөмірі 1771-WHF, -WHFB |
| Сымдық қол бұрандасының моменті | 7-9 дюйм-фунт |
| Сертификаттар | CSA сертификатталған CSA I сынып, 2-ші бөлім (A, B, C, D топтары) сертификатталған UL тізімінде CE белгіленген (қолданылатын директиваларға сәйкес) |
| Орнату нұсқаулығы | 1771-2.23 нұсқаулығына жүгініңіз |
