Product Description
Өнім туралы мәліметтер

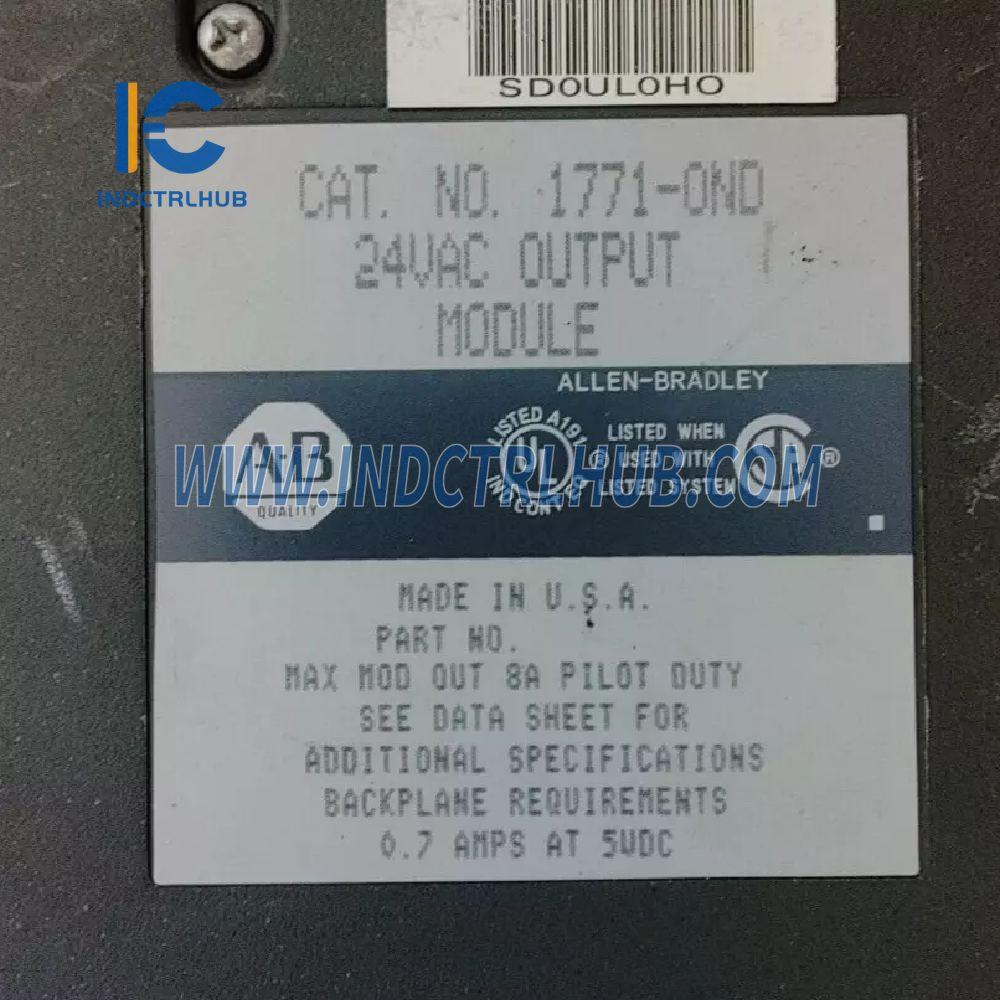

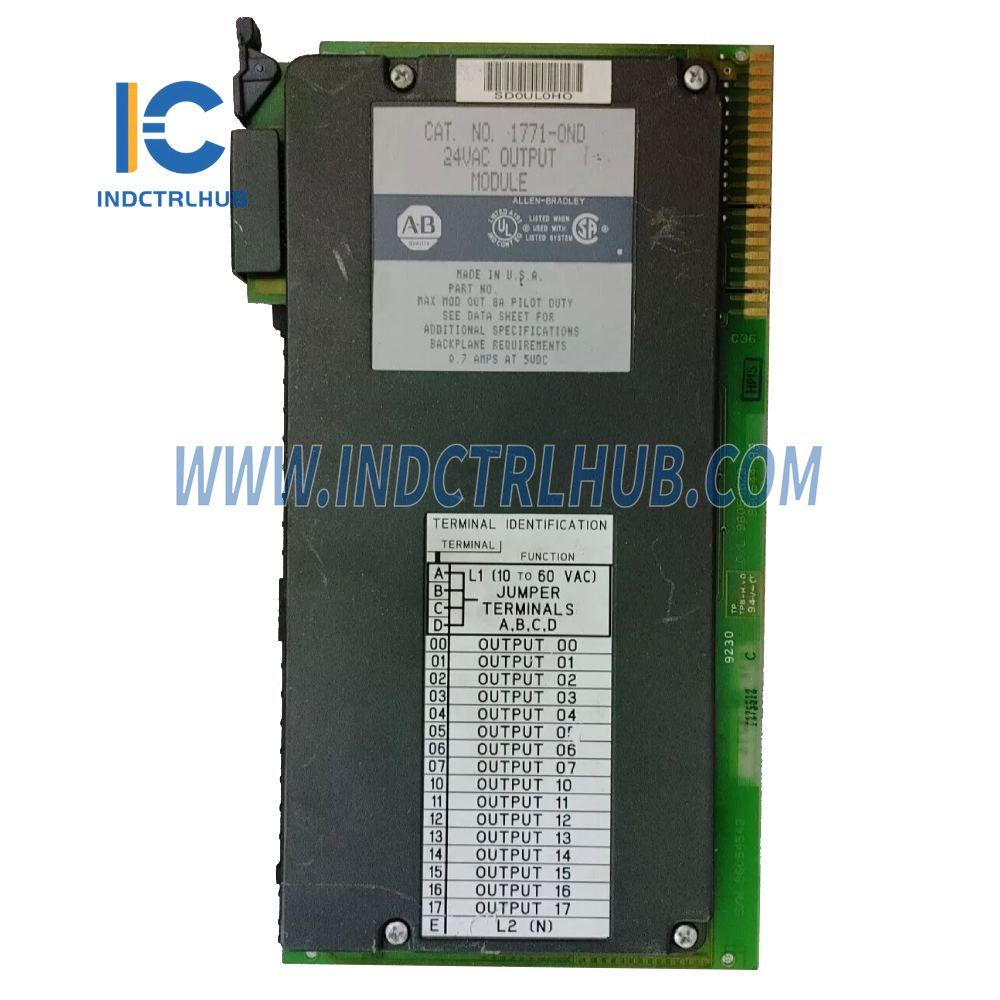

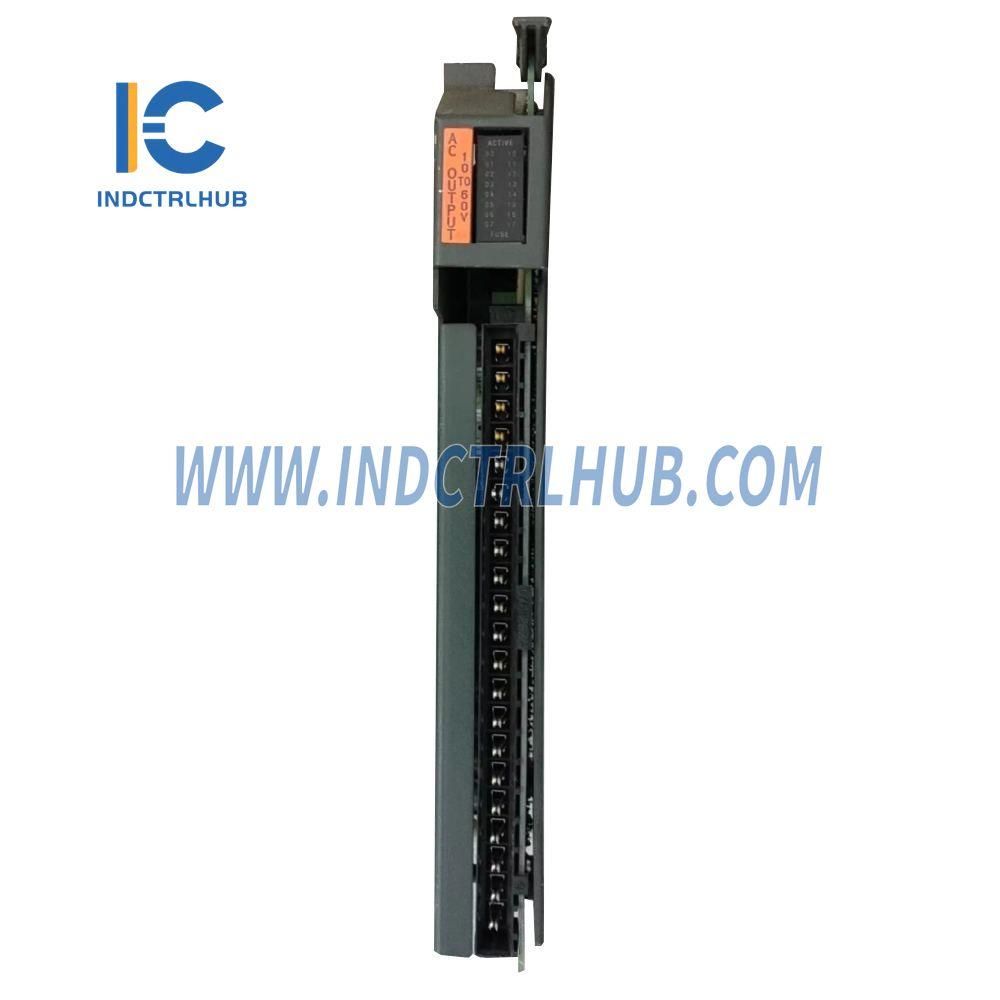

Өндіруші: Allen-Bradley
Модель/Бөлім нөмірі: PLC5 1771-OND Серия B
Сипаттамасы: АС шығыс модулі
Техникалық сипаттамалар
| Атрибут | Толығырақ |
|---|---|
| Модульге арналған шығыстар | 16 шығыс |
| Модуль орны | 1771-A1B-ден -A4B I/O шасси, 1771-AM1, -AM2 I/O шасси |
| Шығыс кернеу диапазоны | 10-60V AC @ 47-63Гц |
| Шығыс ағым рейтингі (максимум) | 2A әр шығысқа - модульге 8A аспауы керек |
| Шұғыл ағым (максимум) | Әр шығысқа 25А 100мс бойы, әр 1 секунд сайын қайталанады 25A әр модульге 100мс, әр 1 секунд сайын қайталанады |
| Минималды жүктеме тогы | 50mA әр шығысқа @ 24V AC, 60Гц |
| Қосылған күйдегі кернеу төмендеуі (макс.) | 2A кезінде 1.6V |
| Өшірілген күйдегі ағым (макс.) | 3mA әр шығысқа @ 24V AC |
| Сигнал кешігуі | Өшіру уақыты: 1.0мс Қосылғаннан өшірілгенге дейін: 8.3-9.1мс @ 60Гц |
| Қуат шығыны | 16.5 Ватт (макс.); 3.7 Ватт (мин.) |
| Термиялық тарату | 56.2 BTU/сағ (макс.); 12.6 BTU/сағ (мин.) |
| Артқы тақта тогы | 700mA @ 5V DC ±5% |
| Изоляциялық кернеу | UL Standard 508 және CSA Standard C22.2 No. 142 талаптарына сәйкес немесе одан жоғары |
| Қоршаған орта жағдайлары | |
| Жұмыс істеу температурасы | 0°C-тан 60°C-қа дейін (32°F-тан 140°F-қа дейін) |
| Сақтау температурасы | -40°C-тан 85°C-қа дейін (-40°F-тан 185°F-қа дейін) |
| Салыстырмалы ылғалдылық | 5% -тен 95%-ке дейін (конденсациясыз) |
| Өткізгіштер | |
| Сым өлшемі | 14 калибрлі (2мм) көп сым (максимум), 3/64 дюйм (1.2мм) оқшаулау (максимум) |
| Санат | 1 |
| Кілттеу | 20 мен 22 аралығында, 32 мен 34 аралығында |
| Пайда | 10A, 250V түзеткіш сақтандырғыш (1/4 x 1-1/4 дюйм), Littelfuse PN 322010 |
| Өріс сымдары қолтықшасы (стандартты) | Каталог Нөмірі 1771-WH |
| Өріс сымдары қолтықшасы (міндетті түрде сақтандырылған) | Каталог нөмірі 1771-WHF, -WHFB |
| Сымдық қол бұрандасының моменті | 7-9 дюйм-фунт |
| Сертификаттар | CSA сертификатталған CSA Class I, Division 2 (A, B, C, D топтары) сертификатталған UL тізімінде CE белгіленген (қолданылатын директиваларға сәйкес) |
| Орнату нұсқаулығы | 1771-5.41 нұсқаулығына қараңыз |
