Product Description
Өнім туралы мәліметтер
Өндіруші: Allen-Bradley

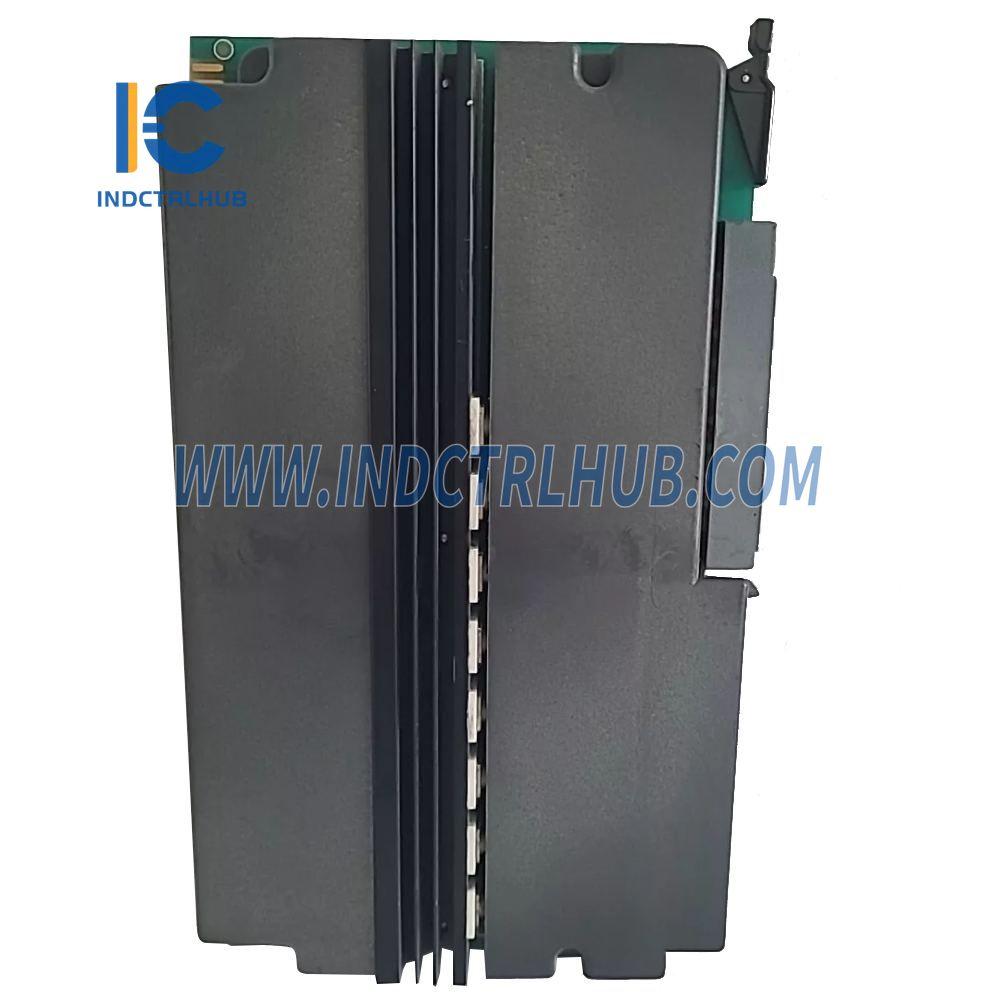

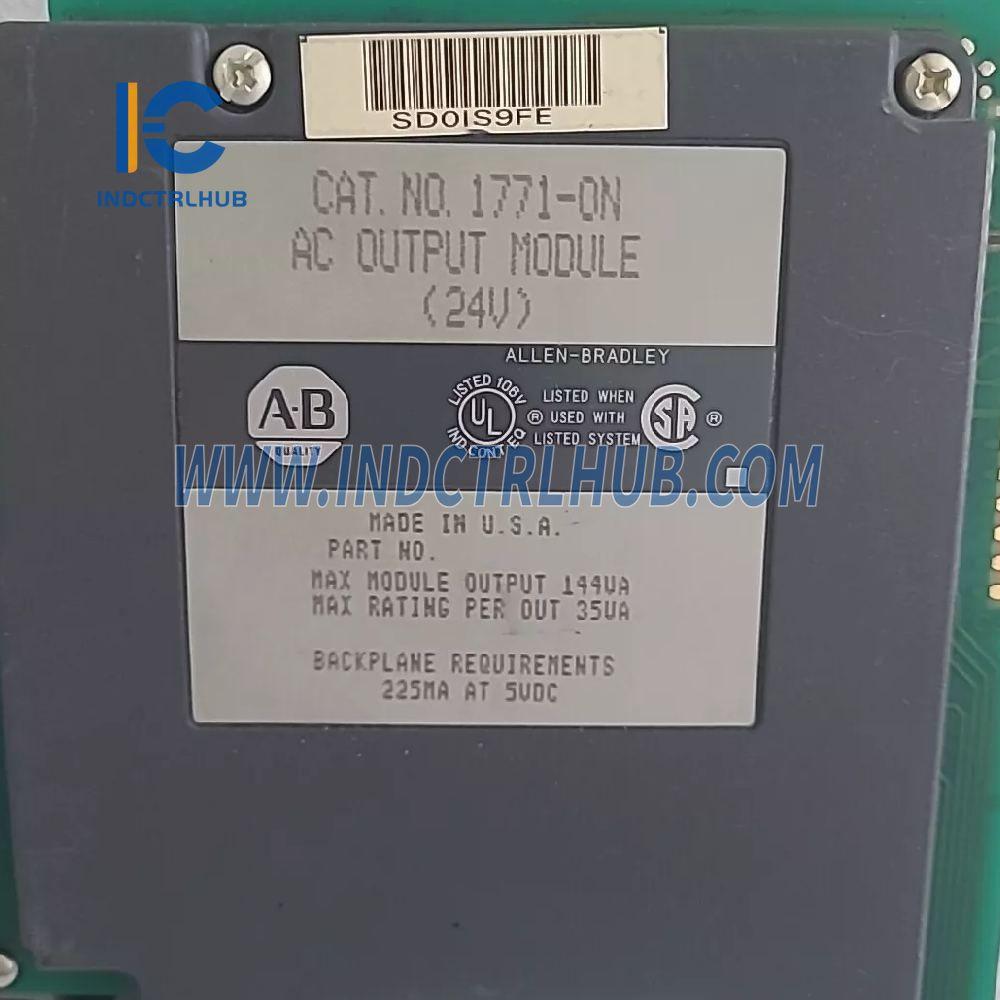

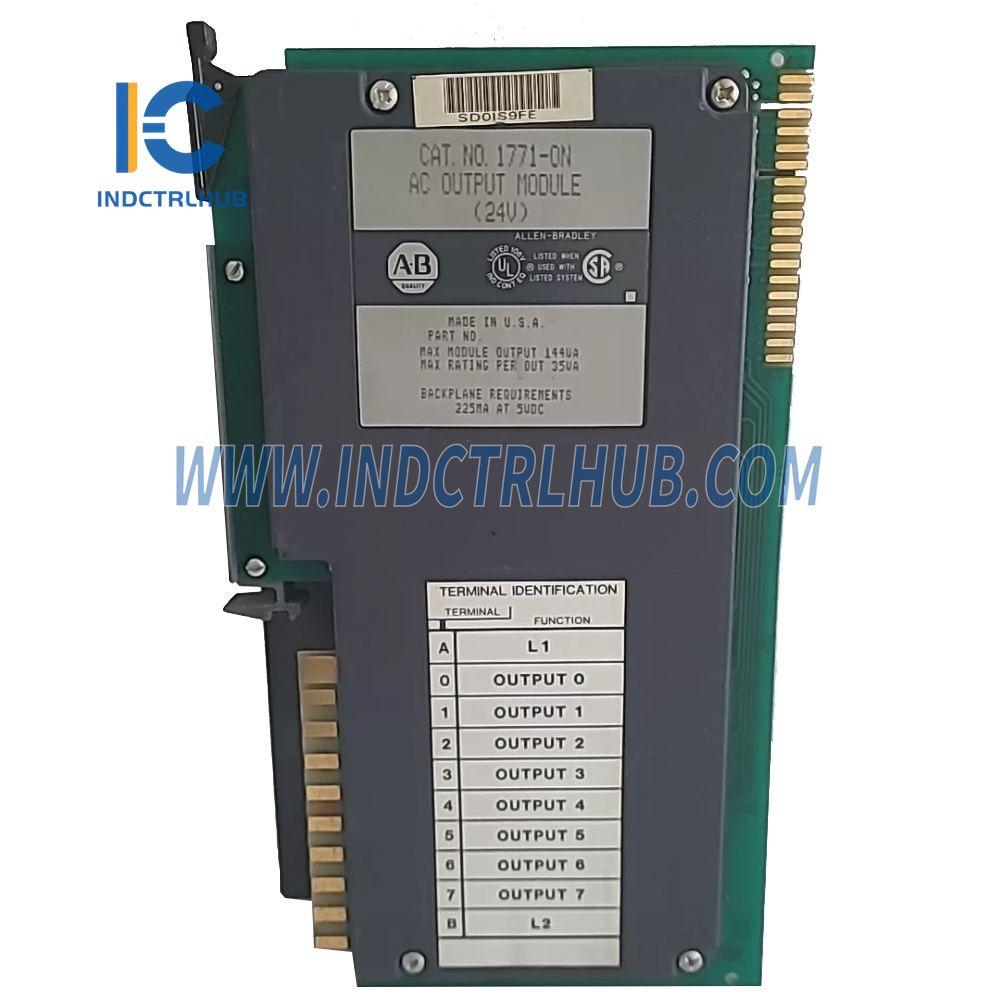

Model/Part Number: PLC5 1771-ON
Сипаттамасы: АС шығыс модулі
Техникалық сипаттамалар
| Атрибут | Толығырақ |
|---|---|
| Модульге арналған шығыстар | 16 шығыс |
| Модуль орны | 1771 I/O шассиі |
| Шығыс кернеу диапазоны | 20-30V AC @ 47-63Гц |
| Номиналды шығыс кернеуі | 24V AC, 50/60Гц |
| Шығыс ағымының рейтингі (максимум) | Әр шығысқа 1.5A, модульге 6A аспауы тиіс |
| Шығыс пен модуль бойынша шұғыл ағым (максимум) | 10мс ішінде 4A (максимум) |
| Минималды жүктеме тогы | 24V AC, 60Гц-де әр шығысқа 100mA |
| Қосу күйіндегі кернеу төмендеуі (максимум) | 2В @ 100мА |
| Өшіру күйіндегі ағым (максимум) | 30V AC-де әр шығысқа 4mA |
| Сигнал кешігуі | Өшіру уақыты: 1.0мс Қосылу уақыты: 8.3мс @ 60Гц |
| Қуат шығыны | 13.2 Ватт (Макс); 1.2 Ватт (Мин.) |
| Термиялық тарату | 45.1 BTU/сағ (Макс); 4.1 BTU/сағ (Мин.) |
| Артқы тақта тогы | 225mA @ 5V DC ±5% |
| Изоляциялық кернеу | UL Standard 508 және CSA Standard C22.2 No. 142 талаптарына сәйкес немесе одан жоғары |
| Қоршаған орта жағдайлары | |
| Жұмыс істеу температурасы | 0°C-тан 60°C-қа дейін (32°F-тан 140°F-қа дейін) |
| Сақтау температурасы | -40°C-тан 85°C-қа дейін (-40°F-тан 185°F-қа дейін) |
| Салыстырмалы ылғалдылық | 5% -тен 95%-ке дейін (конденсациясыз) |
| Өткізгіштер | Ең көп 14 калибрлі (2мм) көпжіпті сым |
| Сым өлшемі | Максимум 3/64 дюйм (1.2мм) оқшаулау |
| Санат | 1 |
| Пайда | 250V 2A Қалыпты үзілу, Bussman Fuse AGC-2, Littelfuse 312002 |
| Өріс сымдық қолы | Каталог Нөмірі 1771-WA |
| Сымдық қол бұрандасының моменті | 7-9 дюйм-фунт |
| Сертификаттар | CSA сертификатталған CSA I Сынып, 2-Бөлім (A, B, C, D Топтары) Сертификатталған UL тізімінде CE белгіленген (қолданылатын директиваларға сәйкес) |
| Орнату нұсқаулығы | 1771-2.42 нұсқаулығына қараңыз |
