Product Description
Өнім туралы мәліметтер

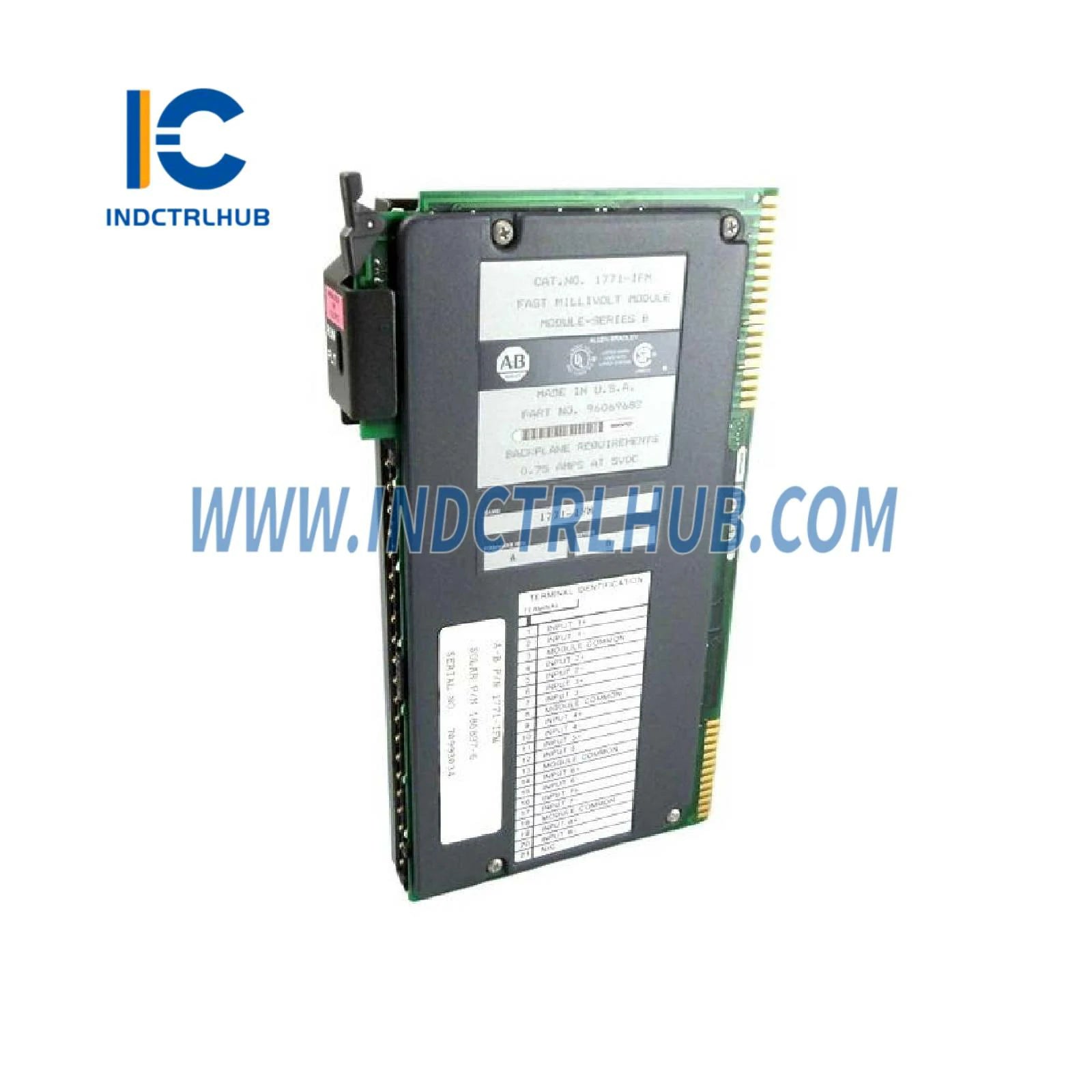

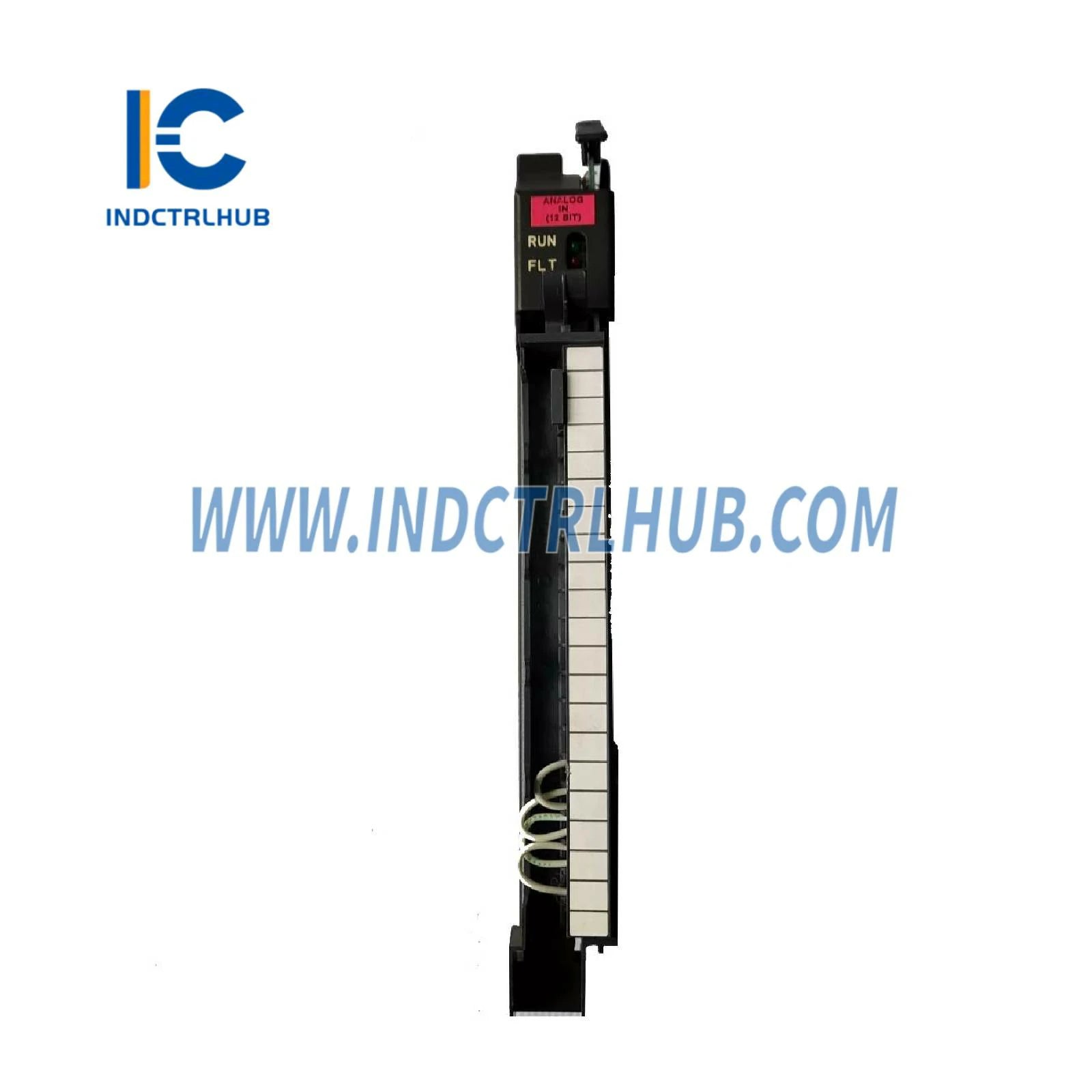

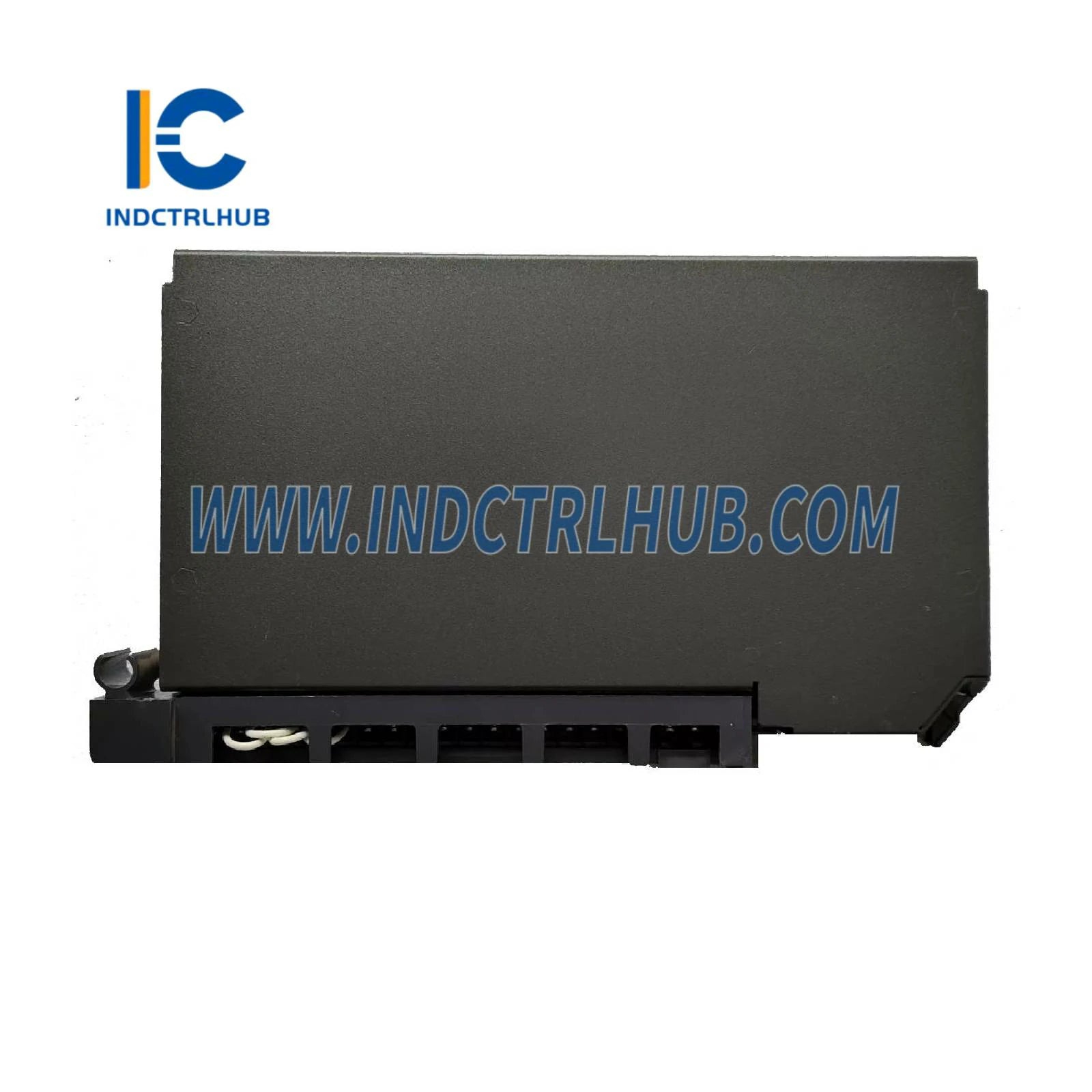

Өндіруші: Allen-Bradley
Модель/Бөлім нөмірі: 1771-IFM
Description: Жылдам милливольт кіріс модулі
Техникалық сипаттамалар
|
Атрибут |
Мәні |
|---|---|
|
Модульге кірістер |
8 дифференциалды төмен деңгей |
|
Модуль орны |
1771 I/O шасси – 1 слот |
|
Кіріс кернеу диапазоны |
0-ден 50 мВ-қа дейін |
|
Шешім |
12-биттік екілік |
|
Дәлдік |
25°C-та диапазонның ±0.1%-ы |
|
Сызықтық |
±1 LSB |
|
Қайталаушылық |
±1 LSB |
|
Изоляциялық кернеу |
1500V (транзиент) |
|
Кіріс кернеуінен қорғау |
32V |
|
Кіріс кедергісі |
1M ом |
|
Максималды кіріс кернеуі |
±10В |
|
Жалпы режимді басу |
100 dB DC-60Hz |
|
Артқы тақта тогы |
0.75A @ +5V |
|
Процессорға шығыс |
0000-ден 4095-ке дейін (BCD), таңдалатын масштабпен 9999 BCD, 32767 екілік |
|
A/D Конвертері |
Кодтар жоғалмайтын монотонды шығыс |
|
Шешім |
12-биттік екілік |
|
Абсолюттік дәлдік |
Толық шкаланың ±0.1%-ы |
|
Кванттау қатесі |
±1/2 LSB |
|
Температура коэффициенті |
Толық шкала диапазонының ±50 ppm/°C (0-ден 60°C дейін) |
|
Қайта калибрлеу уақыты |
Белгіленген дәлдікті сақтау үшін әр 6 ай сайын |
|
Ішкі сканерлеу жылдамдығы |
8 дифференциалды кіріс үшін 12,5 мс (сандық сүзгісіз), сүзгілеу үшін +2,5 мс |
|
Қоршаған орта жағдайлары |
Жұмыс температурасы: 0-ден 60°C-қа дейін (32-ден 140°F-қа дейін) Сақтау температурасы: -40-тан 85°C-қа дейін (-40-тан 185°F-қа дейін) Салыстырмалы ылғалдылық: 5-тен 95%-ке дейін (конденсациясыз) |
|
Өткізгіштер мен сымдар |
14 AWG көпжіпті (макс.), 3/64 дюйм оқшаулау (макс.) |
|
Сымдар санаты |
21 санаты |
|
Кілттеу |
20 мен 22 аралығы, 28 мен 30 аралығы |
|
Сымдар қолы |
Каталог нөмірі 1771-WG |
|
Өріс сымдарын бұрауыш моменті |
7-9 дюйм-фунт |
