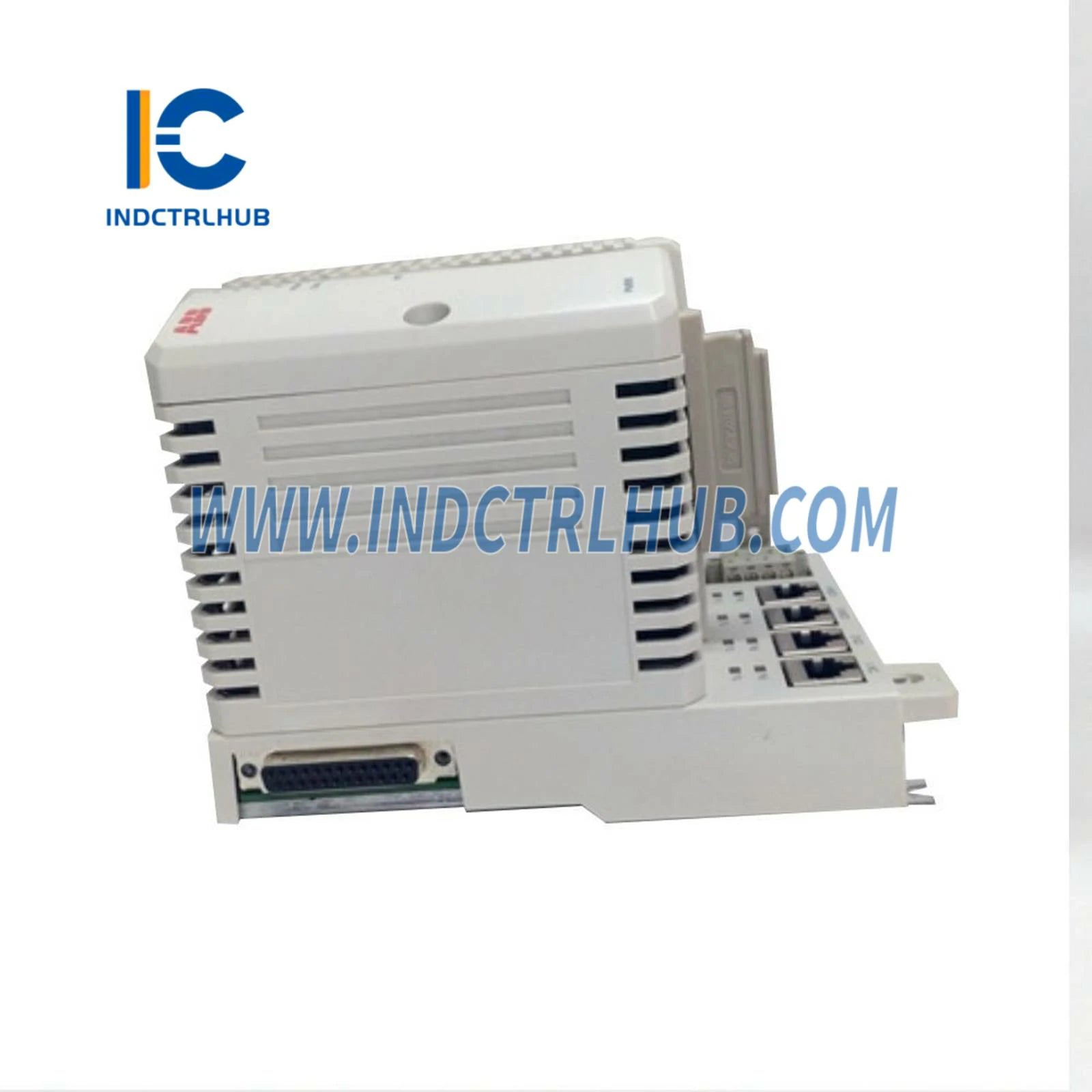

3BSE081637R1 | ABB PM866AK02 процессор модулі
3BSE081637R1 | ABB PM866AK02 процессор модулі
Manufacturer: ABB
Product No.: 3BSE081637R1
Condition:Қорда 1000 бар
Product Type: Процессор модулі
Product Origin: Sweden
Payment: T/T, Western Union
Weight: 2700g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Қолдау
- 30 Күндік Қайтарулар
- Жылдам жеткізу
Жалпы ақпарат
| Өріс | Толығырақ |
|---|---|
| Мақала нөмірі | 3BSE081637R1 (PM866AK02) |
| Қосарлау | Иә |
| Жоғары тұтастық | Жоқ |
| Сағат жиілігі | 133 МГц |
| Өнімділік | 0.09 мс |
| Жад | 64 МБ (қолданбаға 51.389 МБ қолжетімді) |
| Жадқа арналған Flash жады | Иә |
Қаптама құрамына кіреді
| Элемент | Саны |
|---|---|
| PM866A, CPU | 2 дана |
| TP830, Негізгі тақта (Ені = 115 мм) | 2 дана |
| TB807, ModuleBus терминаторы | 2 дана |
| TK850, CEX-bus кеңейту кабелі | 1 дана |
| TK851, RCU-Link кабелі | 1 дана |
| Жадты сақтауға арналған батарея (4943013-6) | 2 дана (әр CPU үшін 1) |
Ерекшеліктер мен артықшылықтар
- ISA Secure сертификатталған.
- Сенімділік және қарапайым ақауды диагностикалау процедуралары.
- Қадам бойынша кеңейтуге арналған модульдік дизайн.
- Қоршауларсыз IP20 қорғауы.
- 800xA Control Builder арқылы бапталатын.
- Толық EMC сертификаты.
- BC810 / BC820 қолданылатын секцияланған CEX-Bus.
- Байланысқа арналған стандарттарға негізделген аппараттық құралдар (Ethernet, PROFIBUS DP және т.б.).
- Құрылымға кіріктірілген қосалқы Ethernet байланыс порттары.
Толығырақ Мәлімет
| Өріс | Толығырақ |
|---|---|
| Процессор Түрі | MPC866 |
| Қосалқы конфигурацияларда ауысу уақыты | Макс 10 мс |
| Басқарғышқа арналған өтінімдер саны | 32 |
| Қолданба бойынша бағдарламалар саны | 64 |
| Қолданба бойынша диаграммалар саны | 128 |
| Басқарғыштағы тапсырмалар саны | 32 |
| Әртүрлі цикл уақыттарының саны | 32 |
| Қолданба бағдарламасы бойынша цикл уақыты | 1 мс дейін |
| Фирмвар сақтау үшін Flash PROM | 4 МБ |
| Қуат көзі | 24 В ТК (19.2-30 В ТК) |
| Қуат тұтыну | 210 мА (орташа) / 360 мА (максимум) |
| Қуат шығыны | 5.1 Вт (8.6 Вт максимум) |
| Қосарланған қуат көзі күйінің кірісі | Иә |
| Құрылғы ішіндегі резервтік батарея | Литий, 3.6 В |
Қатынас
| Өріс | Толығырақ |
|---|---|
| Ethernet арналары | 2 |
| Ethernet интерфейсі | Ethernet (IEEE 802.3), 10 Мбит/с, RJ-45 |
| Басқару желісінің протоколы | MMS (Өндірістік хабарлама қызметі) және IAC |
| Ұсынылған басқару желісінің негізі | 100 Мбит/с ауыстырылатын Ethernet |
| RS-232C Интерфейстері | 2 порт (COM3 жалпы пайдалану үшін, COM4 конфигурация құралдары үшін) |
Қоршаған орта және сертификаттау
Жұмыс температурасы: +5-тен +55 °C (+41-тен +131 °F). Сақтау температурасы: -40-тен +70 °C (-40-тен +158 °F). Ластану дәрежесі: IEC/EN 61131-2 бойынша 2-дәрежелі. Коррозиядан қорғау: ISA 71.04 сәйкес G3. Салыстырмалы ылғалдылық: 5-тен 95%-ке дейін, конденсациясыз. Қорғау класы: IP20 (EN 60529, IEC 529). Биіктік: 2000 м (IEC/EN 61131-2). CE белгісі: Иә. Қоршаған ортаға сәйкестік: EN 50581:2012 (RoHS), DIRECTIVE/2012/19/EU (WEEE).
Өлшемдері мен салмағы
| Өріс | Толығырақ |
|---|---|
| Ені | 119 мм (4.7 дюйм) |
| Биіктік | 186 мм (7.3 дюйм) |
| Тереңдік | 135 мм (5.3 дюйм) |
| Салмақ (негізді қоса алғанда) | K01: 1200 г (2.6 фунт), K02: 2700 г (5.95 фунт) |
