3BSE020848R11 | ABB TU841 аяқтау блогы
3BSE020848R11 | ABB TU841 аяқтау блогы
Manufacturer: ABB
Product No.: TU841
Condition:Қорда 1000 бар
Product Type: Аяқтау блогы
Product Origin: Sweden
Payment: T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Қолдау
- 30 Күндік Қайтарулар
- Жылдам жеткізу

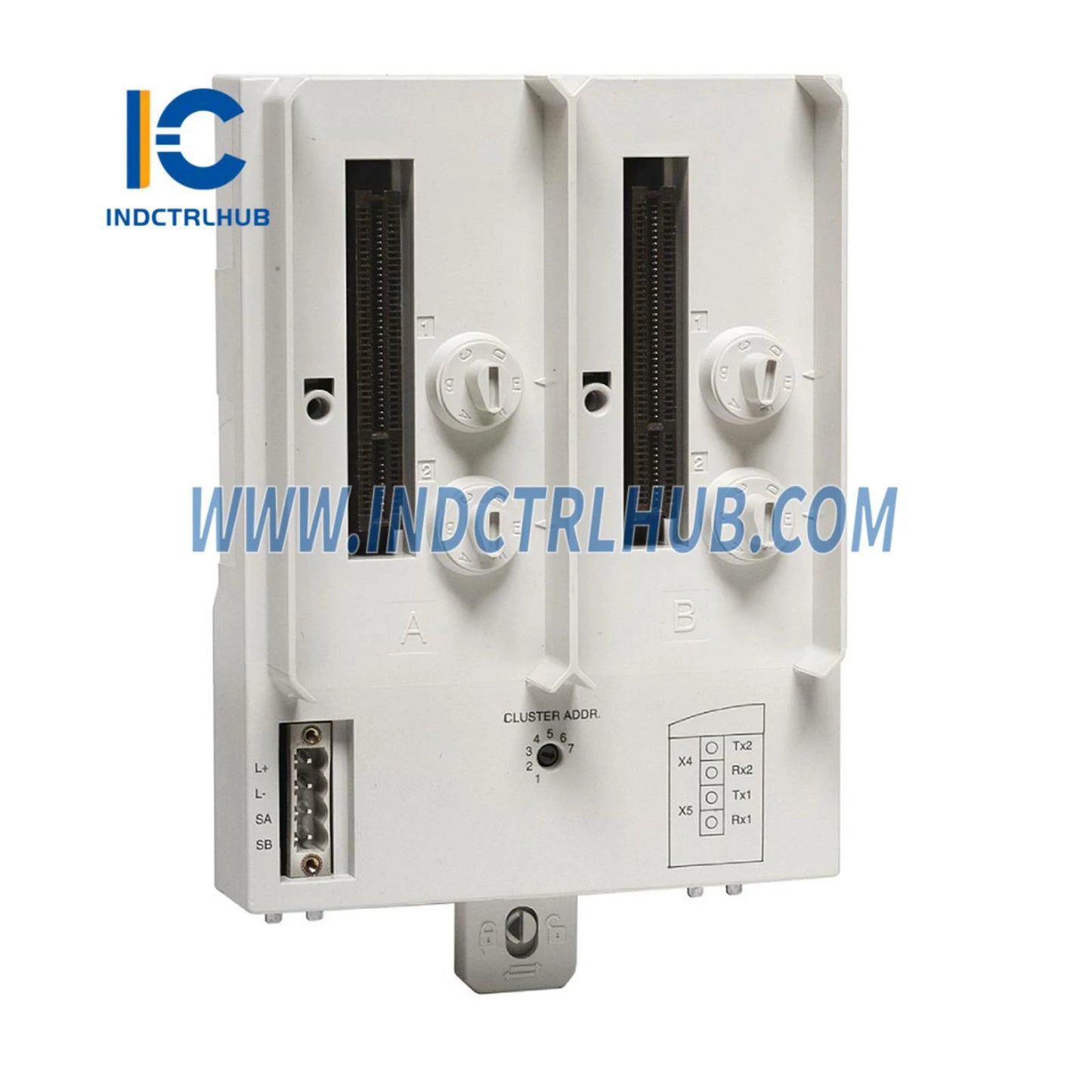

ABB TU841 Module Termination Unit (MTU)
TU841 — Module Termination Unit (MTU), Оптикалық ModuleBus Modem TB840/TB840A артықшылықты конфигурациялары үшін арнайы жасалған. Ол сенімділік, икемділік және орнатудың жеңілдігін қамтамасыз ете отырып, артықшылықсыз I/O модульдеріне бір қосылым ұсынады.
Негізгі ерекшеліктер мен артықшылықтар
-
Кластер мекенжайын орнату:
- Кластер мекенжайларын орнату үшін айналмалы қосқышпен жабдықталған (1–7).
-
Механикалық кілттеу:
- Дұрыс емес модуль түрлерін енгізуді болдырмайды.
- Отвертка арқылы бапталатын, 36 мүмкін комбинация.
-
ModuleBus қосылымы:
- Жеңіл интеграция үшін бір қосылым.
-
Берік дизайн:
- DIN рельсіне орнату үшін құлыптау механизмі сенімді бекіту мен жерге қосуды қамтамасыз етеді.
- Тігінен немесе көлденең орнату бағыттарымен үйлесімді.
Техникалық сипаттамалар
| Сипаттамасы | Толығырақ |
|---|---|
| Мақала нөмірі | 3BSE020848R11 |
| Қатынас хаттамасы | ModuleBus |
| Қосарлау | Иә (Redundant TB840/TB840A бір I/O-пен) |
| Қуат тұтыну | 24 В тұрақты ток (19.2–30 В) |
| Ток таралуы | - 5 В: 1.5 А |
| - 24 В: 1.5 А | |
| Қуат шығыны | 2.0 Вт |
| Изоляция кернеуі | 50 В |
| Диэлектрлік сынау кернеуі | 500 В айнымалы ток |
| Механикалық кілттеу опциялары | 36 комбинация |
| Қолдау көрсетілетін сым өлшемдері | Қатты: 0.2–2.5 мм², Жіпшелі: 0.2–2.5 мм² |
| Сымдарды бұрау моменті | Ұсынылады: 0.5 Nm |
Қоршаған орта және сертификаттау туралы мәліметтер
| Сипаттамасы | Толығырақ |
|---|---|
| Жұмыс температурасы | 0 ден +55 °C дейін (+32 ден +131 °F дейін) |
| Сақтау температурасы | -40 ден +70 °C дейін (-40 ден +158 °F дейін) |
| Салыстырмалы ылғалдылық | 5–95% (конденсациясыз) |
| Сыртқы әсерден қорғау | IP20 (IEC 60529) |
| Сәйкестік | - CE Белгілеу |
| Қауіпсіздік стандарттары | - EN 61010-1, UL 61010-1
| - EN 61010-2-201, UL 61010-2-201 |
| Қауіпті орындарға рұқсаттар | - cULus 1-сынып 2-аймақ
| - ATEX 2-аймақ |
| Теңіз сертификаттары | ABS, BV, DNV-GL, LR |
Механикалық мәліметтер
| Сипаттамасы | Мәні |
|---|---|
| Ені | 124 мм (4.88 дюйм) |
| Биіктік | 186 мм (7.32 дюйм) |
| Тереңдік | 47 мм (1.85 дюйм) |
| Салмақ | 0.45 кг (0.99 фунт) |
Қолданбалар мен пайдалану жағдайлары
TU841 келесі жағдайларға өте қолайлы:
- TB840/TB840A құрылғыларын қайталанбайтын I/O жүйелеріне қосу.
- Қауіпсіз ModuleBus интеграциясын талап ететін өнеркәсіптік жүйелер.
- Өзінің механикалық кілттеу және ротациялық кластерлік адресация арқылы сенімді қосылымдарды қамтамасыз етеді.
